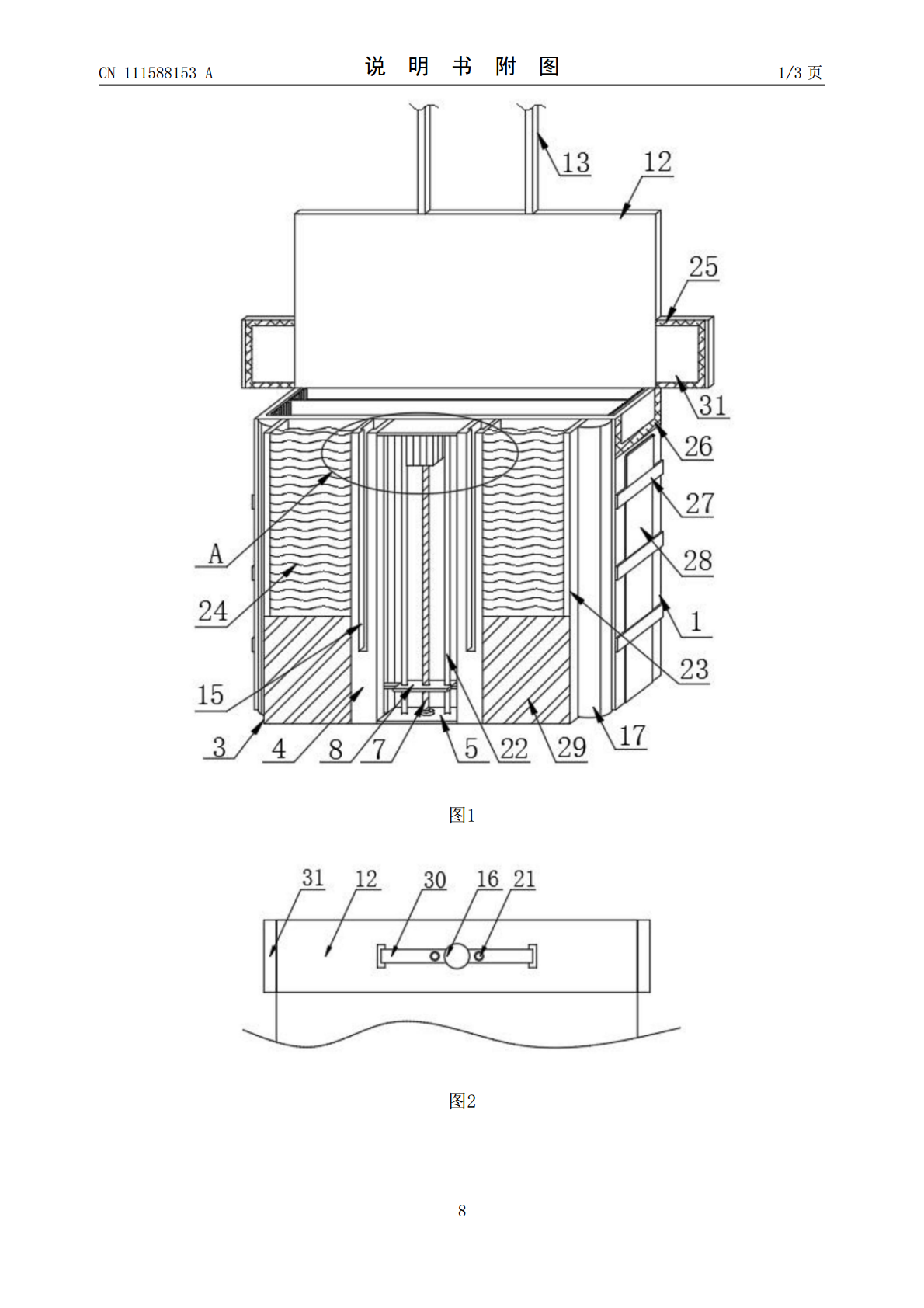

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111588153A(43)申请公布日2020.08.28(21)申请号202010428110.3(22)申请日2020.05.20(71)申请人祝子韧地址221000江苏省徐州市泉山经济开发区兴泉路5号宝懿智能科技有限公司(72)发明人祝子韧(51)Int.Cl.A45C3/02(2006.01)A45C13/26(2006.01)A45C13/24(2006.01)A45C13/00(2006.01)A45C13/02(2006.01)G06F21/32(2013.01)权利要求书1页说明书5页附图3页(54)发明名称一种智能文件包(57)摘要本发明公开了一种智能文件包，包括存放包和设置在存放包上的单片机，存放包正面左右两侧的底部均固定连接有元件箱，存放包的正面且位于两个元件箱相对的一侧均固定连接有锁紧筒，两个锁紧筒相对一侧的顶部和底部均固定连接有连接板，顶部设置连接板的底部固定连接有马达，马达输出轴的表面固定连接有螺纹杆，本发明涉及文件包技术领域。该智能文件包，在两个接触卡头连接完成后，利用马达带动螺纹杆转动，使得移动板带动两个接触卡头移动至锁紧筒中，避免连接头暴露在外界环境中，有效保证文件的安全，并且两个接触卡头之间通过电性连接，在出现连接中断的情况下，蜂鸣器发声提醒用户，进一步的保证了内置文件的安全。CN111588153ACN111588153A权利要求书1/1页1.一种智能文件包，包括存放包(1)和设置在存放包(1)上的单片机(2)，其特征在于：所述存放包(1)正面左右两侧的底部均固定连接有元件箱(3)，所述存放包(1)的正面且位于两个元件箱(3)相对的一侧均固定连接有锁紧筒(4)，两个所述锁紧筒(4)相对一侧的顶部和底部均固定连接有连接板(5)，所述顶部设置连接板(5)的底部固定连接有马达(6)，且马达(6)输出轴的表面固定连接有螺纹杆(7)，所述螺纹杆(7)底端的外表面通过轴承与底部设置的连接板(5)顶部转动连接，所述螺纹杆(7)的外表面螺纹连接有移动板(8)，且移动板(8)的两端均固定连接有卡块(9)，两个所述锁紧筒(4)相对的一侧均开设有与卡块(9)相适配的滑槽(10)，所述卡块(9)的顶部且位于锁紧筒(4)的内部固定连接有第一接触卡头(11)，所述存放包(1)顶部的背部固定连接有遮挡带(12)，且遮挡带(12)的顶部通过连接带(13)固定连接有与第一接触卡头(11)相适配的第二接触卡头(14)，两个所述锁紧筒(4)的正面均开设有与连接带(13)相适配的限位槽(15)，所述单片机(2)通过导线分别与指纹识别器(16)、蓄电池(18)、GPS定位模块(19)和蜂鸣器(20)实现双向连接，所述蓄电池(18)的输出端与第一接触卡头(11)的输入端连接，所述第一接触卡头(11)的输出端与第二接触卡头(14)的输入端连接，所述第二接触卡头(14)的输出端与蓄电池(18)的输入端连接。2.根据权利要求1所述的一种智能文件包，其特征在于：所述蓄电池(18)通过导线分别与指纹识别器(16)和控制开关(21)实现双向连接，所述控制开关(21)通过导线与马达(6)实现双向连接，两个所述连接板(5)相对的一侧且位于马达(6)的左右均固定连接有定位杆(22)，且定位杆(22)的外表面和移动板(8)的内表面滑动连接。3.根据权利要求1所述的一种智能文件包，其特征在于：两个所述元件箱(3)顶部远离锁紧筒(4)的一侧均固定连接有隔离板(23)，且隔离板(23)和锁紧筒(4)相对的一侧固定连接有弹性布带(24)，且弹性布带(24)的底部与元件箱(3)的顶部固定连接。4.根据权利要求1所述的一种智能文件包，其特征在于：所述遮挡带(12)的左右两侧均固定连接有侧面遮挡带(31)，且侧面遮挡带(31)的一侧固定连接有第一磁力带(25)，所述存放包(1)左右两侧的顶部均固定连接有与第一磁力带(25)相适配的第二磁力带(26)。5.根据权利要求1所述的一种智能文件包，其特征在于：所述存放包(1)的正面且位于两个元件箱(3)的外侧均固定安装有闪烁灯管(17)，所述单片机(2)通过导线与闪烁灯管(17)实现双向连接。6.根据权利要求1所述的一种智能文件包，其特征在于：所述存放包(1)左右两侧的前后两侧之间从上至下均依次固定连接有三条收束带(27)，所述存放包(1)左右两侧的底部均固定连接有隔离布带(28)，所述隔离布带(28)的顶端贯穿底部设置的两个收束带(27)并与顶部设置收束带(27)的顶部固定连接。7.根据权利要求1所述的一种智能文件包，其特征在于：所述单片机(2)、蓄电池(18)、GPS定位模块(19)和蜂鸣器(20)分别设置在两个元件箱(3)内部，两个所述元件箱
