新型吸能元件.pdf

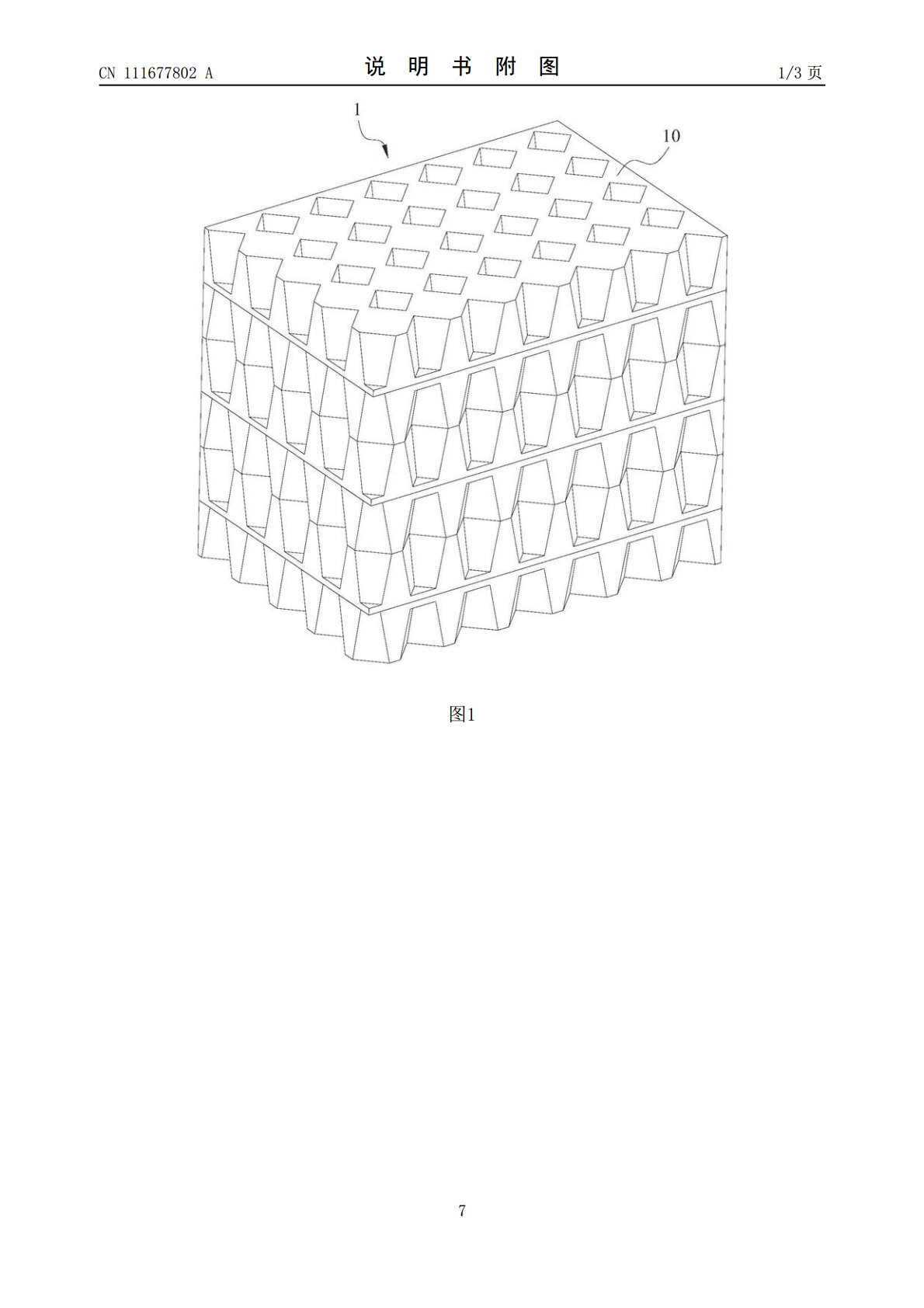

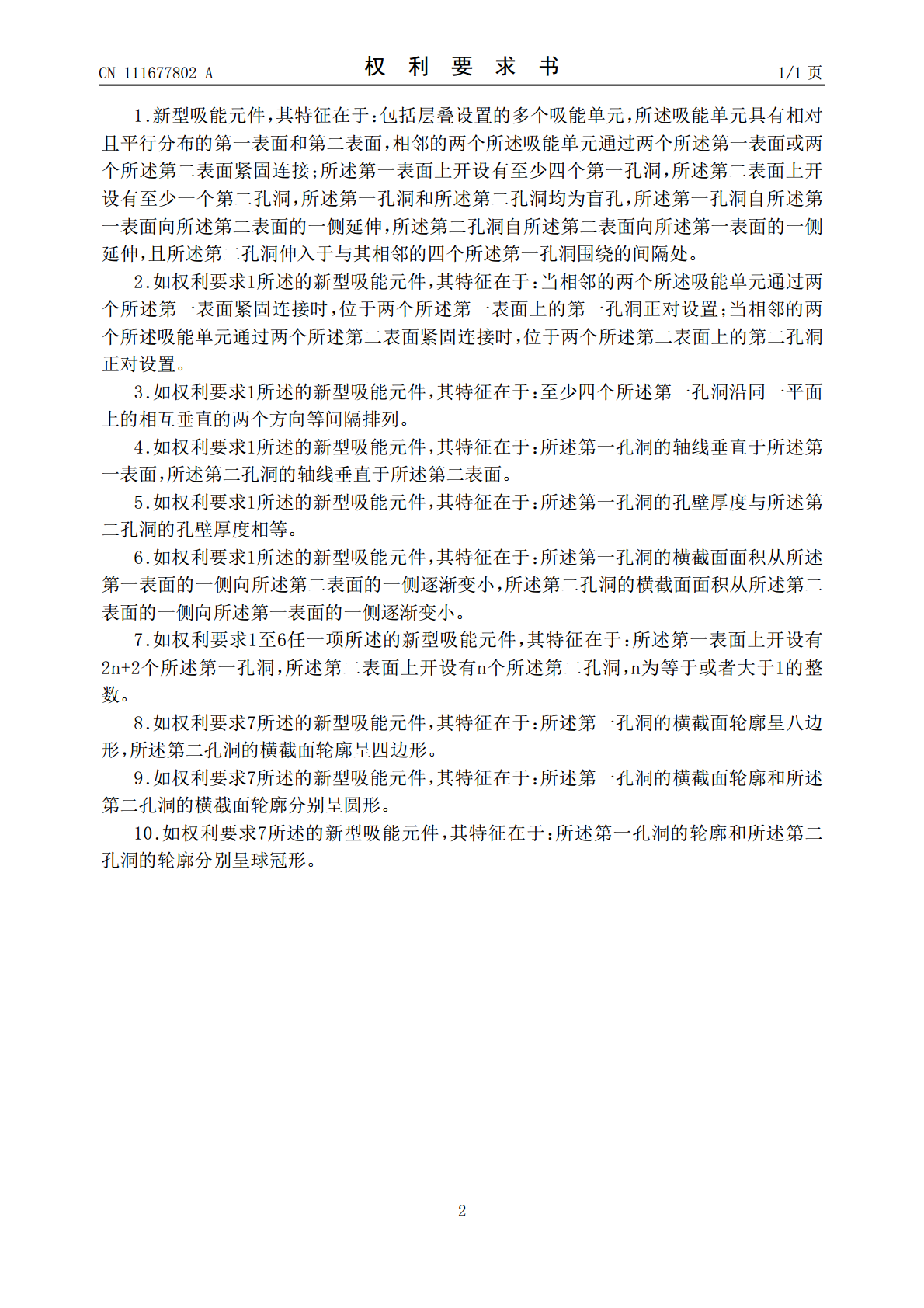

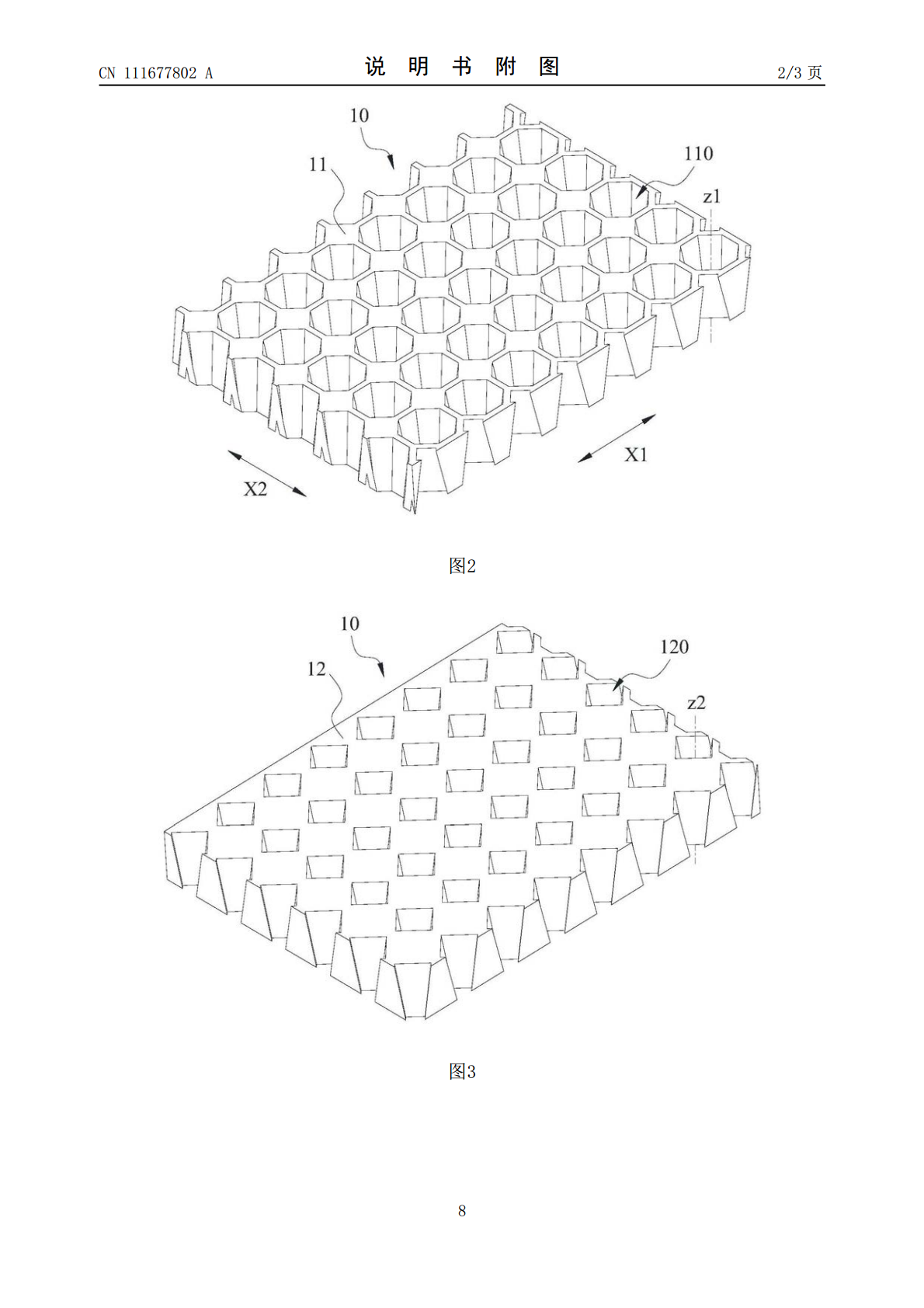

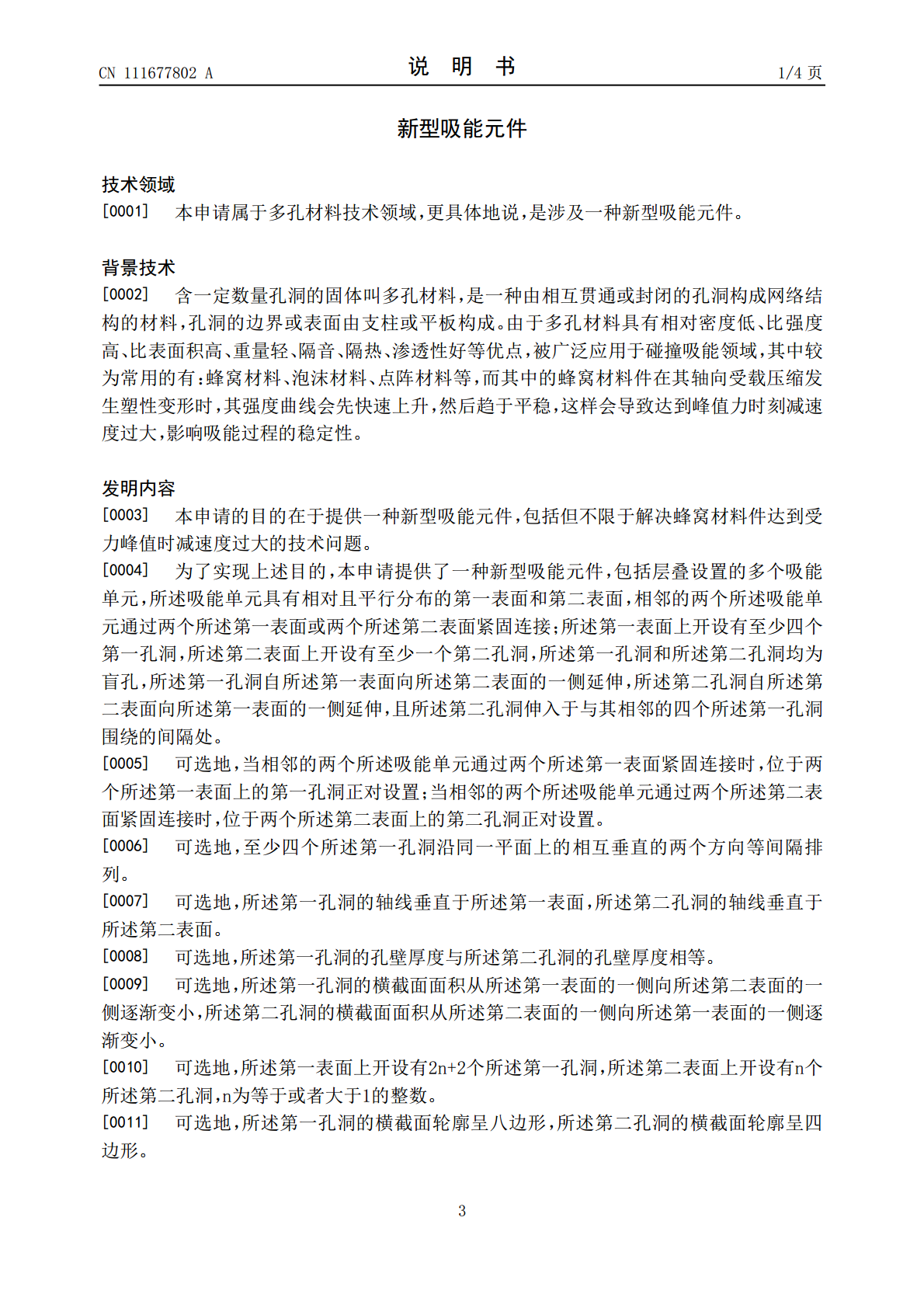

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111677802A(43)申请公布日2020.09.18(21)申请号202010461386.1(22)申请日2020.05.27(71)申请人深圳市乾行达科技有限公司地址518000广东省深圳市宝安区西乡街道凤凰岗社区宝田一路336号七星创意工场创业楼401-404(72)发明人张凤强曹杨军罗昌杰于文泽李松岩(74)专利代理机构深圳中一联合知识产权代理有限公司44414代理人周伟锋(51)Int.Cl.F16F7/12(2006.01)权利要求书1页说明书4页附图3页(54)发明名称新型吸能元件(57)摘要本申请提供了一种新型吸能元件，包括层叠设置的多个吸能单元，吸能单元具有相对且平行分布的第一表面和第二表面，相邻的两个吸能单元通过两个第一表面或两个第二表面紧固连接；第一表面上开设有至少四个第一孔洞，第二表面上开设有至少一个第二孔洞，第一孔洞和第二孔洞均为盲孔，第一孔洞自第一表面向第二表面的一侧延伸，第二孔洞自第二表面向第一表面的一侧延伸，且第二孔洞伸入于与其相邻的四个第一孔洞围绕的间隔处。本申请的新型吸能元件通过多个吸能单元逐层堆叠形成，使得整体在多个吸能单元层叠方向上的压缩强度逐渐增大、达到受力峰值时其减速度相对蜂窝材料件的较小，从而有效地解决了蜂窝材料件达到受力峰值时减速度过大的技术问题。CN111677802ACN111677802A权利要求书1/1页1.新型吸能元件，其特征在于：包括层叠设置的多个吸能单元，所述吸能单元具有相对且平行分布的第一表面和第二表面，相邻的两个所述吸能单元通过两个所述第一表面或两个所述第二表面紧固连接；所述第一表面上开设有至少四个第一孔洞，所述第二表面上开设有至少一个第二孔洞，所述第一孔洞和所述第二孔洞均为盲孔，所述第一孔洞自所述第一表面向所述第二表面的一侧延伸，所述第二孔洞自所述第二表面向所述第一表面的一侧延伸，且所述第二孔洞伸入于与其相邻的四个所述第一孔洞围绕的间隔处。2.如权利要求1所述的新型吸能元件，其特征在于：当相邻的两个所述吸能单元通过两个所述第一表面紧固连接时，位于两个所述第一表面上的第一孔洞正对设置；当相邻的两个所述吸能单元通过两个所述第二表面紧固连接时，位于两个所述第二表面上的第二孔洞正对设置。3.如权利要求1所述的新型吸能元件，其特征在于：至少四个所述第一孔洞沿同一平面上的相互垂直的两个方向等间隔排列。4.如权利要求1所述的新型吸能元件，其特征在于：所述第一孔洞的轴线垂直于所述第一表面，所述第二孔洞的轴线垂直于所述第二表面。5.如权利要求1所述的新型吸能元件，其特征在于：所述第一孔洞的孔壁厚度与所述第二孔洞的孔壁厚度相等。6.如权利要求1所述的新型吸能元件，其特征在于：所述第一孔洞的横截面面积从所述第一表面的一侧向所述第二表面的一侧逐渐变小，所述第二孔洞的横截面面积从所述第二表面的一侧向所述第一表面的一侧逐渐变小。7.如权利要求1至6任一项所述的新型吸能元件，其特征在于：所述第一表面上开设有2n+2个所述第一孔洞，所述第二表面上开设有n个所述第二孔洞，n为等于或者大于1的整数。8.如权利要求7所述的新型吸能元件，其特征在于：所述第一孔洞的横截面轮廓呈八边形，所述第二孔洞的横截面轮廓呈四边形。9.如权利要求7所述的新型吸能元件，其特征在于：所述第一孔洞的横截面轮廓和所述第二孔洞的横截面轮廓分别呈圆形。10.如权利要求7所述的新型吸能元件，其特征在于：所述第一孔洞的轮廓和所述第二孔洞的轮廓分别呈球冠形。2CN111677802A说明书1/4页新型吸能元件技术领域[0001]本申请属于多孔材料技术领域，更具体地说，是涉及一种新型吸能元件。背景技术[0002]含一定数量孔洞的固体叫多孔材料，是一种由相互贯通或封闭的孔洞构成网络结构的材料，孔洞的边界或表面由支柱或平板构成。由于多孔材料具有相对密度低、比强度高、比表面积高、重量轻、隔音、隔热、渗透性好等优点，被广泛应用于碰撞吸能领域，其中较为常用的有：蜂窝材料、泡沫材料、点阵材料等，而其中的蜂窝材料件在其轴向受载压缩发生塑性变形时，其强度曲线会先快速上升，然后趋于平稳，这样会导致达到峰值力时刻减速度过大，影响吸能过程的稳定性。发明内容[0003]本申请的目的在于提供一种新型吸能元件，包括但不限于解决蜂窝材料件达到受力峰值时减速度过大的技术问题。[0004]为了实现上述目的，本申请提供了一种新型吸能元件，包括层叠设置的多个吸能单元，所述吸能单元具有相对且平行分布的第一表面和第二表面，相邻的两个所述吸能单元通过两个所述第一表面或两个所述第二表面紧固连接；所述第一表面上开设有至少四个第一孔洞，所述第二表面上开设有至少一个第二孔洞，所述第一孔洞和所述第二孔洞均
