一种轻量化LED显示屏、显示模组及其制作方法.pdf

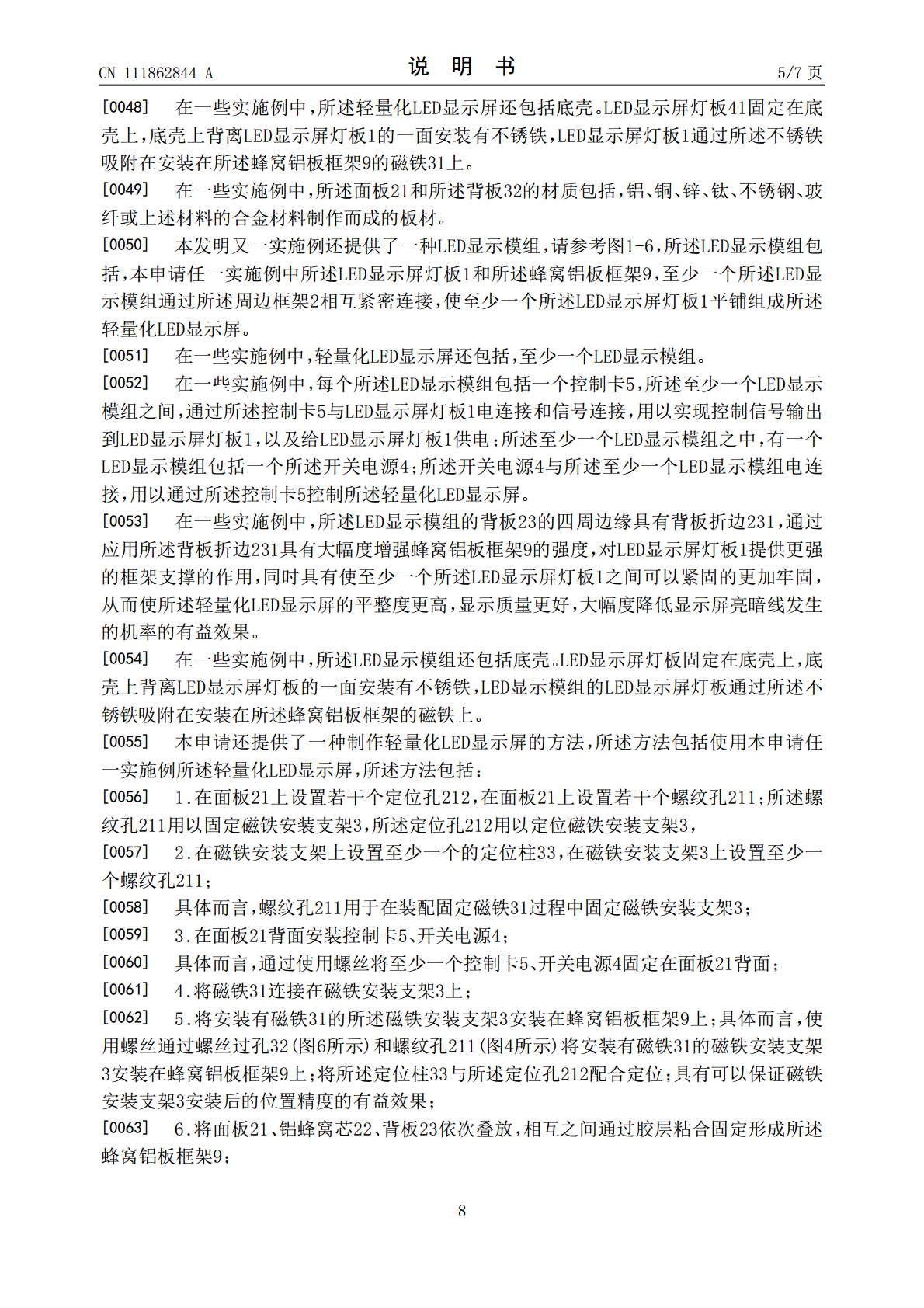

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111862844A(43)申请公布日2020.10.30(21)申请号202010850215.8(22)申请日2020.08.21(71)申请人深圳市奥拓电子股份有限公司地址518000广东省深圳市罗湖区清水河街道清水河社区清水河一路112号深业进元大厦塔楼2座1805(72)发明人陈倏贤何昆鹏王启权吴涵渠(51)Int.Cl.G09F9/33(2006.01)H05K5/02(2006.01)权利要求书2页说明书7页附图3页(54)发明名称一种轻量化LED显示屏、显示模组及其制作方法(57)摘要本发明涉及一种轻量化LED显示屏、显示模组及其制作方法，包括：LED显示屏灯板，还包括蜂窝铝板框架。所述LED显示屏灯板和所述蜂窝铝板框架构成显示模组。蜂窝铝板框架包括，面板、周边框架、铝蜂窝芯、背板；所述面板、所述铝蜂窝芯、所述背板依次叠放，之间通过胶层粘合固定。LED显示屏灯板，还包括磁铁、磁铁安装支架；磁铁安装支架安装在所述蜂窝铝板框架上。面板上设置至少一个定位孔，磁铁安装支架上设置至少一个定位柱，定位柱用以与定位孔配合定位，保证磁铁安装支架安装后的位置精度。LED显示屏灯板吸附在所述周边框架的磁铁上；本申请使加工更加便利，从而大幅降低显示屏生产成本；安装效率更高，同时显示屏整体安全性也大幅度提升。CN111862844ACN111862844A权利要求书1/2页1.一种轻量化LED显示屏，所述轻量化LED显示屏包括，LED显示屏灯板，其特征在于，还包括蜂窝铝板框架；所述蜂窝铝板框架包括，铝蜂窝芯、周边框架，面板和背板；周边框架四周内边围合所述面板、所述铝蜂窝芯和所述背板；所述面板、所述铝蜂窝芯和所述背板从上至下依次平面连接，所述面板平面连接所述LED显示灯板，所述LED显示灯板安装在周边框架的上表面，所述周边框架围绕在LED显示屏灯板的下表面，所述蜂窝铝板框架与LED显示屏灯板紧密结合，且边缘对齐。2.根据权利要求1所述的轻量化LED显示屏，其特征在于，所述蜂窝铝板框架还包括，至少一个控制卡和开关电源；所述控制卡和所述开关电源通过螺丝固定在所述面板的背面；所述面板上有开关电源的安装孔，所述开关电源通过螺丝固定在所述面板的背面；所述面板上有控制卡的安装孔，所述控制卡通过螺丝固定在所述面板的背面；所述开关电源与所述控制卡电连接，用以实现给控制卡供电；所述至少一个控制卡与所述LED显示屏灯板电连接和信号连接，用以实现控制信号输出到所述LED显示屏灯板，以及给所述LED显示屏灯板供电。3.根据权利要求2所述的轻量化LED显示屏，其特征在于，所述面板、所述铝蜂窝芯和所述背板依次叠放，并且相互之间通过胶层粘合固定；所述背板的四周边缘有背板折边，所述背板折边将蜂窝铝板框架的铝蜂窝芯包住；所述周边框架通过所述背板折边与所述周边框架四周内边围合的所述面板、所述铝蜂窝芯和所述背板一体化连接，形成所述蜂窝铝板框架的整体。4.根据权利要求3所述的轻量化LED显示屏，其特征在于，还包括至少一个磁铁、至少一个磁铁安装支架；所述至少一个磁铁分组安装在所述至少一个磁铁安装支架的同一侧；所述至少一个磁铁安装在一个所述磁铁安装支架上；所述磁铁安装支架上的所述至少一块磁铁面向同侧；每一个所述磁铁通过螺丝固定在磁铁安装支架上。5.根据权利要求4所述的轻量化LED显示屏，其特征在于，所述蜂窝铝板框架上设置至少一个定位孔，所述磁铁安装支架上设置至少一个定位柱；所述定位孔对应所述定位柱。6.根据权利要求5所述的轻量化LED显示屏，其特征在于，所述磁铁支架上有螺丝过孔，所述磁铁安装支架上设置有至少一个螺丝过孔，用于将磁铁安装支架固定在所述蜂窝铝板框架上；所述蜂窝铝板框架上设置有至少一个螺纹孔，用于在所述蜂窝铝板框架上固定磁铁安装支架；通过螺钉，将蜂窝铝板框架与磁铁安装支架固定在一起，所述螺纹孔与所述定位孔相邻，并且所述定位孔对应所述定位柱，所述螺丝过孔对应所述螺纹孔。7.根据权利要求6所述的轻量化LED显示屏，其特征在于，所述LED显示屏灯板还包括不锈铁；所述磁铁安装支架通过螺丝，穿过螺丝过孔和固定磁铁安装支架的螺纹孔，固定在面板上，所述磁铁的上表面吸附在所述LED显示屏灯板下表面安装的不锈铁上，使LED显示屏灯板固定在蜂窝铝板框架上；所述不锈铁通过贴片焊接固定在LED显示屏灯板的背面；所述LED显示屏灯板上固定的不锈铁用以吸附固定在所述蜂窝铝板框架的磁铁。8.根据权利要求7所述的轻量化LED显示屏，其特征在于，所述显示模组还包括底壳。9.一种LED显示模组，其特征在于，所述LED显示模组包括，本申请权利要求1-8任一所述LED显示屏灯板和所述蜂窝铝板框架，至少一个所述LED显示模组通过所述周
