一种基于物联网的真空断路器数字化监控系统.pdf

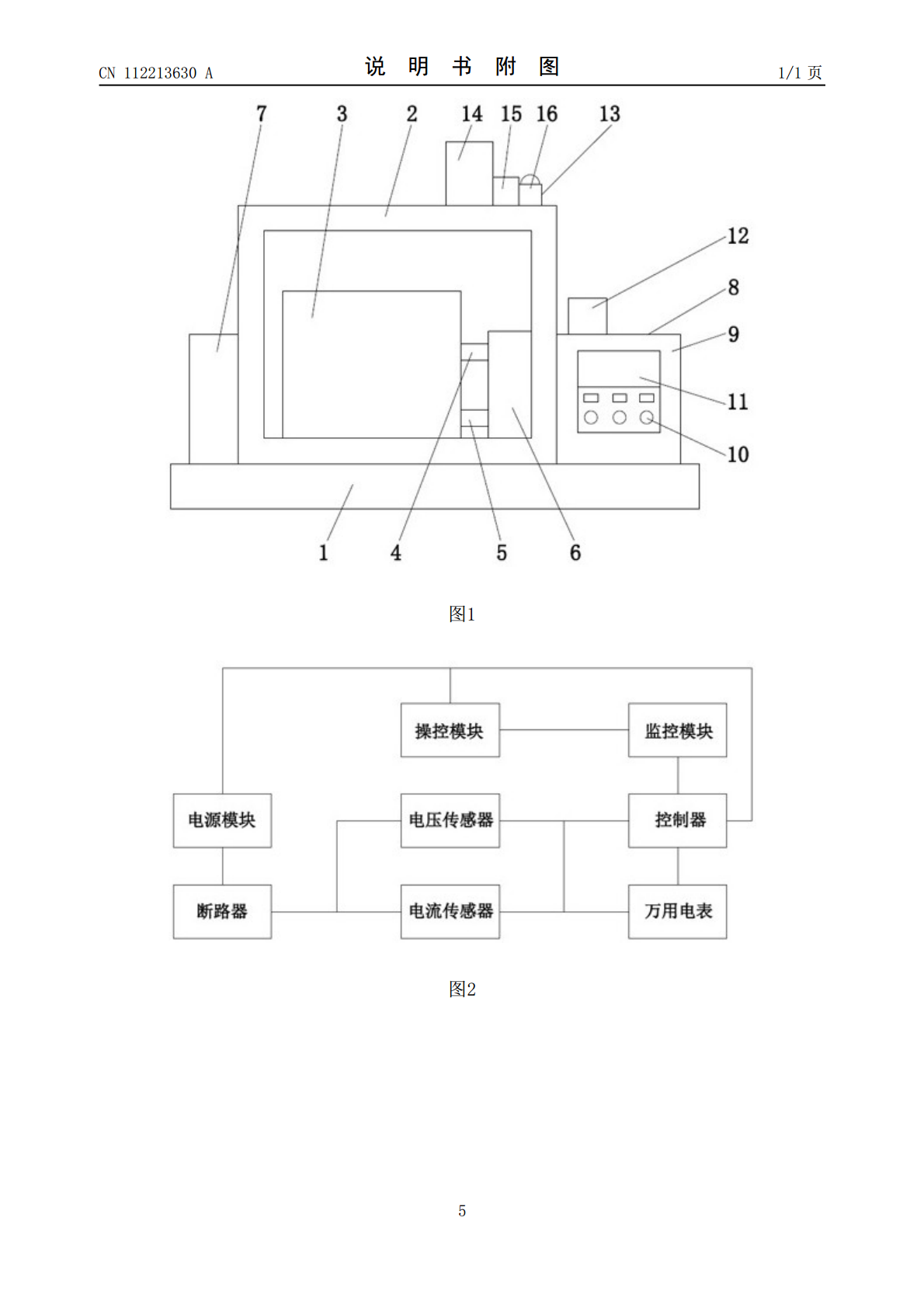

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112213630A(43)申请公布日2021.01.12(21)申请号201910619392.2(22)申请日2019.07.10(71)申请人徐州以勒电器科技有限公司地址221200江苏省徐州市睢宁经济开发区新城家电园D2(72)发明人夭荣龙(51)Int.Cl.G01R31/327(2006.01)H01H33/66(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种基于物联网的真空断路器数字化监控系统(57)摘要本发明公开了一种基于物联网的真空断路器数字化监控系统，包括底板，所述底板的顶部固定安装有机壳。本发明通过断路器主体、电流传感器、电压传感器、万用电表、电源模块、操控模块、控制器和监控模块相互配合，当万用电表检测到电流传感器和电压传感器传输的电流和电压出现异常时，控制器将信号传输至控制面板，控制面板通过显示屏将出现错误的程序进行显示，同时控制器将信号传输至警报模块，警报模块将信号传输至故障指示灯和蜂鸣器，故障指示灯进行闪亮，蜂鸣器发生警报，工作人员可以通过按钮进行操作，便于对真空断路器进行精准监控，防止高压真空断路器中精密元件出现故障，提高了真空断路器的使用寿命。CN112213630ACN112213630A权利要求书1/1页1.一种基于物联网的真空断路器数字化监控系统，包括底板（1），其特征在于：所述底板（1）的顶部固定安装有机壳（2），所述机壳（2）内壁的底部固定安装有断路器主体（3），所述断路器主体（3）的右侧固定安装有电流传感器（4）和电压传感器（5），所述电流传感器（4）和电压传感器（5）的右侧通过万用电表（6）固定连接，所述底板（1）的顶部且位于机壳（2）的左侧固定安装有电源模块（7），所述底板（1）的顶部且位于机壳（2）的右侧固定安装有操控模块（8），所述操控模块（8）包括控制面板（9）、按钮（10）和显示屏（11），所述操控模块（8）的顶部固定安装有控制器（12），所述机壳（2）的顶部固定安装有监控模块（13），所述监控模块（13）包括警报模块（14）和故障指示灯（15）、蜂鸣器（16）。2.根据权利要求1所述的一种基于物联网的真空断路器数字化监控系统，其特征在于：所述按钮（10）设置在控制面板（9）的表面，所述按钮（10）包括开启按钮、停止按钮和急停按钮。3.根据权利要求1所述的一种基于物联网的真空断路器数字化监控系统，其特征在于：所述控制器（12）设置为单片机。4.根据权利要求1所述的一种基于物联网的真空断路器数字化监控系统，其特征在于：所述机壳（2）的顶部左右至右依次安装有警报模块（14）和故障指示灯（15）、蜂鸣器（16）。5.根据权利要求1所述的一种基于物联网的真空断路器数字化监控系统，其特征在于：所述断路器主体（3）、电流传感器（4）、电压传感器（5）、万用电表（6）、电源模块（7）、操控模块（8）、监控模块（13）均通过电信号的方式与控制器（12）连接。2CN112213630A说明书1/2页一种基于物联网的真空断路器数字化监控系统技术领域[0001]本发明涉及断路器技术领域，具体为一种基于物联网的真空断路器数字化监控系统。背景技术[0002]断路器是指能够关合、承载和断开正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。[0003]在对设备保护时，需要用到高压真空断路器，传统的高压真空断路器不具备数据实时监控功能，不能对高压真空断路器内通过的电流和电压变化值进行精准监控，易造成高压真空断路器中精密元件故障，甚至烧毁，使得高压真空断路器的使用寿命降低，给使用者带来严重的经济损失，为此我们提出一种基于物联网的真空断路器数字化监控系统。发明内容[0004]本发明的目的在于提供一种基于物联网的真空断路器数字化监控系统，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种基于物联网的真空断路器数字化监控系统，包括底板，所述底板的顶部固定安装有机壳，所述机壳内壁的底部固定安装有断路器主体，所述断路器主体的右侧固定安装有电流传感器和电压传感器，所述电流传感器和电压传感器的右侧通过万用电表固定连接，所述底板的顶部且位于机壳的左侧固定安装有电源模块，所述底板的顶部且位于机壳的右侧固定安装有操控模块，所述操控模块包括控制面板、按钮和显示屏，所述操控模块的顶部固定安装有控制器，所述机壳的顶部固定安装有监控模块，所述监控模块包括警报模块和故障指示灯、蜂鸣器。[0006]所述按钮设置在控制面板的表面，所述按钮包括开启按钮、停止按钮和急停按
