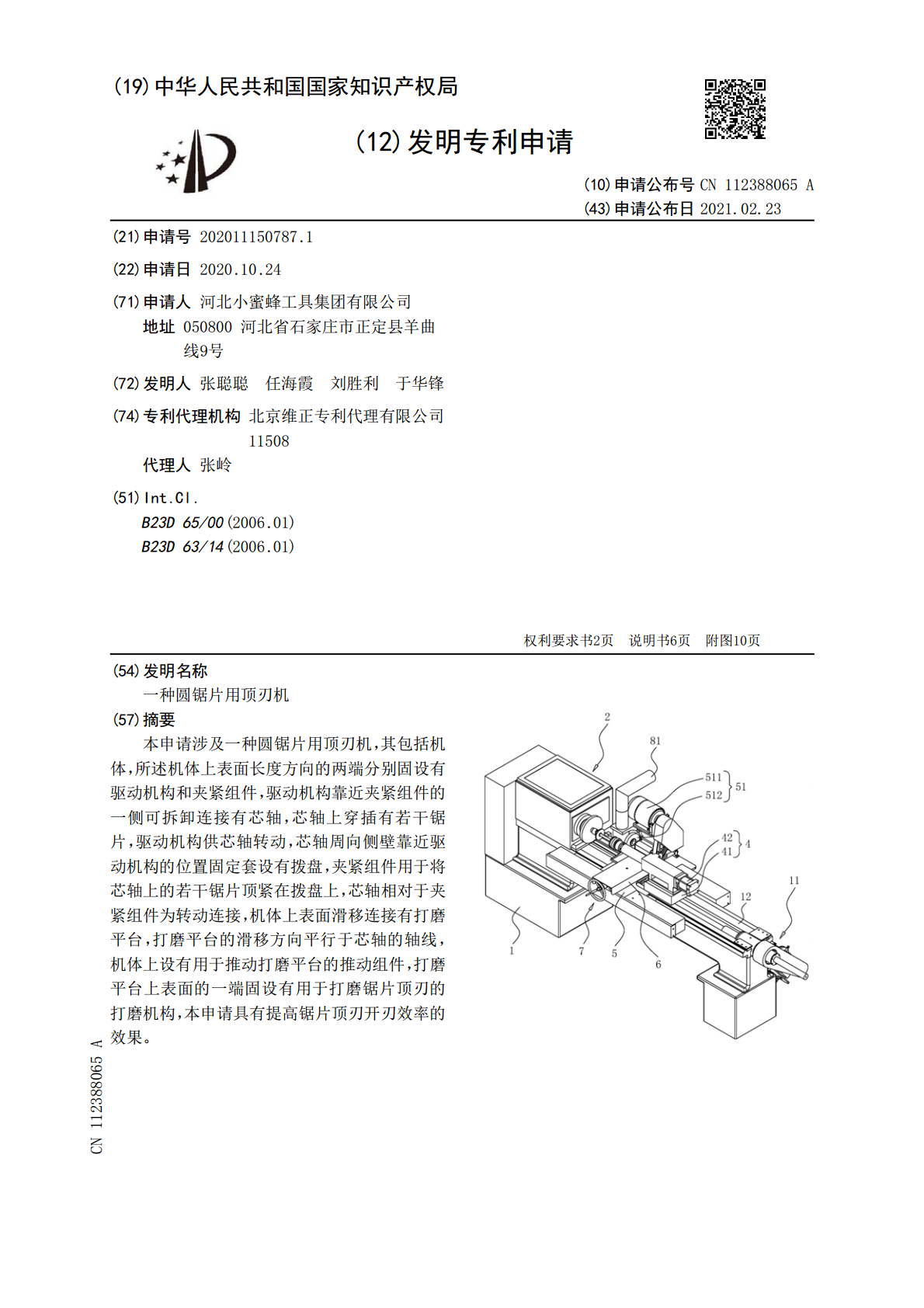

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112388065A(43)申请公布日2021.02.23(21)申请号202011150787.1(22)申请日2020.10.24(71)申请人河北小蜜蜂工具集团有限公司地址050800河北省石家庄市正定县羊曲线9号(72)发明人张聪聪任海霞刘胜利于华锋(74)专利代理机构北京维正专利代理有限公司11508代理人张岭(51)Int.Cl.B23D65/00(2006.01)B23D63/14(2006.01)权利要求书2页说明书6页附图10页(54)发明名称一种圆锯片用顶刃机(57)摘要本申请涉及一种圆锯片用顶刃机，其包括机体，所述机体上表面长度方向的两端分别固设有驱动机构和夹紧组件，驱动机构靠近夹紧组件的一侧可拆卸连接有芯轴，芯轴上穿插有若干锯片，驱动机构供芯轴转动，芯轴周向侧壁靠近驱动机构的位置固定套设有拨盘，夹紧组件用于将芯轴上的若干锯片顶紧在拨盘上，芯轴相对于夹紧组件为转动连接，机体上表面滑移连接有打磨平台，打磨平台的滑移方向平行于芯轴的轴线，机体上设有用于推动打磨平台的推动组件，打磨平台上表面的一端固设有用于打磨锯片顶刃的打磨机构，本申请具有提高锯片顶刃开刃效率的效果。CN112388065ACN112388065A权利要求书1/2页1.一种圆锯片用顶刃机，包括机体(1)，其特征在于：所述机体(1)上表面长度方向的两端分别固设有驱动机构(2)和夹紧组件(4)，驱动机构(2)靠近夹紧组件(4)的一侧可拆卸连接有芯轴(3)，芯轴(3)上穿插若干锯片，驱动机构(2)供芯轴(3)转动，芯轴(3)周向侧壁靠近驱动机构(2)的位置固定套设有拨盘(33)，夹紧组件(4)用于将芯轴(3)上的若干锯片顶紧在拨盘(33)上，芯轴(3)相对于夹紧组件(4)为转动连接，机体(1)上表面滑移连接有打磨平台(5)，打磨平台(5)的滑移方向平行于芯轴(3)的轴线，机体(1)上设有用于推动打磨平台(5)的推动组件(11)，打磨平台(5)上表面的一端固设有用于打磨锯片顶刃的打磨机构(51)。2.根据权利要求1所述的一种圆锯片用顶刃机，其特征在于：所述打磨平台(5)上表面滑移连接有调节平台(6)，调节平台(6)的滑移方向垂直于打磨平台(5)的滑移方向，调节平台(6)与打磨平台(5)之间设有用于调节打磨机构(51)对锯片顶刃打磨深度的调节机构(7)。3.根据权利要求2所述的一种圆锯片用顶刃机，其特征在于：所述调节机构(7)包括调节板(71)、调节螺杆(72)、调节导轨(73)和调节滑套(74)，调节板(71)共有两个且固定在打磨平台(5)上表面，两个调节板(71)分别位于打磨平台(5)上表面垂直于其滑移方向的两端并相对设置，调节螺杆(72)转动连接在两个调节板(71)之间，调节螺杆(72)与调节平台(6)底端为螺纹连接，调节导轨(73)固设在两个调节板(71)之间，且调节导轨(73)平行于调节螺杆(72)，调节滑套(74)固设在调节平台(6)下表面并套设在调节导轨(73)上。4.根据权利要求3所述的一种圆锯片用顶刃机，其特征在于：所述打磨机构(51)包括打磨电机(511)和磨盘(512)，打磨电机(511)与打磨平台(5)固定，打磨电机(511)带动磨盘(512)转动，磨盘(512)的转动轴线平行于打磨平台(5)的滑移方向。5.根据权利要求4所述的一种圆锯片用顶刃机，其特征在于：所述打磨平台(5)靠近磨盘(512)的一端固定连接有挡罩(8)，挡罩(8)为一侧底部开口设置，磨盘(512)位于挡罩(8)的开口处。6.根据权利要求5所述的一种圆锯片用顶刃机，其特征在于：所述挡罩(8)的顶部连通有抽风管(81)，抽风管(81)远离挡罩(8)的一端固设有风机(82)，抽风管(81)与挡罩(8)的连通处固设有异味吸附层(83)。7.根据权利要求1所述的一种圆锯片用顶刃机，其特征在于：所述驱动机构(2)包括驱动电机(21)和驱动轴(22)，驱动电机(21)带动驱动轴(22)转动，驱动轴(22)的轴线平行于打磨平台(5)的滑移方向，驱动轴(22)靠近芯轴(3)的端面开设有若干圆周分布的键槽(211)，拨盘(33)包括限位盘(331)和定位盘(332)，定位盘(332)固定在限位盘(331)远离推动组件(11)的端面上，限位盘(331)的端面开设有将定位盘(332)贯通并供芯轴(3)插入的通孔(3311)，定位盘(332)周向外侧壁设有螺丝(3321)，螺丝(3321)将定位盘(332)贯穿后与芯轴(3)螺纹连接，定位盘(332)靠近驱动轴(22)的端面固定连接有若干卡键(31)，键槽(211)供卡键(31)插入。8.根据权利要求7所述的一种圆锯片用顶刃机，其特征在于：所述驱动轴(22)靠近
