一种液体运输集装箱.pdf

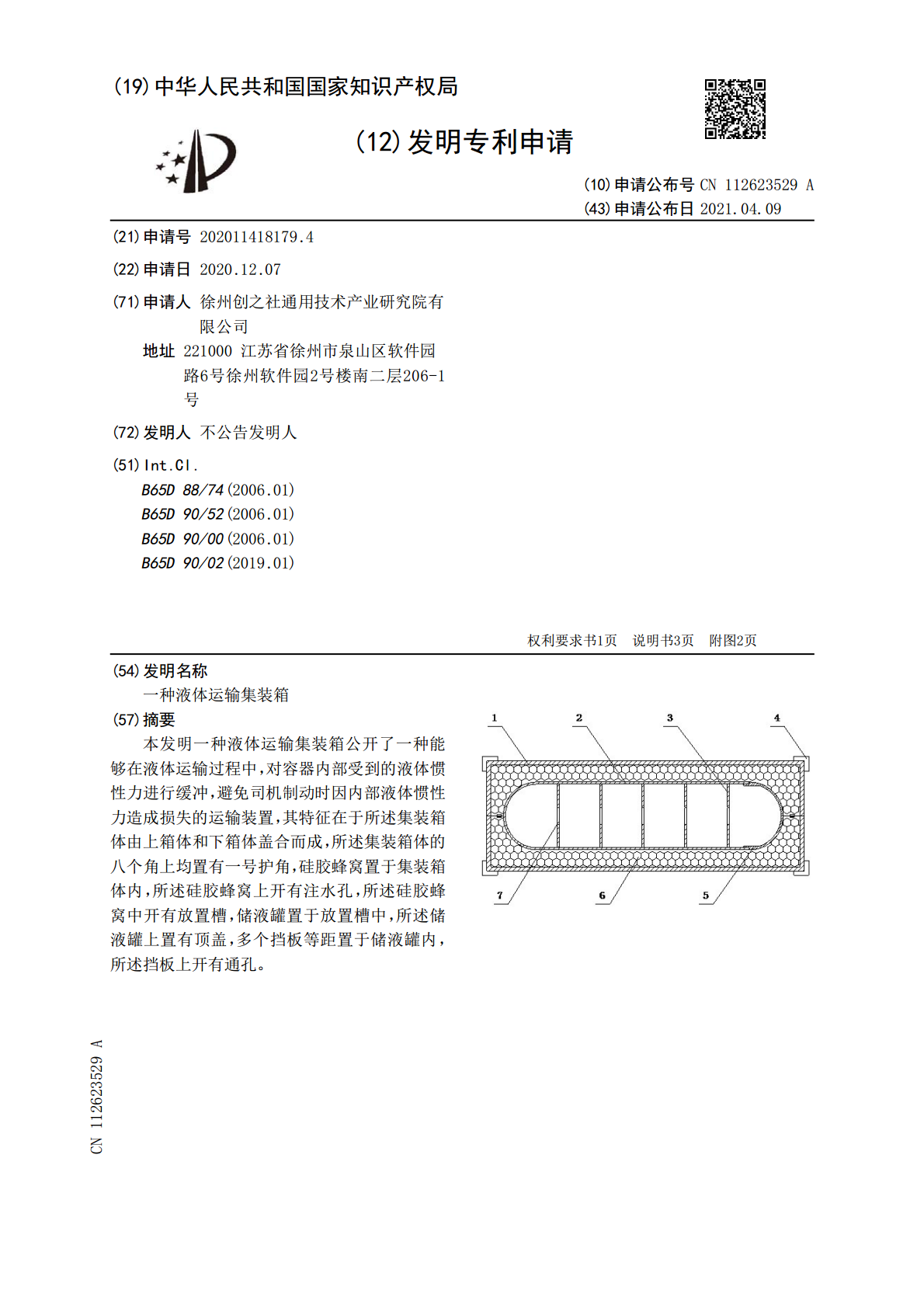

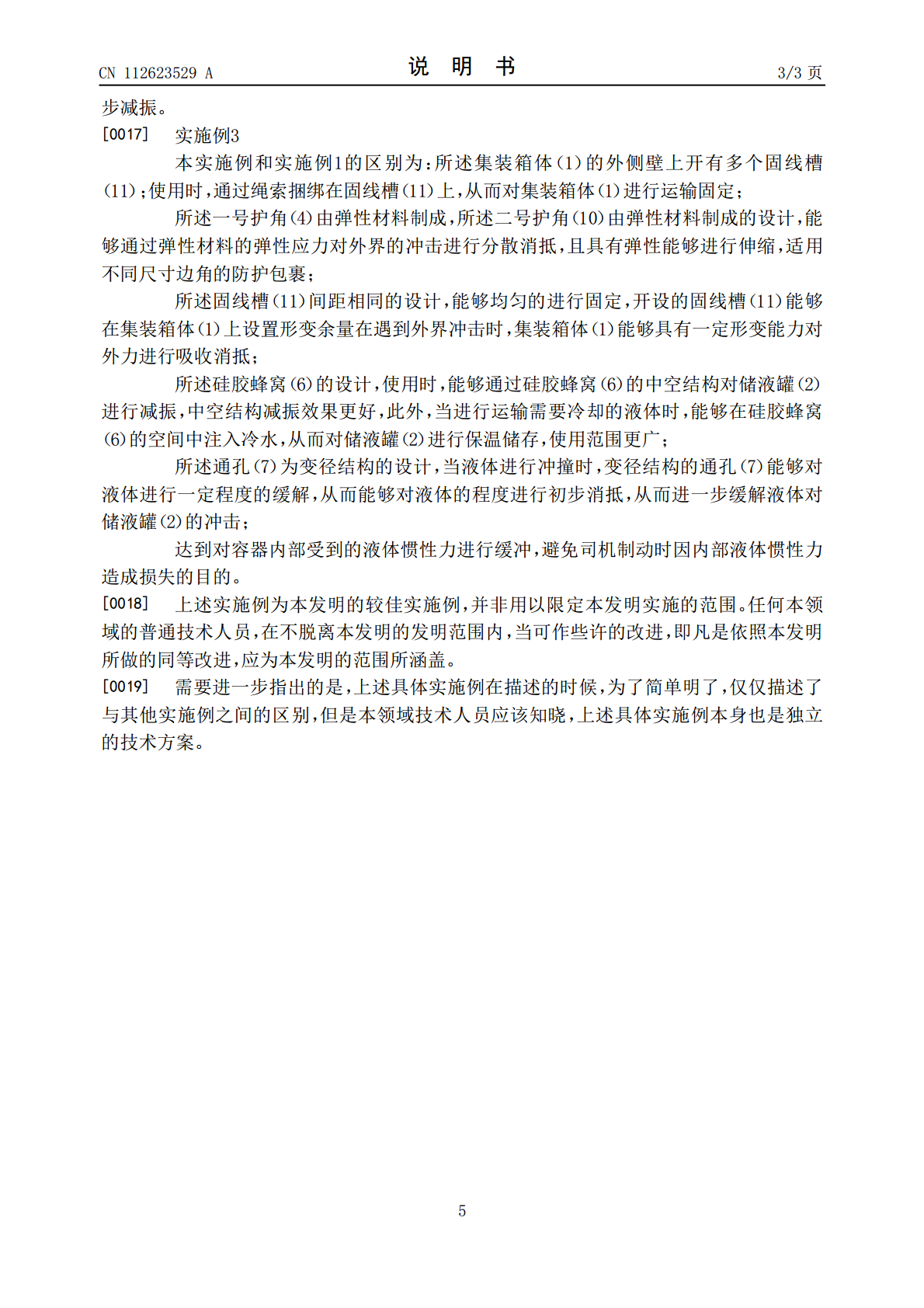

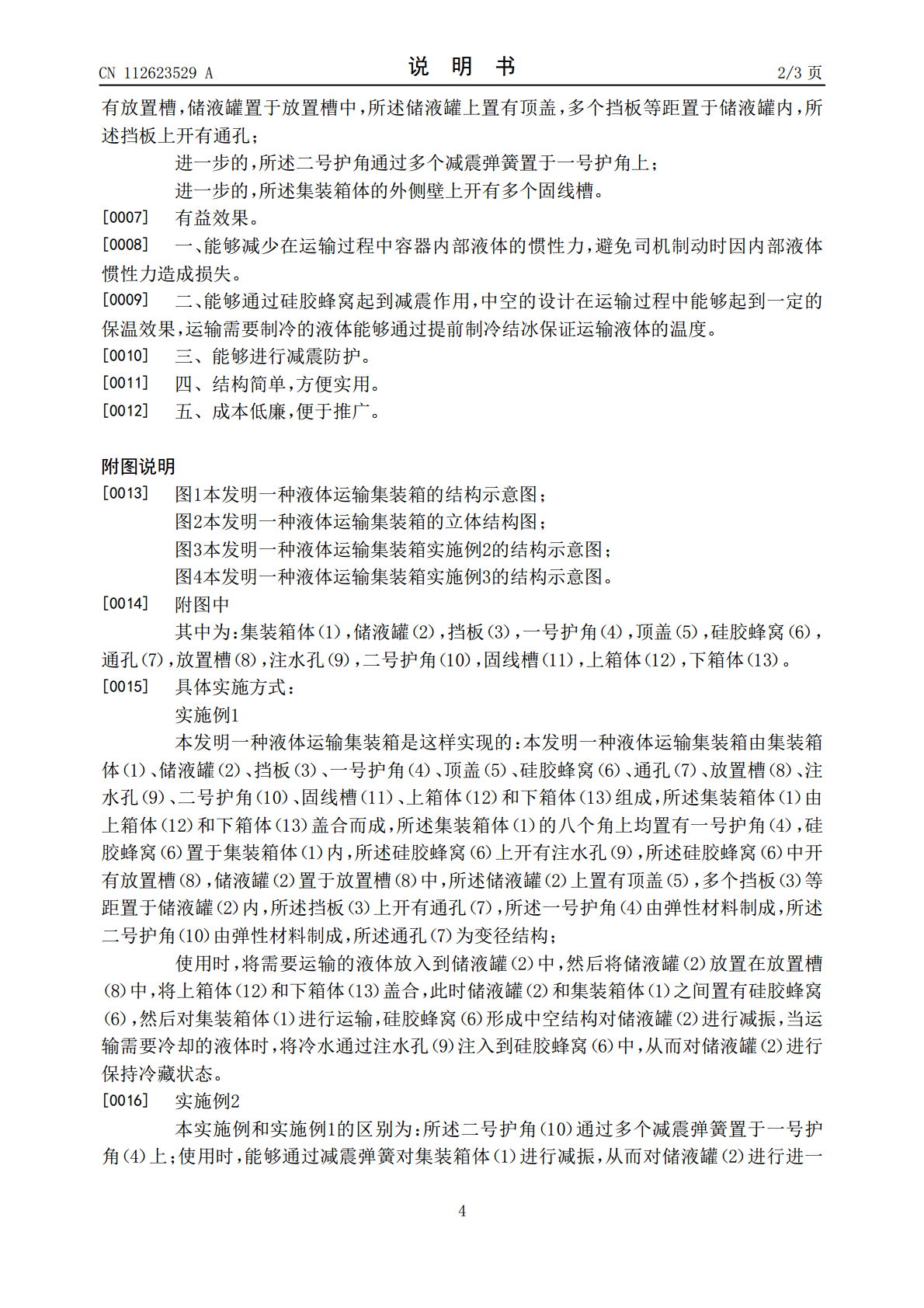

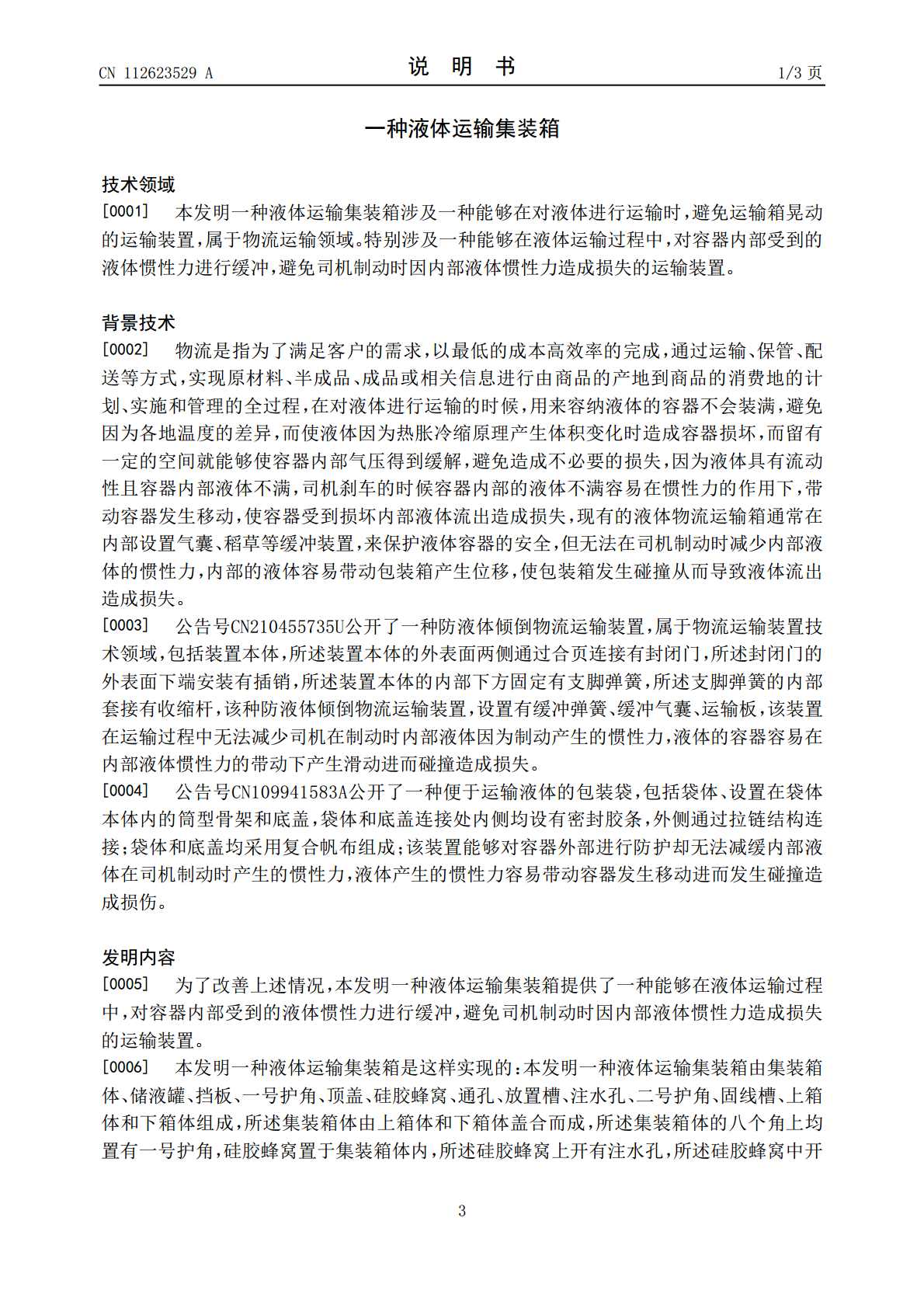

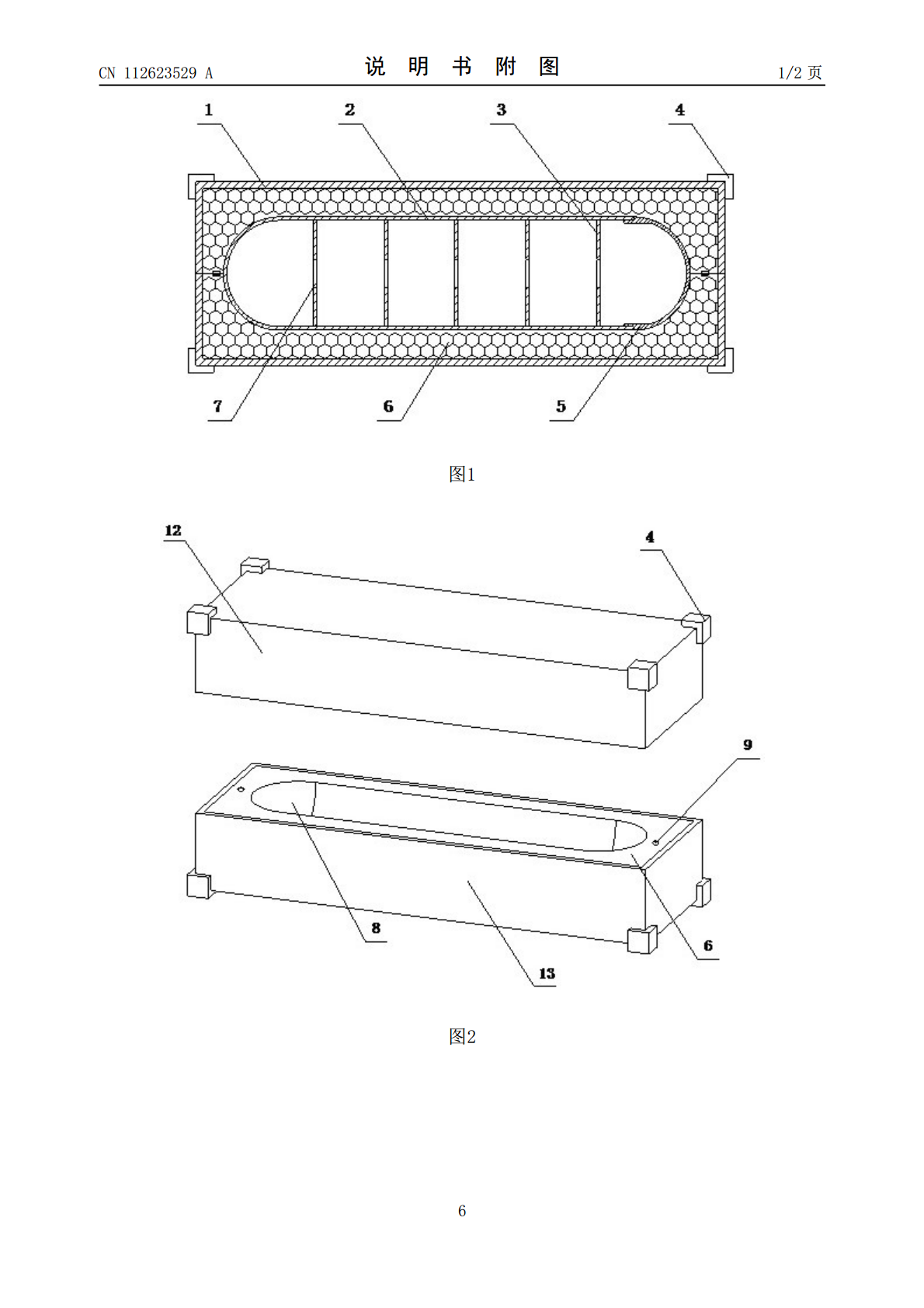

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112623529A(43)申请公布日2021.04.09(21)申请号202011418179.4(22)申请日2020.12.07(71)申请人徐州创之社通用技术产业研究院有限公司地址221000江苏省徐州市泉山区软件园路6号徐州软件园2号楼南二层206-1号(72)发明人不公告发明人(51)Int.Cl.B65D88/74(2006.01)B65D90/52(2006.01)B65D90/00(2006.01)B65D90/02(2019.01)权利要求书1页说明书3页附图2页(54)发明名称一种液体运输集装箱(57)摘要本发明一种液体运输集装箱公开了一种能够在液体运输过程中，对容器内部受到的液体惯性力进行缓冲，避免司机制动时因内部液体惯性力造成损失的运输装置，其特征在于所述集装箱体由上箱体和下箱体盖合而成，所述集装箱体的八个角上均置有一号护角，硅胶蜂窝置于集装箱体内，所述硅胶蜂窝上开有注水孔，所述硅胶蜂窝中开有放置槽，储液罐置于放置槽中，所述储液罐上置有顶盖，多个挡板等距置于储液罐内，所述挡板上开有通孔。CN112623529ACN112623529A权利要求书1/1页1.一种液体运输集装箱，其特征是：集装箱体由上箱体和下箱体盖合而成，所述集装箱体的八个角上均置有一号护角，硅胶蜂窝置于集装箱体内，所述硅胶蜂窝上开有注水孔，所述硅胶蜂窝中开有放置槽，储液罐置于放置槽中，所述储液罐上置有顶盖，多个挡板等距置于储液罐内，所述挡板上开有通孔。2.根据权利要求1所述的一种液体运输集装箱，其特征在于所述二号护角通过多个减震弹簧置于一号护角上，使用时，能够通过减震弹簧对集装箱体进行减振，对储液罐进行进一步减振。3.根据权利要求1所述的一种液体运输集装箱，其特征在于所述集装箱体的外侧壁上开有多个固线槽；使用时，通过绳索捆绑在固线槽上，从而对集装箱体进行固定。4.根据权利要求1所述的一种液体运输集装箱，其特征在于所述一号护角由弹性材料制成。5.根据权利要求1所述的一种液体运输集装箱，其特征在于所述通孔为变径结构。6.根据权利要求2所述的一种液体运输集装箱，其特征在于所述二号护角由弹性材料制成。7.根据权利要求1所述的一种液体运输集装箱，其特征在于所述硅胶蜂窝的设计，使用时，能够通过硅胶蜂窝的中空结构对储液罐进行减振。8.根据权利要求1或7所述的一种液体运输集装箱，其特征在于当进行运输需要冷却的液体时，能够在硅胶蜂窝的空间中注入冷水，从而对储液罐进行保温储存。2CN112623529A说明书1/3页一种液体运输集装箱技术领域[0001]本发明一种液体运输集装箱涉及一种能够在对液体进行运输时，避免运输箱晃动的运输装置，属于物流运输领域。特别涉及一种能够在液体运输过程中，对容器内部受到的液体惯性力进行缓冲，避免司机制动时因内部液体惯性力造成损失的运输装置。背景技术[0002]物流是指为了满足客户的需求，以最低的成本高效率的完成，通过运输、保管、配送等方式，实现原材料、半成品、成品或相关信息进行由商品的产地到商品的消费地的计划、实施和管理的全过程，在对液体进行运输的时候，用来容纳液体的容器不会装满，避免因为各地温度的差异，而使液体因为热胀冷缩原理产生体积变化时造成容器损坏，而留有一定的空间就能够使容器内部气压得到缓解，避免造成不必要的损失，因为液体具有流动性且容器内部液体不满，司机刹车的时候容器内部的液体不满容易在惯性力的作用下，带动容器发生移动，使容器受到损坏内部液体流出造成损失，现有的液体物流运输箱通常在内部设置气囊、稻草等缓冲装置，来保护液体容器的安全，但无法在司机制动时减少内部液体的惯性力，内部的液体容易带动包装箱产生位移，使包装箱发生碰撞从而导致液体流出造成损失。[0003]公告号CN210455735U公开了一种防液体倾倒物流运输装置，属于物流运输装置技术领域，包括装置本体，所述装置本体的外表面两侧通过合页连接有封闭门，所述封闭门的外表面下端安装有插销，所述装置本体的内部下方固定有支脚弹簧，所述支脚弹簧的内部套接有收缩杆，该种防液体倾倒物流运输装置，设置有缓冲弹簧、缓冲气囊、运输板，该装置在运输过程中无法减少司机在制动时内部液体因为制动产生的惯性力，液体的容器容易在内部液体惯性力的带动下产生滑动进而碰撞造成损失。[0004]公告号CN109941583A公开了一种便于运输液体的包装袋，包括袋体、设置在袋体本体内的筒型骨架和底盖，袋体和底盖连接处内侧均设有密封胶条，外侧通过拉链结构连接；袋体和底盖均采用复合帆布组成；该装置能够对容器外部进行防护却无法减缓内部液体在司机制动时产生的惯性力，液体产生的惯性力容易带动容器发生移动进而发生碰撞造成损伤。发明内容[00
