一种军用仿生防护头盔.pdf

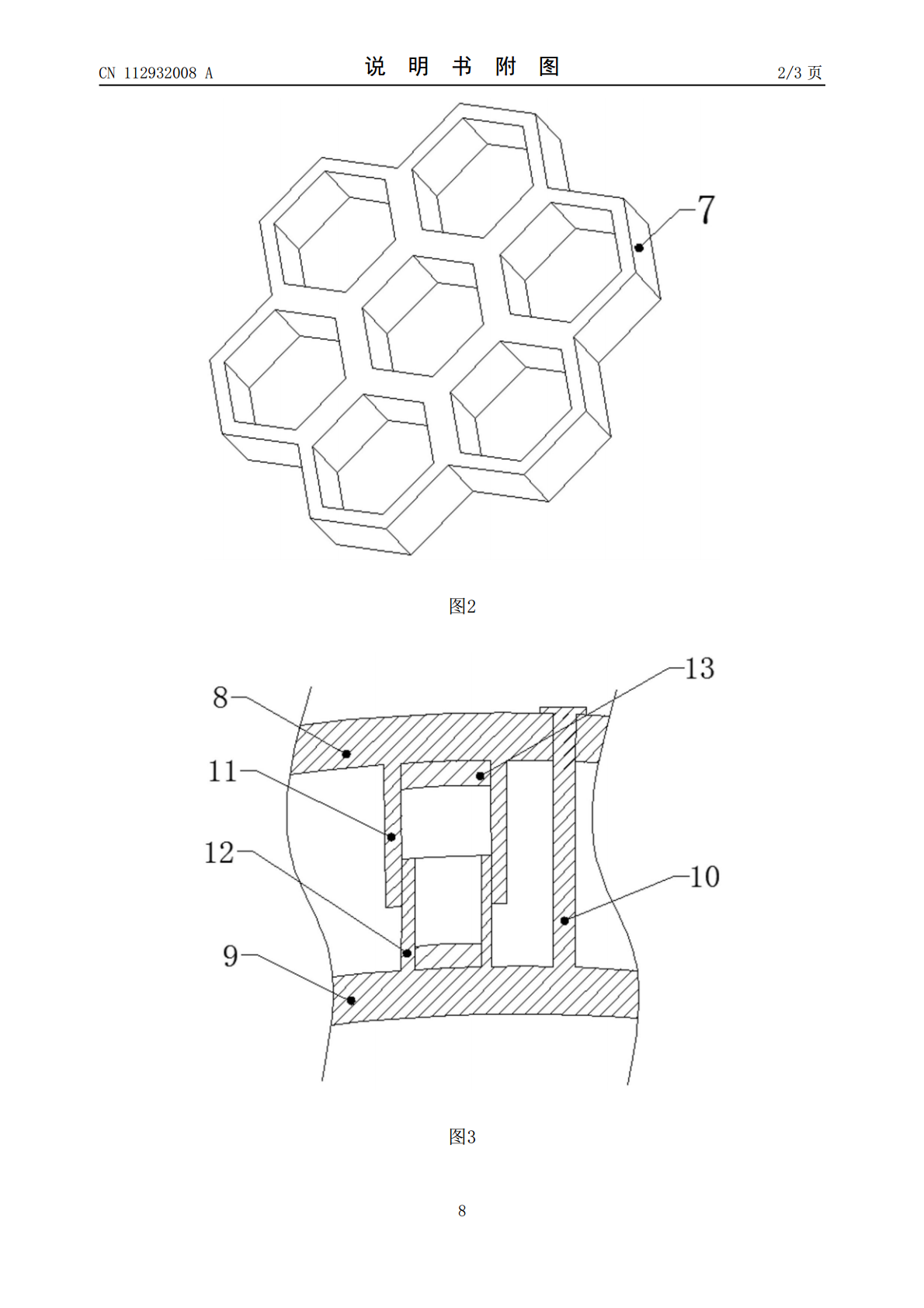

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112932008A(43)申请公布日2021.06.11(21)申请号202110082862.3(22)申请日2021.01.21(71)申请人安徽迅凡知识产权服务有限公司地址235300安徽省宿州市砀山县砀城镇光彩市场6栋224-226(72)发明人姜琪(74)专利代理机构深圳至诚化育知识产权代理事务所(普通合伙)44728代理人刘英(51)Int.Cl.A42B3/06(2006.01)A42B3/04(2006.01)A42B3/28(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种军用仿生防护头盔(57)摘要本发明公开了一种军用仿生防护头盔，包括外层壳体，所述外层壳体的内侧设置有增强层，所述增强层远离所述外层壳体的一侧设置有缓冲层，所述外层壳体的底部设置有防护层，所述防护层的内部设置有若干气囊组件，所述外层壳体的底部一侧卡接设置有排气阀。有益效果：通过模仿蜜蜂蜂窝的结构，制作以碳纤维蜂窝内芯为骨架的增强层，可以在保证头盔具有较强抗压强度的同时，又可以有效的减轻头盔的重量，这样不仅提高了头盔的便携性，而且优化了头盔佩戴的舒适性，从而实现对使用者的头部进行有效防护；通过设置缓冲层，可以利用缓冲层中相互排斥的强磁体形成一个减震空间，从而实现头盔可以对冲击进行有效的吸收和缓冲。CN112932008ACN112932008A权利要求书1/1页1.一种军用仿生防护头盔，其特征在于，包括外层壳体(1)，所述外层壳体(1)的内侧设置有增强层(2)，所述增强层(2)远离所述外层壳体(1)的一侧设置有缓冲层(3)，所述外层壳体(1)的底部设置有防护层(4)，所述防护层(4)的内部设置有若干气囊组件(5)，所述外层壳体(1)的底部一侧卡接设置有排气阀(6)。2.根据权利要求1所述的一种军用仿生防护头盔，其特征在于，所述增强层(2)包括蜂窝内芯(7)，所述蜂窝内芯(7)的顶端及底端分别与所述外层壳体(1)的内壁及所述缓冲层(3)的顶端固定连接。3.根据权利要求2所述的一种军用仿生防护头盔，其特征在于，所述蜂窝内芯(7)为碳纤维材料。4.根据权利要求1所述的一种军用仿生防护头盔，其特征在于，所述缓冲层(3)包括两组相对设置的上硅胶层(8)及下硅胶层(9)，所述上硅胶层(8)的顶端与所述蜂窝内芯(7)的底端固定连接，所述上硅胶层(8)与所述下硅胶层(9)之间通过若干硅胶柱(10)连接，且所述上硅胶层(8)的底端设置有若干上导套(11)，所述下硅胶层(9)的顶端设置有与所述上导套(11)相套设的下导套(12)，所述上导套(11)与所述下导套(12)的内部均卡接设置有强磁体(13)。5.根据权利要求4所述的一种军用仿生防护头盔，其特征在于，所述强磁体(13)为烧结钕铁硼磁铁。6.根据权利要求1所述的一种军用仿生防护头盔，其特征在于，所述防护层(4)为海绵材料。7.根据权利要求1所述的一种军用仿生防护头盔，其特征在于，所述排气阀(6)的内部横向开设有若干排气孔(14)，且所述排气孔(14)包括若干相对设置的弧形弯(15)。8.根据权利要求7所述的一种军用仿生防护头盔，其特征在于，所述排气阀(6)与所述外层壳体(1)之间卡接设置有密封圈(16)。2CN112932008A说明书1/4页一种军用仿生防护头盔技术领域[0001]本发明涉及防护装置技术领域，具体来说，涉及一种军用仿生防护头盔。背景技术[0002]现代战争中，进攻性武器的杀伤力越来越大，对作战人员的杀伤力越来越高，单兵的自我防护成为提高作战人员生存率的重要手段和方法，而针对头部的防护对于保障作战人员生命安全具有极为重要的作用，而且由于反恐形式的严峻，爆炸、枪击以及小规模战争等恶性恐怖事件时有发生，严重的威胁到社会安定和人民的生命财产安全。为有效防止恐怖事件中人员的损伤，一个有效的防护装置必不可少，特别是对于头部的防护，更是重中之重。[0003]现有的军用防护头盔多为一种材料支撑，或单一的多孔结构，不能实现很好的冲击吸收和缓冲作用，且大部分的防弹钢盔的重量很重，无论是在便携性、机动性以及舒适性上都存在一定的缺陷；同时，现有的军用防护头盔功能简单，不具有排气能力，且无法针对使用者的颈部进行有效防护。[0004]针对相关技术中的问题，目前尚未提出有效的解决方案。发明内容[0005]针对相关技术中的问题，本发明提出一种军用仿生防护头盔，以克服现有相关技术所存在的上述技术问题。[0006]为此，本发明采用的具体技术方案如下：[0007]一种军用仿生防护头盔，包括外层壳体，所述外层壳体的内侧设置有增强层，所述增强层远离所述外层壳体的一侧设置有缓冲层，所述外层壳体的底部设置有防护层，所述防护层的内部设置有若
