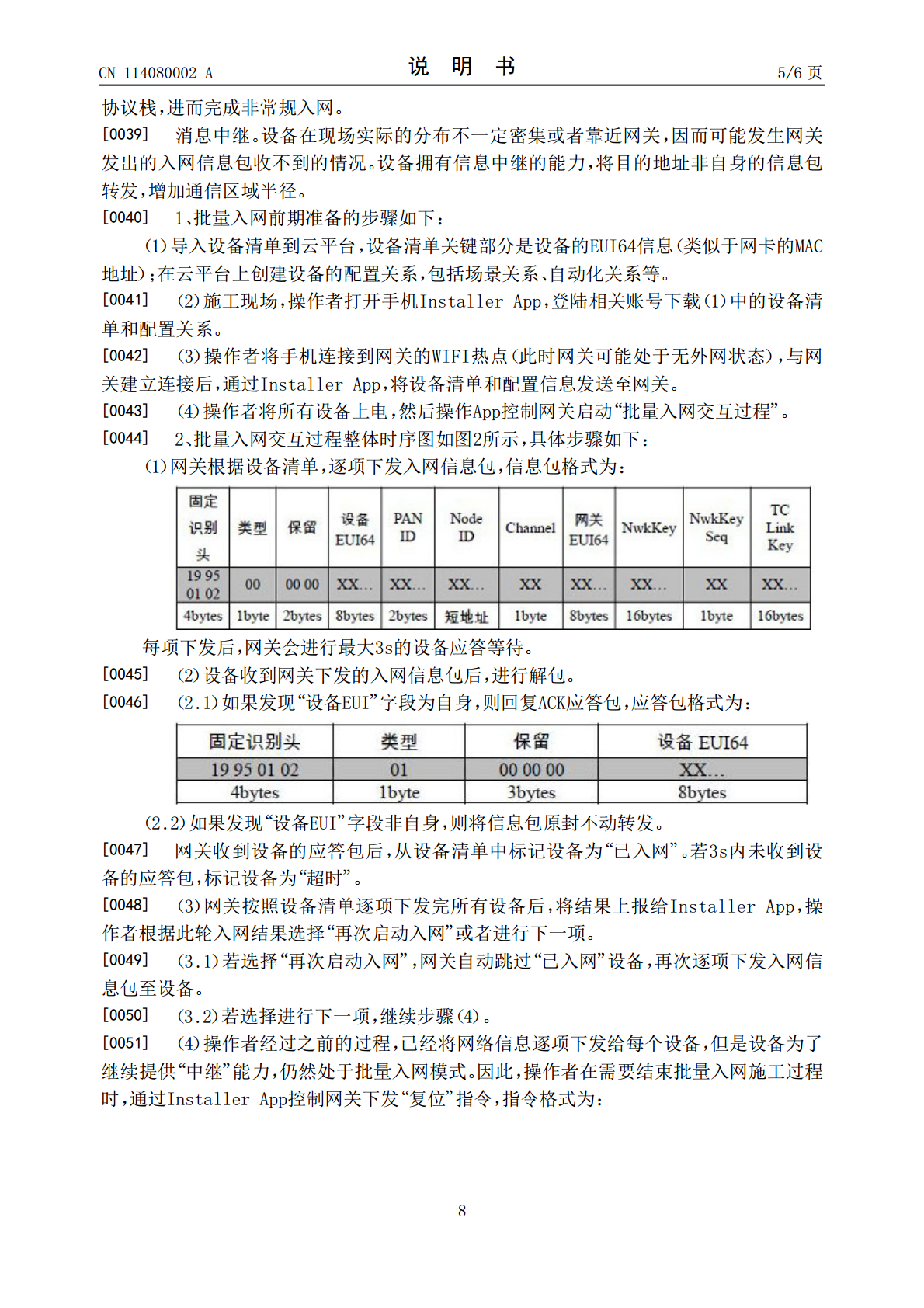

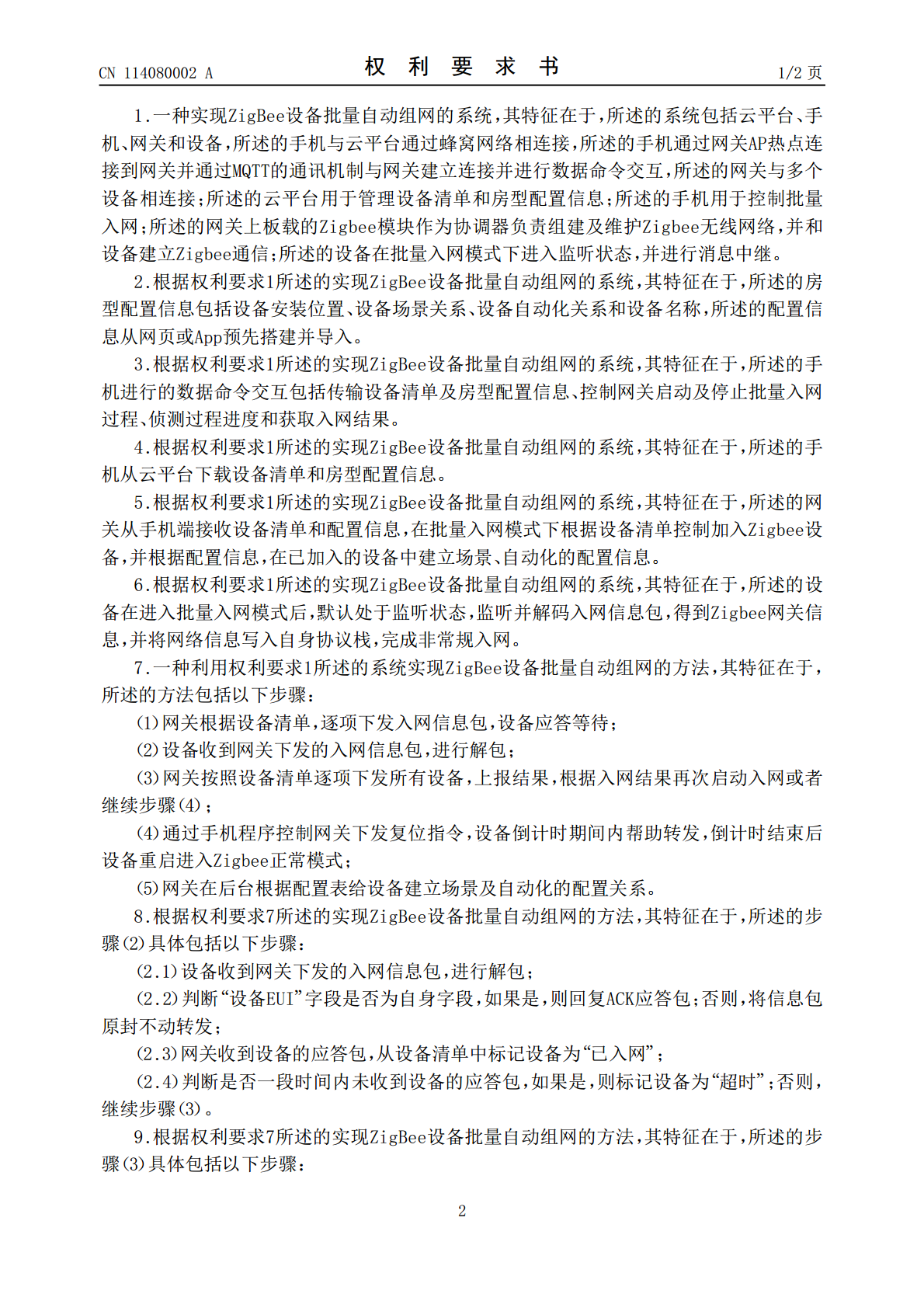

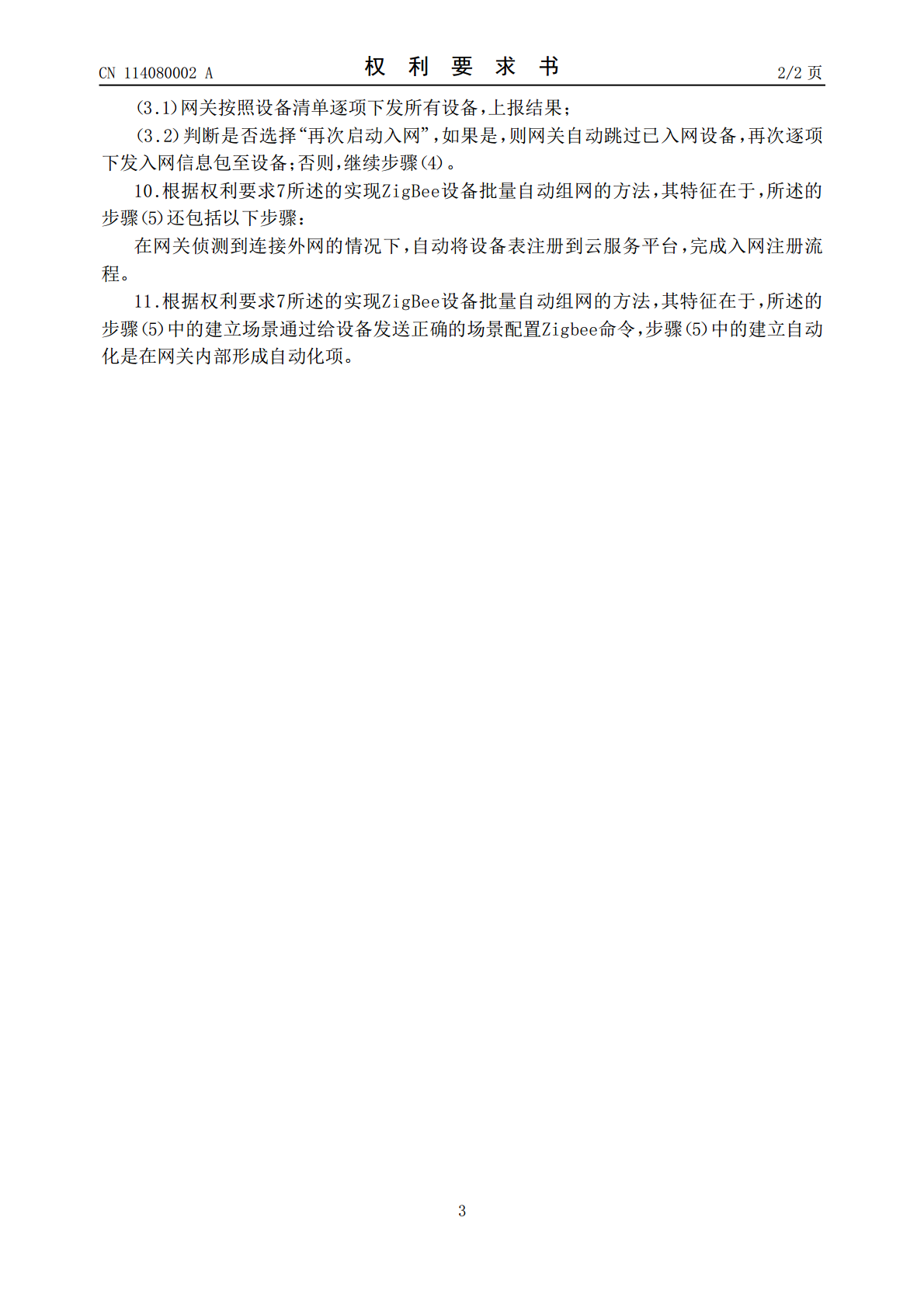

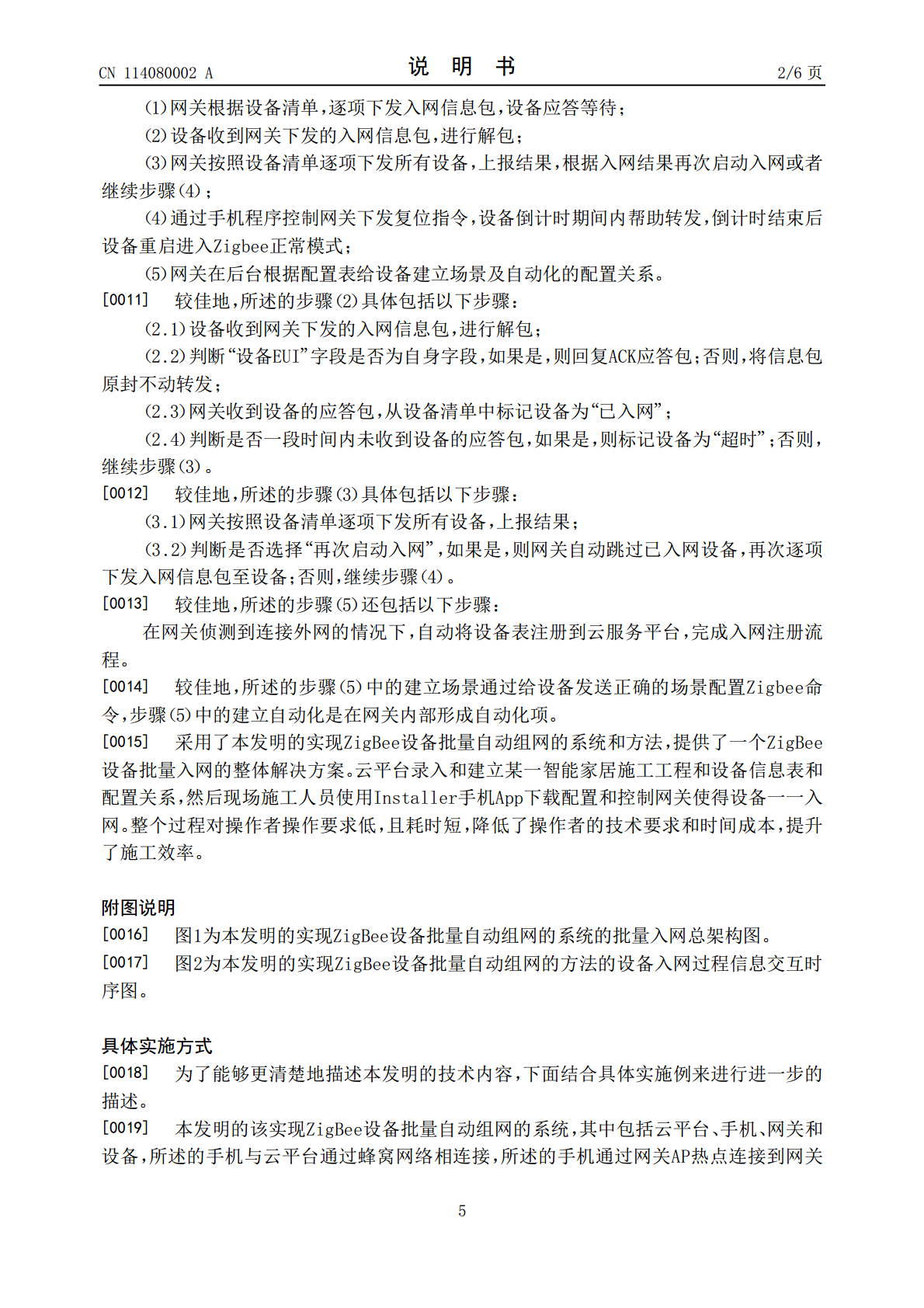

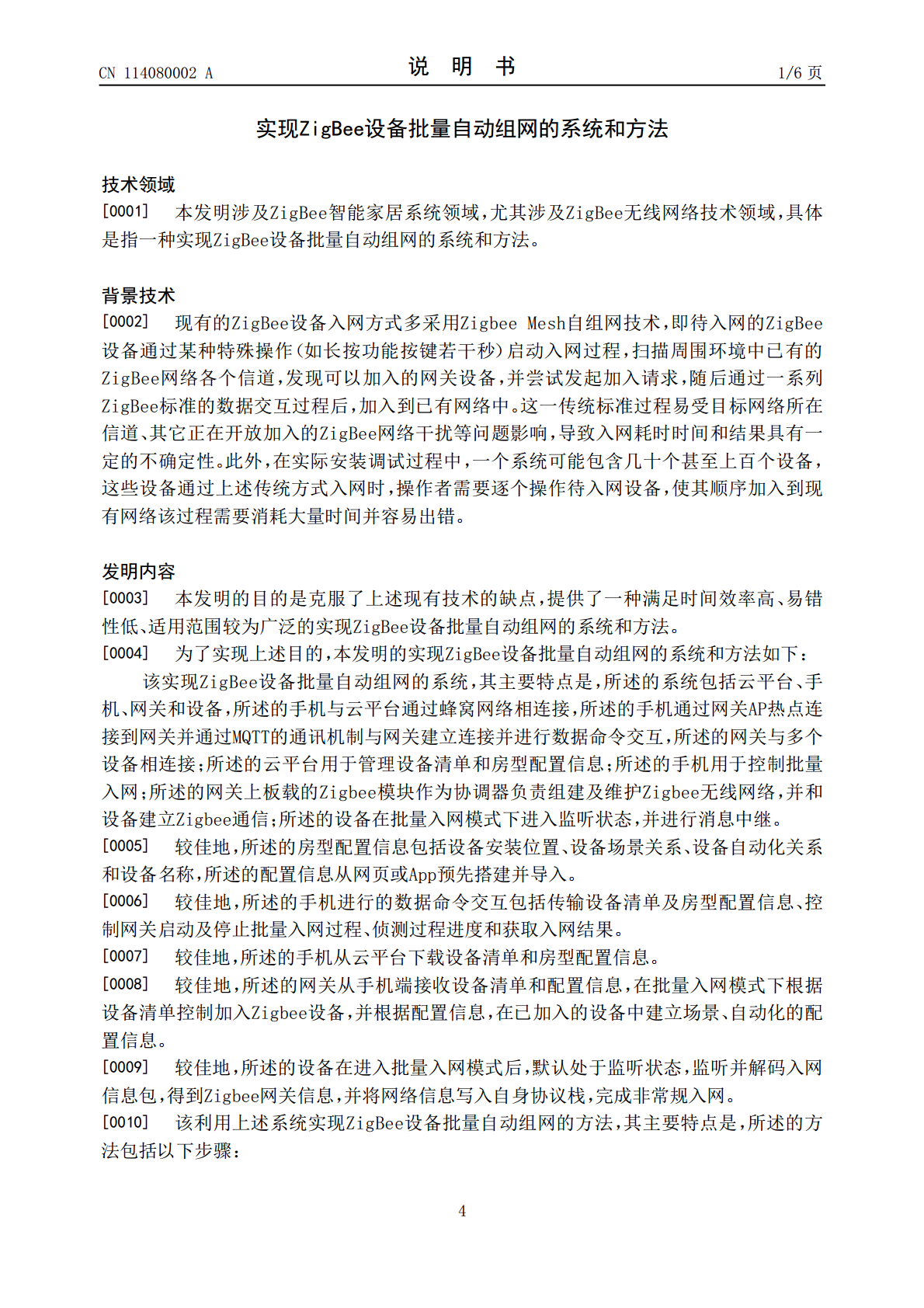

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114080002A(43)申请公布日2022.02.22(21)申请号202010844110.1(22)申请日2020.08.20(71)申请人西蒙电气（中国）有限公司地址226600江苏省南通市海安开发区西蒙路1号(72)发明人李康乐刘佰强(51)Int.Cl.H04W48/08(2009.01)H04W48/16(2009.01)H04W84/18(2009.01)权利要求书2页说明书6页附图1页(54)发明名称实现ZigBee设备批量自动组网的系统和方法(57)摘要本发明涉及一种实现ZigBee设备批量自动组网的系统，包括云平台、手机、网关和设备，所述的手机与云平台通过蜂窝网络相连接，所述的手机通过网关AP热点连接到网关并通过MQTT的通讯机制与网关建立连接并进行数据命令交互；所述的网关上板载的Zigbee模块作为协调器负责组建及维护Zigbee无线网络，并和设备建立Zigbee通信；所述的设备在批量入网模式下进入监听状态，并进行消息中继。本发明还涉及一种实现ZigBee设备批量自动组网的方法。采用了本发明的实现ZigBee设备批量自动组网的系统和方法，提供了一个ZigBee设备批量入网的整体解决方案。整个过程对操作者操作要求低，且耗时短，降低了操作者的技术要求和时间成本，提升了施工效率。CN114080002ACN114080002A权利要求书1/2页1.一种实现ZigBee设备批量自动组网的系统，其特征在于，所述的系统包括云平台、手机、网关和设备，所述的手机与云平台通过蜂窝网络相连接，所述的手机通过网关AP热点连接到网关并通过MQTT的通讯机制与网关建立连接并进行数据命令交互，所述的网关与多个设备相连接；所述的云平台用于管理设备清单和房型配置信息；所述的手机用于控制批量入网；所述的网关上板载的Zigbee模块作为协调器负责组建及维护Zigbee无线网络，并和设备建立Zigbee通信；所述的设备在批量入网模式下进入监听状态，并进行消息中继。2.根据权利要求1所述的实现ZigBee设备批量自动组网的系统，其特征在于，所述的房型配置信息包括设备安装位置、设备场景关系、设备自动化关系和设备名称，所述的配置信息从网页或App预先搭建并导入。3.根据权利要求1所述的实现ZigBee设备批量自动组网的系统，其特征在于，所述的手机进行的数据命令交互包括传输设备清单及房型配置信息、控制网关启动及停止批量入网过程、侦测过程进度和获取入网结果。4.根据权利要求1所述的实现ZigBee设备批量自动组网的系统，其特征在于，所述的手机从云平台下载设备清单和房型配置信息。5.根据权利要求1所述的实现ZigBee设备批量自动组网的系统，其特征在于，所述的网关从手机端接收设备清单和配置信息，在批量入网模式下根据设备清单控制加入Zigbee设备，并根据配置信息，在已加入的设备中建立场景、自动化的配置信息。6.根据权利要求1所述的实现ZigBee设备批量自动组网的系统，其特征在于，所述的设备在进入批量入网模式后，默认处于监听状态，监听并解码入网信息包，得到Zigbee网关信息，并将网络信息写入自身协议栈，完成非常规入网。7.一种利用权利要求1所述的系统实现ZigBee设备批量自动组网的方法，其特征在于，所述的方法包括以下步骤：（1）网关根据设备清单，逐项下发入网信息包，设备应答等待；（2）设备收到网关下发的入网信息包，进行解包；（3）网关按照设备清单逐项下发所有设备，上报结果，根据入网结果再次启动入网或者继续步骤（4）；（4）通过手机程序控制网关下发复位指令，设备倒计时期间内帮助转发，倒计时结束后设备重启进入Zigbee正常模式；（5）网关在后台根据配置表给设备建立场景及自动化的配置关系。8.根据权利要求7所述的实现ZigBee设备批量自动组网的方法，其特征在于，所述的步骤（2）具体包括以下步骤：（2.1）设备收到网关下发的入网信息包，进行解包；（2.2）判断“设备EUI”字段是否为自身字段，如果是，则回复ACK应答包；否则，将信息包原封不动转发；（2.3）网关收到设备的应答包，从设备清单中标记设备为“已入网”；（2.4）判断是否一段时间内未收到设备的应答包，如果是，则标记设备为“超时”；否则，继续步骤（3）。9.根据权利要求7所述的实现ZigBee设备批量自动组网的方法，其特征在于，所述的步骤（3）具体包括以下步骤：2CN114080002A权利要求书2/2页（3.1）网关按照设备清单逐项下发所有设备，上报结果；（3.2）判断是否选择“再次启动入网”，如果是，则网关自动跳过已入网设备，再次逐项下发入网信息包至设备；否则，继续步骤（4）。10.根据权利要求7所述的实现Zig
