一种无尘室恒温恒湿控制系统.pdf

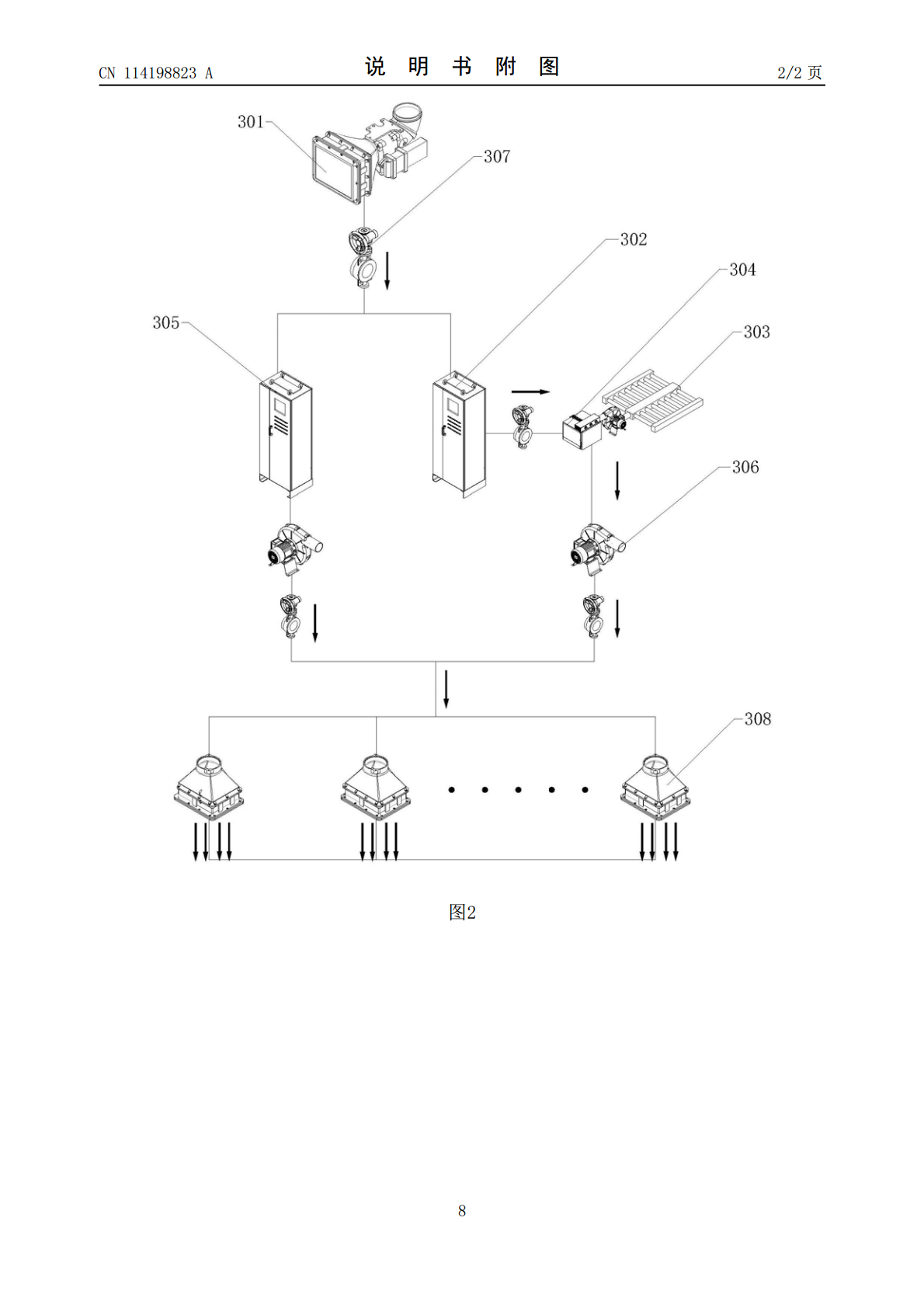

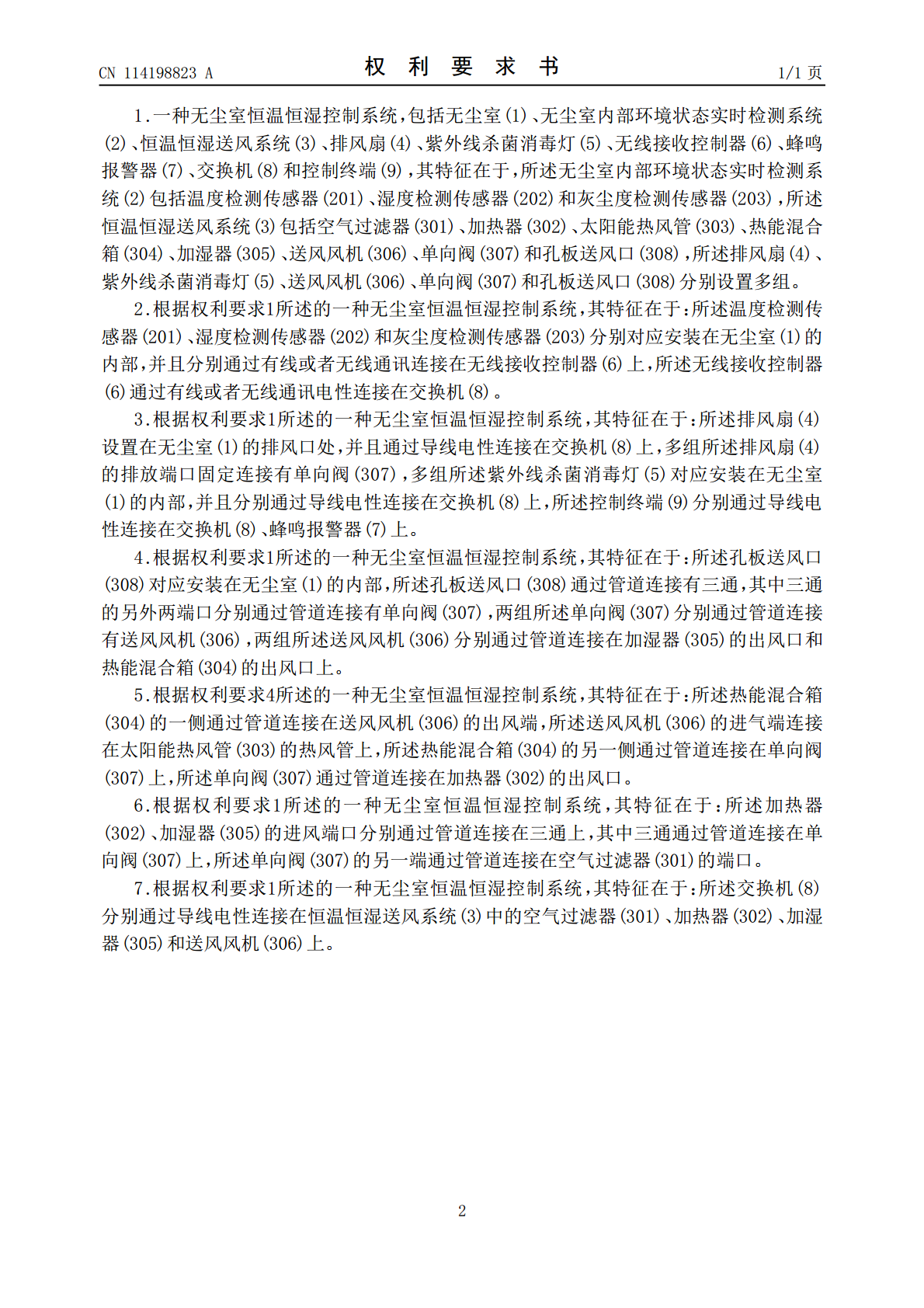

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114198823A(43)申请公布日2022.03.18(21)申请号202111532646.0F24F11/89(2018.01)(22)申请日2021.12.15F24F11/526(2018.01)F24D15/00(2022.01)(71)申请人江阴旭升机电工程有限公司F24F110/10(2018.01)地址214000江苏省无锡市江阴市徐霞客F24F110/20(2018.01)镇峭岐工业园区霞光路10号F24F110/64(2018.01)(72)发明人吴任飞卢从明居培刚(74)专利代理机构无锡嘉驰知识产权代理事务所(普通合伙)32388代理人贾传美(51)Int.Cl.F24F3/167(2021.01)F24F8/10(2021.01)F24F8/22(2021.01)F24F6/00(2006.01)F24F7/007(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种无尘室恒温恒湿控制系统(57)摘要本发明涉及无尘室恒温恒湿控制技术领域，尤其为一种无尘室恒温恒湿控制系统，包括无尘室、无尘室内部环境状态实时检测系统、恒温恒湿送风系统、排风扇、紫外线杀菌消毒灯、无线接收控制器、蜂鸣报警器、交换机和控制终端，本发明通过在热能混合箱的两侧分别设置有加热器、太阳能热风管，可同时控制加热器、太阳能热风管同步运行或者单独使用，增加太阳能加热结构，并将太阳能加热结构和电加热结构混合使用，从而能够节约可再生资源，并达到环保的效果，同时通过在无尘室内部设置有紫外线杀菌消毒灯，在对无尘室进行升温或降温或者换气的过程中一直处于运行状态，有从而在加热或通风降温时，空气循环流动时，对气体中会夹杂着细菌进行杀菌。CN114198823ACN114198823A权利要求书1/1页1.一种无尘室恒温恒湿控制系统，包括无尘室(1)、无尘室内部环境状态实时检测系统(2)、恒温恒湿送风系统(3)、排风扇(4)、紫外线杀菌消毒灯(5)、无线接收控制器(6)、蜂鸣报警器(7)、交换机(8)和控制终端(9)，其特征在于，所述无尘室内部环境状态实时检测系统(2)包括温度检测传感器(201)、湿度检测传感器(202)和灰尘度检测传感器(203)，所述恒温恒湿送风系统(3)包括空气过滤器(301)、加热器(302)、太阳能热风管(303)、热能混合箱(304)、加湿器(305)、送风风机(306)、单向阀(307)和孔板送风口(308)，所述排风扇(4)、紫外线杀菌消毒灯(5)、送风风机(306)、单向阀(307)和孔板送风口(308)分别设置多组。2.根据权利要求1所述的一种无尘室恒温恒湿控制系统，其特征在于：所述温度检测传感器(201)、湿度检测传感器(202)和灰尘度检测传感器(203)分别对应安装在无尘室(1)的内部，并且分别通过有线或者无线通讯连接在无线接收控制器(6)上，所述无线接收控制器(6)通过有线或者无线通讯电性连接在交换机(8)。3.根据权利要求1所述的一种无尘室恒温恒湿控制系统，其特征在于：所述排风扇(4)设置在无尘室(1)的排风口处，并且通过导线电性连接在交换机(8)上，多组所述排风扇(4)的排放端口固定连接有单向阀(307)，多组所述紫外线杀菌消毒灯(5)对应安装在无尘室(1)的内部，并且分别通过导线电性连接在交换机(8)上，所述控制终端(9)分别通过导线电性连接在交换机(8)、蜂鸣报警器(7)上。4.根据权利要求1所述的一种无尘室恒温恒湿控制系统，其特征在于：所述孔板送风口(308)对应安装在无尘室(1)的内部，所述孔板送风口(308)通过管道连接有三通，其中三通的另外两端口分别通过管道连接有单向阀(307)，两组所述单向阀(307)分别通过管道连接有送风风机(306)，两组所述送风风机(306)分别通过管道连接在加湿器(305)的出风口和热能混合箱(304)的出风口上。5.根据权利要求4所述的一种无尘室恒温恒湿控制系统，其特征在于：所述热能混合箱(304)的一侧通过管道连接在送风风机(306)的出风端，所述送风风机(306)的进气端连接在太阳能热风管(303)的热风管上，所述热能混合箱(304)的另一侧通过管道连接在单向阀(307)上，所述单向阀(307)通过管道连接在加热器(302)的出风口。6.根据权利要求1所述的一种无尘室恒温恒湿控制系统，其特征在于：所述加热器(302)、加湿器(305)的进风端口分别通过管道连接在三通上，其中三通通过管道连接在单向阀(307)上，所述单向阀(307)的另一端通过管道连接在空气过滤器(301)的端口。7.根据权利要求1所述的一种无尘室恒温恒湿控制系统，其特征在于：所述交换机(8)分别通过导
