一种养蜂用防叮咬蜂蜜提取养蜂箱.pdf

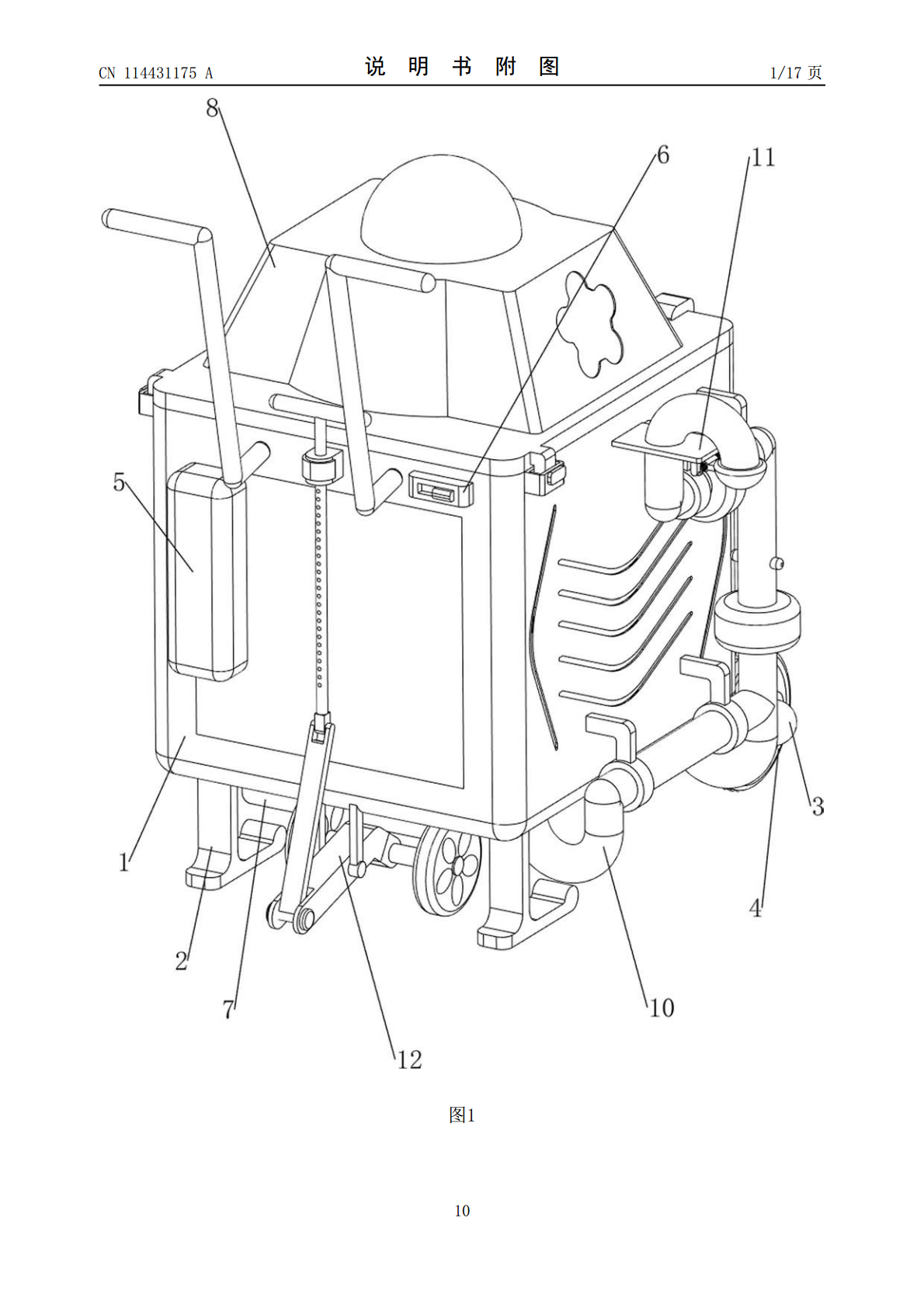

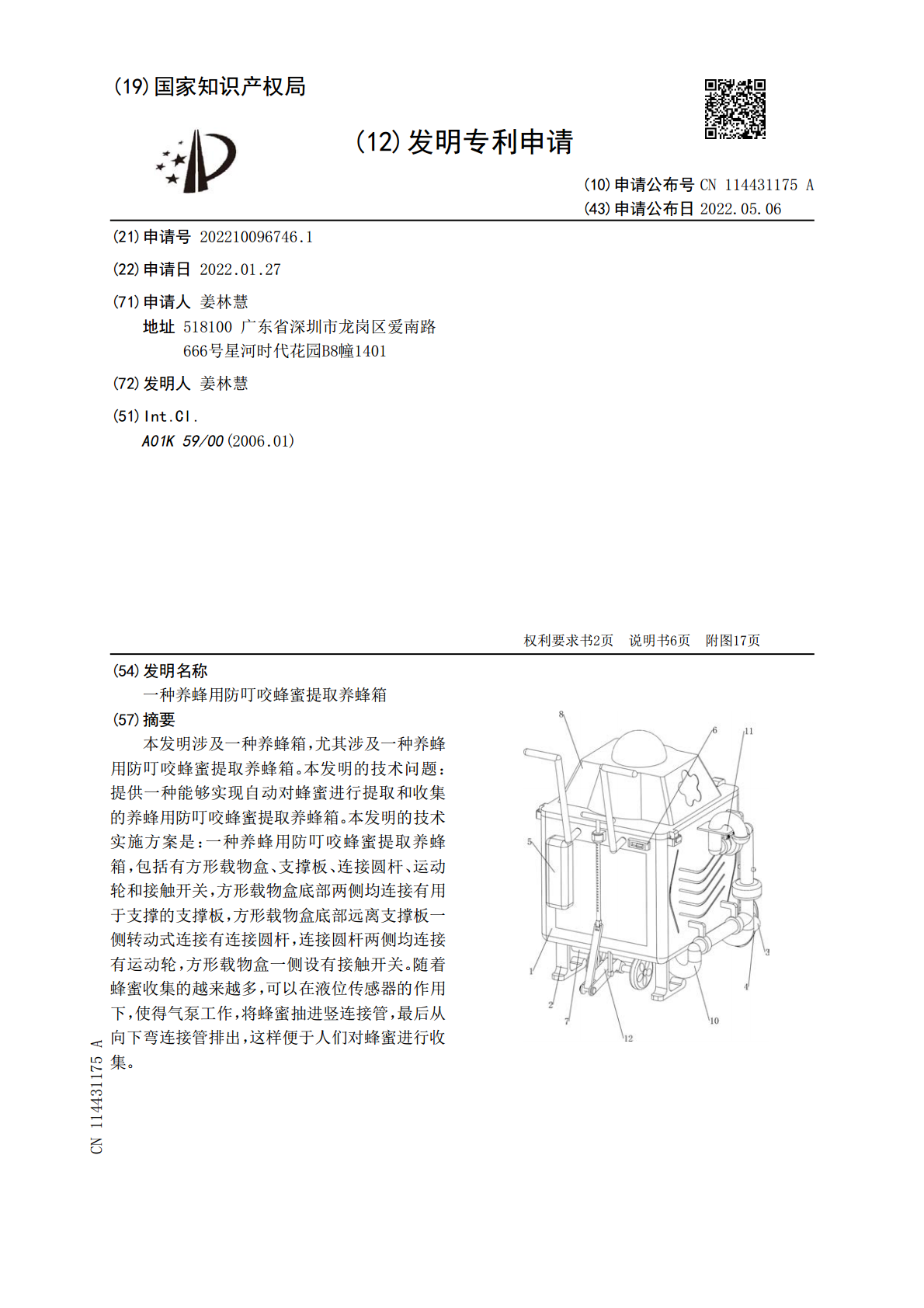

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114431175A(43)申请公布日2022.05.06(21)申请号202210096746.1(22)申请日2022.01.27(71)申请人姜林慧地址518100广东省深圳市龙岗区爱南路666号星河时代花园B8幢1401(72)发明人姜林慧(51)Int.Cl.A01K59/00(2006.01)权利要求书2页说明书6页附图17页(54)发明名称一种养蜂用防叮咬蜂蜜提取养蜂箱(57)摘要本发明涉及一种养蜂箱，尤其涉及一种养蜂用防叮咬蜂蜜提取养蜂箱。本发明的技术问题：提供一种能够实现自动对蜂蜜进行提取和收集的养蜂用防叮咬蜂蜜提取养蜂箱。本发明的技术实施方案是：一种养蜂用防叮咬蜂蜜提取养蜂箱，包括有方形载物盒、支撑板、连接圆杆、运动轮和接触开关，方形载物盒底部两侧均连接有用于支撑的支撑板，方形载物盒底部远离支撑板一侧转动式连接有连接圆杆，连接圆杆两侧均连接有运动轮，方形载物盒一侧设有接触开关。随着蜂蜜收集的越来越多，可以在液位传感器的作用下，使得气泵工作，将蜂蜜抽进竖连接管，最后从向下弯连接管排出，这样便于人们对蜂蜜进行收集。CN114431175ACN114431175A权利要求书1/2页1.一种养蜂用防叮咬蜂蜜提取养蜂箱，其特征是：包括有方形载物盒（1）、支撑板（2）、连接圆杆（3）、运动轮（4）、接触开关（6）、旋转机构（7）、防溅出机构（8）和压实机构（9），方形载物盒（1）底部两侧均连接有用于支撑的支撑板（2），方形载物盒（1）底部远离支撑板（2）一侧转动式连接有连接圆杆（3），连接圆杆（3）两侧均连接有运动轮（4），方形载物盒（1）一侧设有接触开关（6），方形载物盒（1）上设有旋转机构（7），方形载物盒（1）上部设有防溅出机构（8），防溅出机构（8）和方形载物盒（1）上部之间设有用于压蜜脾的压实机构（9）。2.按照权利要求1所述的一种养蜂用防叮咬蜂蜜提取养蜂箱，其特征是：旋转机构（7）包括有下连接框（71）、转动孔框（72）、连接圆板（73）、减速电机（74）、连接轴（75）、平皮带（76）和第一压力传感器（77），方形载物盒（1）底部一侧设有下连接框（71），方形载物盒（1）内底壁中间转动式连接有连接圆板（73），连接圆板（73）顶部设有转动孔框（72），转动孔框（72）内底壁的一侧设有第一压力传感器（77），方形载物盒（1）内底部中间转动式连接有连接轴（75），连接轴（75）顶部和连接圆板（73）连接，下连接框（71）内底壁一侧设有减速电机（74），减速电机（74）输出轴下部和连接轴（75）通过皮带轮之间绕有用于传送动力的平皮带（76）。3.按照权利要求2所述的一种养蜂用防叮咬蜂蜜提取养蜂箱，其特征是：防溅出机构（8）包括有初级连接块（81）、孔平板（82）、隆起板（83）、固定框（84）、插块（85）和方板插销（86），方形载物盒（1）一侧转动式连接有初级连接块（81），初级连接块（81）一侧设有孔平板（82），孔平板（82）顶部中间设有隆起板（83），方形载物盒（1）远离初级连接块（81）两侧均连接有固定框（84），孔平板（82）两侧均连接有插块（85），固定框（84）上均滑动式连接有方板插销（86）。4.按照权利要求3所述的一种养蜂用防叮咬蜂蜜提取养蜂箱，其特征是：压实机构（9）包括有第二压力传感器（91）、第一固定架（92）、电动推杆（93）、封口块（94）、连接板（95）、压平板（96）和第一复位弹簧（97），方形载物盒（1）靠近固定框（84）一侧设有第二压力传感器（91），隆起板（83）内设有第一固定架（92），第一固定架（92）中间设有电动推杆（93），电动推杆（93）伸缩杆底部转动式连接有连接板（95），连接板（95）下部滑动式连接有用于封住转动孔框（72）顶部的封口块（94），封口块（94）上滑动式连接有压平板（96），压平板（96）与连接板（95）连接，封口块（94）顶部横向等距均匀设有多个第一复位弹簧（97）。5.按照权利要求4所述的一种养蜂用防叮咬蜂蜜提取养蜂箱，其特征是：还包括有吸出机构（10），吸出机构（10）包括有液位传感器（101）、第二固定架（102）、连接弧形管（103）、横连接管（104）、竖连接管（105）、向下弯连接管（106）和水泵（107），方形载物盒（1）内壁一侧设有液位传感器（101），方形载物盒（1）外壁设有多个第二固定架（102），一侧两个第二固定架（102）和另一侧的两个第二固定架（102）之间均设有横连接管（104），横连接管（104）一侧之间设有竖连接管（105），上侧的横连接管（104）一侧设有向下弯连接管（106），下部的横连接管（104）一侧和竖连接管（105）底部均设有连接弧形
