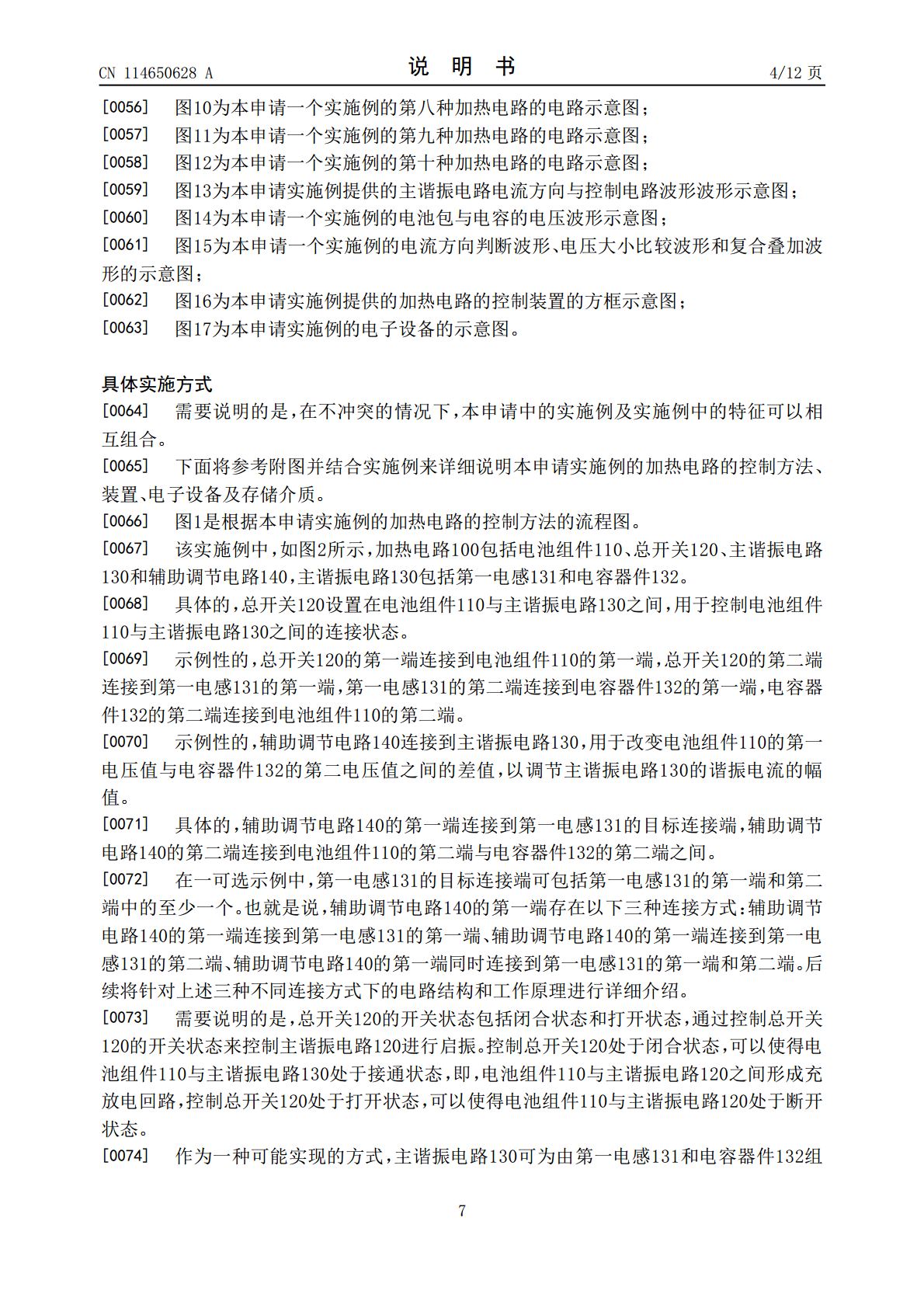

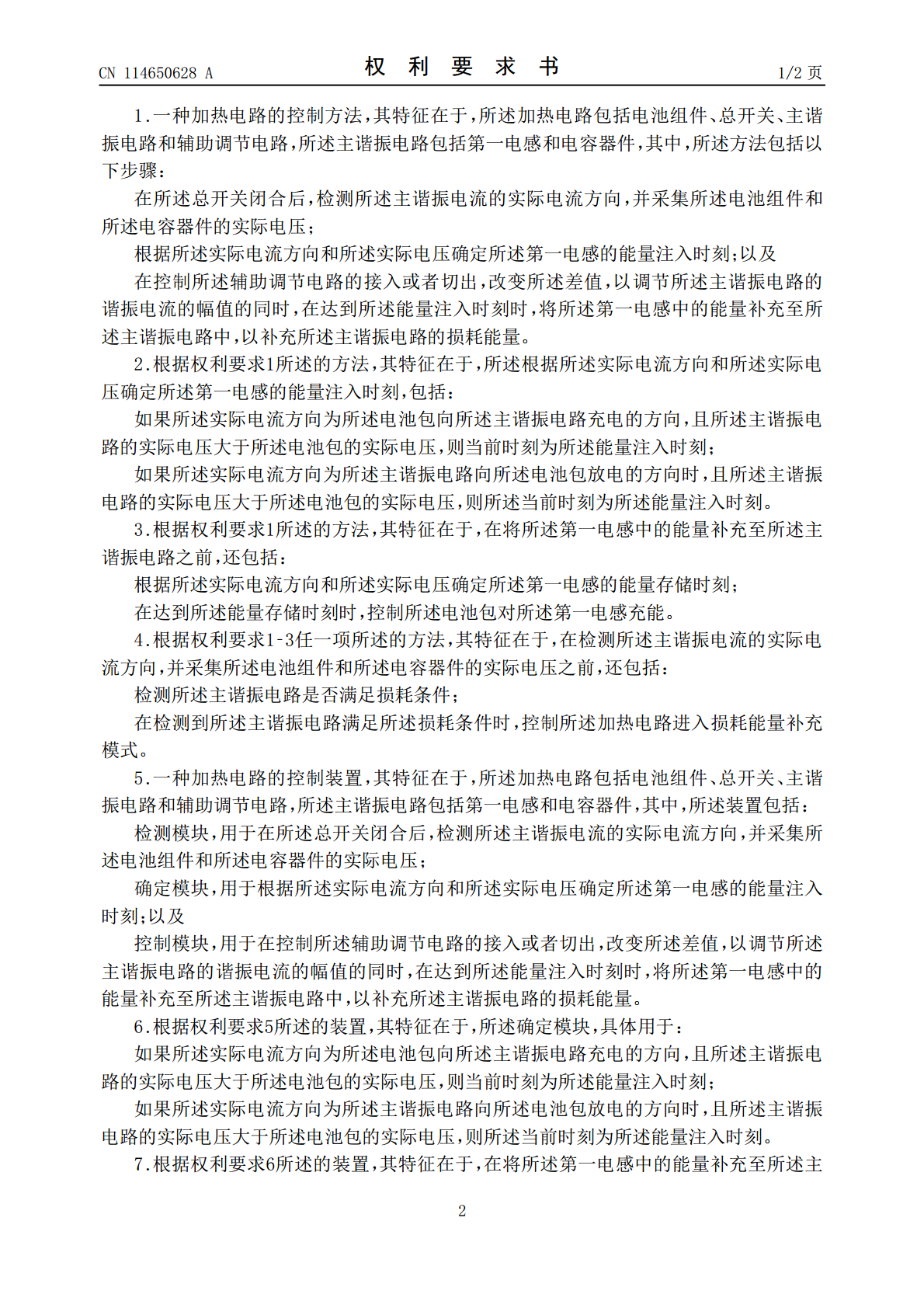

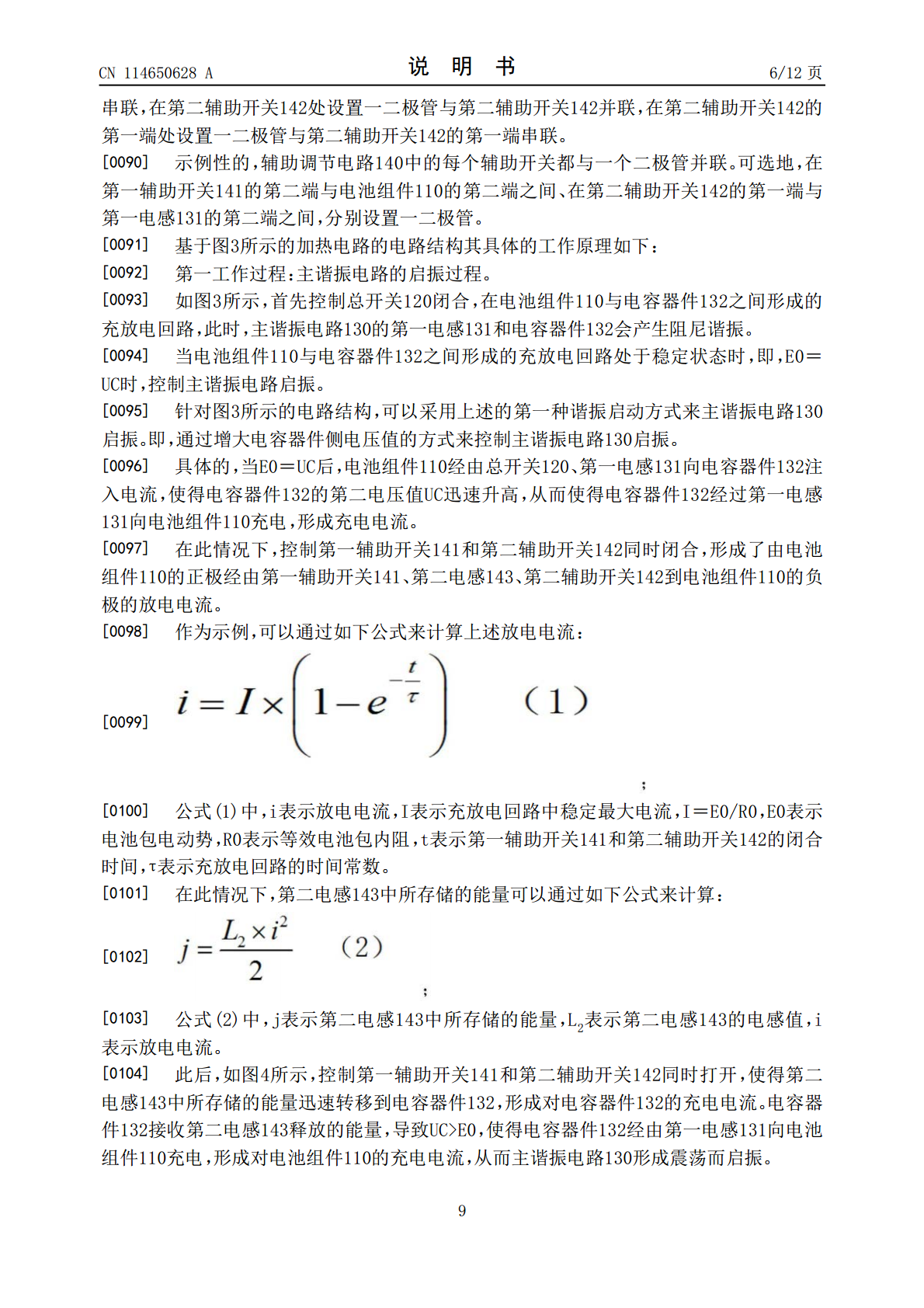

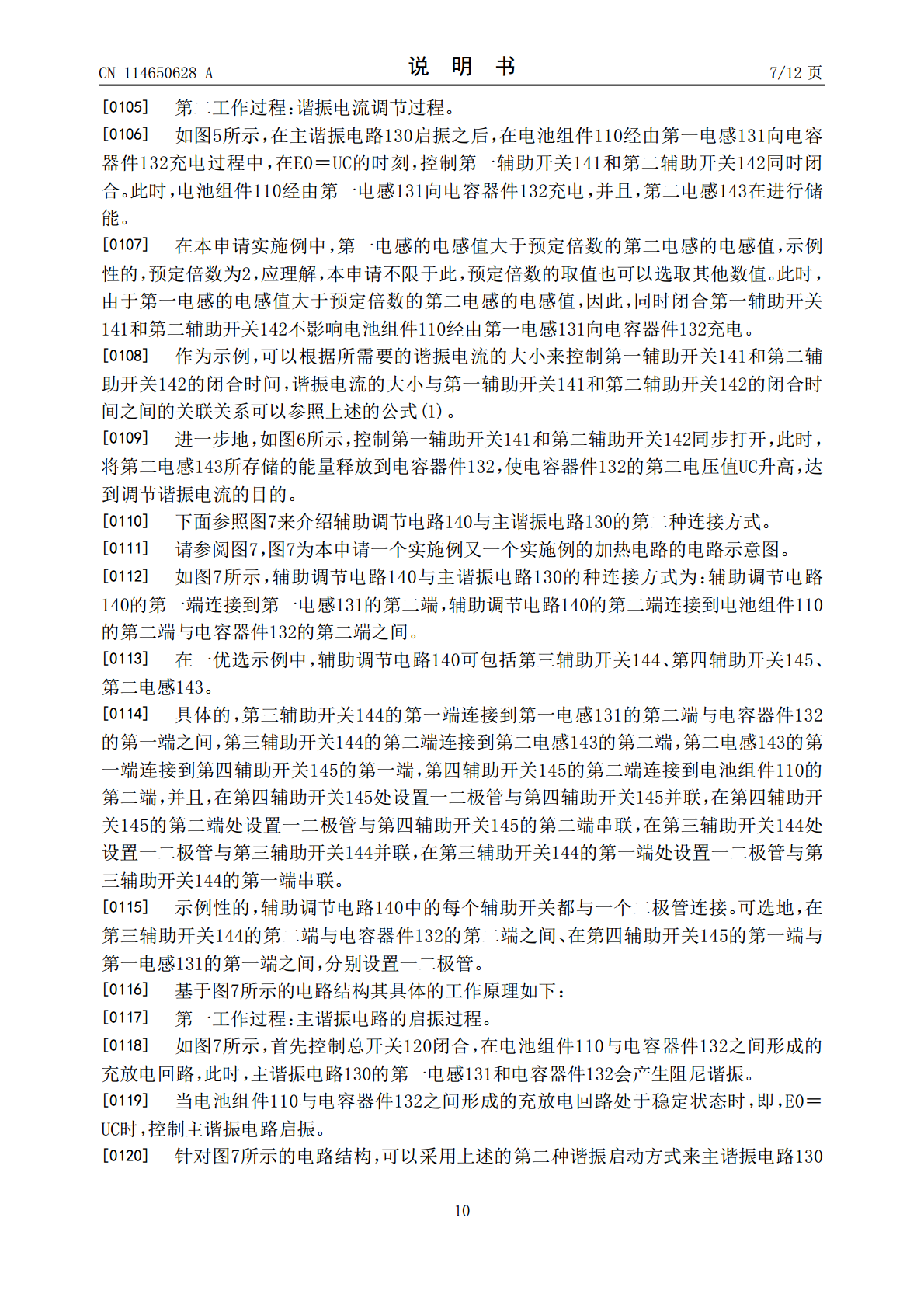

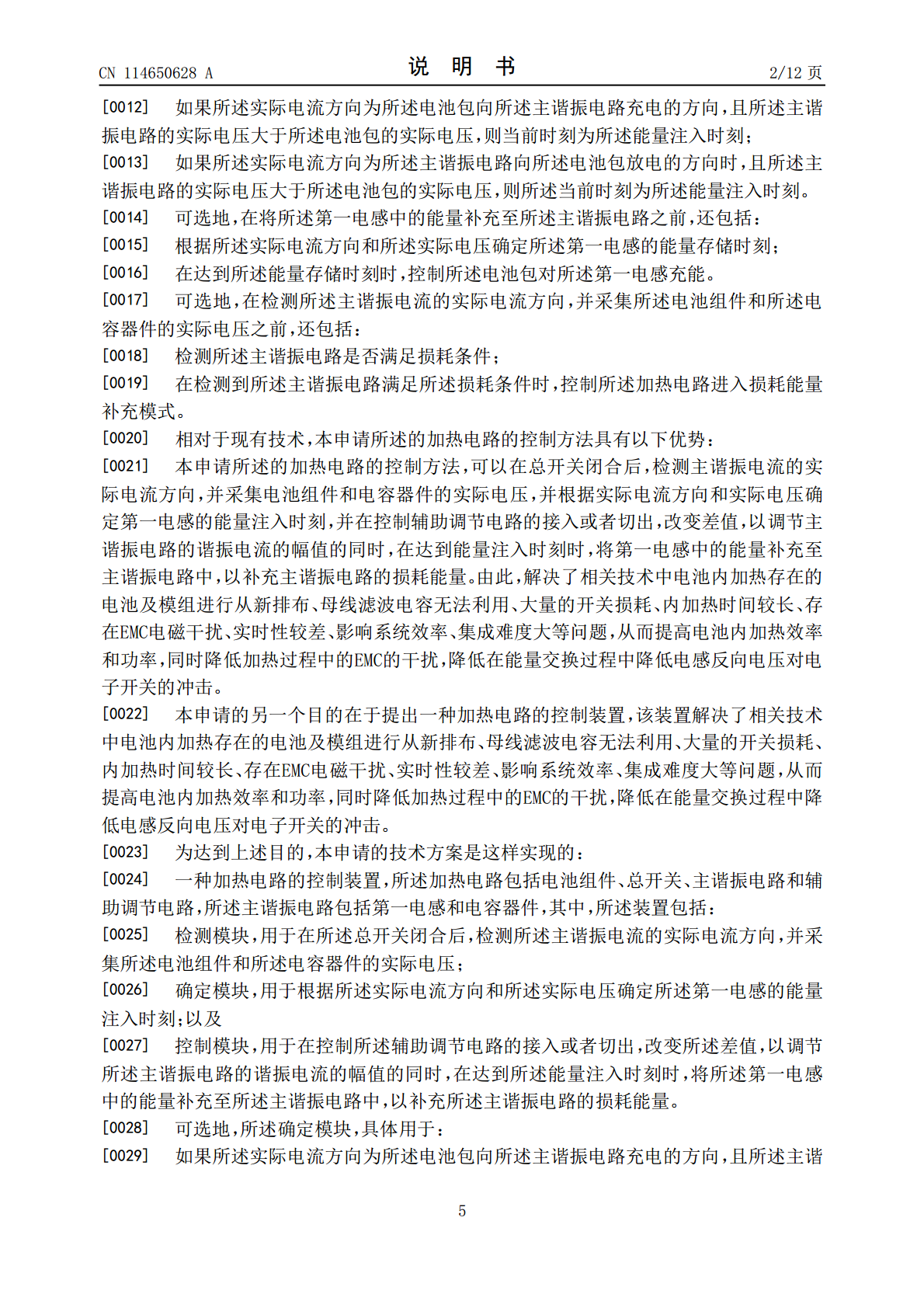

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114650628A(43)申请公布日2022.06.21(21)申请号202210346653.X(22)申请日2022.03.31(71)申请人蜂巢能源科技（无锡）有限公司地址214105江苏省无锡市锡山经济开发区东部园大成路1066号(72)发明人颜广博苗贺明(74)专利代理机构北京清亦华知识产权代理事务所(普通合伙)11201专利代理师张文姣(51)Int.Cl.H05B1/02(2006.01)H05B3/00(2006.01)H05K9/00(2006.01)H01M10/6571(2014.01)权利要求书2页说明书12页附图7页(54)发明名称加热电路的控制方法、装置、电子设备及存储介质(57)摘要本申请涉及一种加热电路的控制方法、装置、电子设备及存储介质，加热电路包括电池组件、总开关、主谐振电路和辅助调节电路，主谐振电路包括第一电感和电容器件，其中，方法包括：在总开关闭合后，检测主谐振电流的实际电流方向，并采集电池组件和电容器件的实际电压；根据实际电流方向和实际电压确定第一电感的能量注入时刻；在控制辅助调节电路的接入或者切出，改变差值，以调节主谐振电路的谐振电流的幅值的同时，在达到能量注入时刻时，将第一电感中的能量补充至主谐振电路中，以补充主谐振电路的损耗能量。由此，可以提高电池内加热效率和功率，同时降低加热过程中的EMC的干扰，降低在能量交换过程中降低电感反向电压对电子开关的冲击。CN114650628ACN114650628A权利要求书1/2页1.一种加热电路的控制方法，其特征在于，所述加热电路包括电池组件、总开关、主谐振电路和辅助调节电路，所述主谐振电路包括第一电感和电容器件，其中，所述方法包括以下步骤：在所述总开关闭合后，检测所述主谐振电流的实际电流方向，并采集所述电池组件和所述电容器件的实际电压；根据所述实际电流方向和所述实际电压确定所述第一电感的能量注入时刻；以及在控制所述辅助调节电路的接入或者切出，改变所述差值，以调节所述主谐振电路的谐振电流的幅值的同时，在达到所述能量注入时刻时，将所述第一电感中的能量补充至所述主谐振电路中，以补充所述主谐振电路的损耗能量。2.根据权利要求1所述的方法，其特征在于，所述根据所述实际电流方向和所述实际电压确定所述第一电感的能量注入时刻，包括：如果所述实际电流方向为所述电池包向所述主谐振电路充电的方向，且所述主谐振电路的实际电压大于所述电池包的实际电压，则当前时刻为所述能量注入时刻；如果所述实际电流方向为所述主谐振电路向所述电池包放电的方向时，且所述主谐振电路的实际电压大于所述电池包的实际电压，则所述当前时刻为所述能量注入时刻。3.根据权利要求1所述的方法，其特征在于，在将所述第一电感中的能量补充至所述主谐振电路之前，还包括：根据所述实际电流方向和所述实际电压确定所述第一电感的能量存储时刻；在达到所述能量存储时刻时，控制所述电池包对所述第一电感充能。4.根据权利要求1‑3任一项所述的方法，其特征在于，在检测所述主谐振电流的实际电流方向，并采集所述电池组件和所述电容器件的实际电压之前，还包括：检测所述主谐振电路是否满足损耗条件；在检测到所述主谐振电路满足所述损耗条件时，控制所述加热电路进入损耗能量补充模式。5.一种加热电路的控制装置，其特征在于，所述加热电路包括电池组件、总开关、主谐振电路和辅助调节电路，所述主谐振电路包括第一电感和电容器件，其中，所述装置包括：检测模块，用于在所述总开关闭合后，检测所述主谐振电流的实际电流方向，并采集所述电池组件和所述电容器件的实际电压；确定模块，用于根据所述实际电流方向和所述实际电压确定所述第一电感的能量注入时刻；以及控制模块，用于在控制所述辅助调节电路的接入或者切出，改变所述差值，以调节所述主谐振电路的谐振电流的幅值的同时，在达到所述能量注入时刻时，将所述第一电感中的能量补充至所述主谐振电路中，以补充所述主谐振电路的损耗能量。6.根据权利要求5所述的装置，其特征在于，所述确定模块，具体用于：如果所述实际电流方向为所述电池包向所述主谐振电路充电的方向，且所述主谐振电路的实际电压大于所述电池包的实际电压，则当前时刻为所述能量注入时刻；如果所述实际电流方向为所述主谐振电路向所述电池包放电的方向时，且所述主谐振电路的实际电压大于所述电池包的实际电压，则所述当前时刻为所述能量注入时刻。7.根据权利要求6所述的装置，其特征在于，在将所述第一电感中的能量补充至所述主2CN114650628A权利要求书2/2页谐振电路之前，所述控制模块，还用于：根据所述实际电流方向和所述实际电压确定所述第一电感的能量存储时刻；在达到所述能量存储时刻时，控制所述电池包对所述第一电感充能。8.根据权利要
