用于控制消防泵启停的消防电气控制柜.pdf

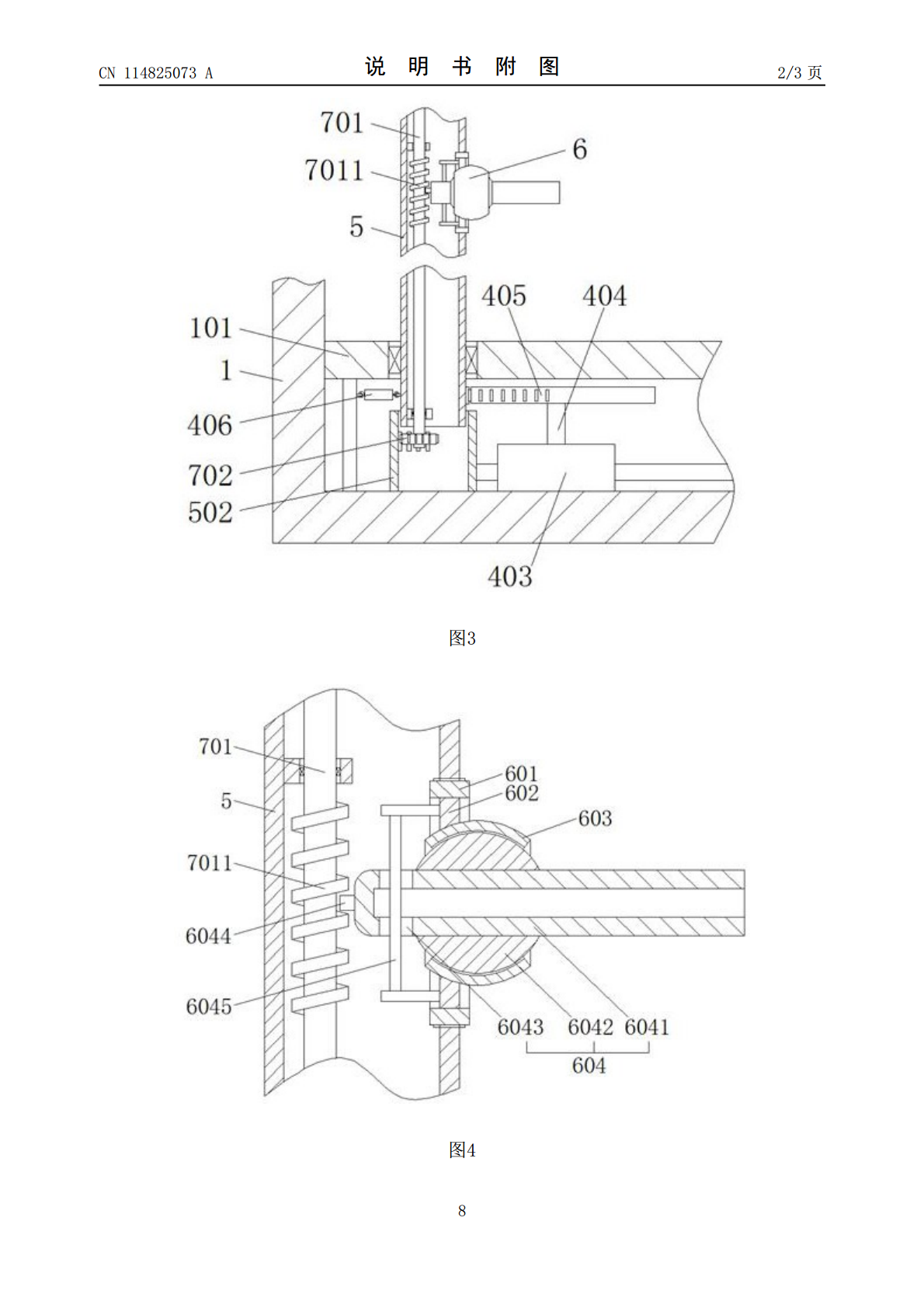

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114825073A(43)申请公布日2022.07.29(21)申请号202210754607.3(22)申请日2022.06.30(71)申请人江苏河马自动化设备有限公司地址226000江苏省南通市海安市开发区鑫来路64号(72)发明人卜永华(74)专利代理机构南通国鑫智汇知识产权代理事务所(普通合伙)32606专利代理师王薇薇(51)Int.Cl.H02B1/28(2006.01)A62C3/16(2006.01)A62C37/40(2006.01)H02B1/56(2006.01)H02B1/32(2006.01)权利要求书1页说明书4页附图3页(54)发明名称用于控制消防泵启停的消防电气控制柜(57)摘要本发明公开了用于控制消防泵启停的消防电气控制柜，涉及电气控制柜的技术领域，包括柜体，所述柜体的上端开设有排放口，所述柜体上端的一侧安装有蜂鸣器，所述柜体的一侧铰接设置有门板，所述门板朝向柜体内部的外壁安装有火焰监测器，所述柜体的下端安装有分割板，所述分割板上方为安装室，所述分割板的下方为驱动室，所述安装室的两侧分别安装有风管，所述风管外壁安装有多组喷头，所述驱动室的内部安装有进气装置和处理器。本发明，涡轮组件通过非标齿轮带动风管往复旋转，使喷头周向运动，同时风管往复旋转会带动驱动组件内的第一转轴往复旋转，第一转轴通过螺旋滑槽带动喷头上下摆动，从而增加风吹的面积，对柜体内进行均匀的散热。CN114825073ACN114825073A权利要求书1/1页1.用于控制消防泵启停的消防电气控制柜，包括柜体（1），所述柜体（1）的上端开设有排放口，所述柜体（1）上端的一侧安装有蜂鸣器，所述柜体（1）的一侧铰接设置有门板（102），所述门板（102）朝向柜体（1）内部的外壁安装有火焰监测器（9），所述柜体（1）的下端安装有分割板（101），所述分割板（101）上方为安装室（2），所述安装室（2）的内部安装有用于控制消防泵启停的控制器，所述分割板（101）的下方为驱动室（3），其特征在于，所述安装室（2）的两侧分别安装有风管（5），所述风管（5）的下端转动连接有连接筒（502），所述连接筒（502）固定于柜体（1）底部，所述风管（5）外壁安装有多组喷头（6），所述驱动室（3）的内部安装有进气装置（4）和处理器（8）；所述进气装置（4）包括过滤箱（401），所述过滤箱（401）的一侧通过管道连接有风泵，所述过滤箱（401）的另一侧通过管道连接有分流管（402），所述分流管（402）中间位置安装有储气罐（408），所述分流管（402）与储气罐（408）之间设置有电磁阀，所述储气罐（408）内部填充有二氧化碳，所述分流管（402）的两端分别连接有涡轮组件（403），所述涡轮组件（403）的出风端与风管（5）连通，所述涡轮组件（403）的中心轴位置转动设置有第二转轴（404），所述第二转轴（404）的上端安装有非标齿轮（405），所述非标齿轮（405）部分的外壁设置有第二齿牙，所述风管（5）下端的外壁设置有配合非标齿轮（405）使用的第一齿牙，所述风管（5）的一侧设置有拉伸弹簧（406），所述拉伸弹簧（406）的一端固定于驱动室（3）的内部；所述喷头（6）包括安装环（601），所述安装环（601）与风管（5）螺纹连接，所述安装环（601）的内部设置有安装板（602），所述安装板（602）的中间位置设置有环形安装罩（603），所述环形安装罩（603）的内部设置有喷气管（604），所述风管（5）的内部设置有驱动喷气管（604）运动的驱动组件（7）；所述喷气管（604）由进气管（6041）和球型凸块（6042）组成，所述进气管（6041）位于风管（5）内部的一端开设有两个进气孔（6043），两个所述进气孔（6043）上下对称设置，所述安装板（602）的外壁安装有导向杆（6045），所述导向杆（6045）与进气孔（6043）滑动连接；所述驱动组件（7）包括第一转轴（701），所述第一转轴（701）的外壁设置有多个螺旋滑槽（7011），所述进气管（6041）的一端设置有配合螺旋滑槽（7011）使用的限位杆（6044），所述第一转轴（701）的下端安装有第二齿轮（702），所述连接筒（502）的内部开设有配合第二齿轮（702）使用的齿槽。2.根据权利要求1所述的用于控制消防泵启停的消防电气控制柜，其特征在于，所述涡轮组件（403）包括外壳（4031），所述外壳（4031）的中心轴位置转动设置有转棍（4032），所述转棍（4032）的外壁安装有多组扇叶（4033），所述第二转轴（404）与转棍（4032）固定连接。3.根据权利要求1所述的用于控制消防泵启停的消防电气控制柜，其特征在于，所述
