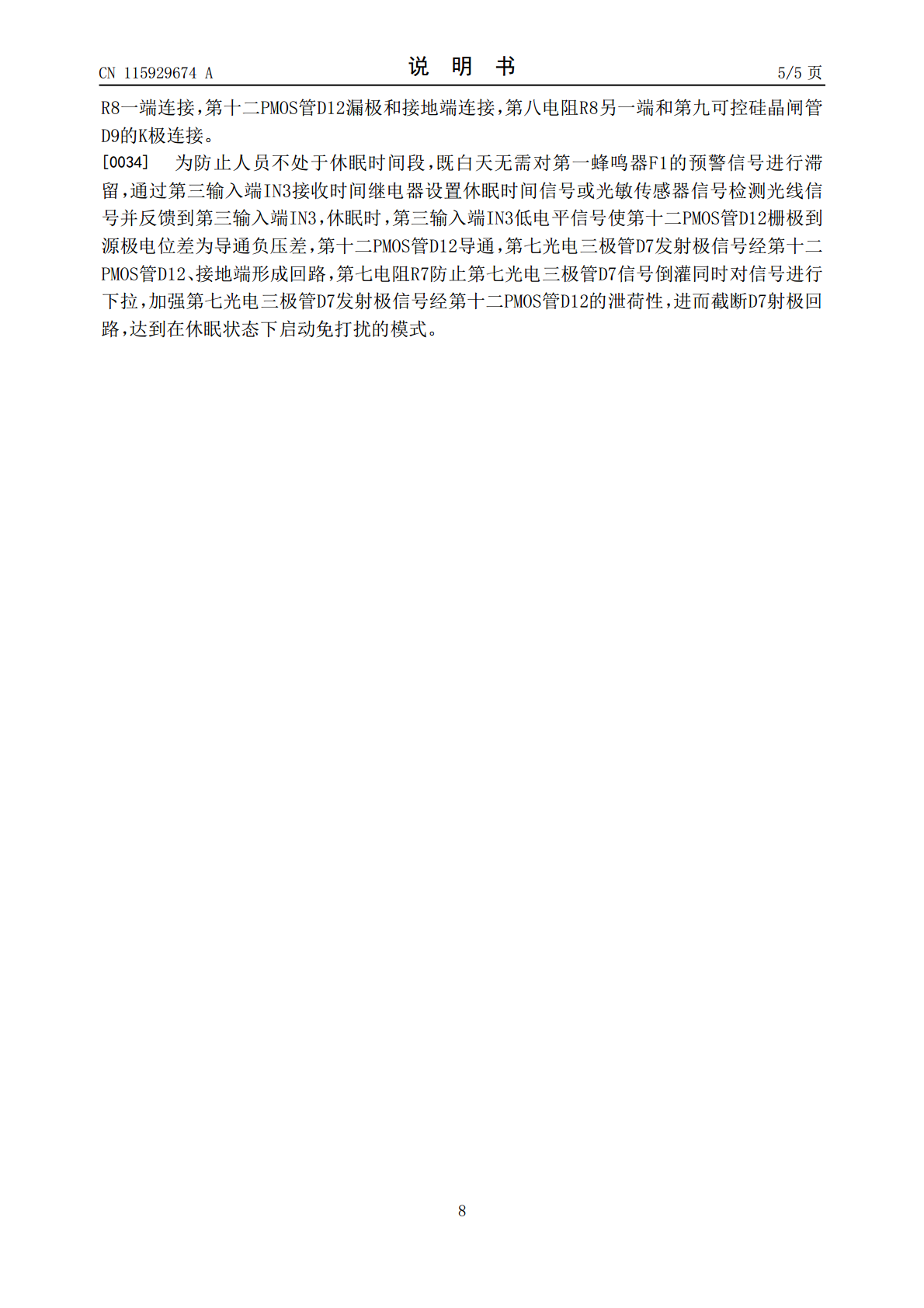

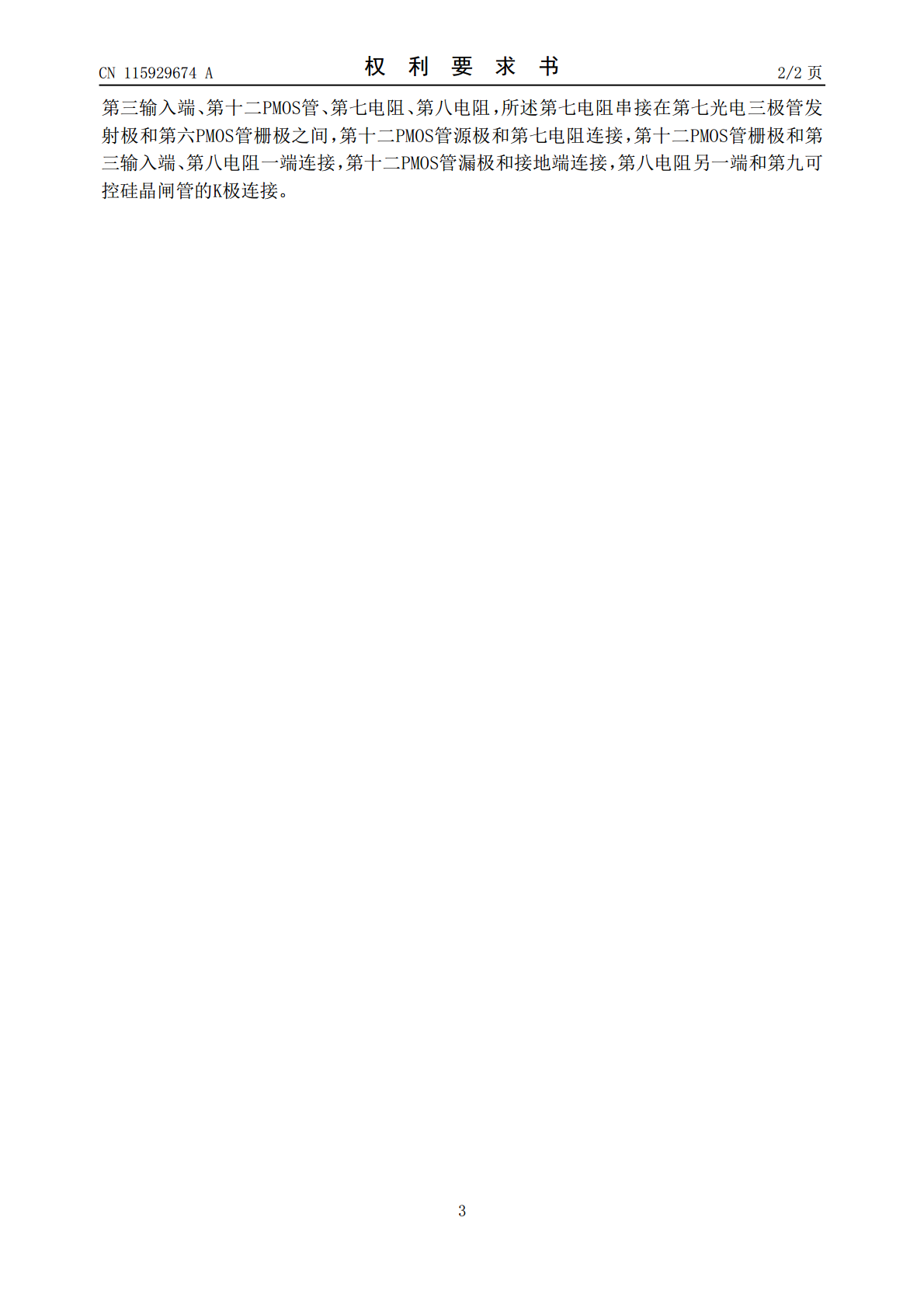

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115929674A(43)申请公布日2023.04.07(21)申请号202211614270.2(22)申请日2022.12.15(71)申请人无锡市博特电器有限公司地址214000江苏省无锡市无锡惠山经济开发区玉祁配套区祁北路127(72)发明人韦和鹏廖振(74)专利代理机构北京汇捷知识产权代理事务所(普通合伙)11531专利代理师于武贵(51)Int.Cl.F04D27/00(2006.01)权利要求书2页说明书5页附图1页(54)发明名称智能红外遥控加湿电风扇(57)摘要本发明公开了智能红外遥控加湿电风扇，包括控制模块、遥控器，其特征在于，所述控制模块包括第一输入端、第二输入端、第一输出端、第一比较器、第一蜂鸣器、第一电位器、第一电容、第一红外发射管、第二红外接收管、第三NMOS管、第四PMOS管、第五发光二极管，所述第一输入端和第一红外发射管阳极连接，第一红外发射管和第二红外接收管组成第一光耦模块，第一红外发射管阴极和接地端连接，第二红外接收管集电极和电源连接。本发明可在不同时间段进行合适预警提示，防止打扰人员休眠。CN115929674ACN115929674A权利要求书1/2页1.智能红外遥控加湿电风扇，包括控制模块、遥控器，其特征在于，所述控制模块包括第一输入端、第二输入端、第一输出端、第一比较器、第一蜂鸣器、第一电位器、第一电容、第一红外发射管、第二红外接收管、第三NMOS管、第四PMOS管、第五发光二极管，所述第一输入端和第一红外发射管阳极连接，第一红外发射管和第二红外接收管组成第一光耦模块，第一红外发射管阴极和接地端连接，第二红外接收管集电极和电源连接，第二红外接收管发射极和第一电容一端、第三NMOS管栅极连接，第一电容另一端和接地端连接，第三NMOS管漏极和电源连接，第三NMOS管源极和第四PMOS管源极连接，第四PMOS管漏极和第一输出端、第五发光二极管阳极连接，第五发光二极管阴极和接地端连接，第四PMOS管栅极和第一蜂鸣器一端、第一比较器输出端连接，第一蜂鸣器另一端和接地端连接，第一比较器反相端和第一电位器抽头端连接，第一电位器两端分别和电源以及接地端连接，第一比较器同相端和第二输入端连接，所述控制模块设置在风扇内部，控制模块和加湿电风扇启动电机连接，遥控器内设置有发射模块，用于发射红外信号到控制模块。2.根据权利要求1所述的智能红外遥控加湿电风扇，其特征在于，所述控制模块还包括第二电容、第二电阻、第六PMOS管、第七光电三极管、第八发光二极管、第九可控硅晶闸管，所述第六PMOS管源极和漏极串接在第一比较器输出端和第一蜂鸣器之间，第六PMOS管栅极和第七光电三极管发射极连接，第七光电三极管和第八发光二极管组成第二光耦模块，第八发光二极管阴极和第九可控硅晶闸管的A极连接，第九可控硅晶闸管的K极和接地端连接，第九可控硅晶闸管的G极和第二电阻一端、第二电容一端连接，第二电容另一端和接地端连接，第二电阻另一端、第八发光二极管阳极、第七光电三极管集电极均和第一比较器输出端连接。3.根据权利要求1所述的智能红外遥控加湿电风扇，其特征在于，所述控制模块还包括第三电阻、第二输出端，所述第二输出端串接在第三NMOS管源极和第四PMOS管源极之间，第三电阻一端和第二输出端连接，另一端和接地端连接。4.根据权利要求2所述的智能红外遥控加湿电风扇，其特征在于，所述控制模块还包括第十二极管，所述第十二极管阳极和第二电容一端、第二电阻一端连接，第十二极管阴极和第九可控硅晶闸管的G极连接。5.根据权利要求4所述的智能红外遥控加湿电风扇，其特征在于，所述控制模块还包括第四电阻，所述第四电阻一端和第二电容一端、第二电阻一端、第十二极管阳极连接，第四电阻另一端和接地端连接。6.根据权利要求1所述的智能红外遥控加湿电风扇，其特征在于，所述控制模块还包括第五电阻，所述第五电阻一端和第一电容一端、第三NMOS管栅极、第二红外接收管发射极连接，第五电阻另一端和接地端连接。7.根据权利要求2所述的智能红外遥控加湿电风扇，其特征在于，所述控制模块还包括第十一二极管，所述第十一二极管阴极和第二电阻连接，第十一二极管阳极和第一比较器输出端、第四PMOS管栅极连接。8.根据权利要求2所述的智能红外遥控加湿电风扇，其特征在于，所述控制模块还包括第六电阻，所述第六电阻一端和第五发光二极管阴极连接，第六电阻另一端和第一比较器输出端连接。9.根据权利要求2所述的智能红外遥控加湿电风扇，其特征在于，所述控制模块还包括2CN115929674A权利要求书2/2页第三输入端、第十二PMOS管、第七电阻、第八电阻，所述第七电阻串接在第七光电三极管发射极和第六PMOS管栅极之间，第十二PMOS管源极和第七
