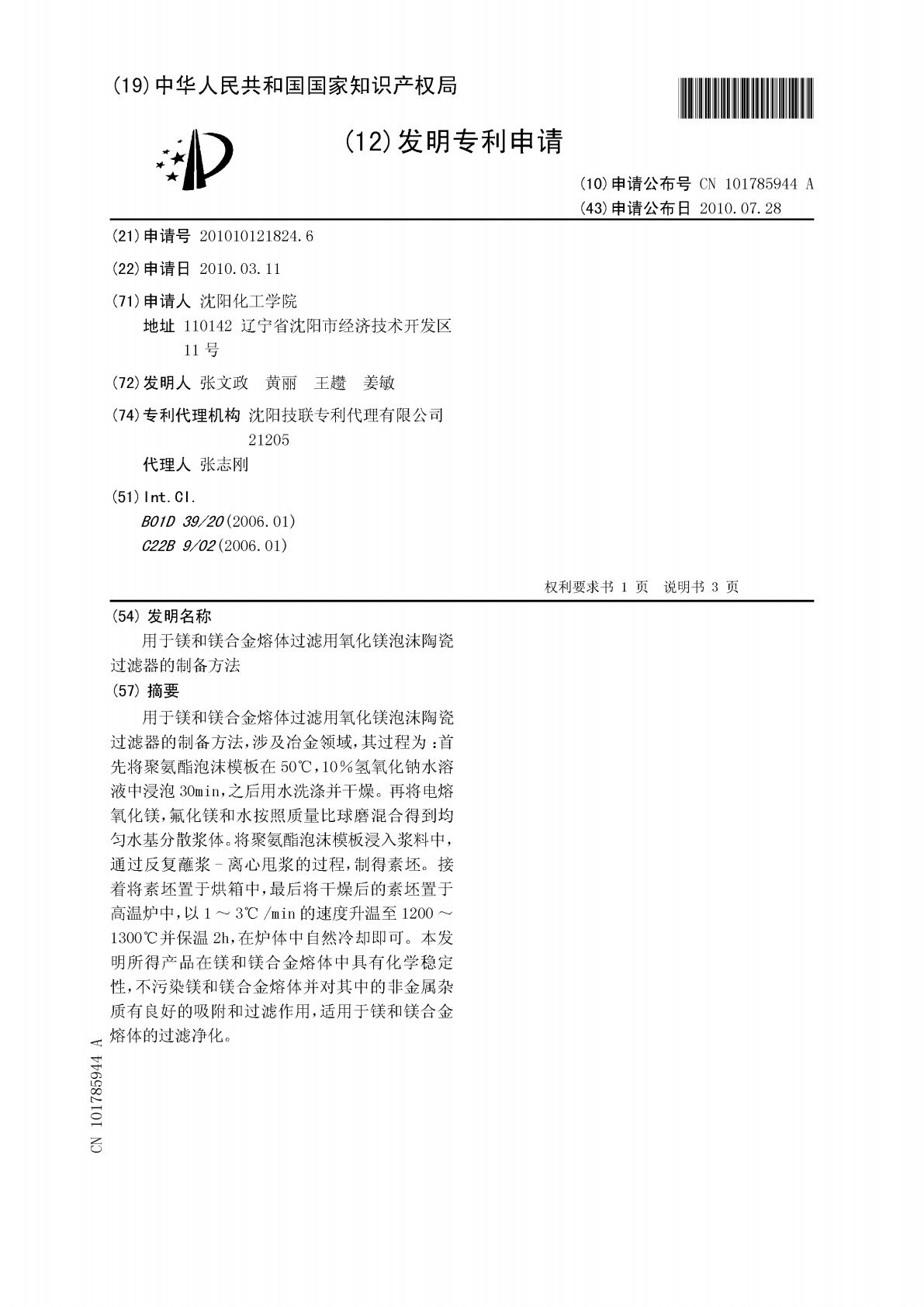

用于镁和镁合金熔体过滤用氧化镁泡沫陶瓷过滤器的制备方法.pdf

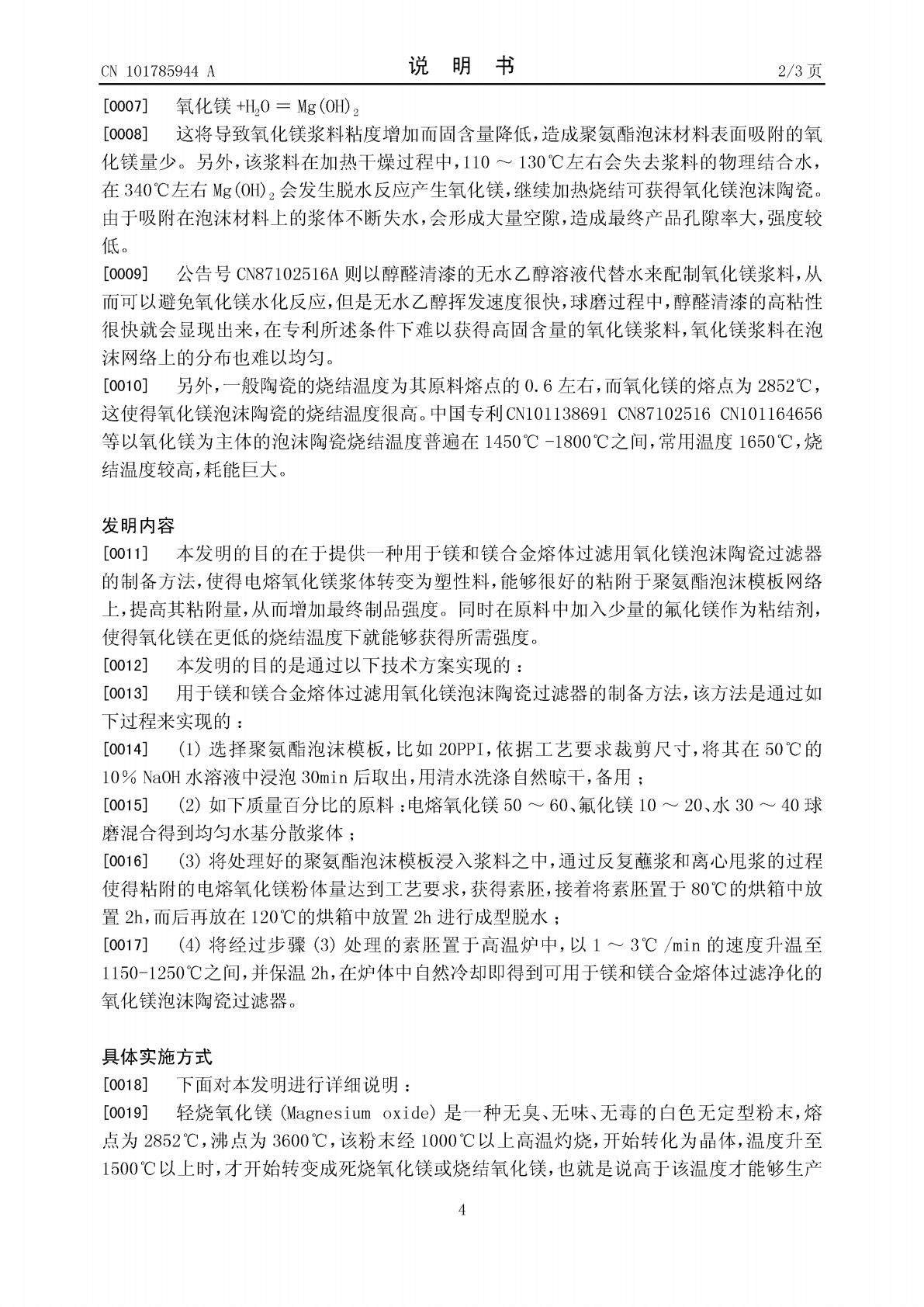

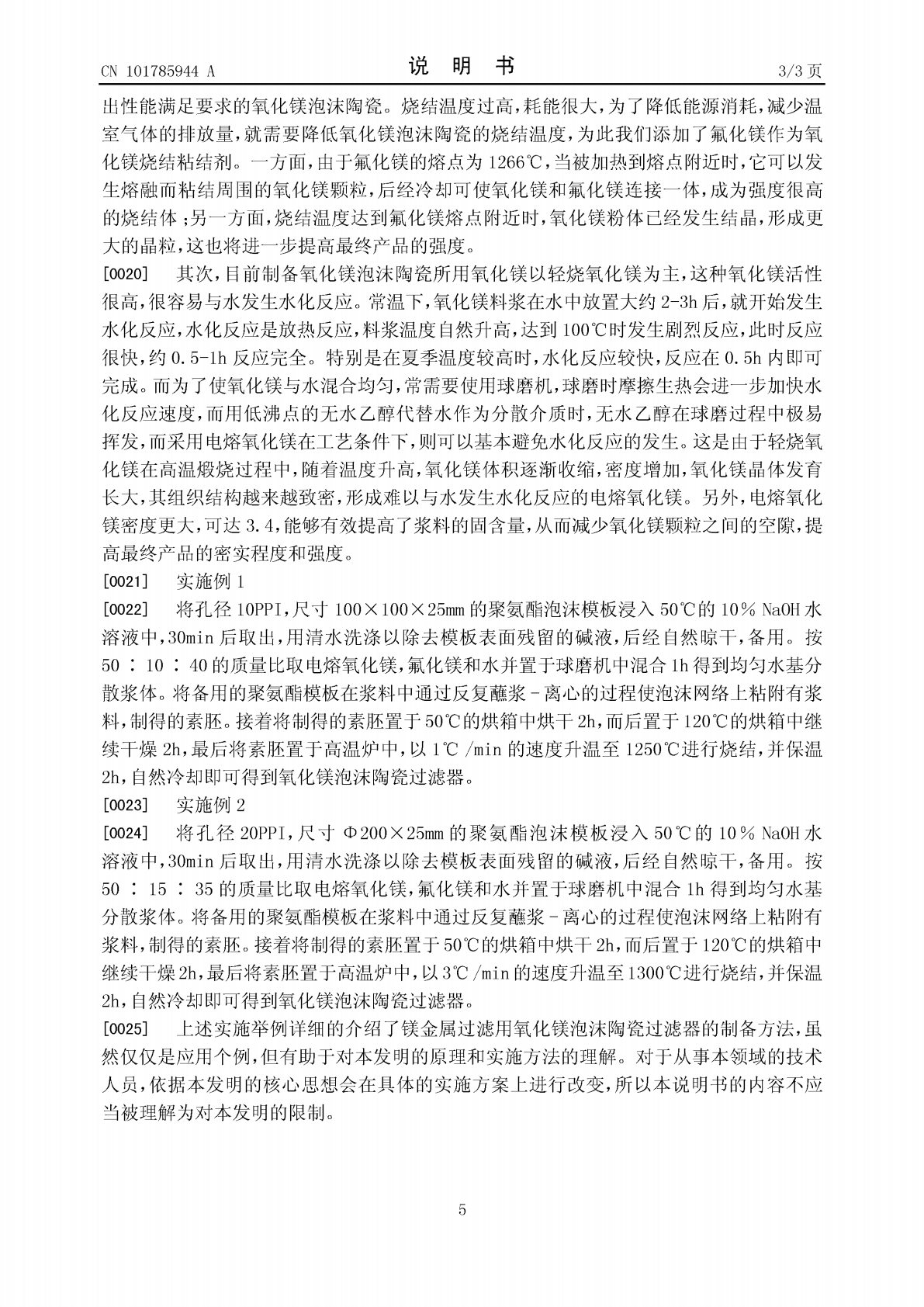

用于镁和镁合金熔体过滤用氧化镁泡沫陶瓷过滤器的制备方法，涉及冶金领域，其过程为：首先将聚氨酯泡沫模板在50℃，10％氢氧化钠水溶液中浸泡30min，之后用水洗涤并干燥。再将电熔氧化镁，氟化镁和水按照质量比球磨混合得到均匀水基分散浆体。将聚氨酯泡沫模板浸入浆料中，通过反复蘸浆-离心甩浆的过程，制得素坯。接着将素坯置于烘箱中，最后将干燥后的素坯置于高温炉中，以1～3℃/min的速度升温至1200～1300℃并保温2h，在炉体中自然冷却即可。本发明所得产品在镁和镁合金熔体中具有化学稳定性，不污染镁和镁合金熔体并

2023-06-20

10

311KB

一种镁铝尖晶石增强氧化镁基泡沫陶瓷过滤器及其制备方法.pdf

本发明公开了一种能在低温下实现烧结的、化学稳定性和抗热震性优异的镁铝尖晶石增强氧化镁基泡沫陶瓷过滤器及其制备方法，制备方法包括：(1)将10％～20％纳米铝溶胶，0.8％～1.5％流变剂，其余为含纳米氧化铝烧结助剂的氧化镁陶瓷粉料进行配料，添加去离子水经球磨混合均匀，然后经真空排气制成固含量为60％～70％的陶瓷浆料；(2)将聚氨酯泡沫塑料模版浸入到上述的陶瓷浆料中，通过辊压机挤压聚氨酯泡沫塑料模版去除多余的浸挂浆料后制成素坯，然后将素坯在加热到80℃～120℃进行烘干；(3)将干燥的素坯放入烧结炉内，升

2023-06-17

10

478KB

一种氧化镁晶须原位合成镁铝尖晶石增强氧化镁基泡沫陶瓷过滤器及其制备方法.pdf

本发明公开了一种能在低温下实现烧结的、化学稳定性和抗热震性优异的氧化镁晶须原位合成镁铝尖晶石增强氧化镁基泡沫陶瓷过滤器及其制备方法，该方法包括以下步骤：(1)按照质量百分比将15％～25％纳米铝溶胶，0.8％～1.5％流变剂，其余为含氧化镁晶须的氧化镁陶瓷粉料进行配料，添加去离子水经球磨混合均匀，然后经真空排气制成固含量为60％～70％的陶瓷浆料；(2)将聚氨酯泡沫塑料模版浸入到上述的陶瓷浆料中，通过辊压机挤压聚氨酯泡沫塑料模版去除多余的浸挂浆料后制成素坯，然后将素坯在加热到80℃～120℃进行烘干；(3

2023-06-17

10

470KB

一种尖晶石增强氧化镁基泡沫陶瓷过滤器及其制备方法.pdf

本发明公开了一种能在低温下实现烧结的、化学稳定性和抗热震性优异的尖晶石增强氧化镁基泡沫陶瓷过滤器及其制备方法，制备方法包括：(1)按照质量百分比将15％～25％纳米铝溶胶，0.8％～1.5％流变剂，其余为含纳米氧化镧烧结助剂的氧化镁陶瓷粉料进行配料，添加无水乙醇球磨混合均匀后制成固含量为60％～70％的陶瓷浆料；(2)将聚氨酯泡沫塑料模版浸入到陶瓷浆料中，通过辊压机挤压聚氨酯泡沫塑料模版去除多余的浸挂浆料后制成素坯，然后在40℃～50℃通风室去除乙醇溶剂使素坯干燥；(3)将干燥的素坯放入烧结炉内，升温至1

2023-06-17

10

441KB

一种稀土泡沫陶瓷过滤器的制备方法.pdf

本发明属于铸造用陶瓷过滤器的制备方法技术领域，涉及一种稀土泡沫陶瓷过滤器的制备方法,包括以下步骤：制备陶瓷浆料,将稀土、陶瓷骨料和粘结剂按重量份数混合，配制成陶瓷浆料A和陶瓷浆料B；制备胚体,将聚氨酯泡沫载体浸渍到陶瓷浆料A中，充分吸收陶瓷浆料A，通过滚压成型设备滚压成型，制得胚体，将胚体干燥之后通过甩釉设备将胚体上下表面和芯部进行两次强化；高温烧结,二次强化且干燥之后的胚体放入高温烧结炉中进行烧结，得到稀土泡沫陶瓷过滤器；烧结周期短，节约能源；避免了胚体的破损，同时使浆料附着更加均匀；胚体经过两次甩釉强

2023-06-19

10

366KB
