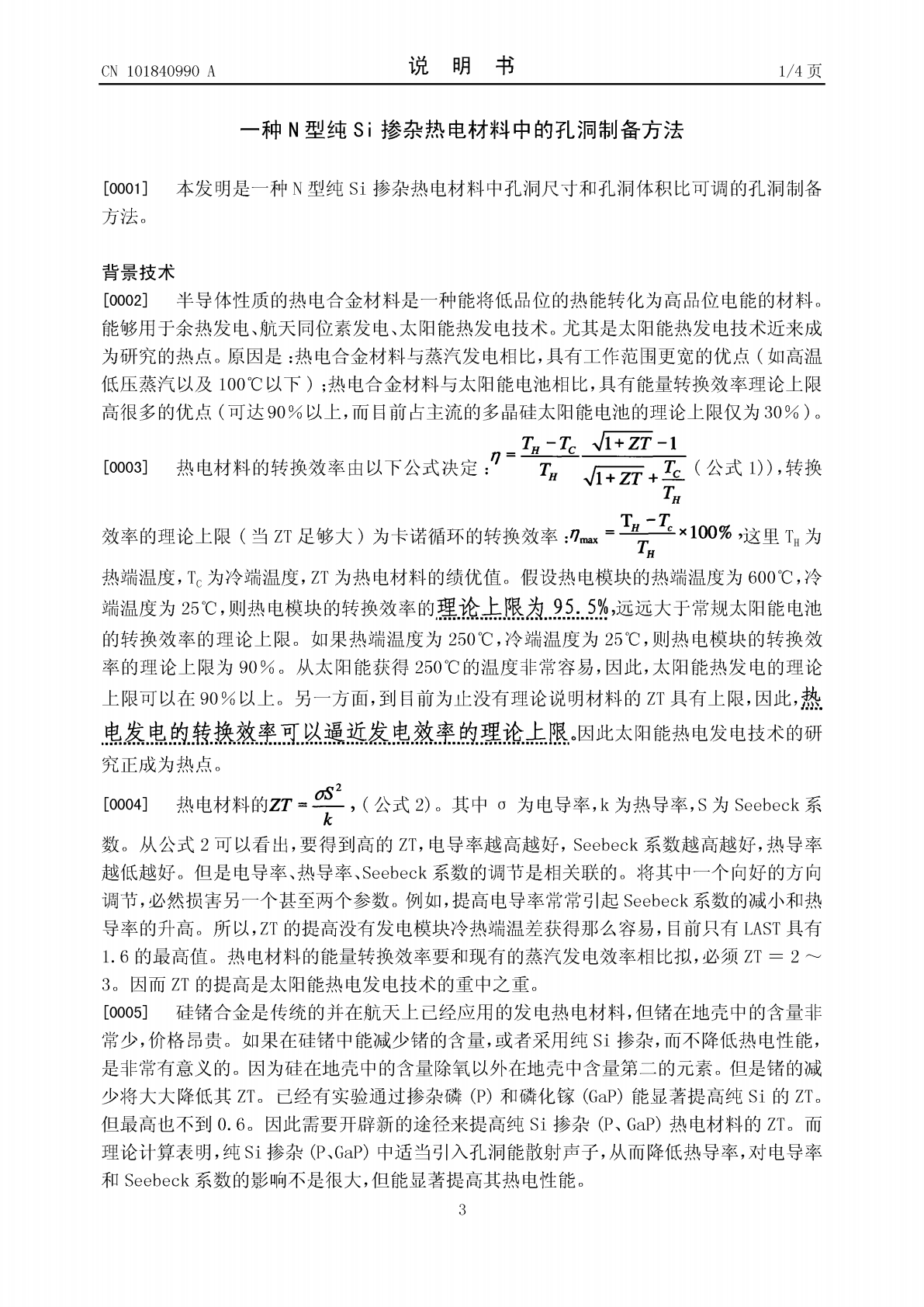

一种N型纯Si掺杂热电材料中的孔洞制备方法.pdf

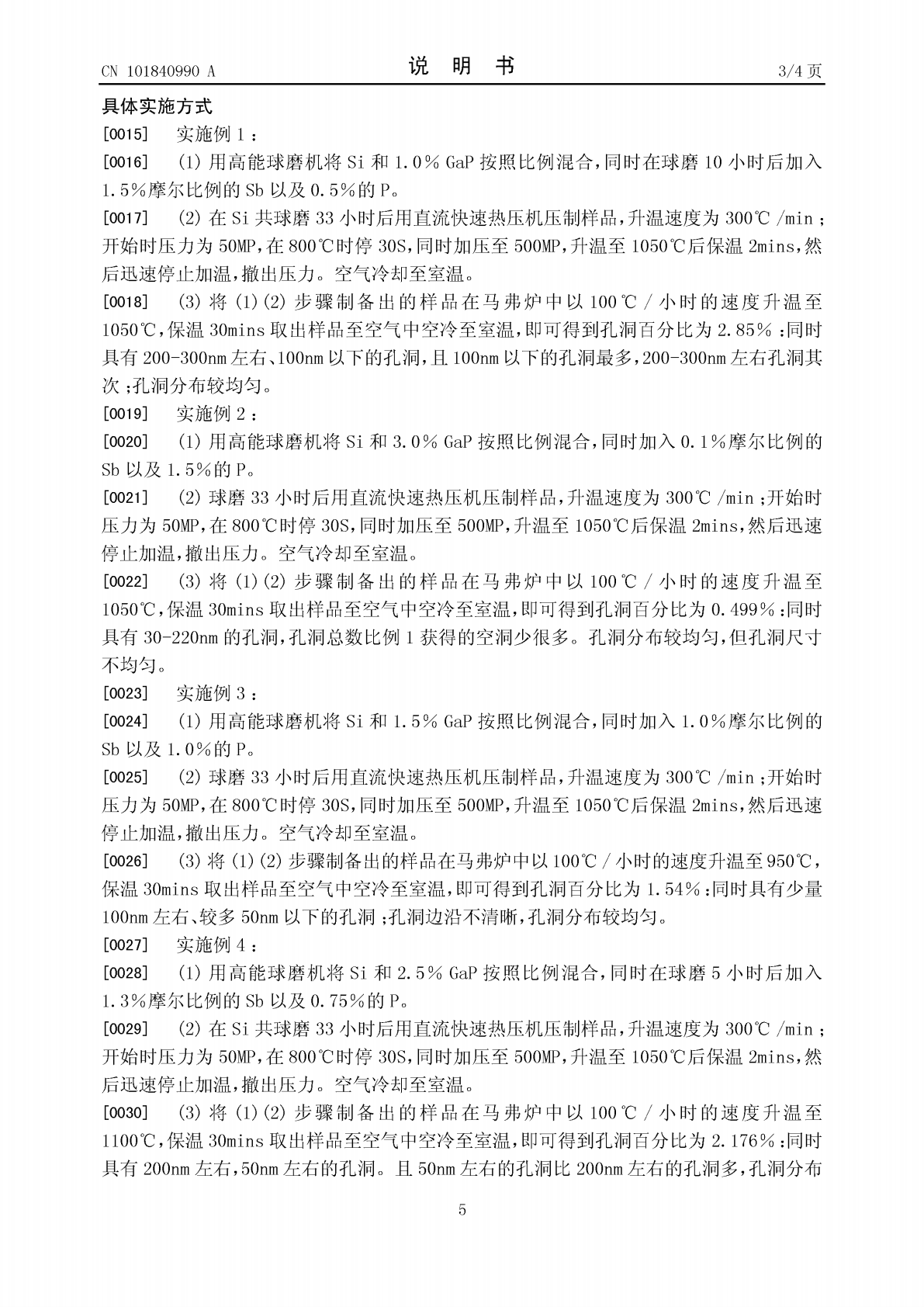

本发明是一种N型纯Si掺杂热电材料中的孔洞的制备方法。包括有如下步骤：1)用高能球磨机将纯Si和掺入的GaP按照比例混合，在球磨0～10小时后加入0.1％～1.5％摩尔比例的Sb以及0.5％～1.5％P；2)共球磨33小时后用直流快速热压机压制样品，升温速度为300℃/min；开始时压力为50MP，在800℃时停30S，同时加压至500MP，升温至1050℃后保温2mins，然后迅速停止加温，撤出压力，空气冷却至室温；3)将(1)(2)步骤制备出的样品在马弗炉中以100℃/小时的速度升温至950℃～110

2023-06-20

10

300KB

一种N型PbS热电材料的制备方法.pdf

本发明公开了一种N型PbS热电材料的制备方法，将可溶性铅盐、可溶性硫源和可溶性施主掺杂离子溶于去离子水，混合均匀后倒入衬聚四氟乙烯的水热反应釜中，100-140℃反应18-24h；自然冷却至室温，抽滤洗涤，烘干；所得粉末冷等静压成型后在微波烧结炉内气体保护下400-600℃烧结致密。该方法具有经济环保、能源利用率高、操作简便、工艺重复性和稳定性好等优点，可以获得细晶粒PbS块体材料，从而提高其热电性能。

2023-06-19

10

1.5MB

一种p型或n型高热电性能材料的制备方法.pdf

本发明提供一种中高温性能稳定、原材料丰富且环境友好的p型或n型高热电性能材料的制备方法。其特征在于利用钛酸盐纳米管的纳米结构来取得高热电性能，通过在水热反应中掺入p型掺杂物质或n型掺杂物质的方式来分别制得p型或n型的热电材料。具体步骤为：(1)将二氧化钛粉末和p型掺杂物质的原料或n型掺杂物质的原料溶于8～12M的氢氧化钠溶液中，搅拌后置于400ml搅拌水热反应釜中反应；(2)将白色沉淀物用PH值为1～2的酸性溶液浸泡2～4小时后用蒸馏水清洗至中性；(3)清洗后的白色沉淀物在加热炉中150～200℃下干燥得

2023-06-20

10

661KB

一种油胺掺杂n型碳纳米管热电材料及其制备方法和应用.pdf

本发明涉及一种油胺掺杂n型碳纳米管热电材料及其制备方法和应用，包括：(1)将油胺溶于醇中，得到掺杂剂；(2)将十二烷基苯磺酸钠溶解于乙醇中，并加入碳纳米管材料，充分作用；(3)将掺杂剂逐滴加入步骤(2)所得产物中，充分作用，减压抽滤，洗涤，烘干，得到油胺掺杂的碳纳米管材料；(4)将步骤(3)产物置于管式炉内，抽真空，通入惰性气体，退火处理，即得。本发明可在短时间内实现碳纳米管电子传输特性由p型向n型的转变，节省制备时间，同时提高n型电子传输特性的空气稳定性，且操作方便，处理简单，极具应用潜力。

2023-06-17

10

393KB

一种P型热电材料GeSi靶材及其制备方法.pdf

本发明公开了一种P型热电材料GeSi靶材及其制备方法，涉及合金靶材技术领域，所述制备方法包括如下步骤：(1)将锗颗粒、硅颗粒放入磁悬浮感应熔炼炉中加热至熔化，保温，水冷，得到锗硅合金锭；(2)破碎锗硅合金锭，球磨，得到锗硅合金粉，加入硼粉，所述硼粉占锗硅合金粉的质量分数为0.3～1.5％，均质，得到掺硼锗硅合金粉；(3)将掺硼锗硅合金粉放入模具中，在真空热压炉中预压以排除模具中的空气，得到掺硼锗硅合金坯体；关闭炉门，抽真空，升温至1300～1400℃后保温，保温30～60min后加压，压力为30～35MP

2023-06-15

10

287KB
