内容提供者
长寿型高炉用热态陶瓷喷注料.pdf
2023-06-20
10金币
316KB
6页
一条****ee
实名认证
内容提供者
1/6

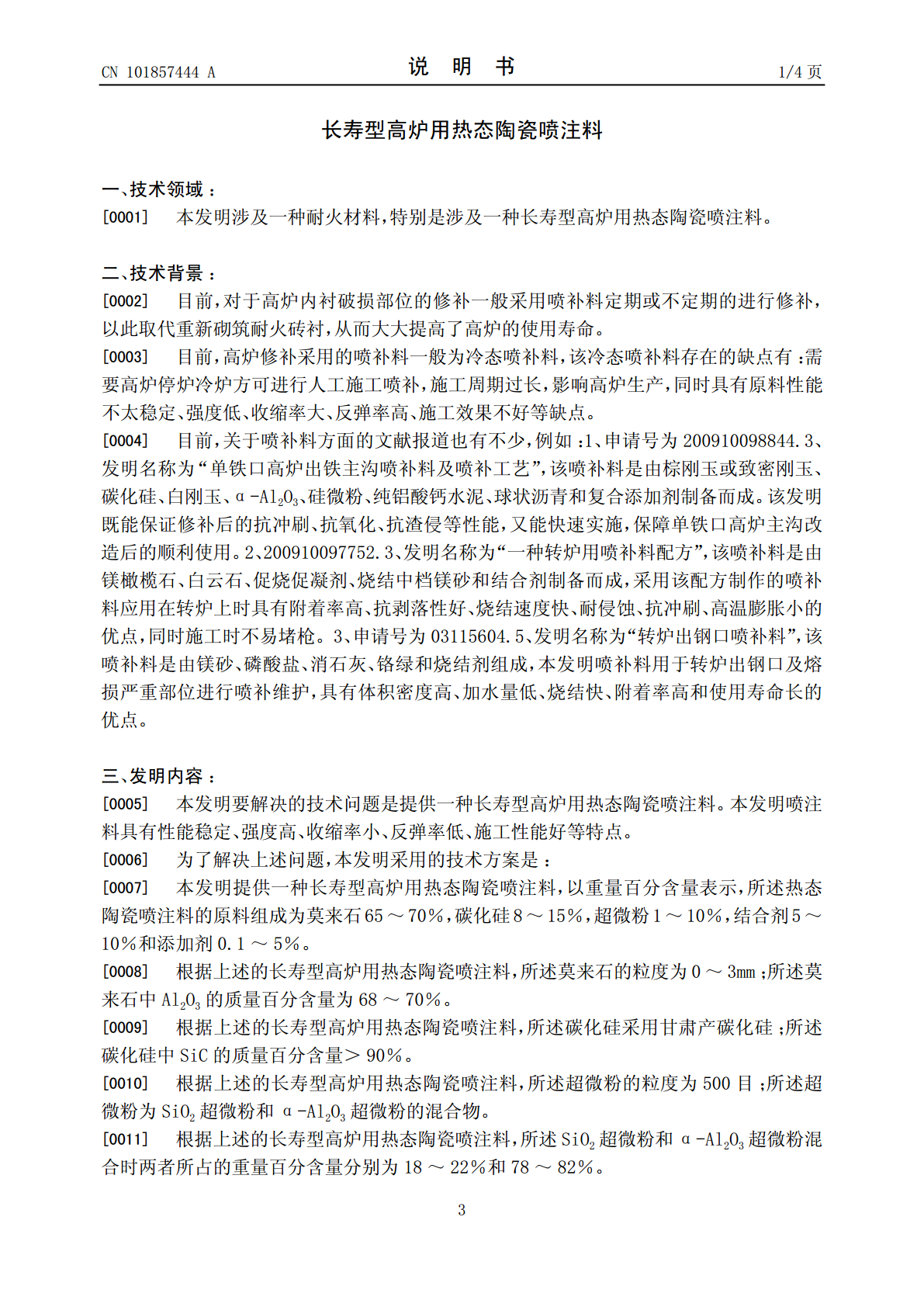

2/6

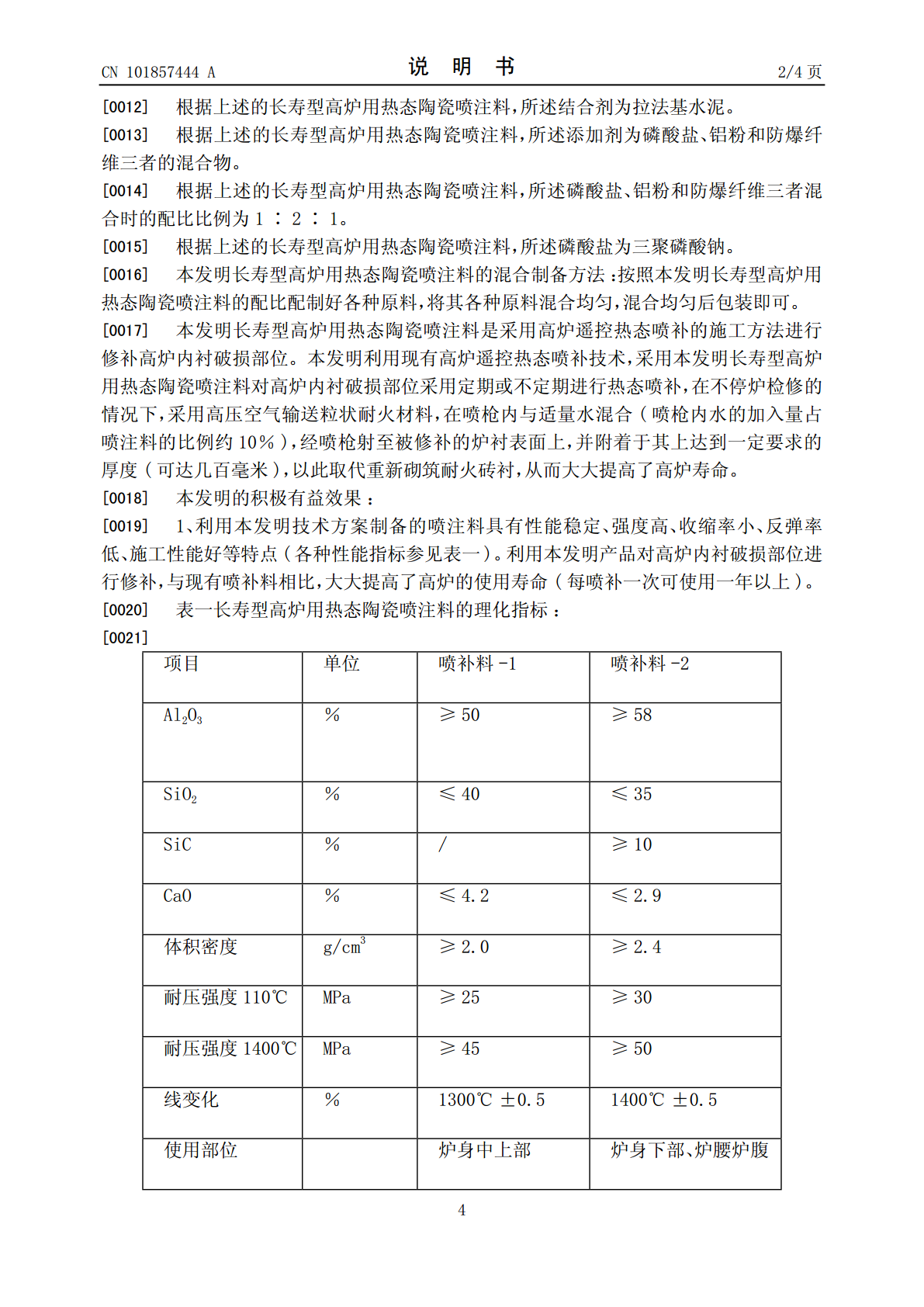

3/6

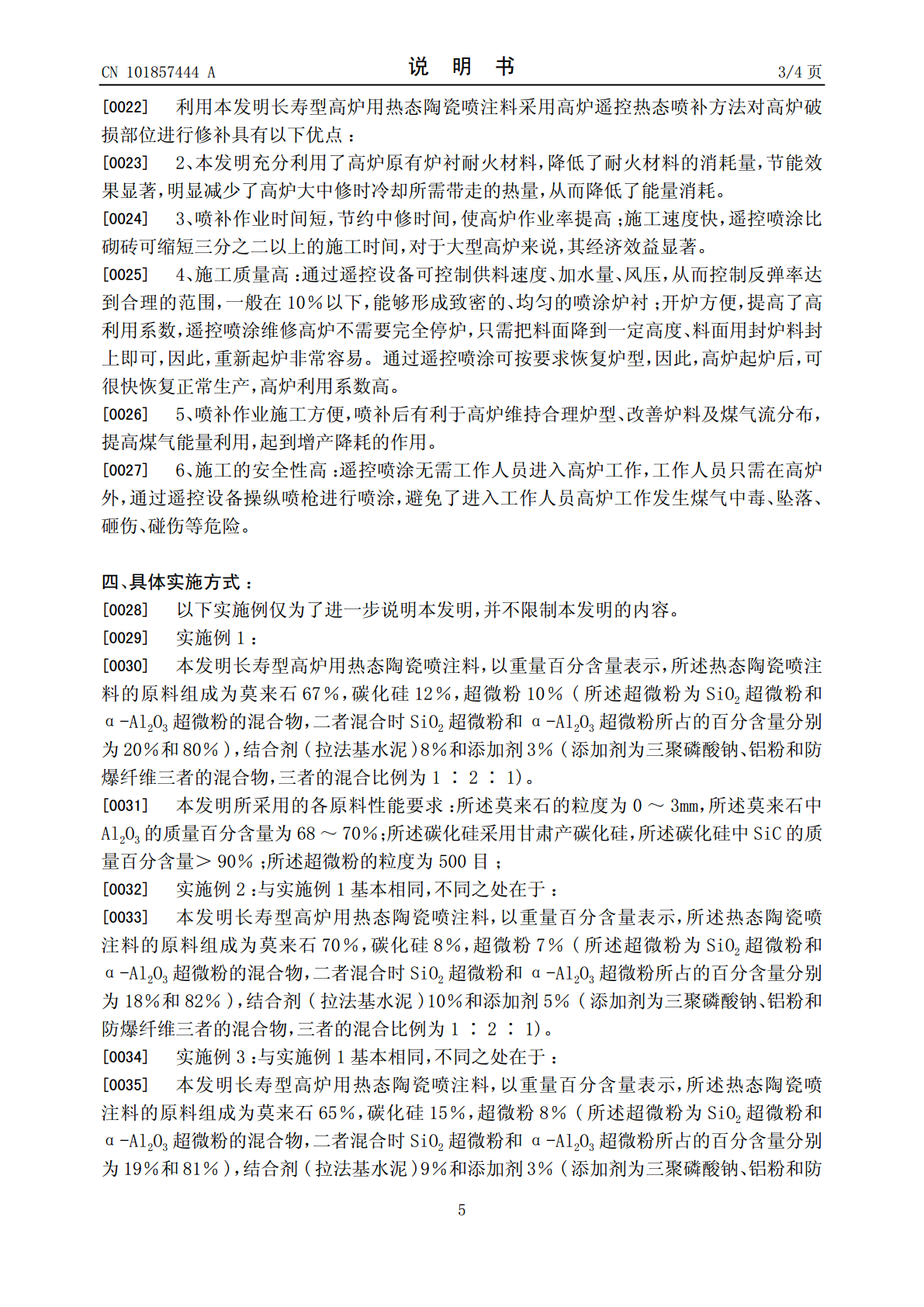

4/6
5/6
6/6
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
长寿型高炉用热态陶瓷喷注料.pdf
本发明公开了一种长寿型高炉用热态陶瓷喷注料，以重量百分含量表示，所述热态陶瓷喷注料的原料组成为莫来石65～70％，碳化硅8～15％，超微粉1～10％，结合剂5～10％和添加剂0.1～5％。利用本发明技术方案制备的喷注料具有性能稳定、强度高、收缩率小、反弹率低、施工性能好等特点；利用本发明产品对高炉内衬破损部位进行修补，与现有喷补料相比，大大提高了高炉的使用寿命。利用本发明长寿型高炉用热态陶瓷喷注料采用高炉遥控热态喷补方法对高炉破损部位进行修补，喷补作业施工方便，喷补后有利于高炉维持合理炉型、改善炉料及煤气
2023-06-20
10
316KB
高炉热态喷补料的中期报告.docx
高炉热态喷补料的中期报告尊敬的领导：我是高炉热态喷补料的成员，现向您汇报本团队中期进展情况。本团队的研究目的是探究高炉热态喷补料对炉内温度、物质流动、反应动力学等产生的影响，以及如何优化操作条件从而提高高炉的生产效率和经济效益。在前期的调研和实验基础上，我们进一步深入研究了喷补料的工艺流程和影响因素，并在实际高炉生产中进行了应用和改进。以下是我们的中期进展报告：一、实验研究我们成功地搭建了高炉模拟实验平台，模拟了高炉内部的温度流动、物质输送和反应动力学过程，以评估喷补料对高炉热态的影响。通过实验观察和数据
2024-09-20
5
10KB
一种遥控热态湿法喷注造衬的方法.pdf
本发明涉及高炉内衬的修补维护方法，具体涉及一种遥控热态湿法喷注造衬的方法，包括以下步骤：S1、设备入场，将喷涂机械手安装到高炉内并使其与高炉外的喷注工作站配合连接；S2、压火，调节高炉内部环境；S3、清洗，对高炉内壁待修补位置进行多次冲洗以便喷涂修补造衬；S4、喷注，控制喷涂机械手对高炉内壁进行喷涂修补；S5、烘炉，往炉内送热风对高炉内部进行烘烤，S6、开炉，炉体内达到指定状态后开炉进行正常生产，利用本方法在高炉休风时间，特别是在热态下进行的喷补，能迅速提高高炉热修效率，最大限度的延长高炉寿命。
2023-06-15
10
429KB
热态修补用陶瓷耐磨材料.pdf
本发明公开了一种热态修补用陶瓷耐磨材料，含有粒度为5～3mm的电熔莫来石骨料15～60%、粒度为1～0.1mm的红柱石颗粒3～10%、粒度为3～0.1mm的烧结刚玉颗粒5～25%、粒度为0～0.044mm的电熔白刚玉5～15%、复合陶瓷纳米粉体8～25%、3～10%的铝酸盐水泥、2～7%的复合型抗爆剂、0.25%的复合减水剂和4～6%的工业软化水。本发明针对高炉送风管道三岔口、热风炉热风出口处的特性，采用热震稳定性好的材料作为主体骨架来解决冷热交替问题，采用超细纳米复合的陶瓷材料作为颗粒骨架的牢固烧结结合
2023-06-19
10
310KB
焦炉炉墙热态修补密封用的含锆陶瓷焊补料和修补方法.pdf
本发明提供了一种焦炉炉墙表面热态修补用的含锆陶瓷焊补料；由下述质量配比的成份混合均匀制成：0.1～5mm的熔融石英45～58%，0.04～0.1mm的电熔白刚玉16～22%，1mm以下的钙稳定氧化锆20～32%，300～500目的金属硅粉3～5%，300～500目的金属铝粉3～5%。修补施工过程有较高的燃烧效率和烧结效果，含锆陶瓷焊补材料能够达到最理想的流动性和粘度，施工体能够有效、充分覆盖焦炉炉墙表面，从而达到理想的密封效果。施工过程中陶瓷焊补料燃烧良好、移动焊枪时不易断火，燃烧时核心区域燃烧温度达16
2023-06-16
10
322KB
