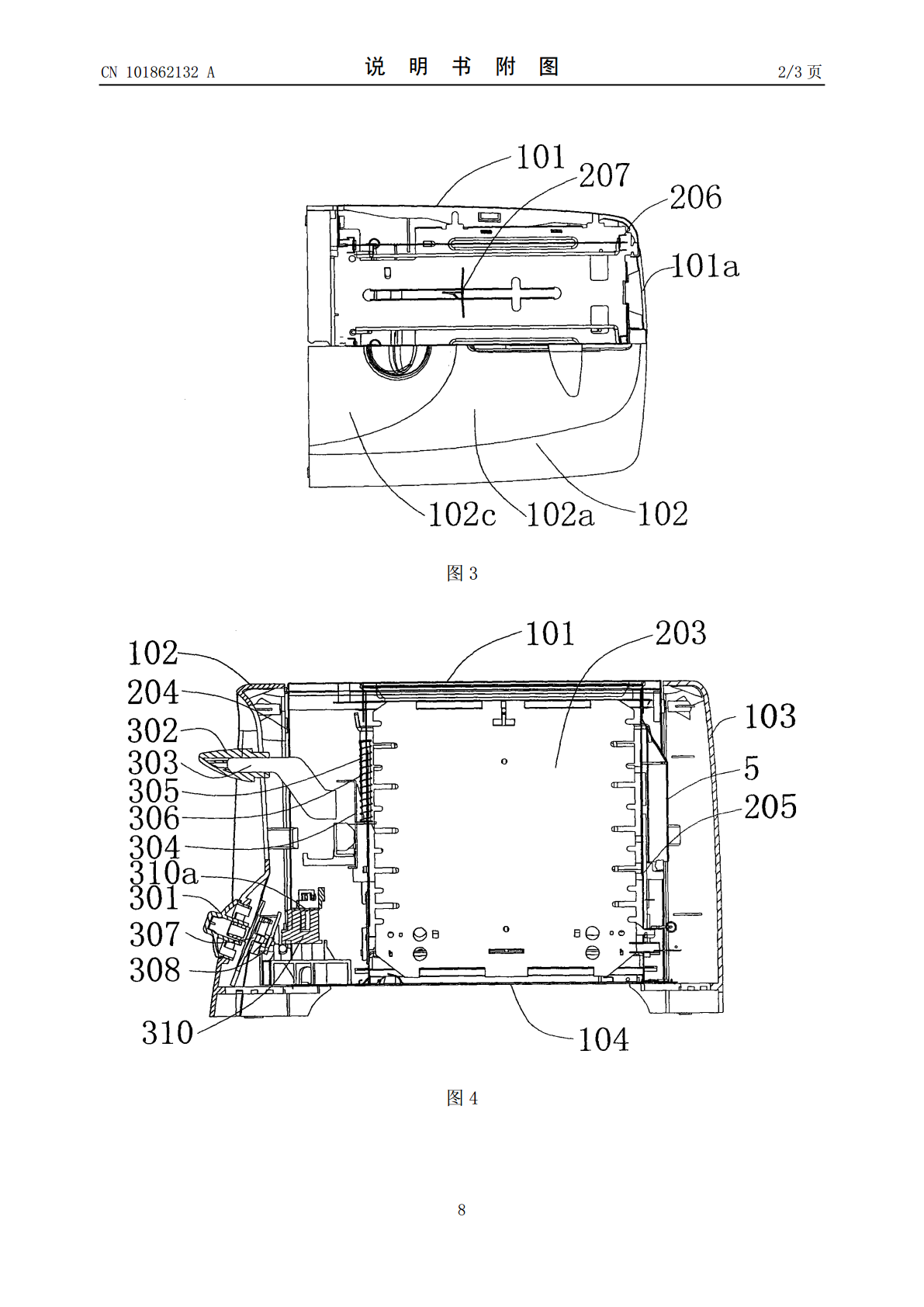

(19)中华人民共和国国家知识产权局*CN101862132A*(12)发明专利申请(10)申请公布号CN101862132A(43)申请公布日2010.10.20(21)申请号201010105896.1(22)申请日2010.01.28(71)申请人施军达地址315420浙江省余姚市陆埠镇庙后村(72)发明人施军达张华平(74)专利代理机构宁波市天晟知识产权代理有限公司33219代理人张文忠(51)Int.Cl.A47J37/08(2006.01)权利要求书1页说明书4页附图3页(54)发明名称两片多仕炉(57)摘要本发明公开了两片多仕炉，包括壳体组件，加热组件和控制组件。加热组件包括两个并排设置在壳体组件内的加热腔体以及设置在加热腔体内的加热网架，加热腔体上端制有开口，壳体组件上端面制有用于放入面包的长条形开口。该两片多仕炉通过控制组件中的旋转开关控制加热时间，通过按钮开关控制加热组件加热面包，并在控制时间到达时，可自动弹开电源关闭加热。控制组件的旋钮开关转动设置在壳体组件的弧面凸起部上，按钮开关滑动设置在壳体组件的凹形面上，加热组件中的加热腔体由三块发热架与相应地前板和后板插接配合组成，具有结构新颖、安装简单、操作方便，自动控制烘烤时间等优点。CN108623ACN101862132A权利要求书1/1页1.两片多仕炉，包括壳体组件(1)，加热组件(2)和控制组件(3)，其特征是：所述的加热组件(2)包括两个并排设置在壳体组件(1)内的加热腔体(201)以及设置在加热腔体(201)内的加热网架(202)，加热腔体(201)上端制有开口，所述的壳体组件(1)上端面制有用于放入面包的长条形开口(101a)，所述的控制组件(3)设置壳体组件(1)上，并与加热组件(2)电连接。2.根据权利要求1所述的两片多仕炉，其特征是：所述的壳体组件(1)包括带有两侧边的外壳(101)，与外壳(101)前后端紧密配合的前盖(102)和后盖(103)以及用于密封外壳(101)底部的底板(104)，在外壳(101)的上表面制有所述的长条形开口(101a)。3.根据权利要求2所述的两片多仕炉，其特征是：所述前盖(102)的外表面为凹形面(102a)，在凹形面(102a)的下部制有弧面凸起部(102c)，所述的控制组件(3)包括转动设置在弧面凸起部(102c)上的旋钮开关(301)和滑动设置在凹形面(102a)上的按钮开关(302)。4.根据权利要求3所述的两片多仕炉，其特征是：所述外壳(101)的上表面制有与加热腔体(201)相对应的两条长条形开口(101a)；两个加热腔体(201)由三个并排相间隔设置在外壳(101)内的发热架(203)，以及与发热架(203)前后端相配合的前板(204)和后板(205)构成；在壳体组件(1)内壁固定连接有发热架支架(206)，发热架支架(206)上制有固定凹槽(206a)，所述的发热架(203)四边制有凸缘(203a)，发热架(203)通过凸缘(203a)插接在发热架支架(206)的固定凹槽(206a)内，在发热架(203)的四周制通孔，所述的加热网架(202)通过通孔固定在发热架(203)的加热侧面上。5.根据权利要求4所述的两片多仕炉，其特征是：所述前板(204)和后板(205)的竖直方向设置有滑槽(208)，在每个加热腔体(201)内设置有沿滑槽(208)上下滑动的托架(207)，托架(207)的两端分别与前板(204)和后板(205)的滑槽(208)滑动配合。6.根据权利要求5所述的两片多仕炉，其特征是：在前盖(102)的弧面凸起部(102c)上制有通孔，所述的旋钮开关(301)穿过通孔与壳体组件(1)内的旋钮座(307)转动配合，在旋钮座(307)上固定有与旋钮开关(301)相连接的电位器(308)。7.根据权利要求6所述的两片多仕炉，其特征是：在所述前盖(102)的凹形面(102a)处制有竖直的长条形凹槽(102b)，所述的按钮开关(302)为扁平形的按钮，按钮开关(302)固定在沿长条形凹槽(102b)滑动的按钮推杆(303)上，按钮推杆(303)的内端与滑块(304)连接配合，在前板(204)上固定有导向杆(305)，所述的滑块(304)滑动设置在导向杆(305)上，并与套设在导向杆(305)上的复位弹簧(306)相连接。8.根据权利要求7所述的两片多仕炉，其特征是：在所述滑块(304)下方固定有底座(309)，在底座(309)上固定有电磁铁(310)，电磁铁(310)的向外延伸出两弹性导磁触片(310a)，在弹性导磁触片(310a)的触接端下方固定PCB板(311)，PCB板(311)上制有能与弹性导磁触片(310a)吸合的导磁接头(311a)，在底座(309)上铰接有用于压合弹性导磁触片(31
