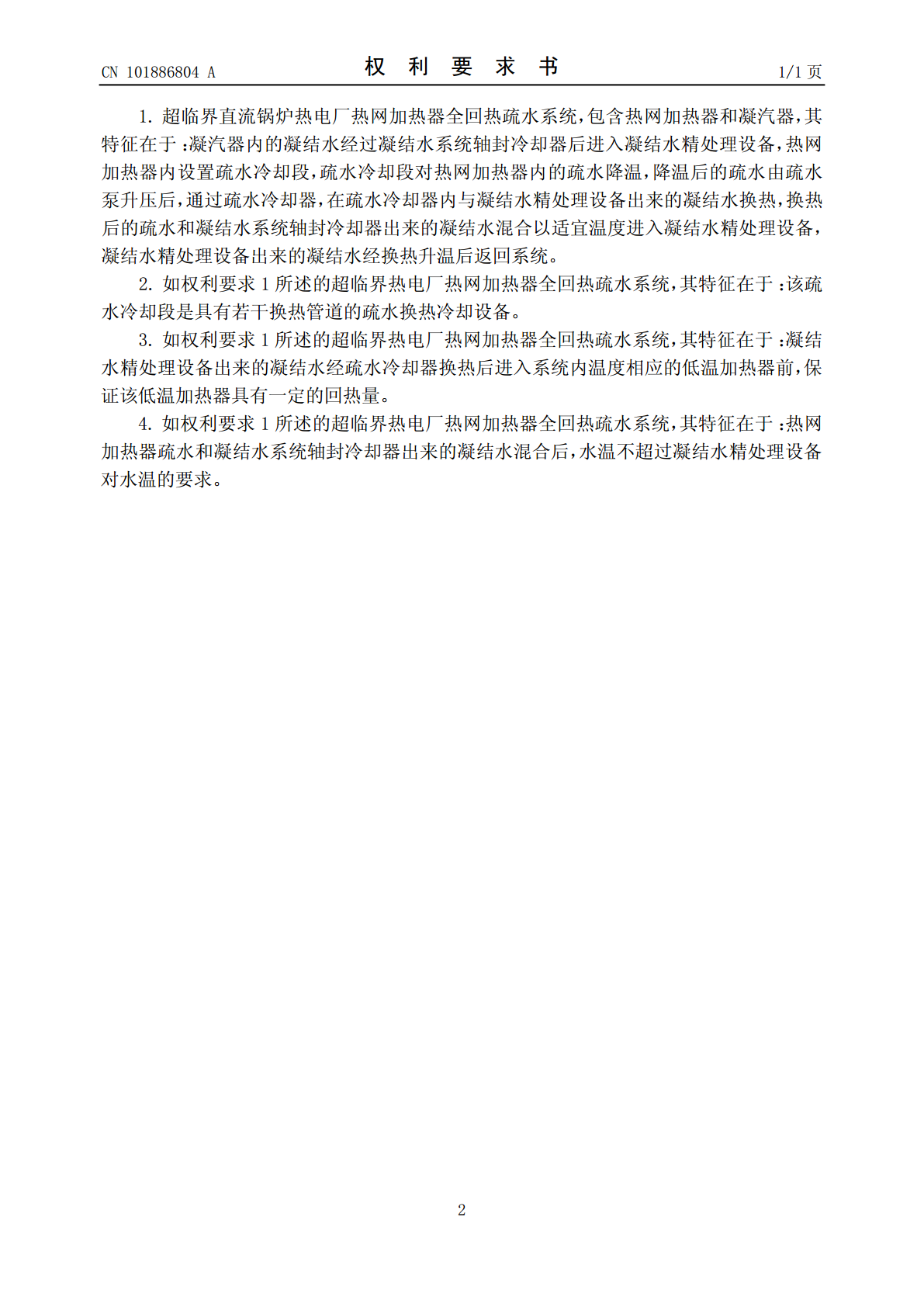

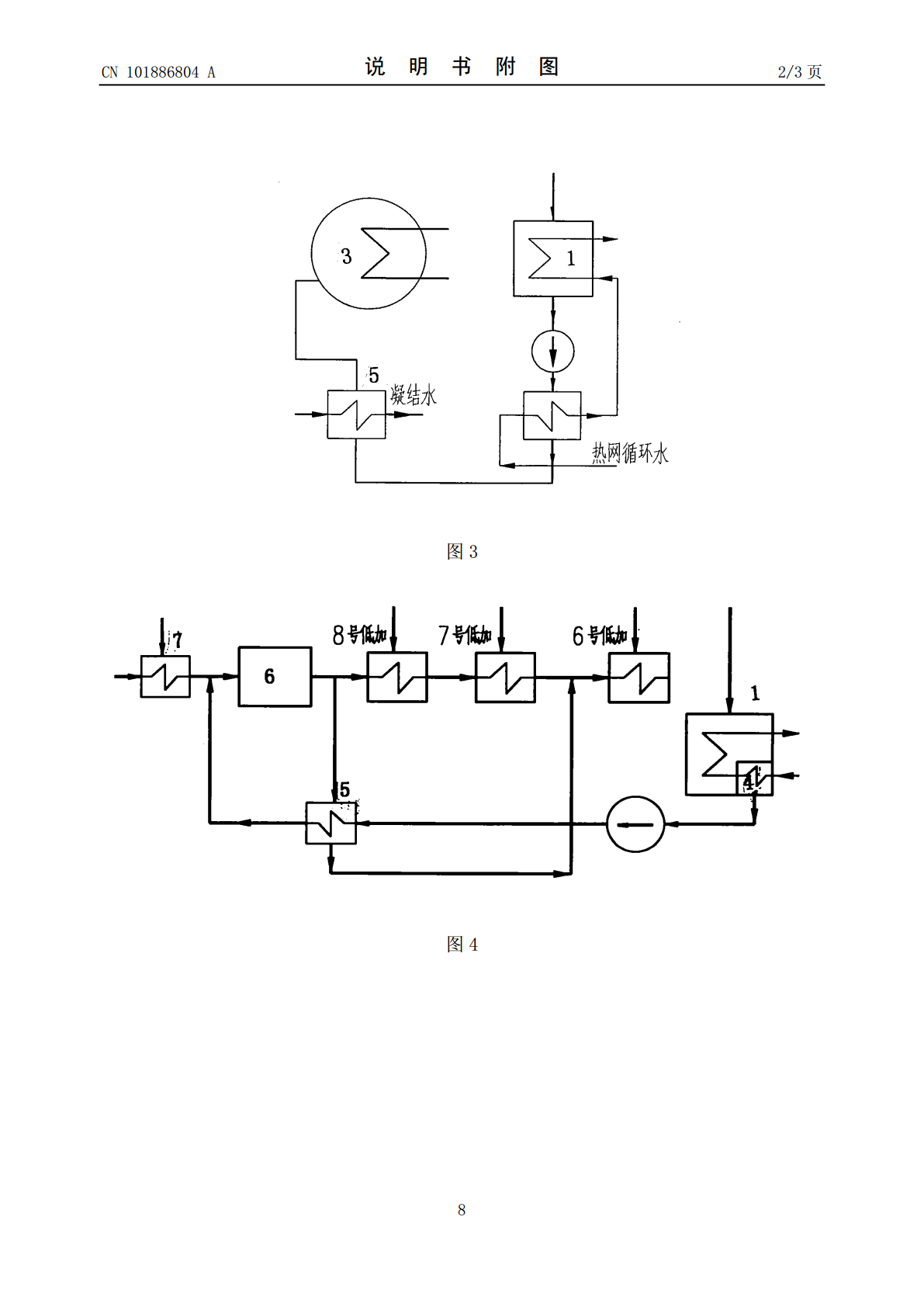

(19)中华人民共和国国家知识产权局*CN101886804A*(12)发明专利申请(10)申请公布号CNCN101886804101886804A(43)申请公布日2010.11.17(21)申请号201010191222.8(22)申请日2010.05.26(71)申请人中国电力工程顾问集团华北电力设计院工程有限公司地址100120北京市西城区黄寺大街甲24号(72)发明人李丁汤晓舒刘利王德义彭红文(74)专利代理机构北京申翔知识产权代理有限公司11214代理人艾晶(51)Int.Cl.F22D11/06(2006.01)权利要求书1页说明书4页附图3页(54)发明名称超临界直流锅炉热电厂热网加热器全回热疏水系统(57)摘要本发明超临界直流锅炉热电厂热网加热器全回热疏水系统，凝汽器内的凝结水经过凝结水系统轴封冷却器后进入凝结水精处理设备，热网加热器内设置疏水冷却段，疏水冷却段对热网加热器内的疏水降温，降温后的疏水由疏水泵升压后，通过疏水冷却器，在疏水冷却器内与凝结水精处理设备出来的凝结水换热，换热后的疏水和凝结水系统轴封冷却器出来的凝结水混合进入凝结水精处理设备，凝结水精处理设备出来的凝结水经换热后返回系统内，保证了机组汽水系统的80％以上通过化学经处理系统除盐，保证了锅炉给水品质，保证了超临界直流锅炉的长期安全运行，和热网加热器疏水和热网回水换热，部分回收热量然后排放凝汽器的方案相比，效率有了较大幅度的提高。CN10864ACN101886804ACCNN110188680401886805A权利要求书1/1页1.超临界直流锅炉热电厂热网加热器全回热疏水系统，包含热网加热器和凝汽器，其特征在于：凝汽器内的凝结水经过凝结水系统轴封冷却器后进入凝结水精处理设备，热网加热器内设置疏水冷却段，疏水冷却段对热网加热器内的疏水降温，降温后的疏水由疏水泵升压后，通过疏水冷却器，在疏水冷却器内与凝结水精处理设备出来的凝结水换热，换热后的疏水和凝结水系统轴封冷却器出来的凝结水混合以适宜温度进入凝结水精处理设备，凝结水精处理设备出来的凝结水经换热升温后返回系统。2.如权利要求1所述的超临界热电厂热网加热器全回热疏水系统，其特征在于：该疏水冷却段是具有若干换热管道的疏水换热冷却设备。3.如权利要求1所述的超临界热电厂热网加热器全回热疏水系统，其特征在于：凝结水精处理设备出来的凝结水经疏水冷却器换热后进入系统内温度相应的低温加热器前，保证该低温加热器具有一定的回热量。4.如权利要求1所述的超临界热电厂热网加热器全回热疏水系统，其特征在于：热网加热器疏水和凝结水系统轴封冷却器出来的凝结水混合后，水温不超过凝结水精处理设备对水温的要求。2CCNN110188680401886805A说明书1/4页超临界直流锅炉热电厂热网加热器全回热疏水系统技术领域[0001]本发明涉及热电厂超临界(直流锅炉)汽轮发电机组热网加热器疏水系统，本发明解决了超临界(直流锅炉)机组大型热网加热器疏水进入除氧器对锅炉运行安全的危害，疏水进入凝汽器对机组效率的影响，维持机组效率基本不降低。背景技术[0002]目前采暖供热机组均为亚临界及以下参数机组为主，以300MW等级抽凝机组装机数量最多，现在汽轮发电机组参数逐步提高，超临界供热机组逐步进入电力系统。[0003]目前国内300MW及以上机组一般均设置有凝结水精处理设备，对凝结水进行深度除盐，保证凝结水品质。300MW采暖供热机组锅炉蒸发量约为1000t/h，额定采暖供热工况抽汽量可达550t/h或更高，额定采暖供热工况凝结水量仅有约150～200t/h，系统总循环水量只有约六分之一到五分之一通过精处理设备，大部分没有进行精处理除盐直接再次进入热力系统循环。[0004]亚临界机组由于汽包设有排污，在冬季采暖供热工况大部分凝结水未经过精处理的情况下，最终锅炉汽包可以通过加大排污水量，保证炉水质量，满足机炉系统对蒸汽品质的要求。对于超临界机组的直流锅炉由于排污只能在启动初期由启动分离器部分排出，直接排放或进入凝结水系统进行再次除盐处理后进入系统，机组正常运行以后锅炉不再排污，因此对给水品质有严格要求。超临界凝汽式机组正常运行时汽水系统循环总量约有80％是通过精处理设备的，系统设计一般仅是高加疏水直接进入除氧器，不经过化学精处理处理直接进入锅炉再次循环。[0005]目前已有部分电厂采用350MW超临界采暖抽汽机组，额定采暖抽汽量500t/h，最大采暖抽汽量550t/h。作为超临界供热机组如仍按亚临界机组方式，热网加热器疏水直接进入除氧器，机组汽水系统循环将有不足20％经过凝结水精处理系统，80％以上工质汽水是不经过化学水除盐的，难于保证锅炉给水品质，对锅炉的安全会产生严重影响，应严格禁止。由于凝结水精处理树脂不能承受过高的温度，热网
