一种采用矾土基均质料制备的耐磨抗侵蚀浇注料及其方法.pdf

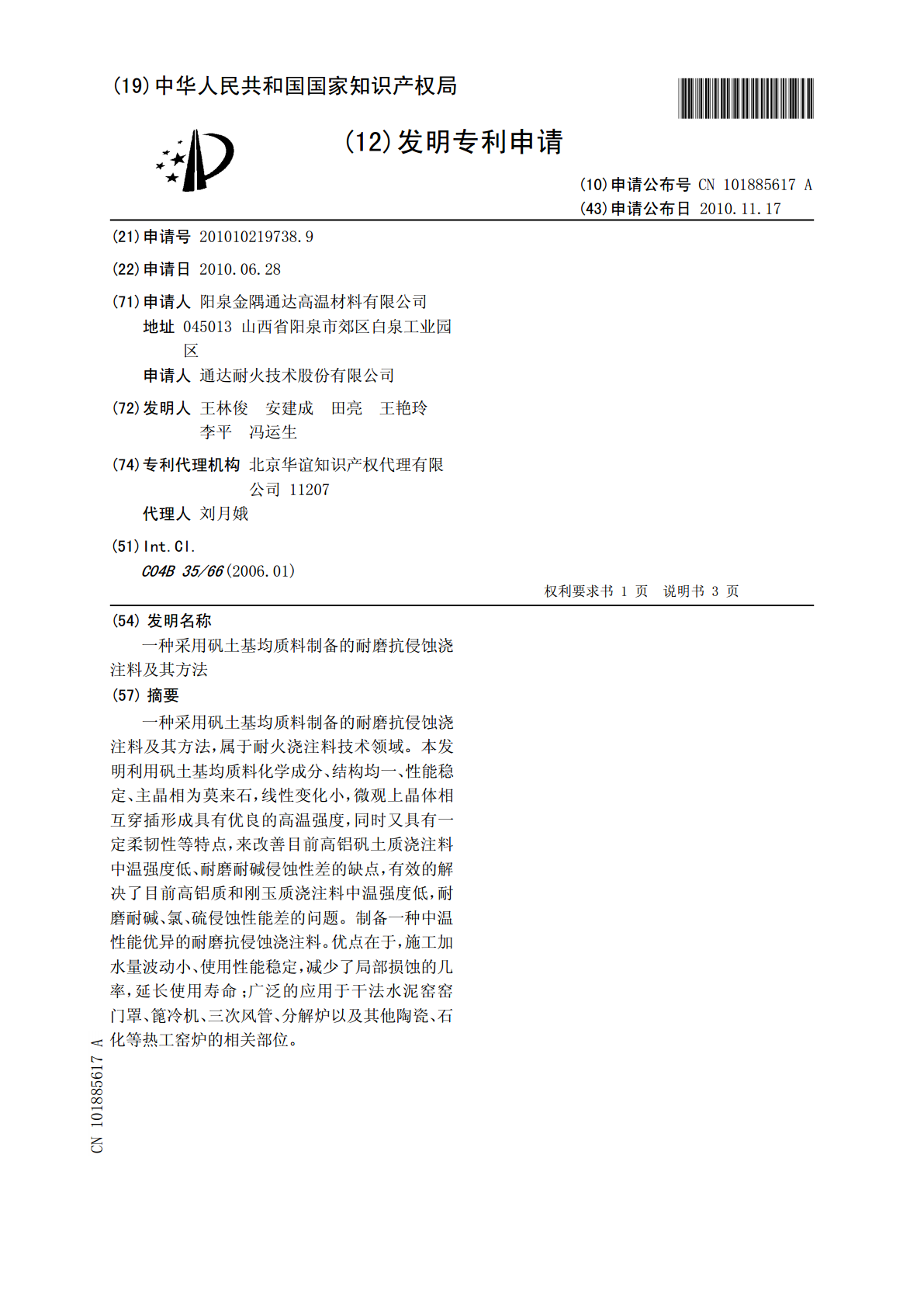

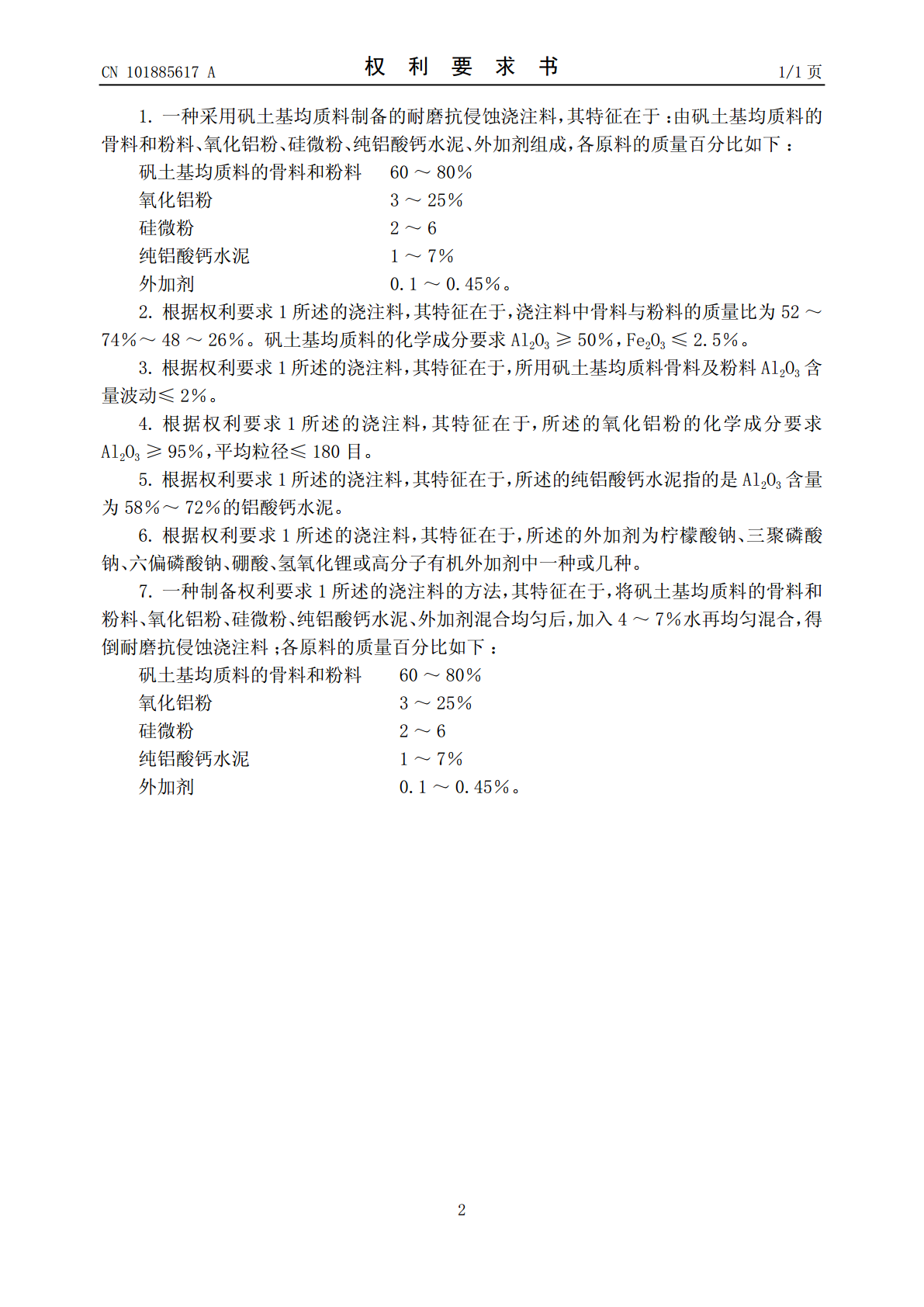

(19)中华人民共和国国家知识产权局*CN101885617A*(12)发明专利申请(10)申请公布号CNCN101885617101885617A(43)申请公布日2010.11.17(21)申请号201010219738.9(22)申请日2010.06.28(71)申请人阳泉金隅通达高温材料有限公司地址045013山西省阳泉市郊区白泉工业园区申请人通达耐火技术股份有限公司(72)发明人王林俊安建成田亮王艳玲李平冯运生(74)专利代理机构北京华谊知识产权代理有限公司11207代理人刘月娥(51)Int.Cl.C04B35/66(2006.01)权利要求书1页说明书3页(54)发明名称一种采用矾土基均质料制备的耐磨抗侵蚀浇注料及其方法(57)摘要一种采用矾土基均质料制备的耐磨抗侵蚀浇注料及其方法，属于耐火浇注料技术领域。本发明利用矾土基均质料化学成分、结构均一、性能稳定、主晶相为莫来石，线性变化小，微观上晶体相互穿插形成具有优良的高温强度，同时又具有一定柔韧性等特点，来改善目前高铝矾土质浇注料中温强度低、耐磨耐碱侵蚀性差的缺点，有效的解决了目前高铝质和刚玉质浇注料中温强度低，耐磨耐碱、氯、硫侵蚀性能差的问题。制备一种中温性能优异的耐磨抗侵蚀浇注料。优点在于，施工加水量波动小、使用性能稳定，减少了局部损蚀的几率，延长使用寿命；广泛的应用于干法水泥窑窑门罩、篦冷机、三次风管、分解炉以及其他陶瓷、石化等热工窑炉的相关部位。CN108567ACN101885617ACCNN110188561701885618A权利要求书1/1页1.一种采用矾土基均质料制备的耐磨抗侵蚀浇注料，其特征在于：由矾土基均质料的骨料和粉料、氧化铝粉、硅微粉、纯铝酸钙水泥、外加剂组成，各原料的质量百分比如下：矾土基均质料的骨料和粉料60～80％氧化铝粉3～25％硅微粉2～6纯铝酸钙水泥1～7％外加剂0.1～0.45％。2.根据权利要求1所述的浇注料，其特征在于，浇注料中骨料与粉料的质量比为52～74％～48～26％。矾土基均质料的化学成分要求Al2O3≥50％，Fe2O3≤2.5％。3.根据权利要求1所述的浇注料，其特征在于，所用矾土基均质料骨料及粉料Al2O3含量波动≤2％。4.根据权利要求1所述的浇注料，其特征在于，所述的氧化铝粉的化学成分要求Al2O3≥95％，平均粒径≤180目。5.根据权利要求1所述的浇注料，其特征在于，所述的纯铝酸钙水泥指的是Al2O3含量为58％～72％的铝酸钙水泥。6.根据权利要求1所述的浇注料，其特征在于，所述的外加剂为柠檬酸钠、三聚磷酸钠、六偏磷酸钠、硼酸、氢氧化锂或高分子有机外加剂中一种或几种。7.一种制备权利要求1所述的浇注料的方法，其特征在于，将矾土基均质料的骨料和粉料、氧化铝粉、硅微粉、纯铝酸钙水泥、外加剂混合均匀后，加入4～7％水再均匀混合，得倒耐磨抗侵蚀浇注料；各原料的质量百分比如下：矾土基均质料的骨料和粉料60～80％氧化铝粉3～25％硅微粉2～6纯铝酸钙水泥1～7％外加剂0.1～0.45％。2CCNN110188561701885618A说明书1/3页一种采用矾土基均质料制备的耐磨抗侵蚀浇注料及其方法技术领域[0001]本发明属于耐火浇注料技术领域，特别是提供了一种采用矾土基均质料制备的耐磨抗侵蚀浇注料及其方法，制备出干法水泥窑用耐磨抗侵蚀耐火浇注料。背景技术[0002]从上世纪九十年代后期至今，中国的新型干法水泥生产发展迅猛，尤其是大型新型干法水泥窑，如日产5000吨、日产10000吨的新型干法水泥生产技术装备已达到国际先进水平，我国已成为世界水泥制造中心，目前国内现有的日产超过2500吨的大型干法水泥窑生产线已经超出400条。[0003]生产技术水平的提高给干法水泥生产线带来一些的影响。如三次风管弯头、风阀部位受到携带大量水泥熟料粉尘的高速高温气流的冲刷，篦冷机喉部、矮墙受到大量熟料的长期研磨，这些部位的耐火浇注料常常磨损严重，其寿命降低。同时，由于燃料的多样化造成了碱、氯、硫等成分明显增加，它们在窑中循环富集，对窑系统各部位的耐火材料的侵蚀也明显加剧。三次风管、篦冷机喉部、窑门罩、矮墙等部位被碱、氯、硫等成分侵蚀后，形成碱裂，被烟气冲刷后很容易发生剥落现象，其耐磨性能急剧下降，需要经常修补或更换，影响水泥窑的正常生产，降低水泥窑的运转率。[0004]传统的高铝矾土质浇注料和刚玉质浇注料由于其材质自身的缺陷不能很好的适应当今水泥窑的使用要求。公开号为CN1326804C的中国发明专利中提供了一种结合国内铝矾土矿的开采特征，综合利用中低品位矾土和煤矸石为主要原料生产矾土基莫来石均质料的制备方法，制备出了具有均匀的组成、结构和性能的优质耐火原料，这种优质合成原料具有耐火度高、抗热震性好、抗蠕变、荷重软化温度高、
