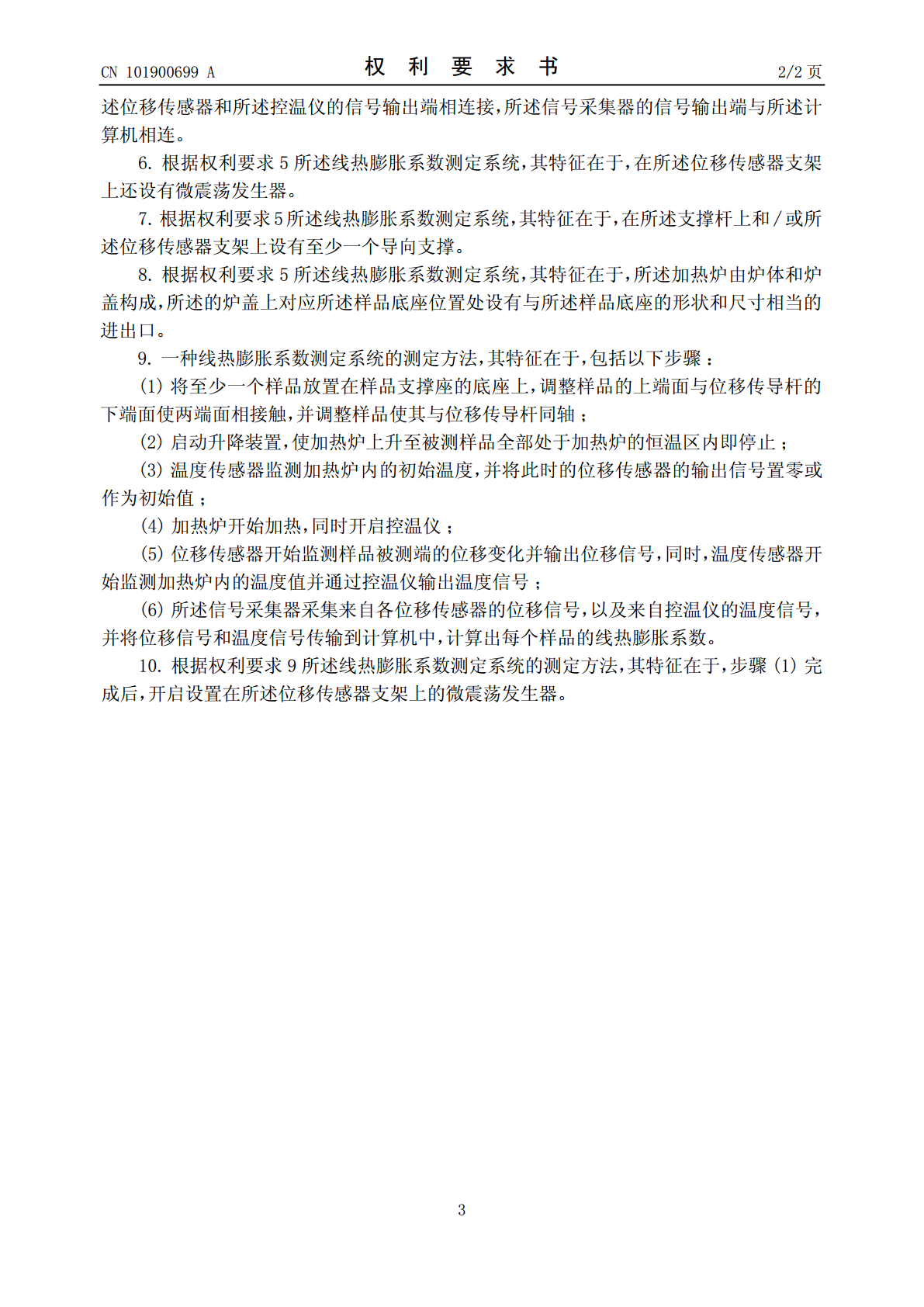

(19)中华人民共和国国家知识产权局*CN101900699A*(12)发明专利申请(10)申请公布号CN101900699A(43)申请公布日2010.12.01(21)申请号201010237782.2(22)申请日2010.07.27(71)申请人李馨白地址100076北京市大兴区旧宫灵秀山庄16-2-401申请人原苓玉(72)发明人李馨白原苓玉(74)专利代理机构北京中伟智信专利商标代理事务所11325代理人张岱(51)Int.Cl.G01N25/16(2006.01)权利要求书2页说明书5页附图3页(54)发明名称线热膨胀系数测定仪,测定系统及测定方法(57)摘要本发明公开一种线热膨胀系数测定仪，测定系统及测定方法，主要是为了解决现有仪器只能测定特定几何尺寸的棒状体以及一次只能同时测定一个样品等问题而设计。本发明包括机架，加热炉和温度传感器，温度传感器设置在加热炉内，机架由底座和立柱构成，立柱的上部设有一横梁；横梁的上方设有位移传感器支架，下方设有样品支撑座；位移传感器支架上设有位移传感器支撑座，并在其上设有位移传感器；横梁上设有导向通孔，其内设有传导杆；传导杆的上端面与位移传感器的感应端相接触，下端面与样品的上端面相接触；加热炉的底端设有一升降装置，并设置在机架底座上。采用上述结构，本发明可将样品整体放入测定仪中进行测定，且能够同时测定多个样品。CN1096ACN101900699A权利要求书1/2页1.一种线热膨胀系数测定仪，包括机架，加热炉，位移传感器和温度传感器，所述温度传感器设置在所述加热炉内，其特征在于，所述机架由固定连接的底座和立柱构成，所述立柱的上部设有一位置可相对其上下可调的横梁，并经锁紧螺钉与所述立柱固连；所述横梁的上方设有至少一个与其固连的位移传感器支架，下方设有样品支撑座；所述样品支撑座由样品底座和支撑杆构成，所述支撑杆的上端与所述横梁固定连接，下端与所述样品底座固连；所述位移传感器支架上设有位置可相对其上下可调的位移传感器支撑座，并经锁紧螺钉与所述位移传感器支架固连，所述位移传感器支撑座上设有所述位移传感器；在所述横梁上对应于每一个所述位移传感器位置处均设有导向通孔，所述的导向通孔内设有传导杆；所述位移传导杆的上端面与所述位移传感器的感应端相接触，下端面与放置在所述样品底座上的被检测样品的上端面相接触；所述加热炉底部设有一升降装置，该升降装置设置在所述机架底座上；所述加热炉上端对应所述样品底座位置处设有与所述样品底座的形状和尺寸相当的进出口。2.根据权利要求1所述线热膨胀系数测定仪，其特征在于，在所述支撑杆上和/或所述位移传感器支架上设有至少一个导向支撑。3.根据权利要求1所述线热膨胀系数测定仪，其特征在于，在所述位移传感器支架上还设有微震荡发生器。4.根据权利要求1所述线热膨胀系数测定仪，其特征在于，所述加热炉由炉体和炉盖构成，所述的炉盖上对应所述样品底座位置处设有与所述样品底座的形状和尺寸相当的进出口。5.一种线热膨胀系数测定系统，其特征在于，包括：测定装置，包括机架，位移传感器支架，样品支撑座，加热炉，升降装置和位移传导杆；其中，所述机架由固定连接的底座和立柱构成，所述立柱的上部设有一位置可相对其上下可调的横梁，并经锁紧螺钉与所述立柱固连；所述横梁的上方设有至少一个与其固连的位移传感器支架，下方设有样品支撑座；所述样品支撑座由样品底座和支撑杆构成，所述支撑杆的上端与所述横梁固定连接，下端与所述样品底座固连；所述位移传感器支架上设有位置可相对其上下可调的位移传感器支撑座，并经锁紧螺钉与所述位移传感器支架固连；在所述横梁上设有导向通孔，其内设有所述位移传导杆；所述位移传导杆的下端面与放置在所述样品底座上的被检测样品的上端面相接触；所述加热炉底部设有所述升降装置，该升降装置设置在所述机架底座上；所述加热炉上端对应所述样品底座位置处设有与所述样品底座的形状和尺寸相当的进出口；传感器单元，包括至少一个位移传感器和温度传感器；所述位移传感器设置在所述位移传感器支撑座上，所述位移传感器的感应端与所述位移传导杆的上端面相接触，所述温度传感器的感温端设置在所述加热炉内；控温仪，其输入端与所述温度传感器的信号输出端相连接，其控制信号输出端与所述加热炉的控制信号输入端相连接；以及采样计算单元，由信号采集器和计算机构成；所述信号采集器的信号输入端分别与所2CN101900699A权利要求书2/2页述位移传感器和所述控温仪的信号输出端相连接，所述信号采集器的信号输出端与所述计算机相连。6.根据权利要求5所述线热膨胀系数测定系统，其特征在于，在所述位移传感器支架上还设有微震荡发生器。7.根据权利要求5所述线热膨胀系数测定系统，其特征在于，在所述支撑杆上和/或所述位移传感器支架上设有至少一个导向支撑。8.根据权利要
