总有机碳在线分析仪及分析总有机碳的方法.pdf

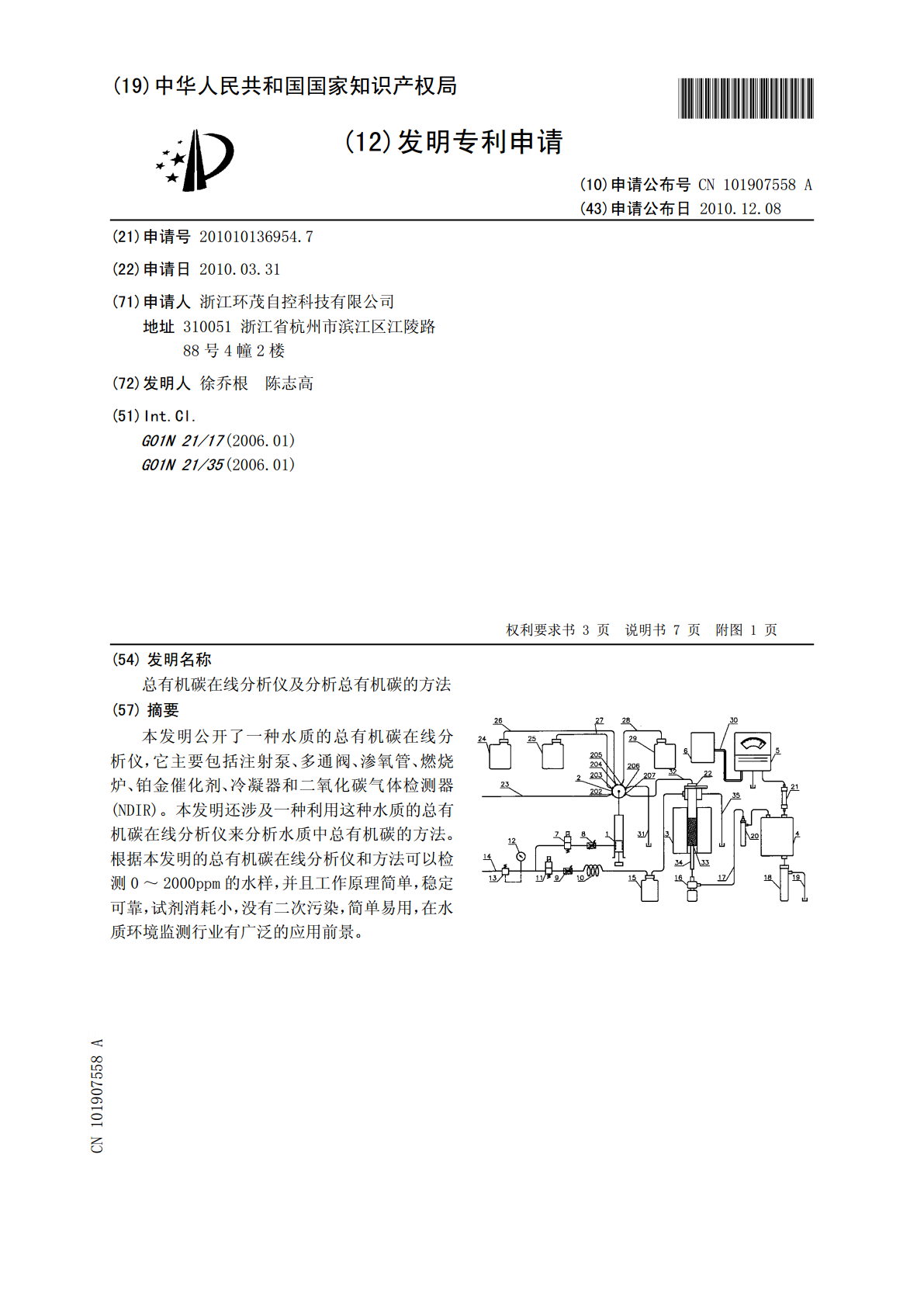

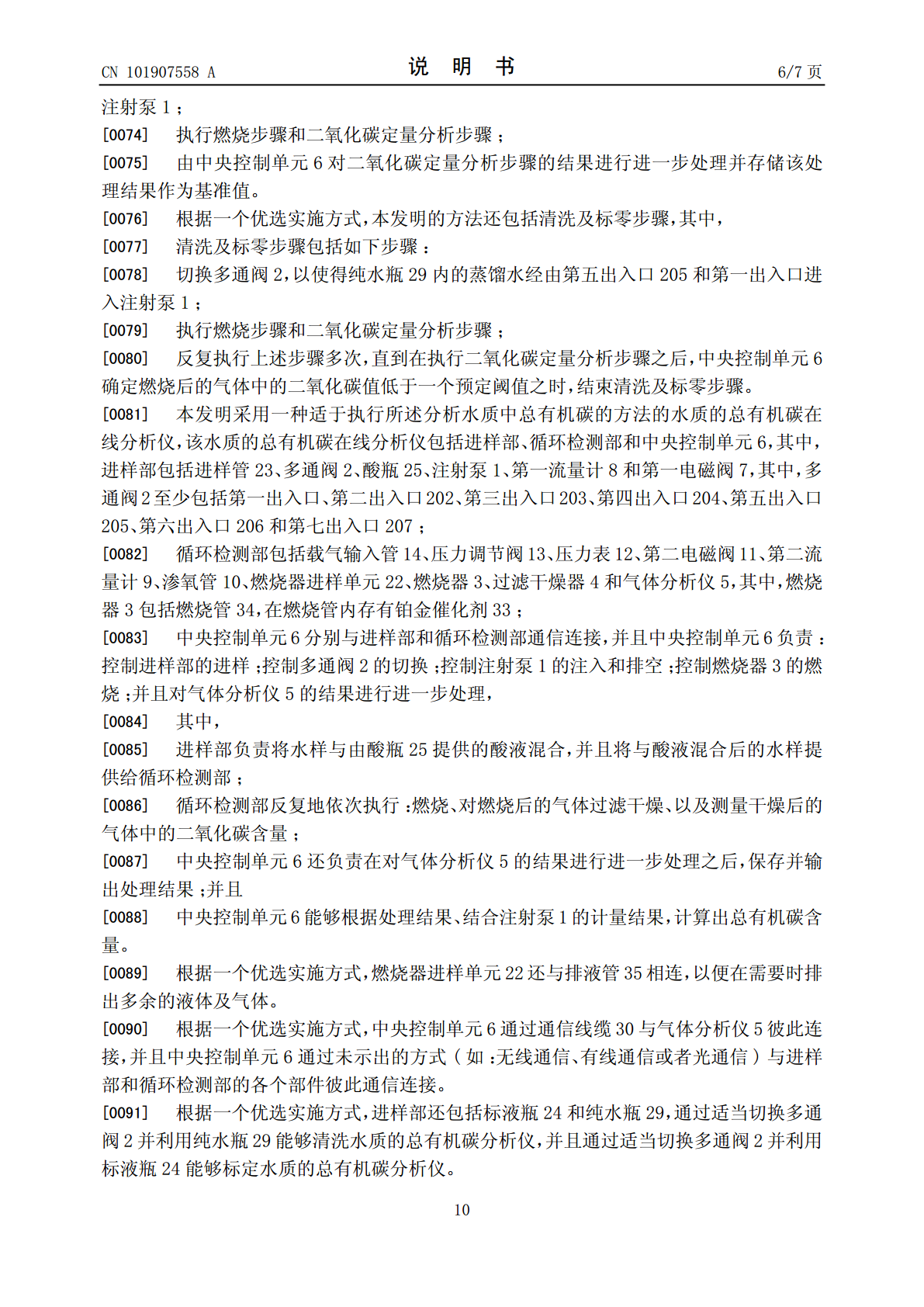

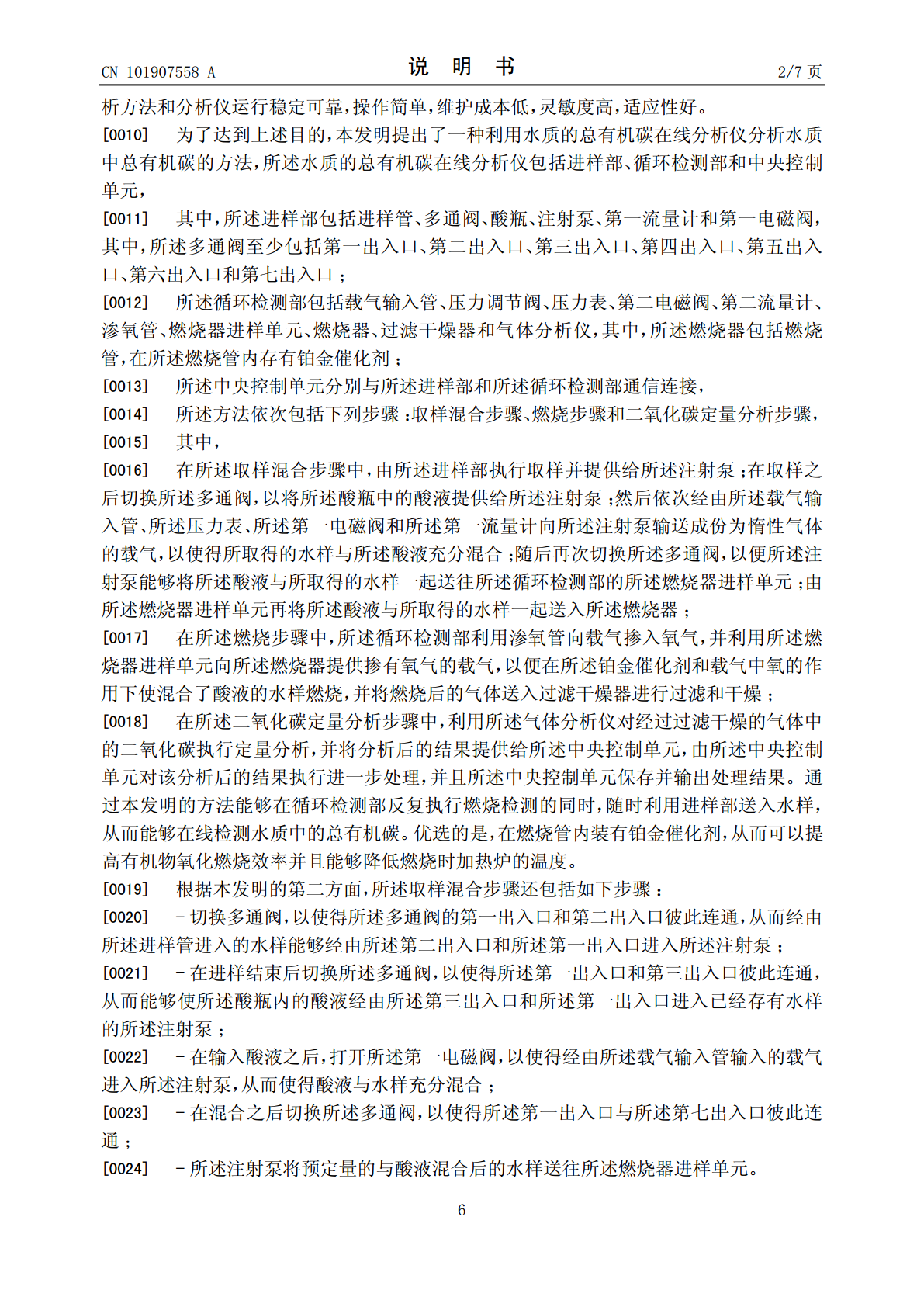

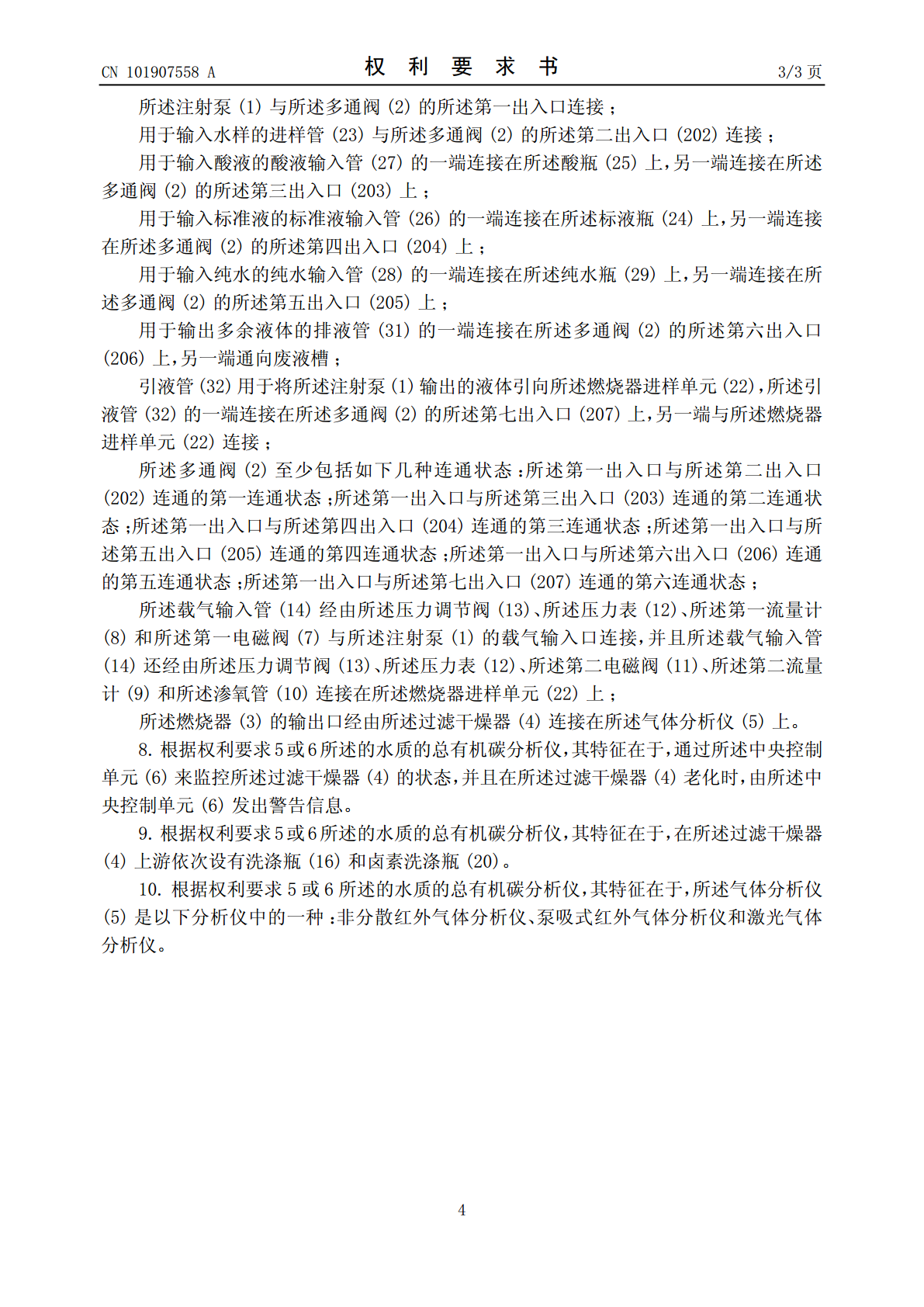

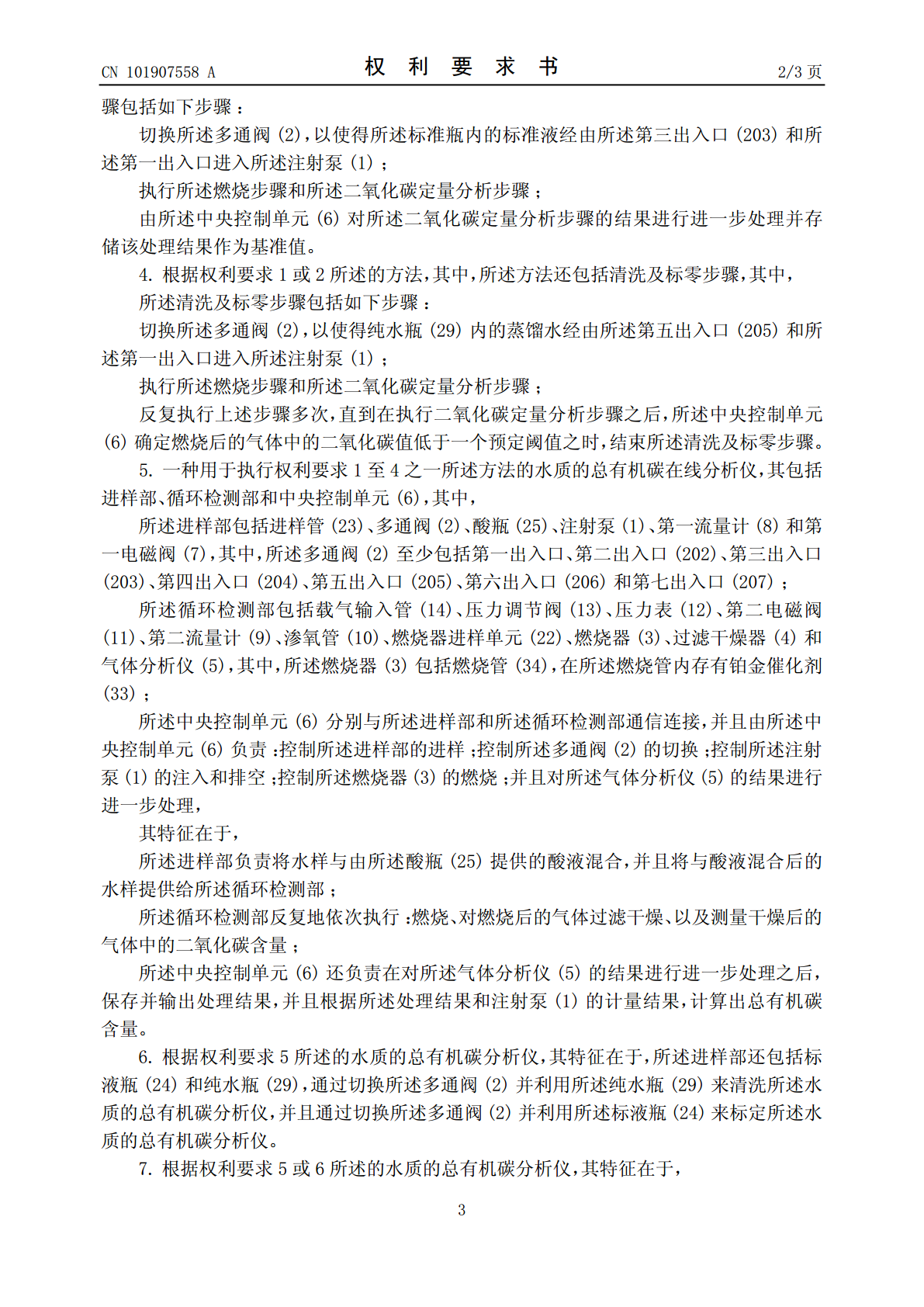

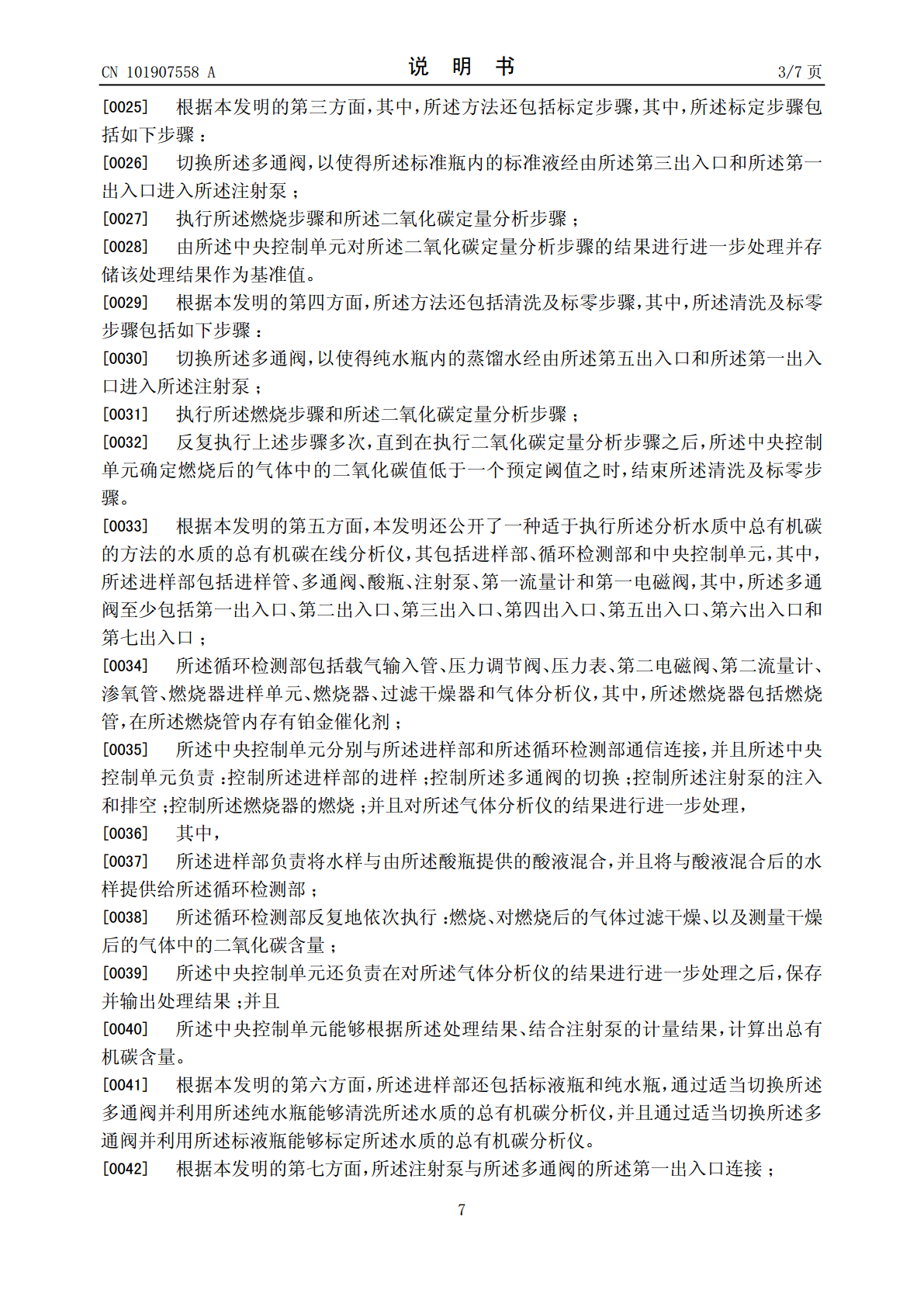

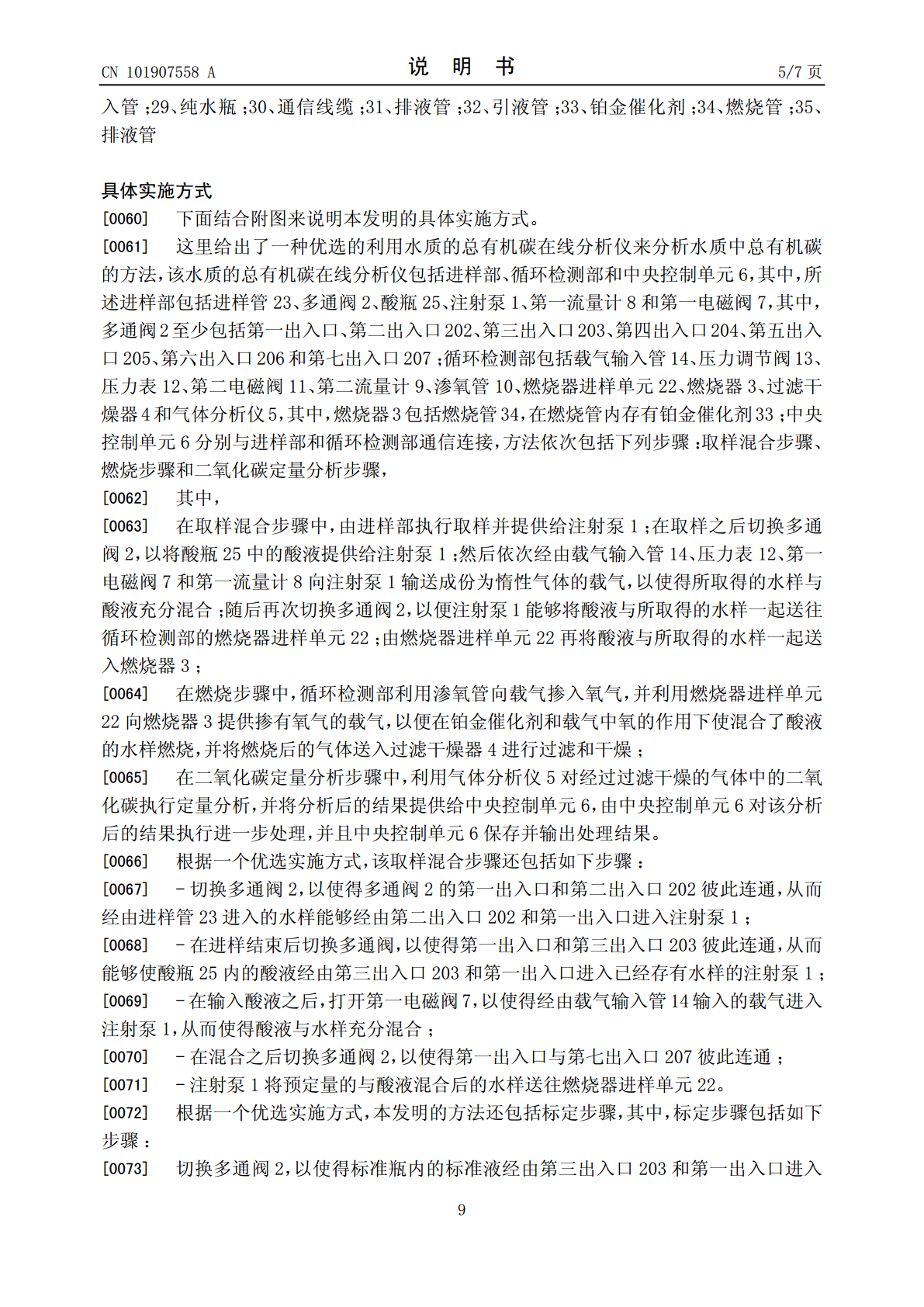

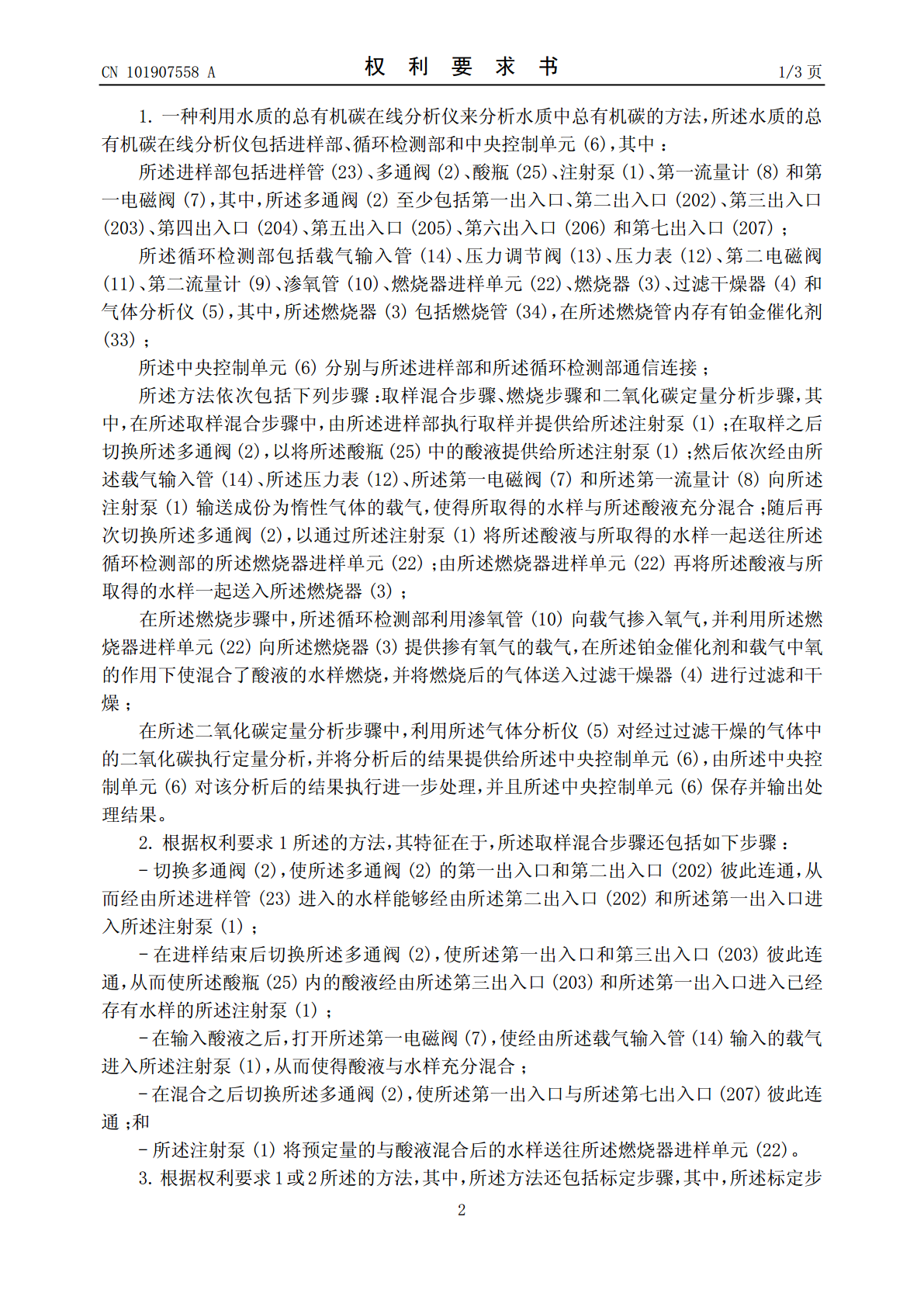

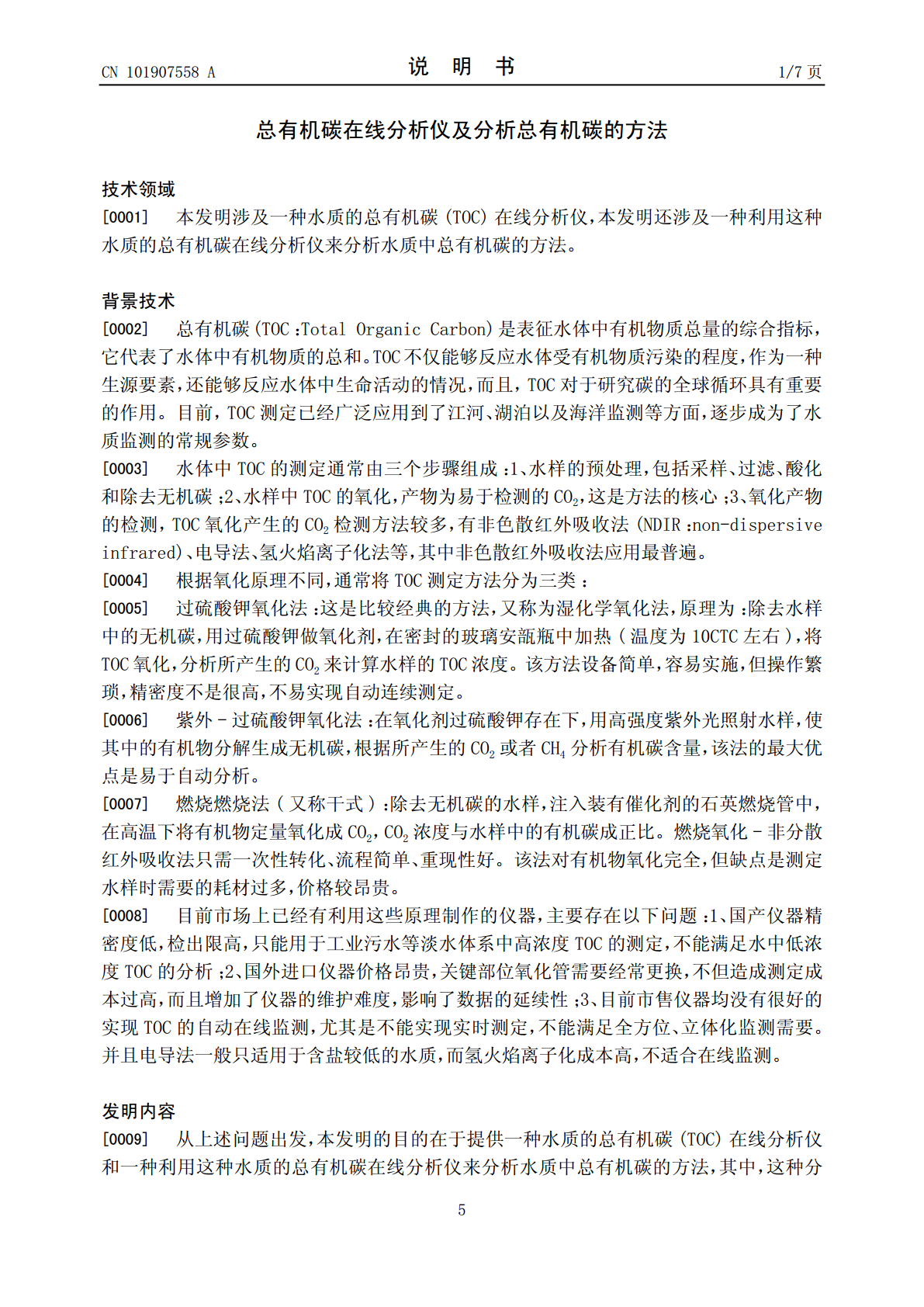

(19)中华人民共和国国家知识产权局*CN101907558A*(12)发明专利申请(10)申请公布号CNCN101907558101907558A(43)申请公布日2010.12.08(21)申请号201010136954.7(22)申请日2010.03.31(71)申请人浙江环茂自控科技有限公司地址310051浙江省杭州市滨江区江陵路88号4幢2楼(72)发明人徐乔根陈志高(51)Int.Cl.G01N21/17(2006.01)G01N21/35(2006.01)权利要求书3页说明书7页附图1页(54)发明名称总有机碳在线分析仪及分析总有机碳的方法(57)摘要本发明公开了一种水质的总有机碳在线分析仪，它主要包括注射泵、多通阀、渗氧管、燃烧炉、铂金催化剂、冷凝器和二氧化碳气体检测器(NDIR)。本发明还涉及一种利用这种水质的总有机碳在线分析仪来分析水质中总有机碳的方法。根据本发明的总有机碳在线分析仪和方法可以检测0～2000ppm的水样，并且工作原理简单，稳定可靠，试剂消耗小，没有二次污染，简单易用，在水质环境监测行业有广泛的应用前景。CN109758ACN101907558ACCNN110190755801907562A权利要求书1/3页1.一种利用水质的总有机碳在线分析仪来分析水质中总有机碳的方法，所述水质的总有机碳在线分析仪包括进样部、循环检测部和中央控制单元(6)，其中：所述进样部包括进样管(23)、多通阀(2)、酸瓶(25)、注射泵(1)、第一流量计(8)和第一电磁阀(7)，其中，所述多通阀(2)至少包括第一出入口、第二出入口(202)、第三出入口(203)、第四出入口(204)、第五出入口(205)、第六出入口(206)和第七出入口(207)；所述循环检测部包括载气输入管(14)、压力调节阀(13)、压力表(12)、第二电磁阀(11)、第二流量计(9)、渗氧管(10)、燃烧器进样单元(22)、燃烧器(3)、过滤干燥器(4)和气体分析仪(5)，其中，所述燃烧器(3)包括燃烧管(34)，在所述燃烧管内存有铂金催化剂(33)；所述中央控制单元(6)分别与所述进样部和所述循环检测部通信连接；所述方法依次包括下列步骤：取样混合步骤、燃烧步骤和二氧化碳定量分析步骤，其中，在所述取样混合步骤中，由所述进样部执行取样并提供给所述注射泵(1)；在取样之后切换所述多通阀(2)，以将所述酸瓶(25)中的酸液提供给所述注射泵(1)；然后依次经由所述载气输入管(14)、所述压力表(12)、所述第一电磁阀(7)和所述第一流量计(8)向所述注射泵(1)输送成份为惰性气体的载气，使得所取得的水样与所述酸液充分混合；随后再次切换所述多通阀(2)，以通过所述注射泵(1)将所述酸液与所取得的水样一起送往所述循环检测部的所述燃烧器进样单元(22)；由所述燃烧器进样单元(22)再将所述酸液与所取得的水样一起送入所述燃烧器(3)；在所述燃烧步骤中，所述循环检测部利用渗氧管(10)向载气掺入氧气，并利用所述燃烧器进样单元(22)向所述燃烧器(3)提供掺有氧气的载气，在所述铂金催化剂和载气中氧的作用下使混合了酸液的水样燃烧，并将燃烧后的气体送入过滤干燥器(4)进行过滤和干燥；在所述二氧化碳定量分析步骤中，利用所述气体分析仪(5)对经过过滤干燥的气体中的二氧化碳执行定量分析，并将分析后的结果提供给所述中央控制单元(6)，由所述中央控制单元(6)对该分析后的结果执行进一步处理，并且所述中央控制单元(6)保存并输出处理结果。2.根据权利要求1所述的方法，其特征在于，所述取样混合步骤还包括如下步骤：-切换多通阀(2)，使所述多通阀(2)的第一出入口和第二出入口(202)彼此连通，从而经由所述进样管(23)进入的水样能够经由所述第二出入口(202)和所述第一出入口进入所述注射泵(1)；-在进样结束后切换所述多通阀(2)，使所述第一出入口和第三出入口(203)彼此连通，从而使所述酸瓶(25)内的酸液经由所述第三出入口(203)和所述第一出入口进入已经存有水样的所述注射泵(1)；-在输入酸液之后，打开所述第一电磁阀(7)，使经由所述载气输入管(14)输入的载气进入所述注射泵(1)，从而使得酸液与水样充分混合；-在混合之后切换所述多通阀(2)，使所述第一出入口与所述第七出入口(207)彼此连通；和-所述注射泵(1)将预定量的与酸液混合后的水样送往所述燃烧器进样单元(22)。3.根据权利要求1或2所述的方法，其中，所述方法还包括标定步骤，其中，所述标定步2CCNN110190755801907562A权利要求书2/3页骤包括如下步骤：切换所述多通阀(2)，以使得所述标准瓶内的标准液经由所述第三出入口(203)和所述第一出入口进入所述注射泵(1)；执行所述燃烧步骤和所述二氧化碳
