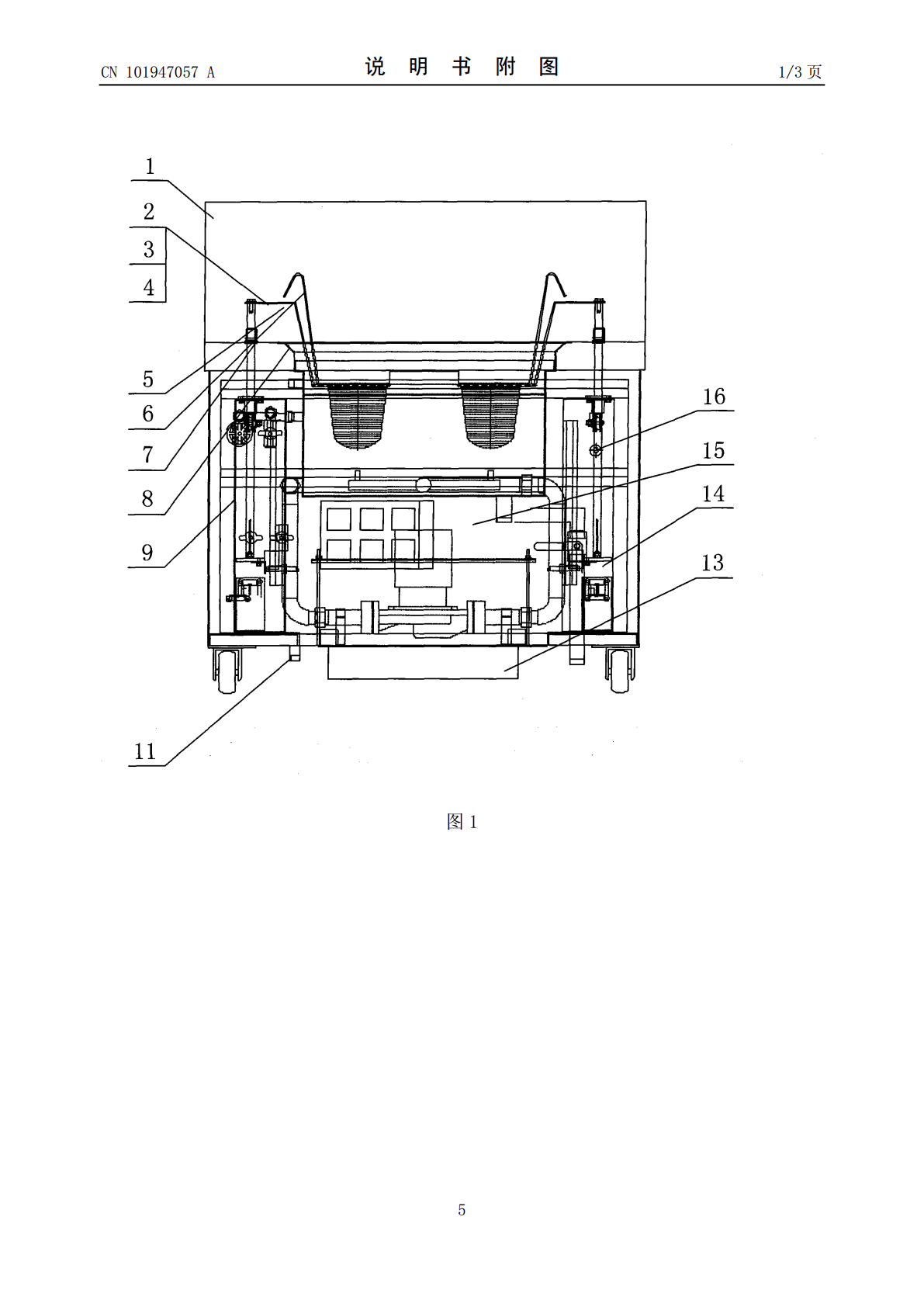

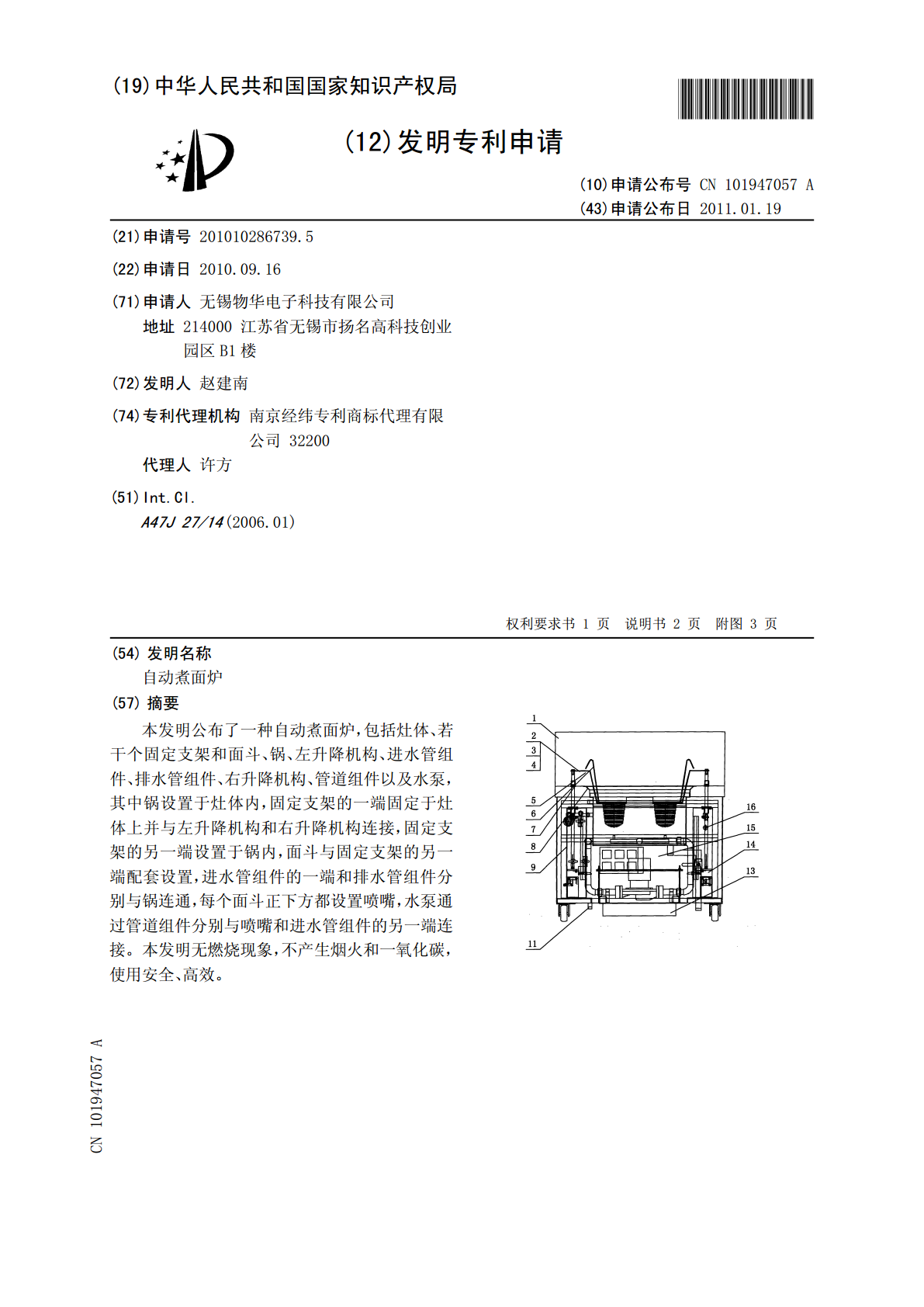

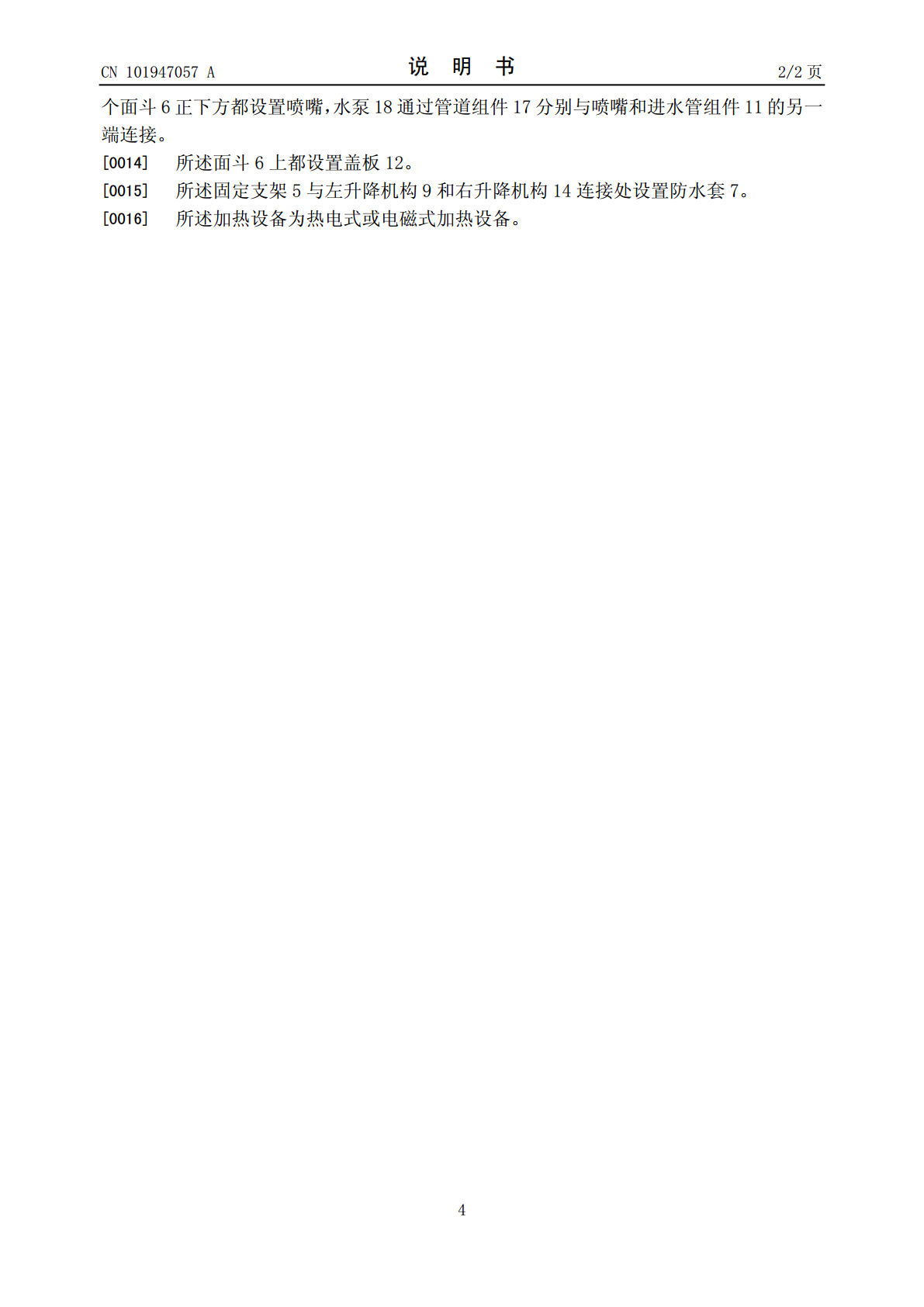

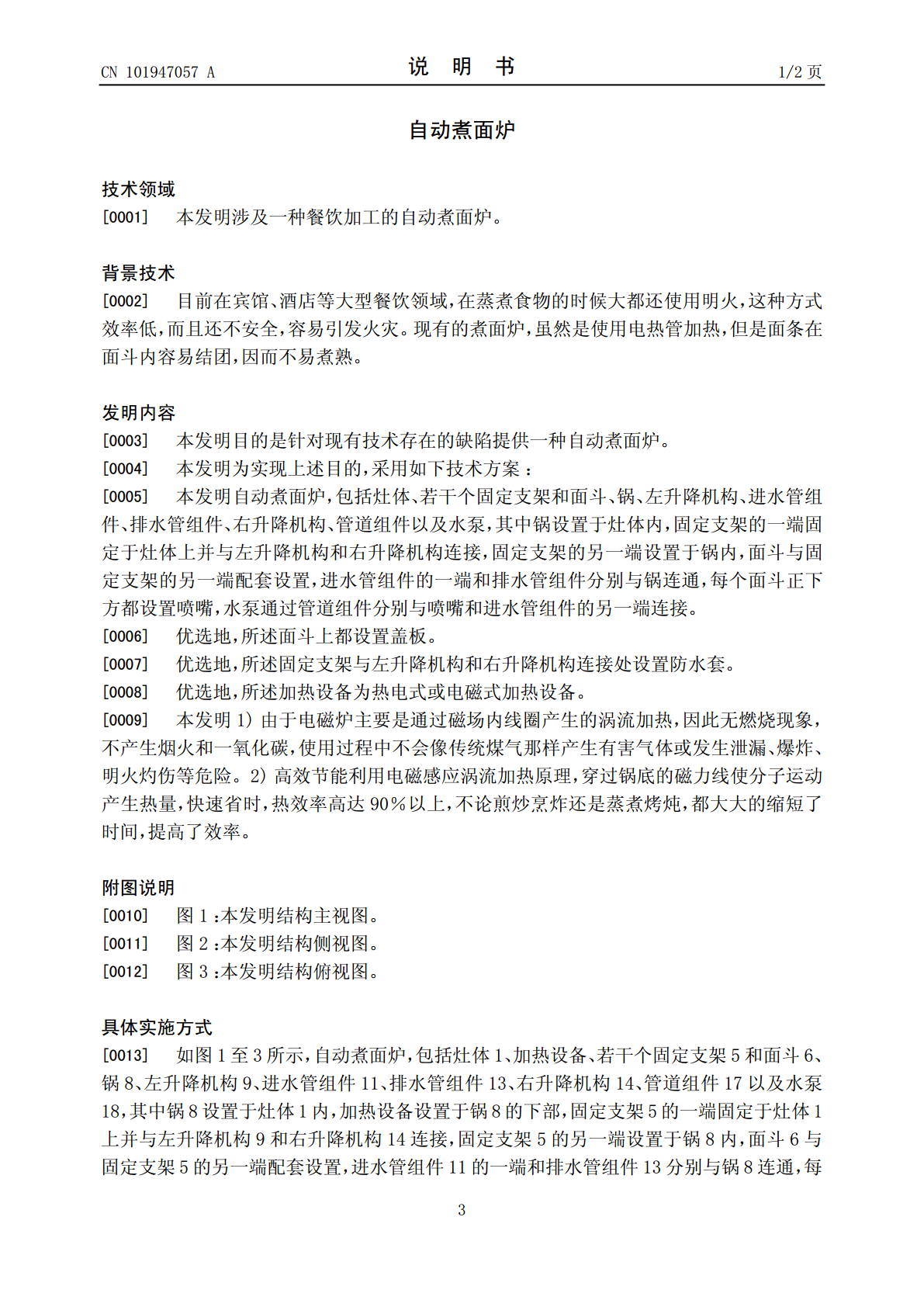

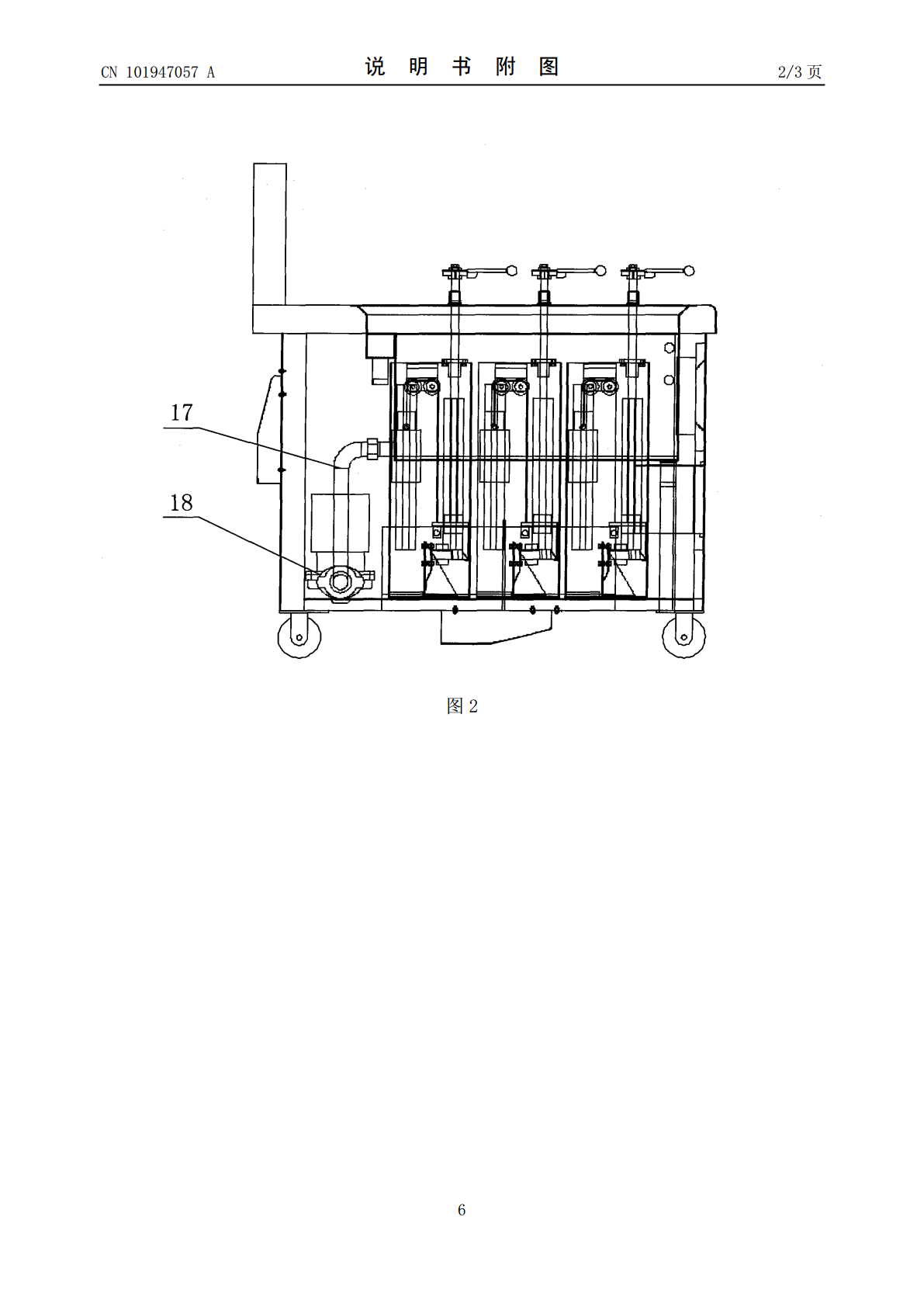

(19)中华人民共和国国家知识产权局*CN101947057A*(12)发明专利申请(10)申请公布号CN101947057A(43)申请公布日2011.01.19(21)申请号201010286739.5(22)申请日2010.09.16(71)申请人无锡物华电子科技有限公司地址214000江苏省无锡市扬名高科技创业园区B1楼(72)发明人赵建南(74)专利代理机构南京经纬专利商标代理有限公司32200代理人许方(51)Int.Cl.A47J27/14(2006.01)权利要求书1页说明书2页附图3页(54)发明名称自动煮面炉(57)摘要本发明公布了一种自动煮面炉,包括灶体、若干个固定支架和面斗、锅、左升降机构、进水管组件、排水管组件、右升降机构、管道组件以及水泵,其中锅设置于灶体内,固定支架的一端固定于灶体上并与左升降机构和右升降机构连接,固定支架的另一端设置于锅内,面斗与固定支架的另一端配套设置,进水管组件的一端和排水管组件分别与锅连通,每个面斗正下方都设置喷嘴,水泵通过管道组件分别与喷嘴和进水管组件的另一端连接。本发明无燃烧现象,不产生烟火和一氧化碳,使用安全、高效。CN109475ACN101947057A权利要求书1/1页1.一种自动煮面炉,其特征在于包括灶体(1)、加热设备、若干个固定支架(5)和面斗(6)、锅(8)、左升降机构(9)、进水管组件(11)、排水管组件(13)、右升降机构(14)、管道组件(17)以及水泵(18),其中锅(8)设置于灶体(1)内,加热设备设置于锅(8)的下部,固定支架(5)的一端固定于灶体(1)上并与左升降机构(9)和右升降机构(14)连接,固定支架(5)的另一端设置于锅(8)内,面斗(6)与固定支架(5)的另一端配套设置,进水管组件(11)的一端和排水管组件(13)分别与锅(8)连通,每个面斗(6)正下方都设置喷嘴,水泵(18)通过管道组件(17)分别与喷嘴和进水管组件(11)的另一端连接。2.根据权利要求1所述的自动煮面炉,其特征在于所述面斗(6)上都设置盖板(12)。3.根据权利要求1所述的自动煮面炉,其特征在于所述固定支架(5)与左升降机构(9)和右升降机构(14)连接处设置防水套(7)。4.根据权利要求1所述的自动煮面炉,其特征在于所述加热设备为热电式或电磁式加热设备。2CN101947057A说明书1/2页自动煮面炉技术领域[0001]本发明涉及一种餐饮加工的自动煮面炉。背景技术[0002]目前在宾馆、酒店等大型餐饮领域,在蒸煮食物的时候大都还使用明火,这种方式效率低,而且还不安全,容易引发火灾。现有的煮面炉,虽然是使用电热管加热,但是面条在面斗内容易结团,因而不易煮熟。发明内容[0003]本发明目的是针对现有技术存在的缺陷提供一种自动煮面炉。[0004]本发明为实现上述目的,采用如下技术方案:[0005]本发明自动煮面炉,包括灶体、若干个固定支架和面斗、锅、左升降机构、进水管组件、排水管组件、右升降机构、管道组件以及水泵,其中锅设置于灶体内,固定支架的一端固定于灶体上并与左升降机构和右升降机构连接,固定支架的另一端设置于锅内,面斗与固定支架的另一端配套设置,进水管组件的一端和排水管组件分别与锅连通,每个面斗正下方都设置喷嘴,水泵通过管道组件分别与喷嘴和进水管组件的另一端连接。[0006]优选地,所述面斗上都设置盖板。[0007]优选地,所述固定支架与左升降机构和右升降机构连接处设置防水套。[0008]优选地,所述加热设备为热电式或电磁式加热设备。[0009]本发明1)由于电磁炉主要是通过磁场内线圈产生的涡流加热,因此无燃烧现象,不产生烟火和一氧化碳,使用过程中不会像传统煤气那样产生有害气体或发生泄漏、爆炸、明火灼伤等危险。2)高效节能利用电磁感应涡流加热原理,穿过锅底的磁力线使分子运动产生热量,快速省时,热效率高达90%以上,不论煎炒烹炸还是蒸煮烤炖,都大大的缩短了时间,提高了效率。附图说明[0010]图1:本发明结构主视图。[0011]图2:本发明结构侧视图。[0012]图3:本发明结构俯视图。具体实施方式[0013]如图1至3所示,自动煮面炉,包括灶体1、加热设备、若干个固定支架5和面斗6、锅8、左升降机构9、进水管组件11、排水管组件13、右升降机构14、管道组件17以及水泵18,其中锅8设置于灶体1内,加热设备设置于锅8的下部,固定支架5的一端固定于灶体1上并与左升降机构9和右升降机构14连接,固定支架5的另一端设置于锅8内,面斗6与固定支架5的另一端配套设置,进水管组件11的一端和排水管组件13分别与锅8连通,每3CN101947057A说明书2/2页个面斗6正下方都设置喷嘴,水泵18通过管道组件17分别与喷嘴和进水管组件11的另一端连接。[0014]所述面斗
