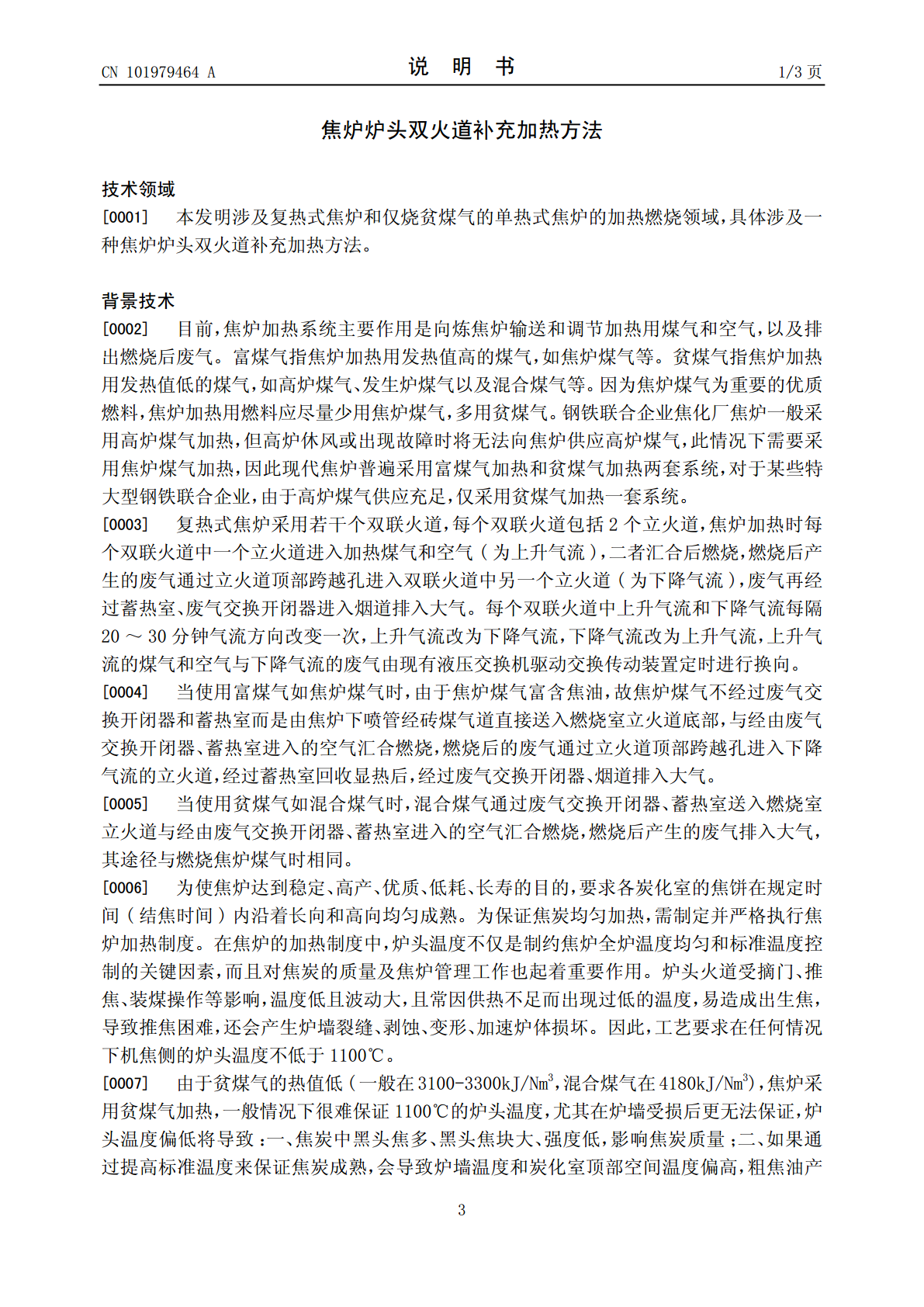

(19)中华人民共和国国家知识产权局*CN101979464A*(12)发明专利申请(10)申请公布号CN101979464A(43)申请公布日2011.02.23(21)申请号201010544427.X(22)申请日2010.11.15(71)申请人中冶焦耐（大连）工程技术有限公司地址116023辽宁省大连市高新技术产业园区七贤岭高能街128号申请人中冶焦耐工程技术有限公司(72)发明人陈风昌卫忆桥徐英姬赵淑丽王明登(74)专利代理机构鞍山嘉讯科技专利事务所21224代理人张群(51)Int.Cl.C10B21/10(2006.01)权利要求书1页说明书3页附图2页(54)发明名称焦炉炉头双火道补充加热方法(57)摘要本发明涉及复热式焦炉和仅烧贫煤气的单热式焦炉的加热燃烧领域一种焦炉炉头双火道补充加热方法，该方法对贫煤气加热焦炉的机、焦侧的炉头两组立火道，采用焦炉富煤气下喷方式进行辅助补充燃烧，增设富煤气主管作为补充加热的焦炉富煤气管道，富煤气主管在焦炉机、焦侧各引出两个富煤气分配管与炉头两组立火道下喷管相连；每个下喷管上安装有铜质球阀和不锈钢孔板来调节进入立火道的煤气量，煤气交换通过焦炉交换传动装置来实现。该方法可有效解决焦炉燃烧贫煤气时炉头供热不足的状况，提高炉头温度以达到工艺规定要求，从而改善炉头温度的均匀系数并确保了全炉温度的均匀性，保证了炉头焦炭及全炉焦炭均匀成熟，提高焦炉寿命。CN109746ACCNN110197946401979469A权利要求书1/1页1.焦炉炉头双火道补充加热方法，其特征在于，该方法对贫煤气加热焦炉的机、焦侧的炉头两组立火道，采用焦炉富煤气下喷方式进行辅助补充燃烧，每个下喷管上安装有铜质球阀和不锈钢孔板来调节进入立火道的煤气量，煤气交换通过焦炉交换传动装置来实现；具体实现方法为：1)增设富煤气主管作为补充加热的焦炉富煤气管道，富煤气主管在焦炉机、焦侧各引出两个富煤气分配管与炉头两组立火道下喷管相连；2)焦炉富煤气在进入下喷管前设置一个铜质球阀和不锈钢孔板来调节进入每个立火道煤气量；3)焦炉富煤气的交换通过焦炉交换传动装置来实现。2.根据权利要求1所述的焦炉炉头双火道补充加热方法，其特征在于，所述的焦炉交换传动装置包括A型富煤气交换旋塞和B型富煤气交换旋塞两种交换旋塞完成打开、关闭状态的切换，A型富煤气交换旋塞控制机侧富煤气分配管(6)和焦侧富煤气分配管(7)的开闭状态，机侧富煤气分配管(6)和焦侧富煤气分配管(7)分别对应单数燃烧室的机侧第1火道、焦侧第2n-1火道或双数燃烧室的机侧第2火道、焦侧燃烧室的第2n火道；B型富煤气交换旋塞控制机侧富煤气分配管(4)和焦侧富煤气分配管(5)的开闭状态，机侧富煤气分配管(4)和焦侧富煤气分配管(5)分别对应单数燃烧室的机侧第2火道、焦侧第2n火道或双数燃烧室的机侧第1火道、焦侧燃烧室的第2n-1火道。2CCNN110197946401979469A说明书1/3页焦炉炉头双火道补充加热方法技术领域[0001]本发明涉及复热式焦炉和仅烧贫煤气的单热式焦炉的加热燃烧领域，具体涉及一种焦炉炉头双火道补充加热方法。背景技术[0002]目前，焦炉加热系统主要作用是向炼焦炉输送和调节加热用煤气和空气，以及排出燃烧后废气。富煤气指焦炉加热用发热值高的煤气，如焦炉煤气等。贫煤气指焦炉加热用发热值低的煤气，如高炉煤气、发生炉煤气以及混合煤气等。因为焦炉煤气为重要的优质燃料，焦炉加热用燃料应尽量少用焦炉煤气，多用贫煤气。钢铁联合企业焦化厂焦炉一般采用高炉煤气加热，但高炉休风或出现故障时将无法向焦炉供应高炉煤气，此情况下需要采用焦炉煤气加热，因此现代焦炉普遍采用富煤气加热和贫煤气加热两套系统，对于某些特大型钢铁联合企业，由于高炉煤气供应充足，仅采用贫煤气加热一套系统。[0003]复热式焦炉采用若干个双联火道，每个双联火道包括2个立火道，焦炉加热时每个双联火道中一个立火道进入加热煤气和空气(为上升气流)，二者汇合后燃烧，燃烧后产生的废气通过立火道顶部跨越孔进入双联火道中另一个立火道(为下降气流)，废气再经过蓄热室、废气交换开闭器进入烟道排入大气。每个双联火道中上升气流和下降气流每隔20～30分钟气流方向改变一次，上升气流改为下降气流，下降气流改为上升气流，上升气流的煤气和空气与下降气流的废气由现有液压交换机驱动交换传动装置定时进行换向。[0004]当使用富煤气如焦炉煤气时，由于焦炉煤气富含焦油，故焦炉煤气不经过废气交换开闭器和蓄热室而是由焦炉下喷管经砖煤气道直接送入燃烧室立火道底部，与经由废气交换开闭器、蓄热室进入的空气汇合燃烧，燃烧后的废气通过立火道顶部跨越孔进入下降气流的立火道，经过蓄热室回收显热后，经过废气交换开闭器、烟道排入大气。[0005]当使用贫煤气如混合煤气
