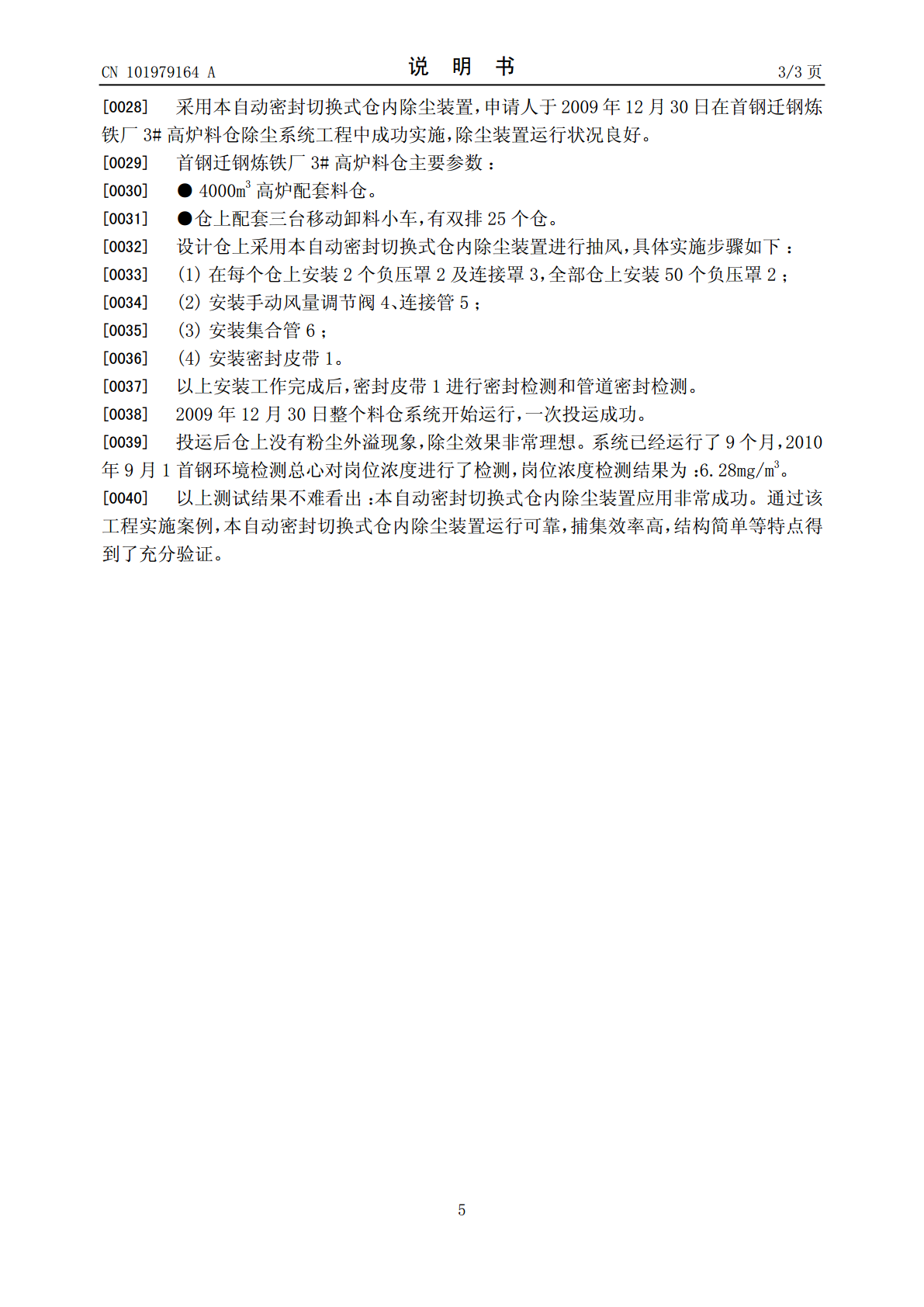

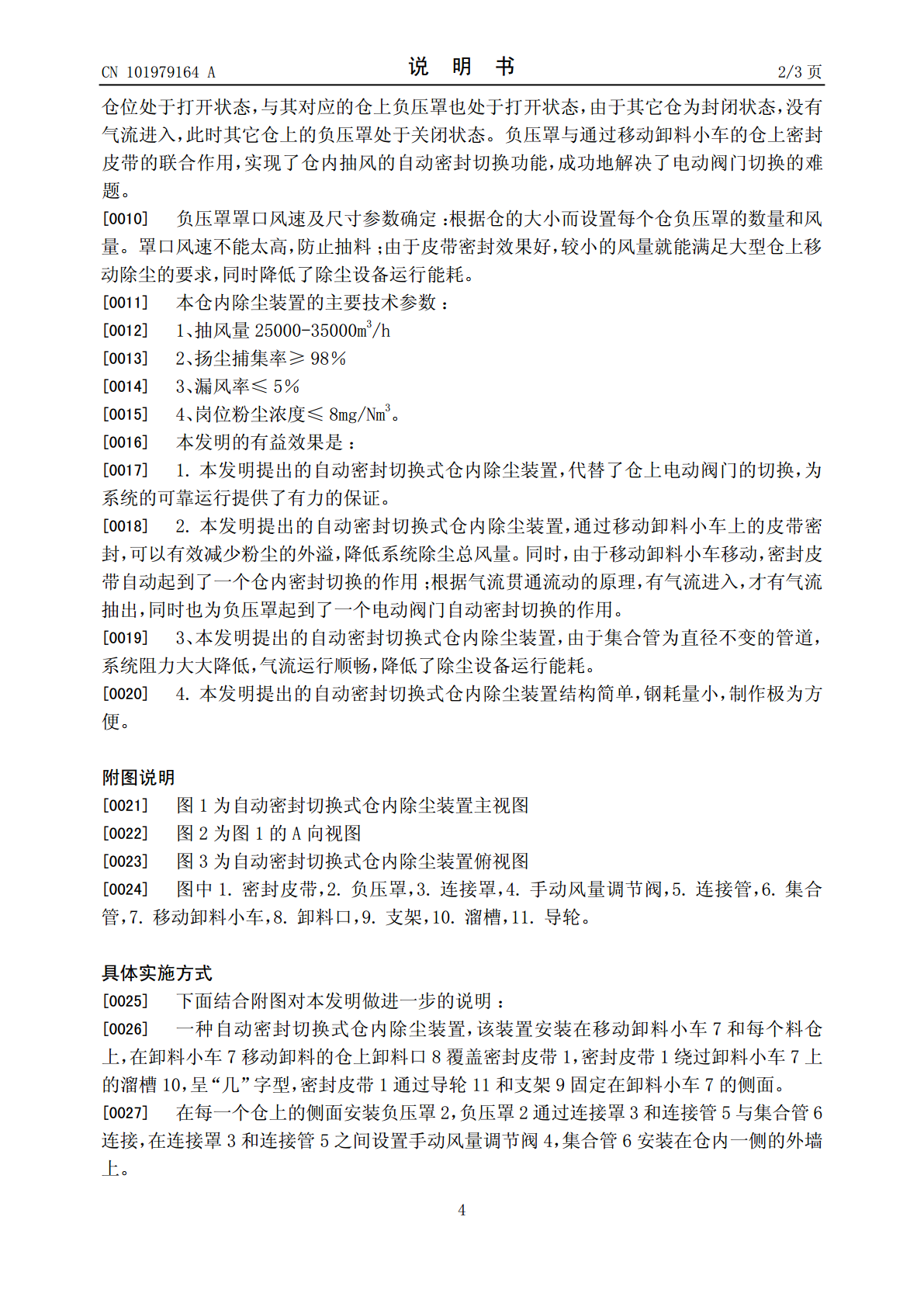

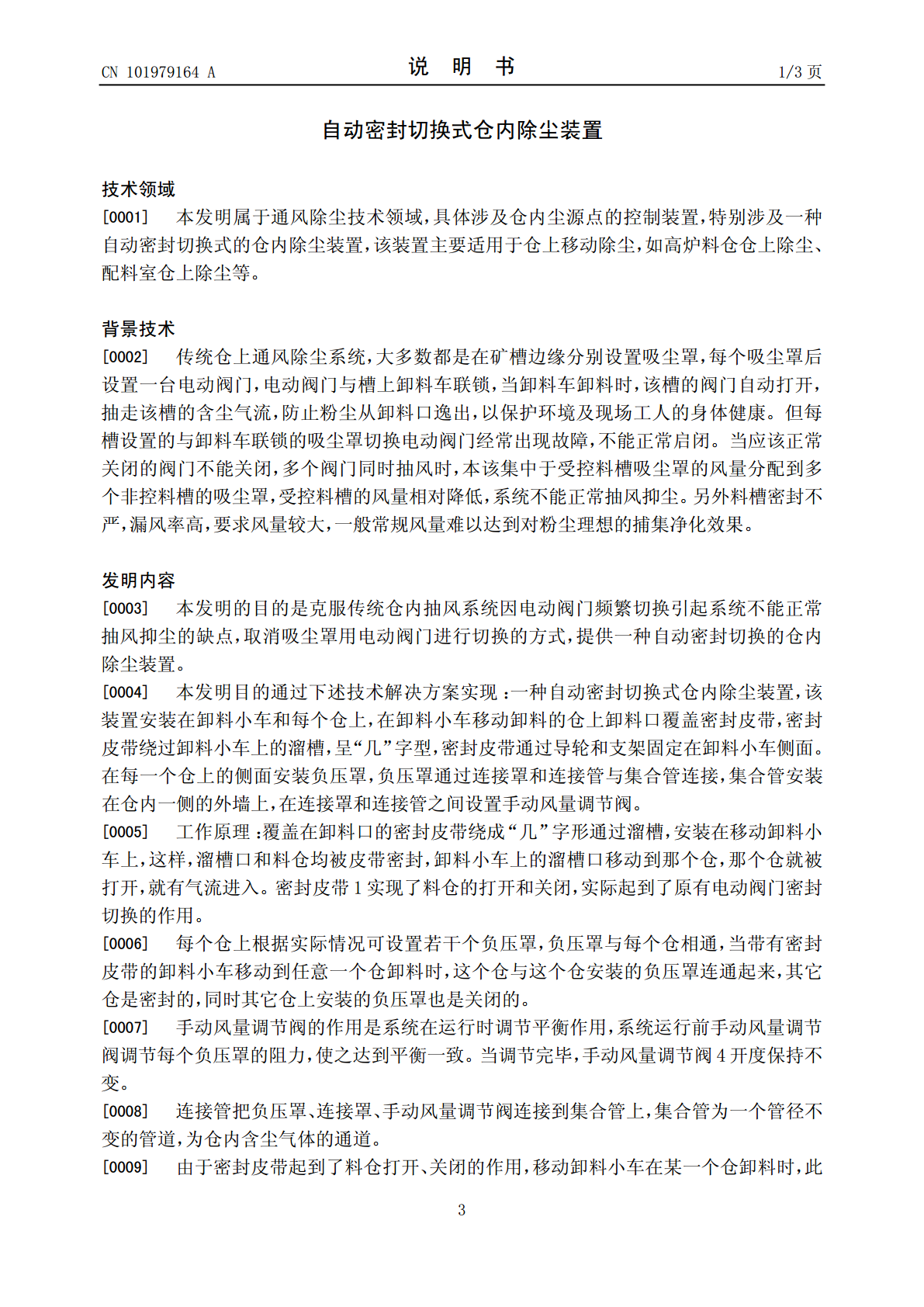

(19)中华人民共和国国家知识产权局*CN101979164A*(12)发明专利申请(10)申请公布号CN101979164A(43)申请公布日2011.02.23(21)申请号201010547939.1(22)申请日2010.11.12(71)申请人中钢集团天澄环保科技股份有限公司地址430205湖北省武汉市东湖新技术开发区光谷一路3号(72)发明人陈盛建李东明聂海荣谢鹏马金芳杨明春杨志宇(74)专利代理机构武汉宇晨专利事务所42001代理人王敏锋(51)Int.Cl.B08B15/04(2006.01)C21B7/22(2006.01)B65G69/18(2006.01)权利要求书1页说明书3页附图2页(54)发明名称自动密封切换式仓内除尘装置(57)摘要本发明涉及一种适用于仓上移动除尘，如高炉料仓仓上除尘、配料室仓上除尘的自动密封切换式的仓内除尘装置，该装置安装在移动卸料小车7和每个仓上，在卸料小车7移动卸料的仓上卸料口8覆盖密封皮带1，密封皮带(1)绕过卸料小车7上的溜槽10，呈“几”字型，在每一个仓上的侧面安装负压罩2，负压罩2通过连接罩3和连接管5与集合管6连接，集合管6安装在仓内一侧的外墙上。本装置代替了仓上电动阀门的切换，有效减少了粉尘的外溢，降低了除尘设备运行能耗，为系统的可靠运行提供了有力的保证。CN109764ACCNN110197916401979169A权利要求书1/1页1.一种自动密封切换式仓内除尘装置，该装置安装在移动卸料小车(7)和每个仓上，其特征是在卸料小车(7)移动卸料的仓上卸料口(8)覆盖密封皮带(1)，密封皮带(1)绕过卸料小车(7)上的溜槽(10)，呈“几”字型，在每一个仓上的侧面安装负压罩(2)，负压罩(2)通过连接罩(3)和连接管(5)与集合管(6)连接，集合管(6)安装在仓内一侧的外墙上。2.如权利要求1所述的一种自动密封切换式仓内除尘装置，其特征是在在连接罩(3)和连接管(5)之间设置手动风量调节阀(4)。3.如权利要求2所述的一种自动密封切换式仓内除尘装置，其特征是密封皮带(1)通过导轮(11)和支架(9)固定在卸料小车(7)的侧面。2CCNN110197916401979169A说明书1/3页自动密封切换式仓内除尘装置技术领域[0001]本发明属于通风除尘技术领域，具体涉及仓内尘源点的控制装置，特别涉及一种自动密封切换式的仓内除尘装置，该装置主要适用于仓上移动除尘，如高炉料仓仓上除尘、配料室仓上除尘等。背景技术[0002]传统仓上通风除尘系统，大多数都是在矿槽边缘分别设置吸尘罩，每个吸尘罩后设置一台电动阀门，电动阀门与槽上卸料车联锁，当卸料车卸料时，该槽的阀门自动打开，抽走该槽的含尘气流，防止粉尘从卸料口逸出，以保护环境及现场工人的身体健康。但每槽设置的与卸料车联锁的吸尘罩切换电动阀门经常出现故障，不能正常启闭。当应该正常关闭的阀门不能关闭，多个阀门同时抽风时，本该集中于受控料槽吸尘罩的风量分配到多个非控料槽的吸尘罩，受控料槽的风量相对降低，系统不能正常抽风抑尘。另外料槽密封不严，漏风率高，要求风量较大，一般常规风量难以达到对粉尘理想的捕集净化效果。发明内容[0003]本发明的目的是克服传统仓内抽风系统因电动阀门频繁切换引起系统不能正常抽风抑尘的缺点，取消吸尘罩用电动阀门进行切换的方式，提供一种自动密封切换的仓内除尘装置。[0004]本发明目的通过下述技术解决方案实现：一种自动密封切换式仓内除尘装置，该装置安装在卸料小车和每个仓上，在卸料小车移动卸料的仓上卸料口覆盖密封皮带，密封皮带绕过卸料小车上的溜槽，呈“几”字型，密封皮带通过导轮和支架固定在卸料小车侧面。在每一个仓上的侧面安装负压罩，负压罩通过连接罩和连接管与集合管连接，集合管安装在仓内一侧的外墙上，在连接罩和连接管之间设置手动风量调节阀。[0005]工作原理：覆盖在卸料口的密封皮带绕成“几”字形通过溜槽，安装在移动卸料小车上，这样，溜槽口和料仓均被皮带密封，卸料小车上的溜槽口移动到那个仓，那个仓就被打开，就有气流进入。密封皮带1实现了料仓的打开和关闭，实际起到了原有电动阀门密封切换的作用。[0006]每个仓上根据实际情况可设置若干个负压罩，负压罩与每个仓相通，当带有密封皮带的卸料小车移动到任意一个仓卸料时，这个仓与这个仓安装的负压罩连通起来，其它仓是密封的，同时其它仓上安装的负压罩也是关闭的。[0007]手动风量调节阀的作用是系统在运行时调节平衡作用，系统运行前手动风量调节阀调节每个负压罩的阻力，使之达到平衡一致。当调节完毕，手动风量调节阀4开度保持不变。[0008]连接管把负压罩、连接罩、手动风量调节阀连接到集合管上，集合管为一个管径不变的管道，为仓内含尘气体的通道。[0009]由于密封皮带起到了料仓打开、关闭的
