燃煤锅炉分时分层进煤燃烧炉体.pdf

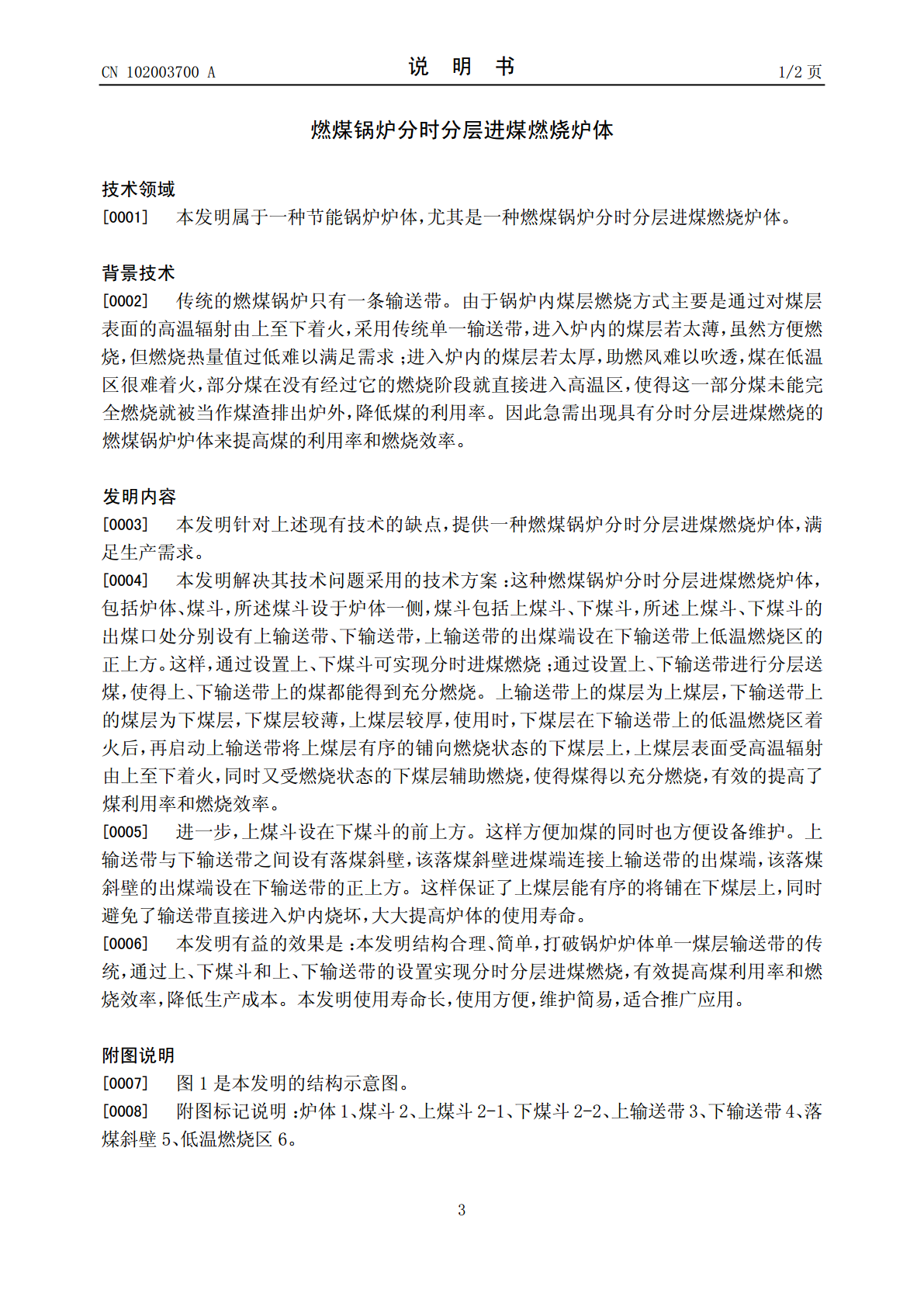

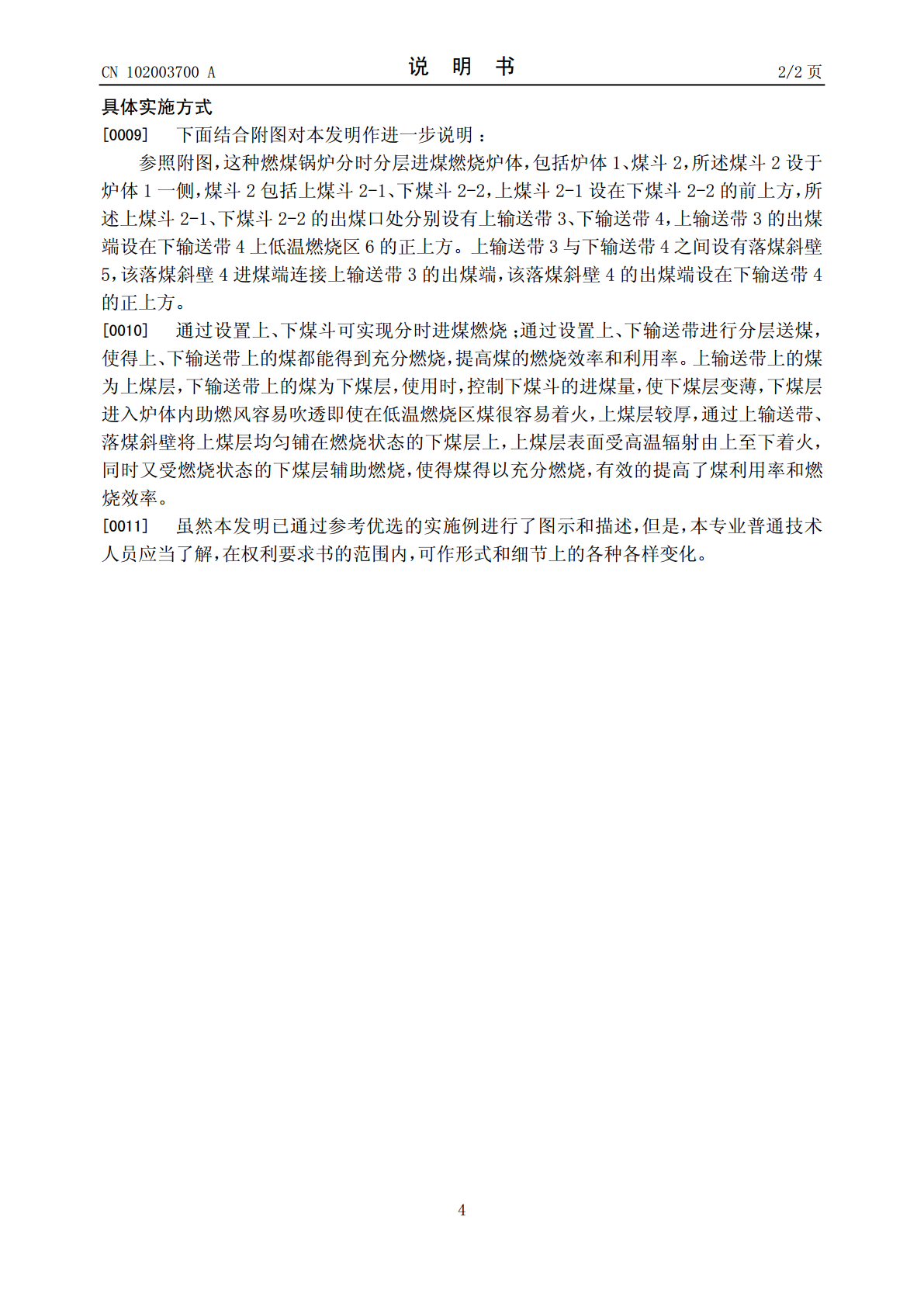

(19)中华人民共和国国家知识产权局*CN102003700A*(12)发明专利申请(10)申请公布号CN102003700A(43)申请公布日2011.04.06(21)申请号201010541815.2(22)申请日2010.11.12(71)申请人丽水市圣利锅炉节能技术服务有限公司地址323000浙江省丽水市水阁街道岑山村71-9号(72)发明人谭锦河(74)专利代理机构杭州金源通汇专利事务所(普通合伙)33236代理人周涌贺(51)Int.Cl.F23B40/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称燃煤锅炉分时分层进煤燃烧炉体(57)摘要一种燃煤锅炉分时分层进煤燃烧炉体，包括炉体、煤斗，所述煤斗设于炉体一侧，煤斗包括上煤斗、下煤斗，所述上煤斗、下煤斗的出煤口处分别设有上输送带、下输送带，上输送带的出煤端设在下输送带上低温燃烧区的正上方。本发明打破锅炉炉体单一煤层输送带的传统，通过上、下煤斗和上、下输送带的设置实现分时分层进煤燃烧，有效提高煤利用率和燃烧效率，降低生产成本。本发明结构合理、简单，使用寿命长，使用方便，维护简易，适合推广应用。ACN10237CCNN110200370002003712A权利要求书1/1页1.一种燃煤锅炉分时分层进煤燃烧炉体，包括炉体（1）、煤斗（2），所述煤斗（2）设于炉体（1）一侧，其特征是：所述煤斗（2）包括上煤斗（2-1）、下煤斗（2-2），所述上煤斗（2-1）、下煤斗（2-2）的出煤口处分别设有上输送带（3）、下输送带（4），所述上输送带（3）的出煤端设在下输送带（4）上低温燃烧区（6）的正上方。2.根据权利要求1所述的燃煤锅炉分时分层进煤燃烧炉体，其特征是：所述上煤斗（2-1）设在下煤斗（2-2）的前上方。3.根据权利要求1所述的燃煤锅炉分时分层进煤燃烧炉体，其特征是：所述上输送带（3）与下输送带（4）之间设有落煤斜壁（5），该落煤斜壁（4）进煤端连接上输送带（3）的出煤端，该落煤斜壁（4）的出煤端设在下输送带（4）的正上方。2CCNN110200370002003712A说明书1/2页燃煤锅炉分时分层进煤燃烧炉体技术领域[0001]本发明属于一种节能锅炉炉体，尤其是一种燃煤锅炉分时分层进煤燃烧炉体。背景技术[0002]传统的燃煤锅炉只有一条输送带。由于锅炉内煤层燃烧方式主要是通过对煤层表面的高温辐射由上至下着火，采用传统单一输送带，进入炉内的煤层若太薄，虽然方便燃烧，但燃烧热量值过低难以满足需求；进入炉内的煤层若太厚，助燃风难以吹透，煤在低温区很难着火，部分煤在没有经过它的燃烧阶段就直接进入高温区，使得这一部分煤未能完全燃烧就被当作煤渣排出炉外，降低煤的利用率。因此急需出现具有分时分层进煤燃烧的燃煤锅炉炉体来提高煤的利用率和燃烧效率。发明内容[0003]本发明针对上述现有技术的缺点，提供一种燃煤锅炉分时分层进煤燃烧炉体，满足生产需求。[0004]本发明解决其技术问题采用的技术方案：这种燃煤锅炉分时分层进煤燃烧炉体，包括炉体、煤斗，所述煤斗设于炉体一侧，煤斗包括上煤斗、下煤斗，所述上煤斗、下煤斗的出煤口处分别设有上输送带、下输送带，上输送带的出煤端设在下输送带上低温燃烧区的正上方。这样，通过设置上、下煤斗可实现分时进煤燃烧；通过设置上、下输送带进行分层送煤，使得上、下输送带上的煤都能得到充分燃烧。上输送带上的煤层为上煤层，下输送带上的煤层为下煤层，下煤层较薄，上煤层较厚，使用时，下煤层在下输送带上的低温燃烧区着火后，再启动上输送带将上煤层有序的铺向燃烧状态的下煤层上，上煤层表面受高温辐射由上至下着火，同时又受燃烧状态的下煤层辅助燃烧，使得煤得以充分燃烧，有效的提高了煤利用率和燃烧效率。[0005]进一步，上煤斗设在下煤斗的前上方。这样方便加煤的同时也方便设备维护。上输送带与下输送带之间设有落煤斜壁，该落煤斜壁进煤端连接上输送带的出煤端，该落煤斜壁的出煤端设在下输送带的正上方。这样保证了上煤层能有序的将铺在下煤层上，同时避免了输送带直接进入炉内烧坏，大大提高炉体的使用寿命。[0006]本发明有益的效果是：本发明结构合理、简单，打破锅炉炉体单一煤层输送带的传统，通过上、下煤斗和上、下输送带的设置实现分时分层进煤燃烧，有效提高煤利用率和燃烧效率，降低生产成本。本发明使用寿命长，使用方便，维护简易，适合推广应用。附图说明[0007]图1是本发明的结构示意图。[0008]附图标记说明：炉体1、煤斗2、上煤斗2-1、下煤斗2-2、上输送带3、下输送带4、落煤斜壁5、低温燃烧区6。3CCNN110200370002003712A说明书2/2页具体实施方式[0009]下面结合附图对本发明作进一步说明：参照附图，这种燃煤锅炉分时分层进煤燃烧炉体，包括炉体1、煤斗2，所
