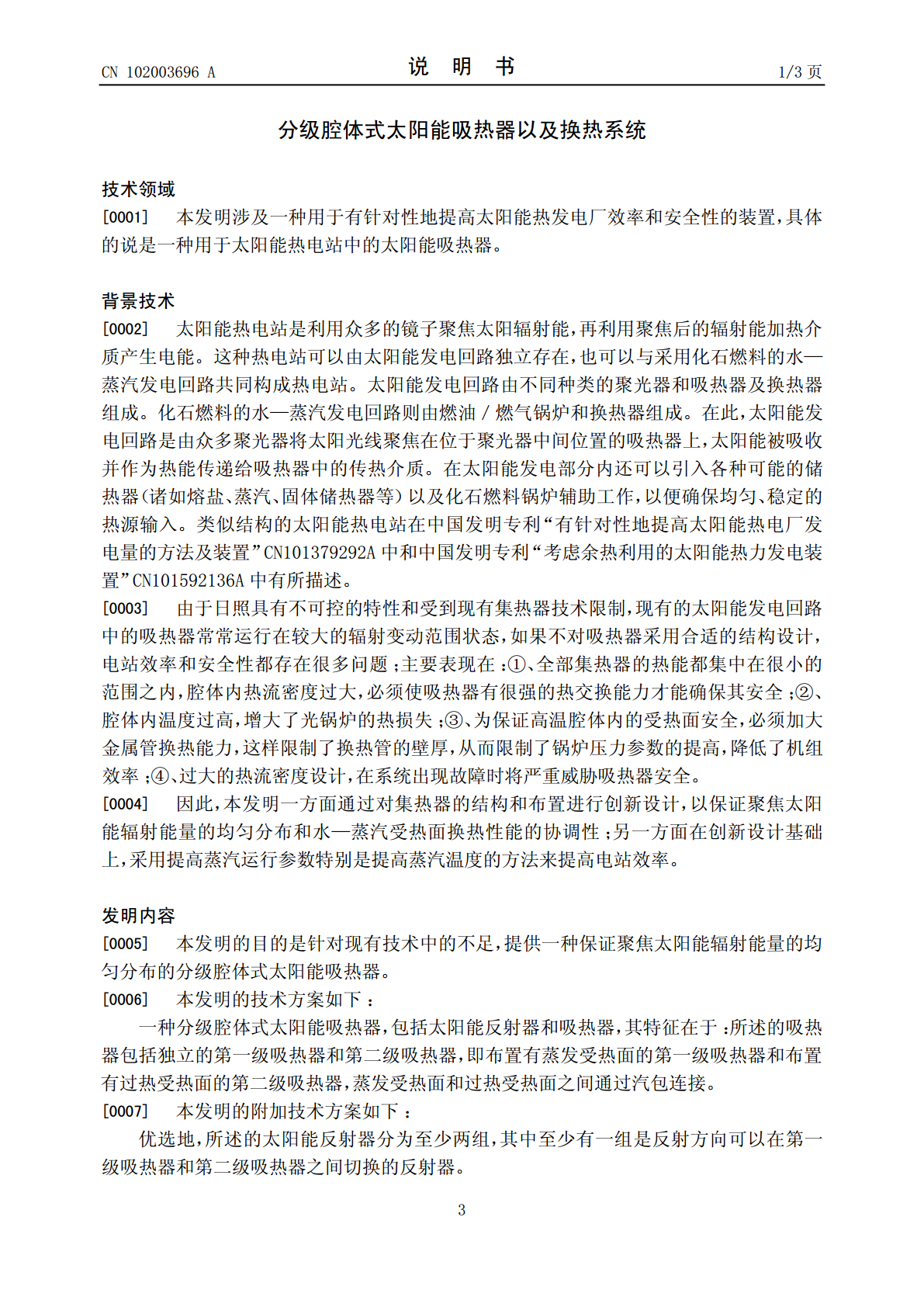

(19)中华人民共和国国家知识产权局*CN102003696A*(12)发明专利申请(10)申请公布号CN102003696A(43)申请公布日2011.04.06(21)申请号201010547594.X(22)申请日2010.11.17(71)申请人东方锅炉（集团）股份有限公司地址643001四川省自贡市五星街黄桷坪路150号(72)发明人奚正稳冉燊铭王军倪健邹军李由丁路覃小刚(74)专利代理机构成都九鼎天元知识产权代理有限公司51214代理人韩洋吴彦峰(51)Int.Cl.F22B1/00(2006.01)F24J2/00(2006.01)F03G6/06(2006.01)F01D15/10(200601).权利要求书1页说明书3页附图1页(54)发明名称分级腔体式太阳能吸热器以及换热系统(57)摘要本发明公开了一种分级腔体式太阳能吸热器，包括太阳能反射器和吸热器，其特征在于：所述的吸热器包括独立的第一级吸热器和第二级吸热器，即布置有蒸发受热面的第一级吸热器和布置有过热受热面的第二级吸热器，蒸发受热面和过热受热面之间通过汽包连接。本发明的有益效果是这样有针对性地设置聚光器和吸热器的，可以有效分配热流密度，保证吸热器的安全性和降低运行难度；可适当提高吸热器管子壁厚以提高工质压力等级，提高机组效率；将聚光器进行分组布置，控制受热器中各部分的热流密度在合理范围内，通过这种布置可以降低吸热器附近的温度，减少聚焦后的太阳能热辐射损失。ACN102369CCNN110200369602003708A权利要求书1/1页1.一种分级腔体式太阳能吸热器，包括太阳能反射器和吸热器，其特征在于：所述的吸热器包括独立的第一级吸热器和第二级吸热器，即布置有蒸发受热面的第一级吸热器和布置有过热受热面的第二级吸热器，蒸发受热面和过热受热面之间通过汽包连接。2.根据权利要求1所述的分级腔体式太阳能吸热器，其特征在于，太阳能反射器分为至少两组，其中至少有一组是反射方向可以在第一级吸热器和第二级吸热器之间切换的反射器。3.根据权利要求2所述的分级腔体式太阳能吸热器，其特征在于，所述分组为两组，另外一组太阳能反射器的反射方向朝向第一级吸热器。4.一种使用权利要求1所述的分级腔体式太阳能吸热器的换热系统，其特征在于：该系统包括驱动发电机的低压汽轮机和高压汽轮机，其中第二级吸热器的换热介质出口连接至高压汽轮机，高压汽轮机的换热介质出口连接至气液分离器，气液分离器的液相出口连接至第一级吸热器的换热介质的进口，在第二级吸热器的换热介质出口和第一级吸热器的换热介质的进口之间还并联有至少一个换热器，气液分离器的气相出口管道经过换热器连接至低压汽轮机的换热介质的进口，低压汽轮机的换热介质的出口连接至气液分离器。5.根据权利要求4所述的换热系统，其特征在于，在该换热系统中还并联有化石燃料水蒸汽回路，化石燃料水蒸汽回路的高温换热介质出口连接至高压汽轮机的换热介质进口，化石燃料水蒸汽回路的换热介质进口连接至气液分离器的液相出口。6.根据权利要求4或5所述的换热系统，其特征在于，在该换热系统中，所述的太阳能反射器分为至少两组，其中一组为反射方向可以在第一级吸热器和第二级吸热器之间切换的可调反射器;在换热系统启动阶段，可调反射器朝向第一级吸热器，在换热系统运行阶段，可调反射器朝向第二级吸热器。2CCNN110200369602003708A说明书1/3页分级腔体式太阳能吸热器以及换热系统技术领域[0001]本发明涉及一种用于有针对性地提高太阳能热发电厂效率和安全性的装置，具体的说是一种用于太阳能热电站中的太阳能吸热器。背景技术[0002]太阳能热电站是利用众多的镜子聚焦太阳辐射能，再利用聚焦后的辐射能加热介质产生电能。这种热电站可以由太阳能发电回路独立存在，也可以与采用化石燃料的水—蒸汽发电回路共同构成热电站。太阳能发电回路由不同种类的聚光器和吸热器及换热器组成。化石燃料的水—蒸汽发电回路则由燃油／燃气锅炉和换热器组成。在此，太阳能发电回路是由众多聚光器将太阳光线聚焦在位于聚光器中间位置的吸热器上，太阳能被吸收并作为热能传递给吸热器中的传热介质。在太阳能发电部分内还可以引入各种可能的储热器（诸如熔盐、蒸汽、固体储热器等）以及化石燃料锅炉辅助工作，以便确保均匀、稳定的热源输入。类似结构的太阳能热电站在中国发明专利“有针对性地提高太阳能热电厂发电量的方法及装置”CN101379292A中和中国发明专利“考虑余热利用的太阳能热力发电装置”CN101592136A中有所描述。[0003]由于日照具有不可控的特性和受到现有集热器技术限制，现有的太阳能发电回路中的吸热器常常运行在较大的辐射变动范围状态，如果不对吸热器采用合适的结构设计，电站效率和安全性都存在很多问题；主要表现在：①、全部集热器
