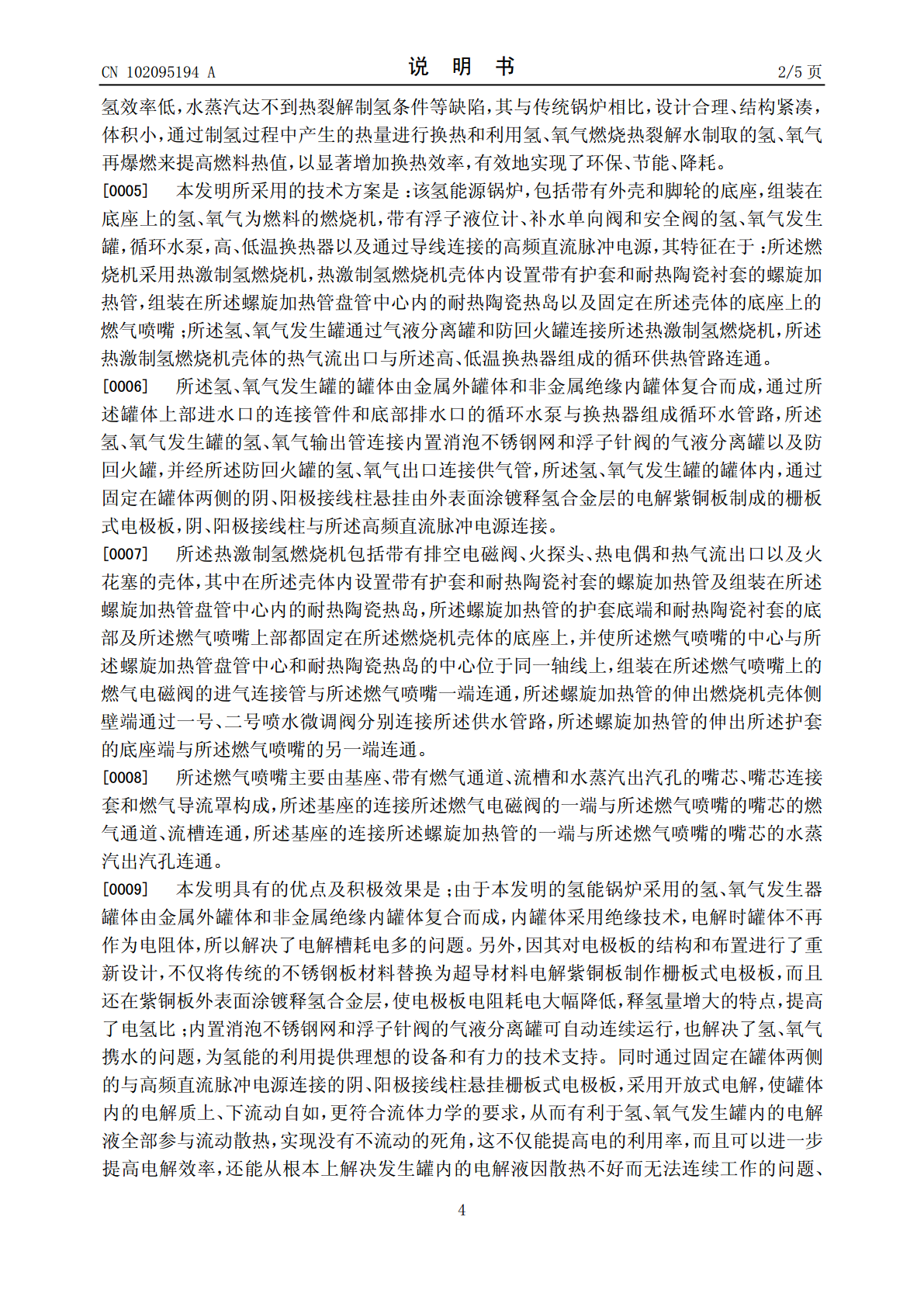

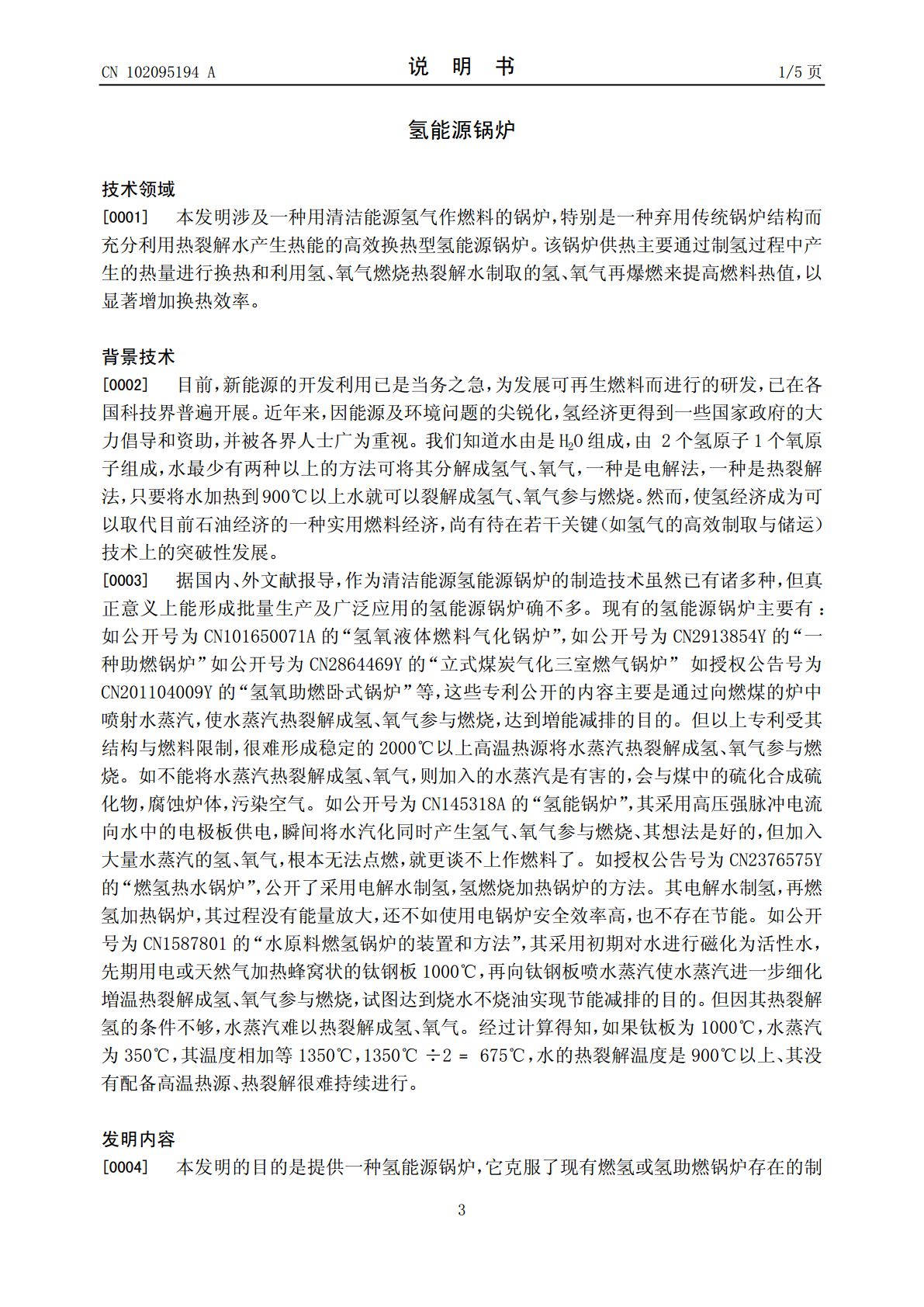

(19)中华人民共和国国家知识产权局*CN102095194A*(12)发明专利申请(10)申请公布号CN102095194A(43)申请公布日2011.06.15(21)申请号201010581030.8(22)申请日2010.12.09(71)申请人沈阳威德新能源有限公司地址110106辽宁省沈阳市苏家屯区红菱堡镇宋大台村(72)发明人李宝伟李治韩桂霞(74)专利代理机构沈阳科威专利代理有限责任公司21101代理人刁佩德(51)Int.Cl.F23C5/08(2006.01)F23D14/00(2006.01)F23D14/48(2006.01)C25B1/04(2006.01)权利要求书1页说明书5页附图6页(54)发明名称氢能源锅炉(57)摘要一种氢能源锅炉，包括带有外壳和脚轮的底座，组装在底座上的氢、氧气为燃料的燃烧机，带有浮子液位计、补水单向阀和安全阀的氢、氧气发生罐，循环水泵，高、低温换热器以及通过导线连接的高频直流脉冲电源，其特征在于：所述燃烧机采用热激制氢燃烧机，热激制氢燃烧机壳体内设置带有护套和耐热陶瓷衬套的螺旋加热管，所述热激制氢燃烧机壳体的热气流出口与所述高、低温换热器组成的循环供热管路连通。其与传统锅炉相比，通过制氢过程中产生的热量进行换热和利用氢、氧气燃烧热裂解水制取的氢、氧气再爆燃来提高燃料热值，以显著增加换热效率，有效地实现了环保、节能、降耗。CN102954ACCNN110209519402095200A权利要求书1/1页1.一种氢能源锅炉，包括带有外壳和脚轮的底座，组装在底座上的氢、氧气为燃料的燃烧机，带有浮子液位计、补水单向阀和安全阀的氢、氧气发生罐，循环水泵，高、低温换热器以及通过导线连接的高频直流脉冲电源，其特征在于：所述燃烧机采用热激制氢燃烧机，热激制氢燃烧机壳体内设置带有护套和耐热陶瓷衬套的螺旋加热管，组装在所述螺旋加热管盘管中心内的耐热陶瓷热岛以及固定在所述壳体的底座上的燃气喷嘴；所述氢、氧气发生罐通过气液分离罐和防回火罐连接所述热激制氢燃烧机，所述热激制氢燃烧机壳体的热气流出口与所述高、低温换热器组成的循环供热管路连通。2.根据权利要求1所述的氢能源锅炉，其特征在于：所述氢、氧气发生罐的罐体由金属外罐体和非金属绝缘内罐体复合而成，通过所述罐体上部进水口的连接管件和底部排水口的循环水泵与换热器组成循环水管路，所述氢、氧气发生罐的氢、氧气输出管连接内置消泡不锈钢网和浮子针阀的气液分离罐以及防回火罐，并经所述防回火罐的氢、氧气出口连接供气管，所述氢、氧气发生罐的罐体内，通过固定在罐体两侧的阴、阳极接线柱悬挂由外表面涂镀释氢合金层的电解紫铜板制成的栅板式电极板，阴、阳极接线柱与所述高频直流脉冲电源连接。3.根据权利要求1所述的氢能源锅炉，其特征在于：所述热激制氢燃烧机包括带有排空电磁阀、火探头、热电偶和热气流出口以及火花塞的壳体，其中在所述壳体内设置带有护套和耐热陶瓷衬套的螺旋加热管及组装在所述螺旋加热管盘管中心内的耐热陶瓷热岛，所述螺旋加热管的护套底端和耐热陶瓷衬套的底部及所述燃气喷嘴上部都固定在所述燃烧机壳体的底座上，并使所述燃气喷嘴的中心与所述螺旋加热管盘管中心和耐热陶瓷热岛的中心位于同一轴线上，组装在所述燃气喷嘴上的燃气电磁阀的进气连接管与所述燃气喷嘴一端连通，所述螺旋加热管的伸出燃烧机壳体侧壁端通过一号、二号喷水微调阀分别连接所述供水管路，所述螺旋加热管的伸出所述护套的底座端与所述燃气喷嘴的另一端连通。4.根据权利要求3所述的氢能源锅炉，其特征在于：所述燃气喷嘴主要由基座、带有燃气通道、流槽和水蒸汽出汽孔的嘴芯、嘴芯连接套和燃气导流罩构成，所述基座的连接所述燃气电磁阀的一端与所述燃气喷嘴的嘴芯的燃气通道、流槽连通，所述基座的连接所述螺旋加热管的一端与所述燃气喷嘴的嘴芯的水蒸汽出汽孔连通。2CCNN110209519402095200A说明书1/5页氢能源锅炉技术领域[0001]本发明涉及一种用清洁能源氢气作燃料的锅炉，特别是一种弃用传统锅炉结构而充分利用热裂解水产生热能的高效换热型氢能源锅炉。该锅炉供热主要通过制氢过程中产生的热量进行换热和利用氢、氧气燃烧热裂解水制取的氢、氧气再爆燃来提高燃料热值，以显著增加换热效率。背景技术[0002]目前，新能源的开发利用已是当务之急，为发展可再生燃料而进行的研发，已在各国科技界普遍开展。近年来，因能源及环境问题的尖锐化，氢经济更得到一些国家政府的大力倡导和资助，并被各界人士广为重视。我们知道水由是H2O组成，由2个氢原子1个氧原子组成，水最少有两种以上的方法可将其分解成氢气、氧气，一种是电解法，一种是热裂解法，只要将水加热到900℃以上水就可以裂解成氢气、氧气参与燃烧。然而，使氢经济成为可以取代目前石油经济的一种实用燃料经济，尚有待在若
