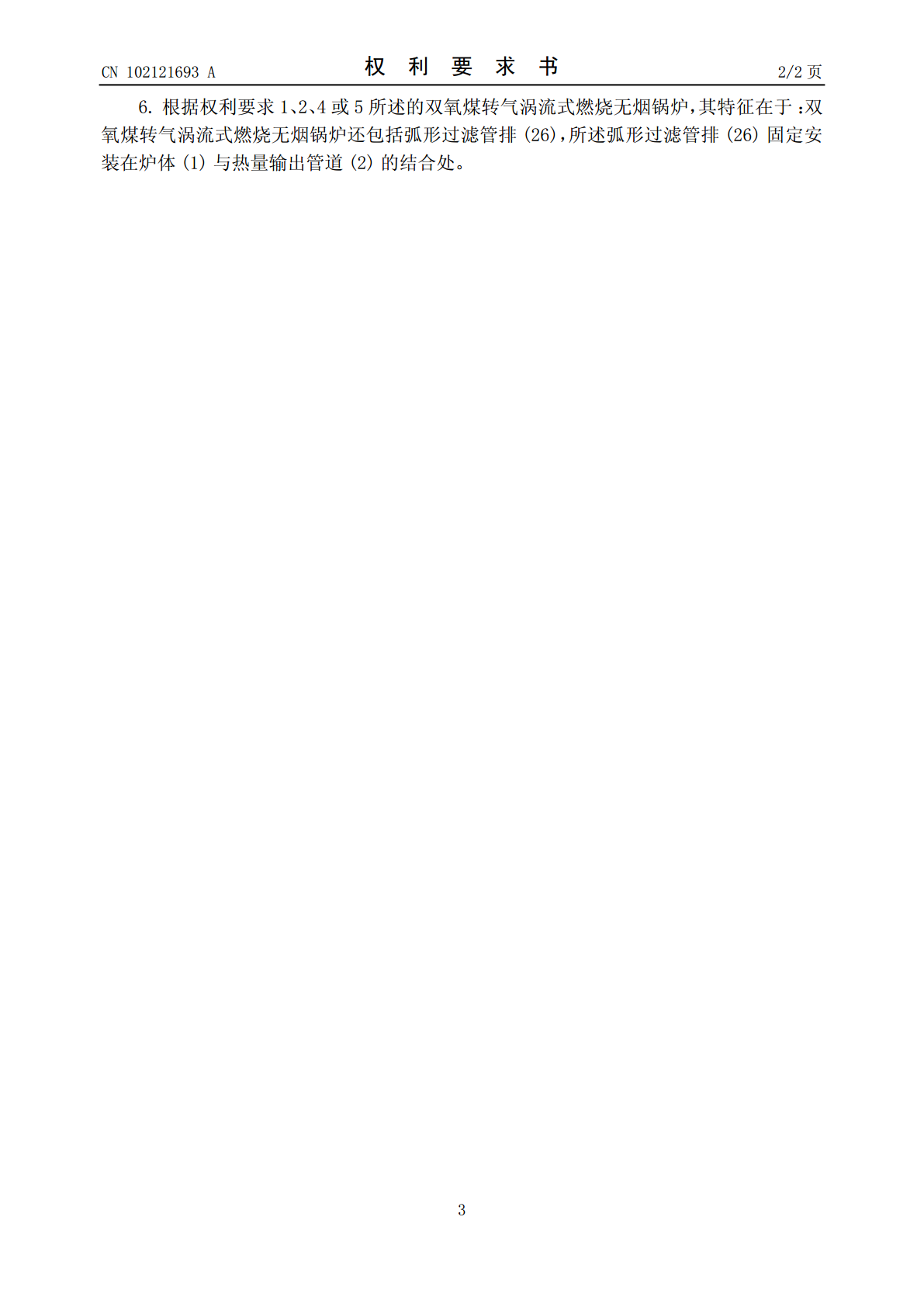

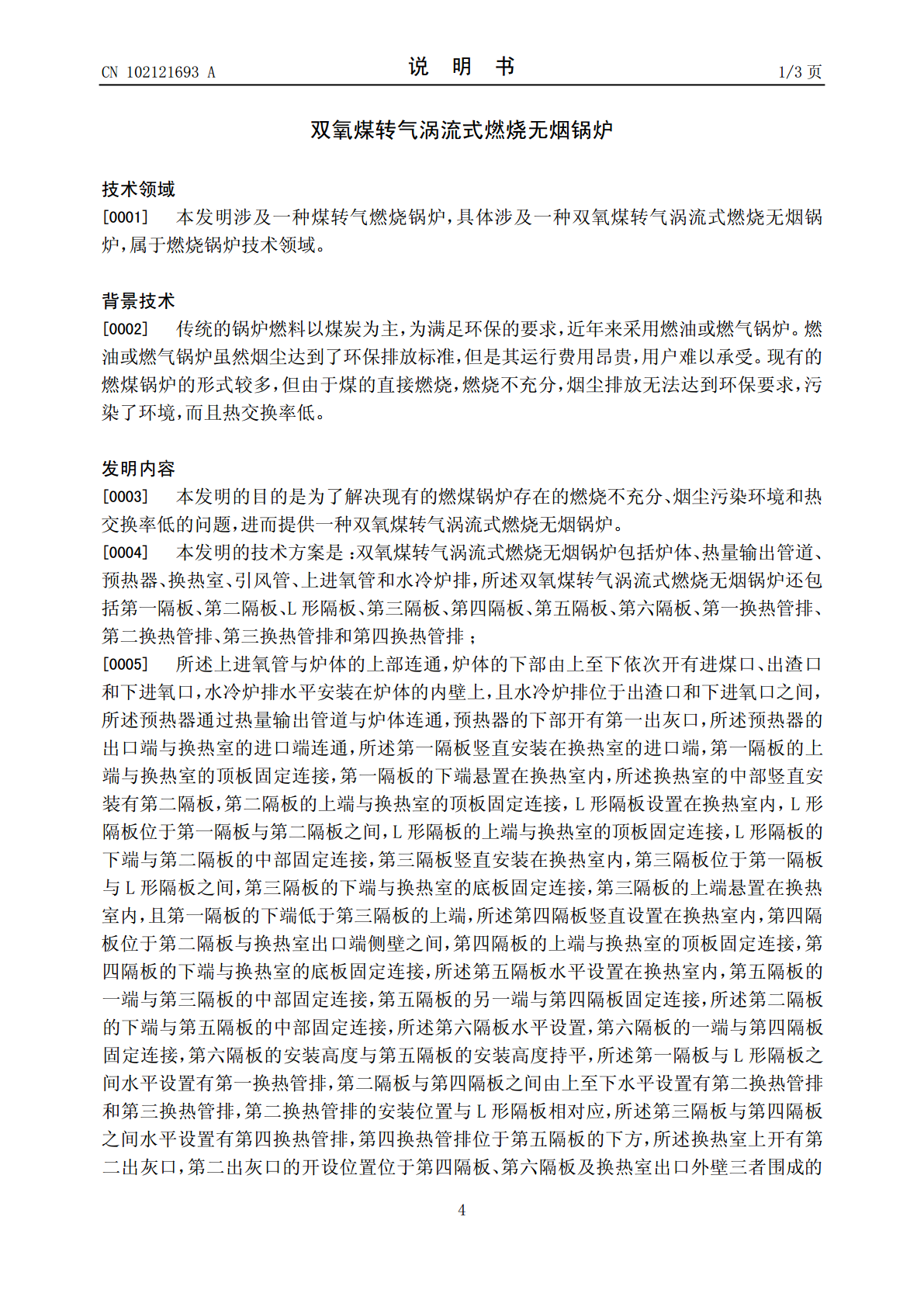

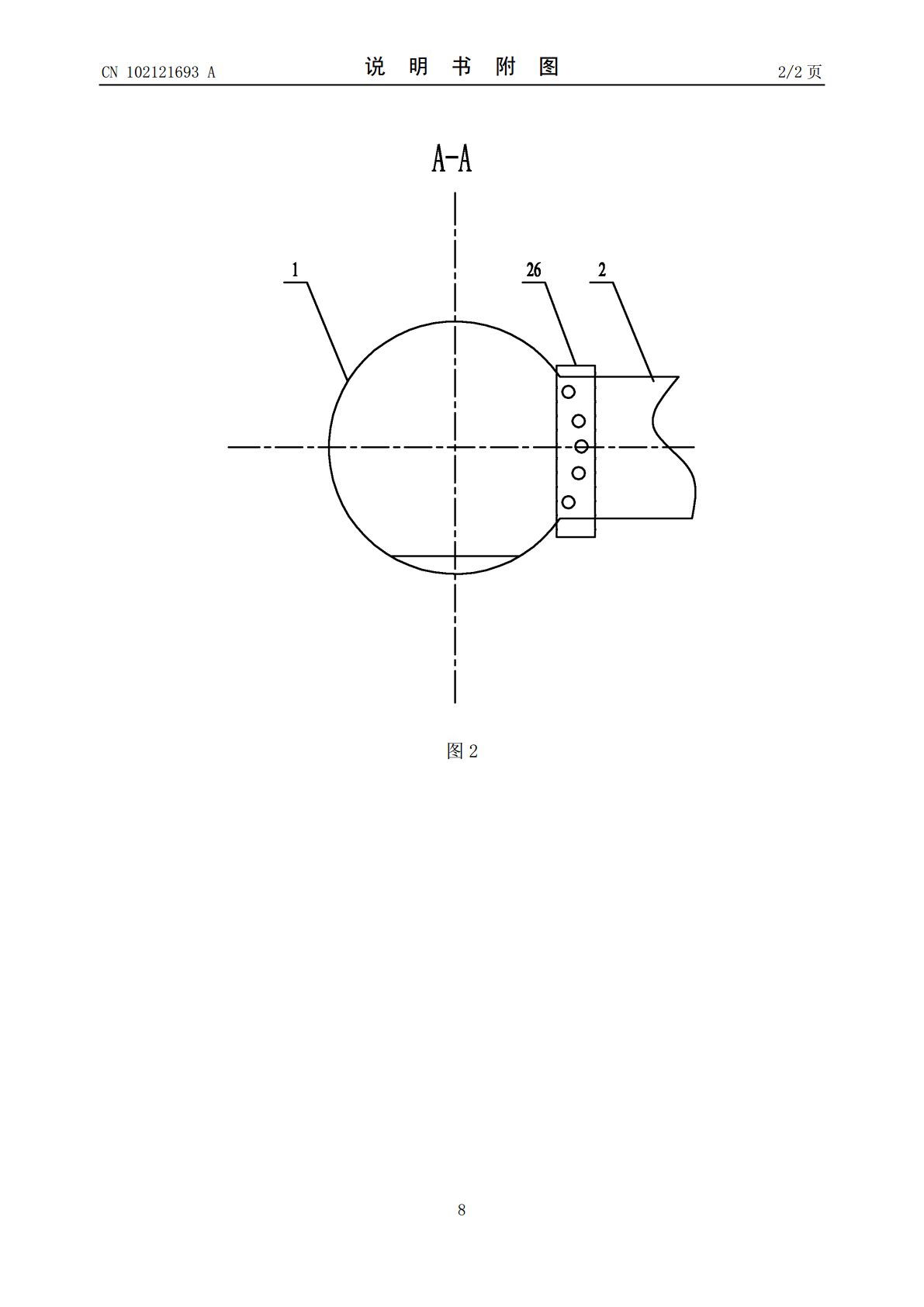

(19)中华人民共和国国家知识产权局*CN102121693A*(12)发明专利申请(10)申请公布号CN102121693A(43)申请公布日2011.07.13(21)申请号201110078802.0F28F9/22(2006.01)(22)申请日2011.03.30(71)申请人刘奉国地址137000吉林省白城市洮北区辽北路12号(72)发明人刘奉国(74)专利代理机构哈尔滨市松花江专利商标事务所23109代理人徐爱萍(51)Int.Cl.F22B31/00(2006.01)F22B31/08(2006.01)F24H1/40(2006.01)F23L7/00(2006.01)F23L9/00(2006.01)权利要求书2页说明书3页附图2页(54)发明名称双氧煤转气涡流式燃烧无烟锅炉(57)摘要双氧煤转气涡流式燃烧无烟锅炉，它涉及一种煤转气燃烧锅炉。本发明为了解决现有的燃煤锅炉存在的燃烧不充分、烟尘污染环境和热交换率低的问题。上进氧管与炉体连通，炉体上开有下进氧口，第一隔板竖直安装在换热室的进口端，换热室的中部竖直安装有第二隔板，L形隔板位于第一隔板与第二隔板之间，第三隔板位于第一隔板与L形隔板之间，第四隔板位于第二隔板与换热室出口端侧壁之间，第五隔板水平设置在换热室内，第六隔板的一端与第四隔板固定连接，第一隔板与L形隔板之间设置有第一换热管排，第二隔板与第四隔板之间设置有第二换热管排和第三换热管排，第三隔板与第四隔板之间设有第四换热管排。本发明燃烧充分、环保和热交换率高。CN102693ACCNN110212169302121701A权利要求书1/2页1.一种双氧煤转气涡流式燃烧无烟锅炉，它包括炉体(1)、热量输出管道(2)、预热器(3)、换热室(4)、引风管(5)、上进氧管(6)和水冷炉排(10)，其特征在于：所述双氧煤转气涡流式燃烧无烟锅炉还包括第一隔板(12)、第二隔板(13)、L形隔板(14)、第三隔板(15)、第四隔板(16)、第五隔板(17)、第六隔板(18)、第一换热管排(19)、第二换热管排(20)、第三换热管排(21)和第四换热管排(22)；所述上进氧管(6)与炉体(1)的上部连通，炉体(1)的下部由上至下依次开有进煤口(7)、出渣口(8)和下进氧口(9)，水冷炉排(10)水平安装在炉体(1)的内壁上，且水冷炉排(10)位于出渣口(8)和下进氧口(9)之间，所述预热器(3)通过热量输出管道(2)与炉体(1)连通，预热器(3)的下部开有第一出灰口(11)，所述预热器(3)的出口端与换热室(4)的进口端连通，所述第一隔板(12)竖直安装在换热室(4)的进口端，第一隔板(12)的上端与换热室(4)的顶板固定连接，第一隔板(12)的下端悬置在换热室(4)内，所述换热室(4)的中部竖直安装有第二隔板(13)，第二隔板(13)的上端与换热室(4)的顶板固定连接，L形隔板(14)设置在换热室(4)内，L形隔板(14)位于第一隔板(12)与第二隔板(13)之间，L形隔板(14)的上端与换热室(4)的顶板固定连接，L形隔板(14)的下端与第二隔板(13)的中部固定连接，第三隔板(15)竖直安装在换热室(4)内，第三隔板(15)位于第一隔板(12)与L形隔板(14)之间，第三隔板(15)的下端与换热室(4)的底板固定连接，第三隔板(15)的上端悬置在换热室(4)内，且第一隔板(12)的下端低于第三隔板(15)的上端，所述第四隔板(16)竖直设置在换热室(4)内，第四隔板(16)位于第二隔板(13)与换热室(4)出口端侧壁之间，第四隔板(16)的上端与换热室(4)的顶板固定连接，第四隔板(16)的下端与换热室(4)的底板固定连接，所述第五隔板(17)水平设置在换热室(4)内，第五隔板(17)的一端与第三隔板(15)的中部固定连接，第五隔板(17)的另一端与第四隔板(16)固定连接，所述第二隔板(13)的下端与第五隔板(17)的中部固定连接，所述第六隔板(18)水平设置，第六隔板(18)的一端与第四隔板(16)固定连接，第六隔板(18)的安装高度与第五隔板(17)的安装高度持平，所述第一隔板(12)与L形隔板(14)之间水平设置有第一换热管排(19)，第二隔板(13)与第四隔板(16)之间由上至下设置有水平第二换热管排(20)和第三换热管排(21)，第二换热管排(20)的安装位置与L形隔板(14)相对应，所述第三隔板(15)与第四隔板(16)之间水平设置有第四换热管排(22)，第四换热管排(22)位于第五隔板(17)的下方，所述换热室(4)上开有第二出灰口(23)，第二出灰口(23)的开设位置位于第四隔板(16)、第六隔板(18)及换热室(4)出口外壁三者围成的区域内，且第二出灰口(23)位于第六隔板(18)的上方，引风
