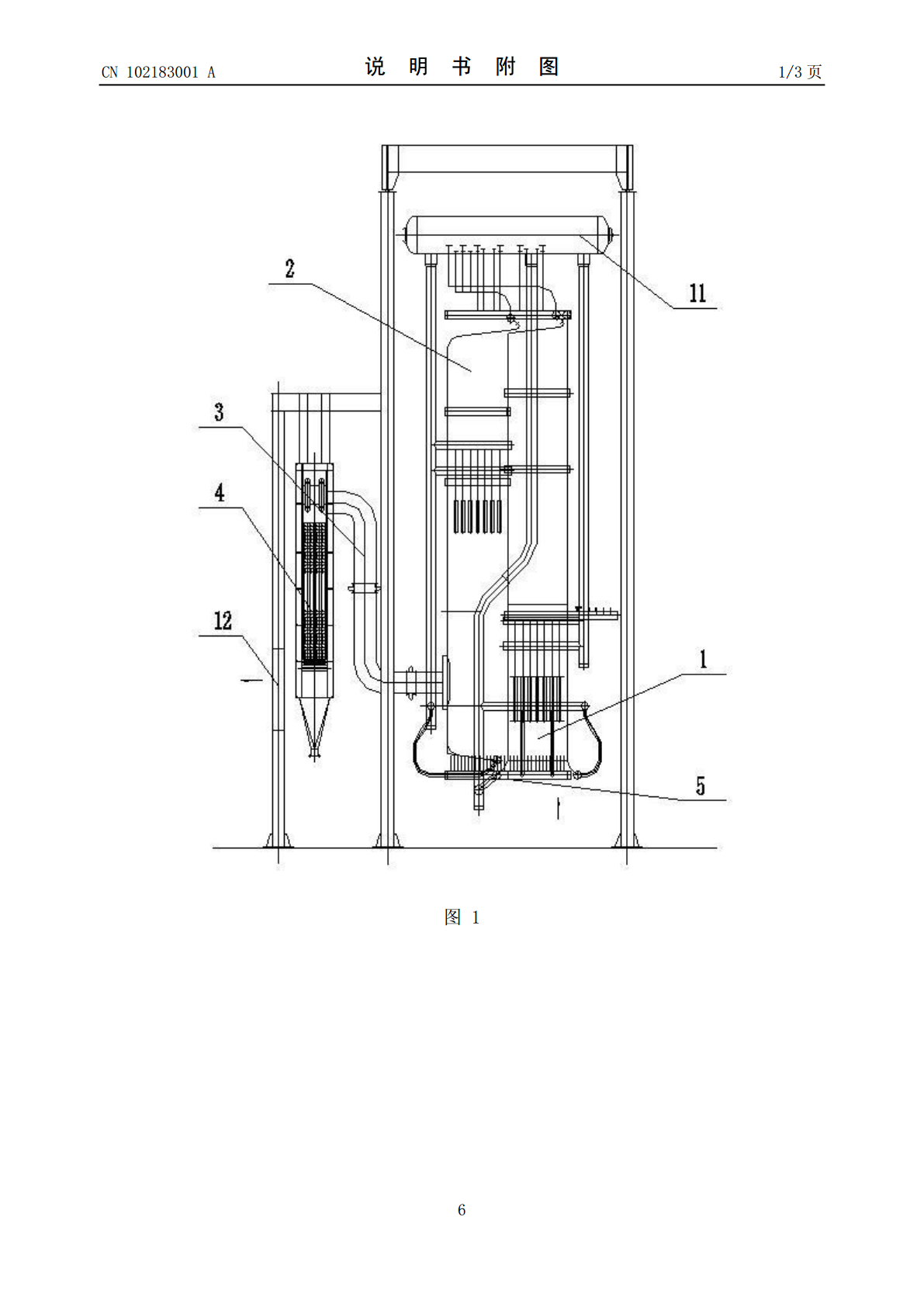

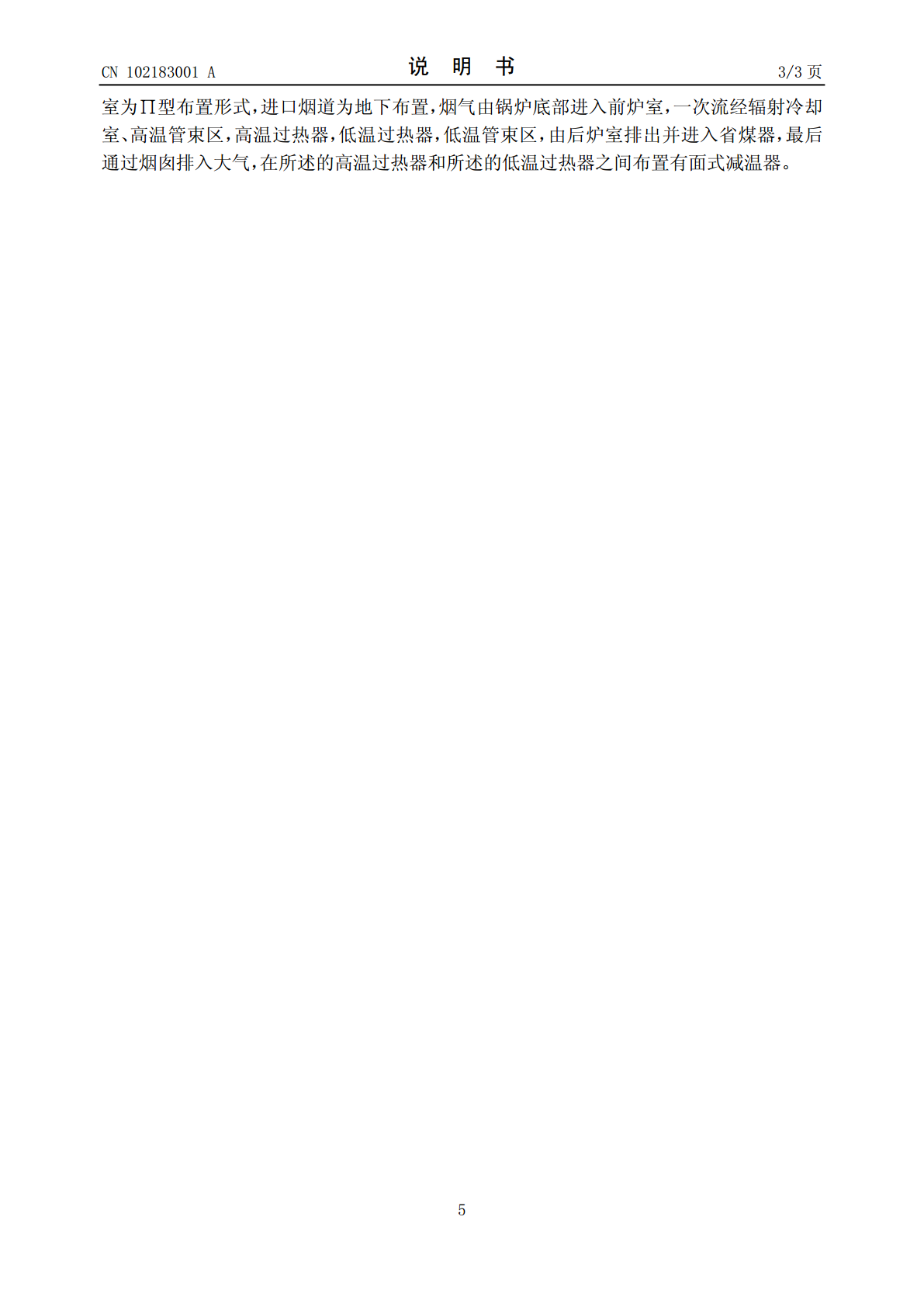

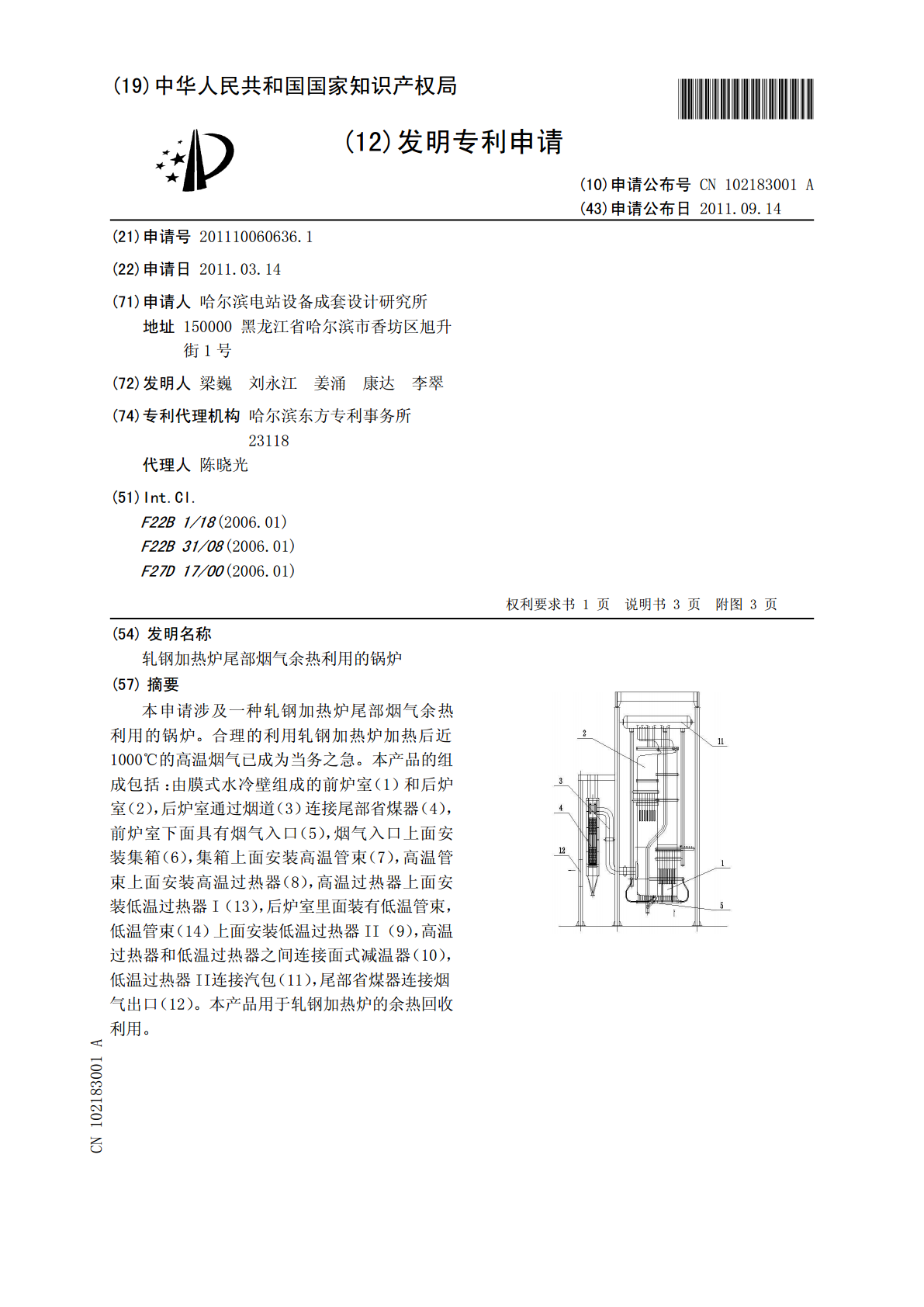

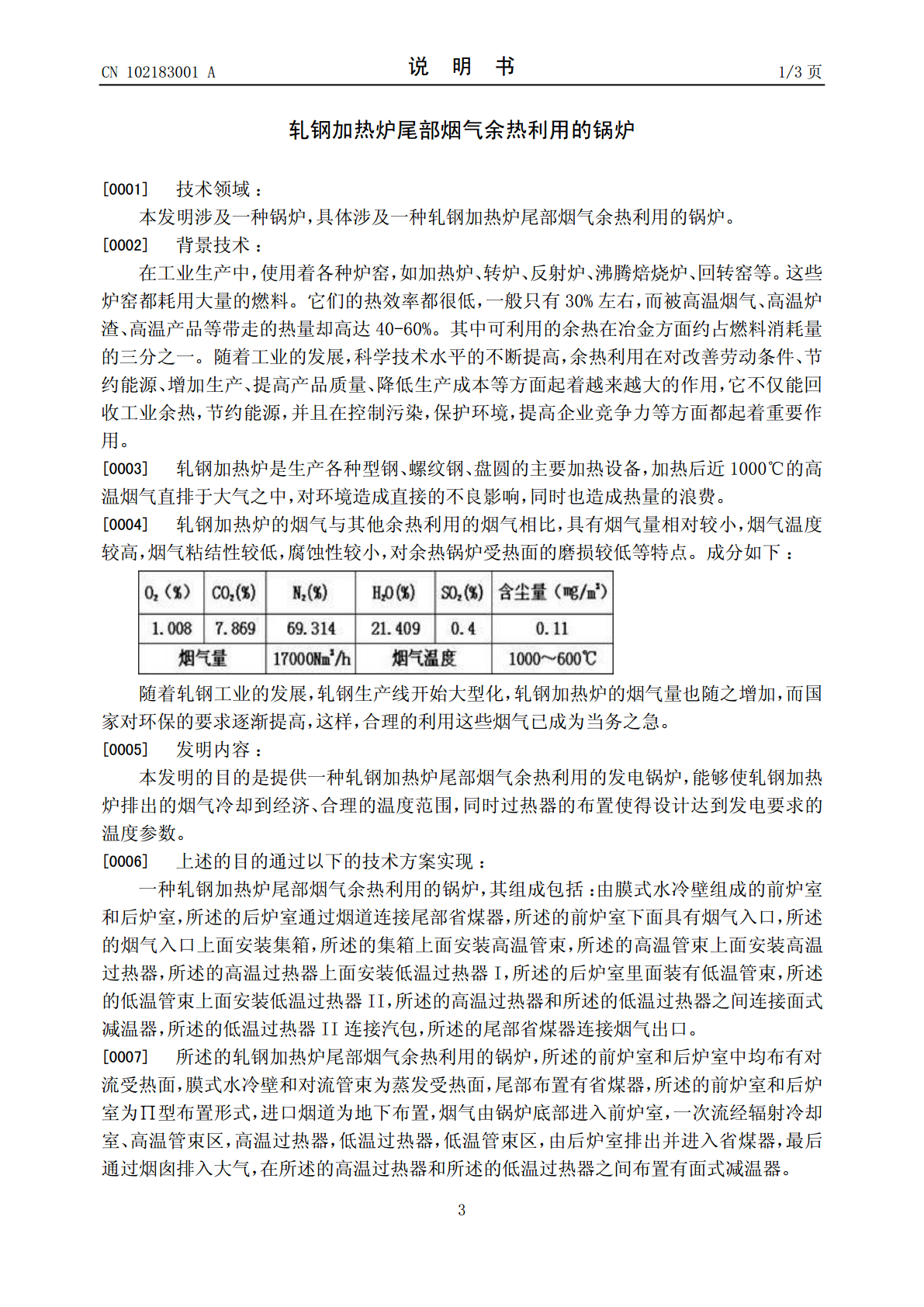

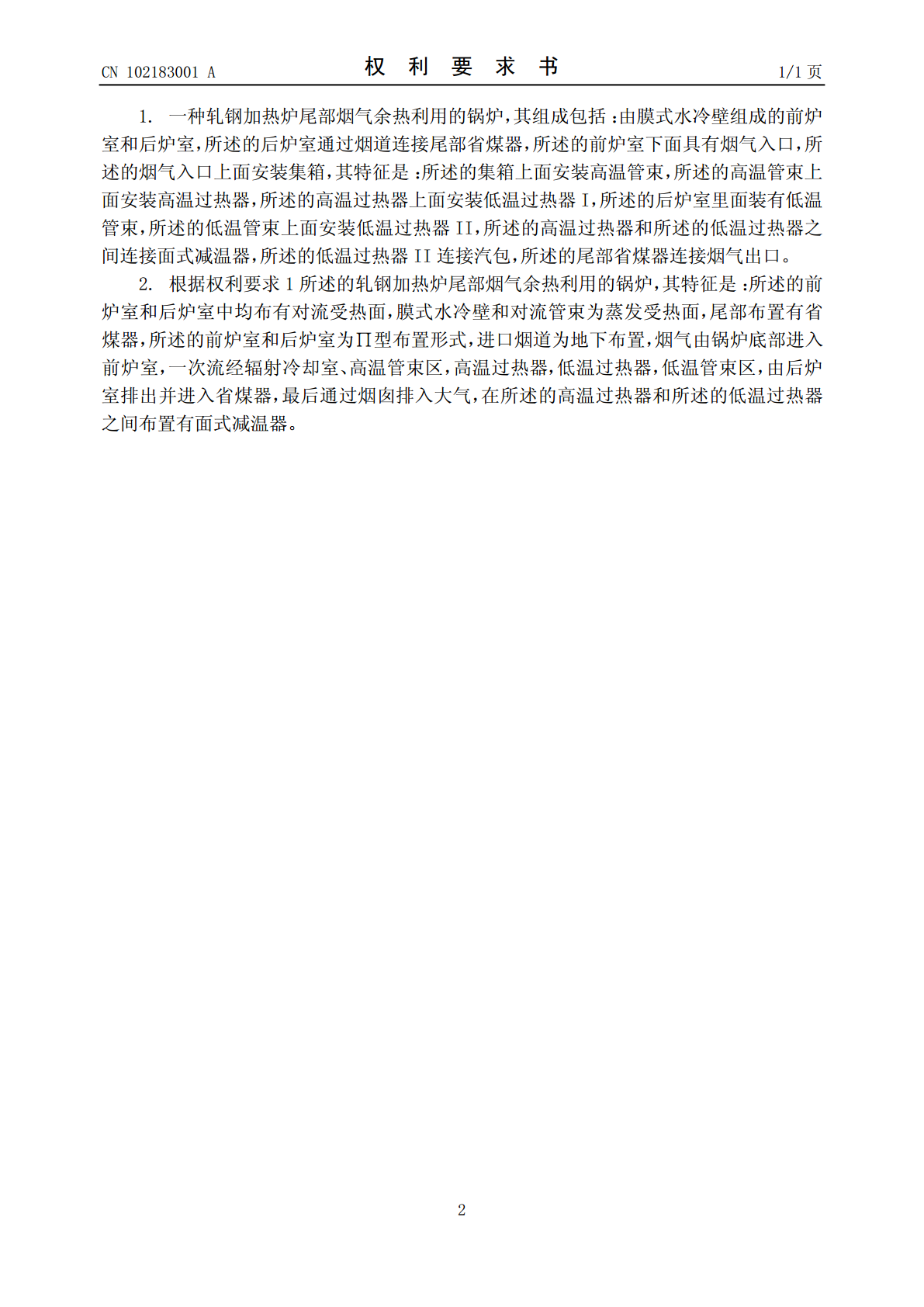

(19)中华人民共和国国家知识产权局*CN102183001A*(12)发明专利申请(10)申请公布号CN102183001A(43)申请公布日2011.09.14(21)申请号201110060636.1(22)申请日2011.03.14(71)申请人哈尔滨电站设备成套设计研究所地址150000黑龙江省哈尔滨市香坊区旭升街1号(72)发明人梁巍刘永江姜涌康达李翠(74)专利代理机构哈尔滨东方专利事务所23118代理人陈晓光(51)Int.Cl.F22B1/18(2006.01)F22B31/08(2006.01)F27D17/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称轧钢加热炉尾部烟气余热利用的锅炉(57)摘要本申请涉及一种轧钢加热炉尾部烟气余热利用的锅炉。合理的利用轧钢加热炉加热后近1000℃的高温烟气已成为当务之急。本产品的组成包括：由膜式水冷壁组成的前炉室（1）和后炉室（2），后炉室通过烟道（3）连接尾部省煤器（4），前炉室下面具有烟气入口（5），烟气入口上面安装集箱（6），集箱上面安装高温管束（7），高温管束上面安装高温过热器（8），高温过热器上面安装低温过热器I（13），后炉室里面装有低温管束，低温管束（14）上面安装低温过热器II（9），高温过热器和低温过热器之间连接面式减温器（10），低温过热器II连接汽包（11），尾部省煤器连接烟气出口（12）。本产品用于轧钢加热炉的余热回收利用。CN10283ACCNN110218300102183005A权利要求书1/1页1.一种轧钢加热炉尾部烟气余热利用的锅炉，其组成包括：由膜式水冷壁组成的前炉室和后炉室，所述的后炉室通过烟道连接尾部省煤器，所述的前炉室下面具有烟气入口，所述的烟气入口上面安装集箱，其特征是：所述的集箱上面安装高温管束，所述的高温管束上面安装高温过热器，所述的高温过热器上面安装低温过热器I，所述的后炉室里面装有低温管束，所述的低温管束上面安装低温过热器II，所述的高温过热器和所述的低温过热器之间连接面式减温器，所述的低温过热器II连接汽包，所述的尾部省煤器连接烟气出口。2.根据权利要求1所述的轧钢加热炉尾部烟气余热利用的锅炉，其特征是：所述的前炉室和后炉室中均布有对流受热面，膜式水冷壁和对流管束为蒸发受热面，尾部布置有省煤器，所述的前炉室和后炉室为∏型布置形式，进口烟道为地下布置，烟气由锅炉底部进入前炉室，一次流经辐射冷却室、高温管束区，高温过热器，低温过热器，低温管束区，由后炉室排出并进入省煤器，最后通过烟囱排入大气，在所述的高温过热器和所述的低温过热器之间布置有面式减温器。2CCNN110218300102183005A说明书1/3页轧钢加热炉尾部烟气余热利用的锅炉[0001]技术领域：本发明涉及一种锅炉，具体涉及一种轧钢加热炉尾部烟气余热利用的锅炉。[0002]背景技术：在工业生产中，使用着各种炉窑，如加热炉、转炉、反射炉、沸腾焙烧炉、回转窑等。这些炉窑都耗用大量的燃料。它们的热效率都很低，一般只有30%左右，而被高温烟气、高温炉渣、高温产品等带走的热量却高达40-60%。其中可利用的余热在冶金方面约占燃料消耗量的三分之一。随着工业的发展，科学技术水平的不断提高，余热利用在对改善劳动条件、节约能源、增加生产、提高产品质量、降低生产成本等方面起着越来越大的作用，它不仅能回收工业余热，节约能源，并且在控制污染，保护环境，提高企业竞争力等方面都起着重要作用。[0003]轧钢加热炉是生产各种型钢、螺纹钢、盘圆的主要加热设备，加热后近1000℃的高温烟气直排于大气之中，对环境造成直接的不良影响，同时也造成热量的浪费。[0004]轧钢加热炉的烟气与其他余热利用的烟气相比，具有烟气量相对较小，烟气温度较高，烟气粘结性较低，腐蚀性较小，对余热锅炉受热面的磨损较低等特点。成分如下：随着轧钢工业的发展，轧钢生产线开始大型化，轧钢加热炉的烟气量也随之增加，而国家对环保的要求逐渐提高，这样，合理的利用这些烟气已成为当务之急。[0005]发明内容：本发明的目的是提供一种轧钢加热炉尾部烟气余热利用的发电锅炉，能够使轧钢加热炉排出的烟气冷却到经济、合理的温度范围，同时过热器的布置使得设计达到发电要求的温度参数。[0006]上述的目的通过以下的技术方案实现：一种轧钢加热炉尾部烟气余热利用的锅炉，其组成包括：由膜式水冷壁组成的前炉室和后炉室，所述的后炉室通过烟道连接尾部省煤器，所述的前炉室下面具有烟气入口，所述的烟气入口上面安装集箱，所述的集箱上面安装高温管束，所述的高温管束上面安装高温过热器，所述的高温过热器上面安装低温过热器I，所述的后炉室里面装有低温管束，所述的低温管束上面安装低温过热器II，所述的高温过热器和所述的低温过热器之间连接面式减温器，所
