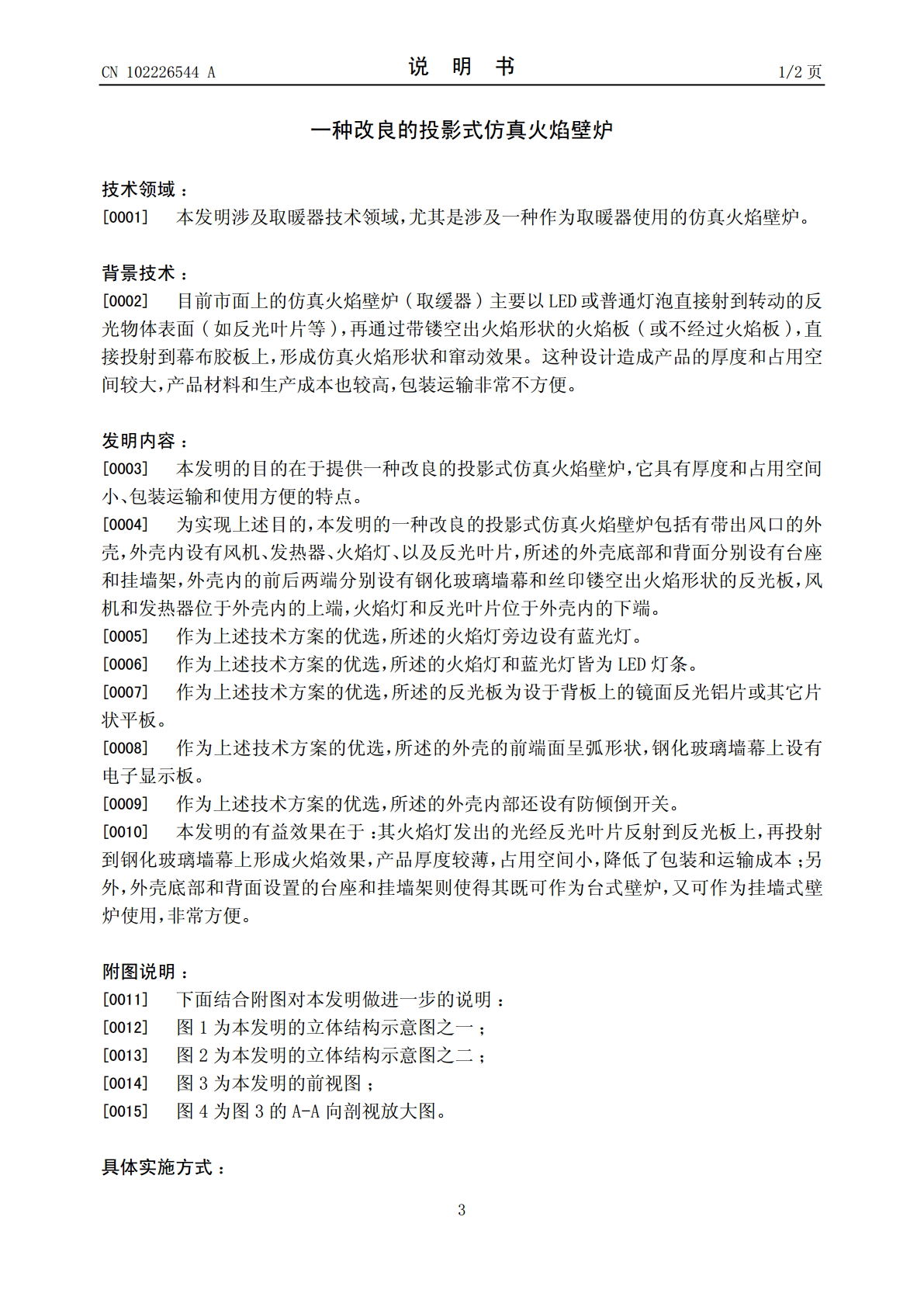

(19)中华人民共和国国家知识产权局*CN102226544A*(12)发明专利申请(10)申请公布号CN102226544A(43)申请公布日2011.10.26(21)申请号201110133706.1(22)申请日2011.05.23(71)申请人东莞首资宝电器制造有限公司地址523000广东省东莞市谢岗镇银湖工业园银丰一路6号(72)发明人朱克奇(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人连平(51)Int.Cl.F24D13/00(2006.01)F24D19/10(2006.01)F21S10/04(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种改良的投影式仿真火焰壁炉(57)摘要本发明公开了一种改良的投影式仿真火焰壁炉，它包括有带出风口的外壳，外壳内设有风机、发热器、火焰灯、以及反光叶片，所述的外壳底部和背面分别设有台座和挂墙架，外壳内的前后两端分别设有钢化玻璃墙幕和丝印镂空出火焰形状的反光板，风机和发热器位于外壳内的上端，火焰灯和反光叶片位于外壳内的下端。本发明的火焰灯发出的光经反光叶片反射到反光板上，再投射到钢化玻璃墙幕上形成火焰效果，产品厚度较薄，占用空间小，降低了包装和运输成本；另外，外壳底部和背面设置的台座和挂墙架则使得其既可作为台式壁炉，又可作为挂墙式壁炉使用，非常方便。CN102654ACCNN110222654402226551A权利要求书1/1页1.一种改良的投影式仿真火焰壁炉，包括有带出风口(11)的外壳(10)，外壳(10)内设有风机(20)、发热器(30)、火焰灯(40)、以及反光叶片(50)，其特征在于：所述的外壳(10)底部和背面分别设有台座(12)和挂墙架(13)，外壳(10)内的前后两端分别设有钢化玻璃墙幕(60)和丝印镂空出火焰形状的反光板(70)，风机(20)和发热器(30)位于外壳(10)内的上端，火焰灯(40)和反光叶片(50)位于外壳(10)内的下端。2.根据权利要求1所述的改良的投影式仿真火焰壁炉，其特征在于：所述的火焰灯(40)旁边设有蓝光灯(41)。3.根据权利要求2所述的改良的投影式仿真火焰壁炉，其特征在于：所述的火焰灯(40)和蓝光灯(41)皆为LED灯条。4.根据权利要求1至3中任一项所述的改良的投影式仿真火焰壁炉，其特征在于：所述的反光板(70)为设于背板上的镜面反光铝片或其它片状平板。5.根据权利要求4所述的改良的投影式仿真火焰壁炉，其特征在于：所述的外壳(10)的前端面呈弧形状，钢化玻璃墙幕(60)上设有电子显示板(61)。6.根据权利要求5所述的改良的投影式仿真火焰壁炉，其特征在于：所述的外壳(10)内部还设有防倾倒开关(80)。2CCNN110222654402226551A说明书1/2页一种改良的投影式仿真火焰壁炉技术领域：[0001]本发明涉及取暖器技术领域，尤其是涉及一种作为取暖器使用的仿真火焰壁炉。背景技术：[0002]目前市面上的仿真火焰壁炉(取缓器)主要以LED或普通灯泡直接射到转动的反光物体表面(如反光叶片等)，再通过带镂空出火焰形状的火焰板(或不经过火焰板)，直接投射到幕布胶板上，形成仿真火焰形状和窜动效果。这种设计造成产品的厚度和占用空间较大，产品材料和生产成本也较高，包装运输非常不方便。发明内容：[0003]本发明的目的在于提供一种改良的投影式仿真火焰壁炉，它具有厚度和占用空间小、包装运输和使用方便的特点。[0004]为实现上述目的，本发明的一种改良的投影式仿真火焰壁炉包括有带出风口的外壳，外壳内设有风机、发热器、火焰灯、以及反光叶片，所述的外壳底部和背面分别设有台座和挂墙架，外壳内的前后两端分别设有钢化玻璃墙幕和丝印镂空出火焰形状的反光板，风机和发热器位于外壳内的上端，火焰灯和反光叶片位于外壳内的下端。[0005]作为上述技术方案的优选，所述的火焰灯旁边设有蓝光灯。[0006]作为上述技术方案的优选，所述的火焰灯和蓝光灯皆为LED灯条。[0007]作为上述技术方案的优选，所述的反光板为设于背板上的镜面反光铝片或其它片状平板。[0008]作为上述技术方案的优选，所述的外壳的前端面呈弧形状，钢化玻璃墙幕上设有电子显示板。[0009]作为上述技术方案的优选，所述的外壳内部还设有防倾倒开关。[0010]本发明的有益效果在于：其火焰灯发出的光经反光叶片反射到反光板上，再投射到钢化玻璃墙幕上形成火焰效果，产品厚度较薄，占用空间小，降低了包装和运输成本；另外，外壳底部和背面设置的台座和挂墙架则使得其既可作为台式壁炉，又可作为挂墙式壁炉使用，非常方便。附图说明：[0011]下面结合附图对本发明做进一步的说明：[0012]图1为本发明的立体结构示意图之一；[0013]图2为本发明的立体结构示意图之二；
