一种真空设备加热带支撑座.pdf

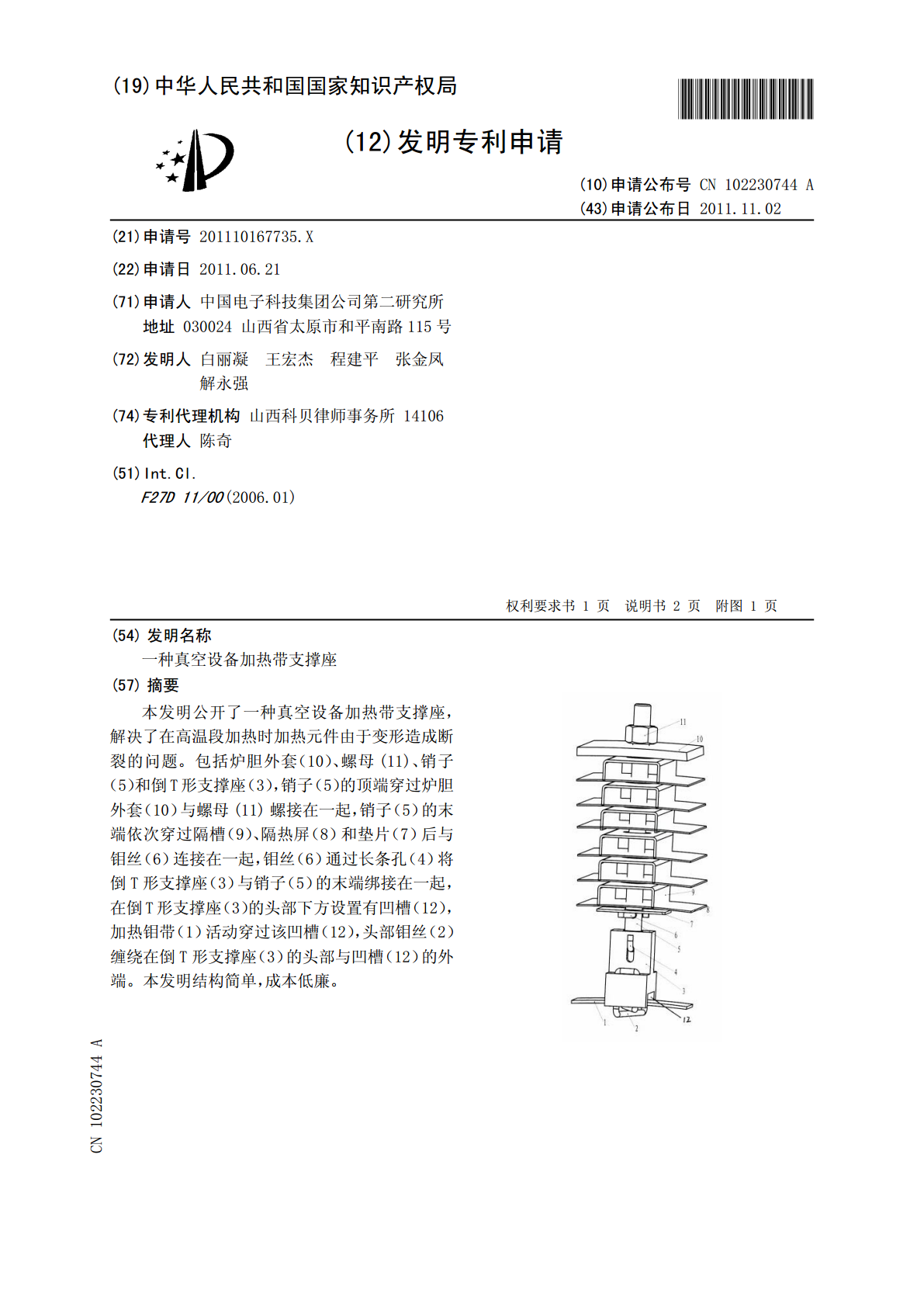

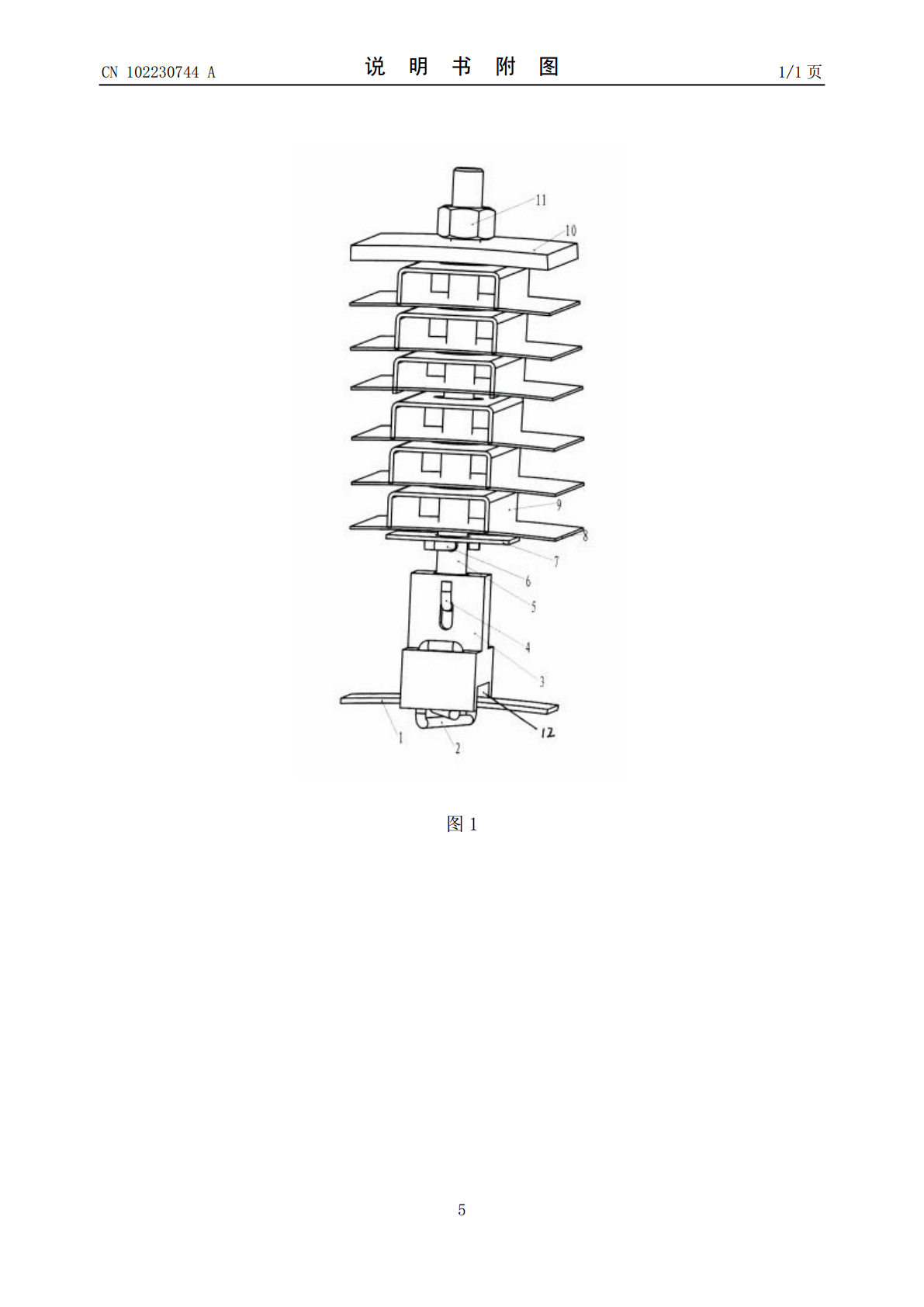

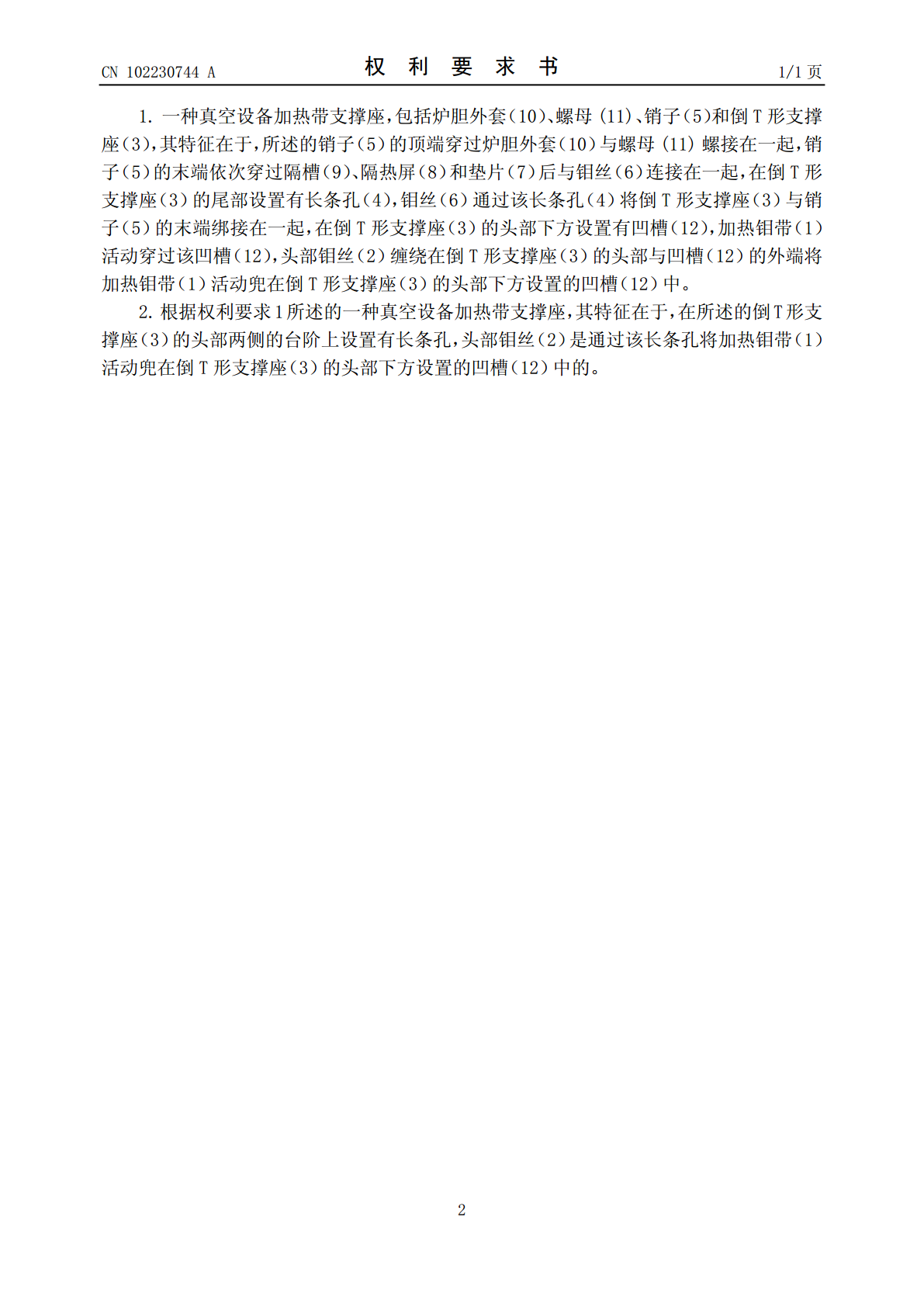

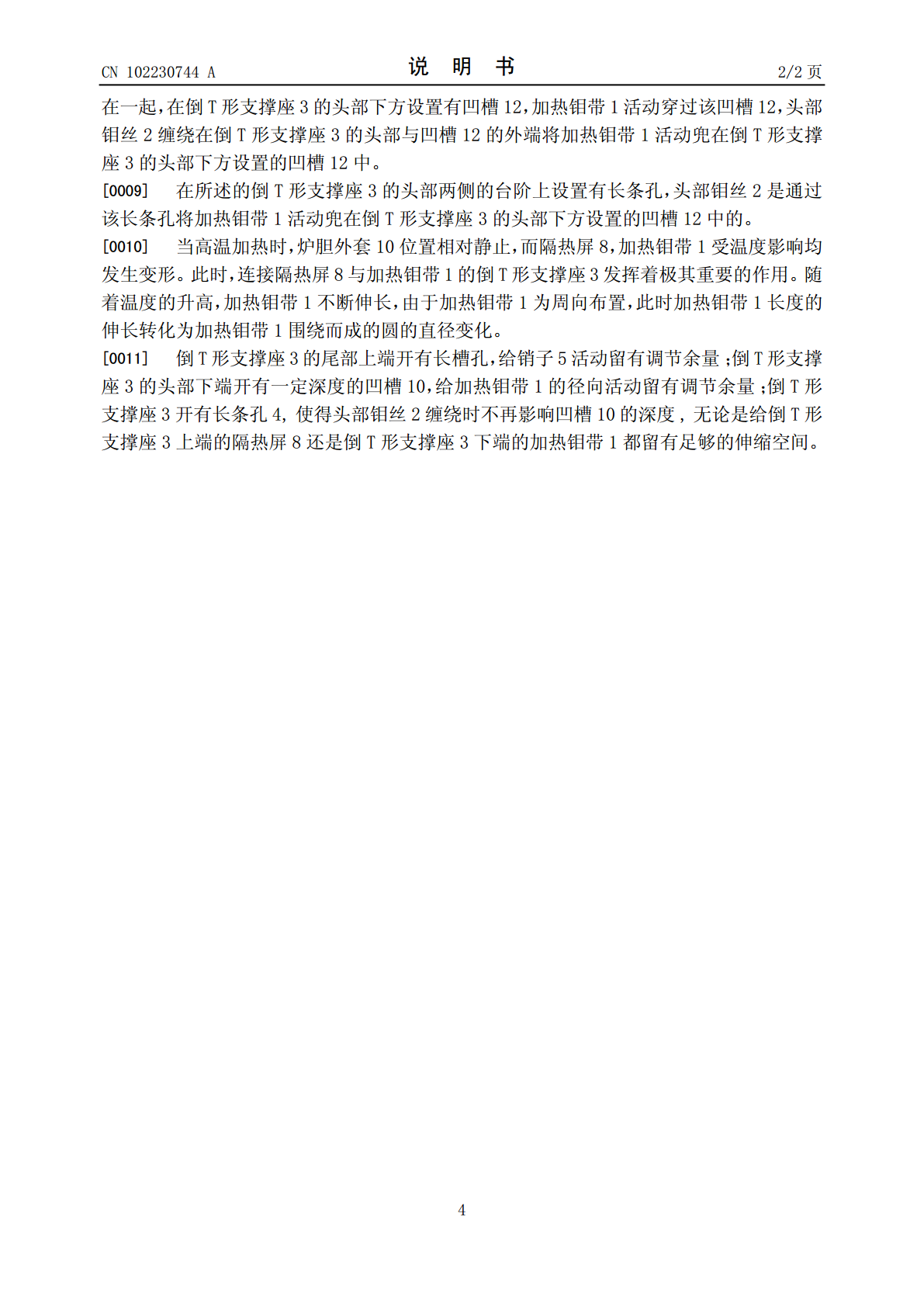

(19)中华人民共和国国家知识产权局*CN102230744A*(12)发明专利申请(10)申请公布号CN102230744A(43)申请公布日2011.11.02(21)申请号201110167735.X(22)申请日2011.06.21(71)申请人中国电子科技集团公司第二研究所地址030024山西省太原市和平南路115号(72)发明人白丽凝王宏杰程建平张金凤解永强(74)专利代理机构山西科贝律师事务所14106代理人陈奇(51)Int.Cl.F27D11/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种真空设备加热带支撑座(57)摘要本发明公开了一种真空设备加热带支撑座，解决了在高温段加热时加热元件由于变形造成断裂的问题。包括炉胆外套（10）、螺母(11)、销子（5）和倒T形支撑座（3），销子（5）的顶端穿过炉胆外套（10）与螺母(11)螺接在一起，销子（5）的末端依次穿过隔槽（9）、隔热屏（8）和垫片（7）后与钼丝（6）连接在一起，钼丝（6）通过长条孔（4）将倒T形支撑座（3）与销子（5）的末端绑接在一起，在倒T形支撑座（3）的头部下方设置有凹槽（12），加热钼带（1）活动穿过该凹槽（12），头部钼丝（2）缠绕在倒T形支撑座（3）的头部与凹槽（12）的外端。本发明结构简单，成本低廉。CN102374ACCNN110223074402230746A权利要求书1/1页1.一种真空设备加热带支撑座，包括炉胆外套（10）、螺母(11)、销子（5）和倒T形支撑座（3），其特征在于，所述的销子（5）的顶端穿过炉胆外套（10）与螺母(11)螺接在一起，销子（5）的末端依次穿过隔槽（9）、隔热屏（8）和垫片（7）后与钼丝（6）连接在一起，在倒T形支撑座（3）的尾部设置有长条孔（4），钼丝（6）通过该长条孔（4）将倒T形支撑座（3）与销子（5）的末端绑接在一起，在倒T形支撑座（3）的头部下方设置有凹槽（12），加热钼带（1）活动穿过该凹槽（12），头部钼丝（2）缠绕在倒T形支撑座（3）的头部与凹槽（12）的外端将加热钼带（1）活动兜在倒T形支撑座（3）的头部下方设置的凹槽（12）中。2.根据权利要求1所述的一种真空设备加热带支撑座，其特征在于，在所述的倒T形支撑座（3）的头部两侧的台阶上设置有长条孔，头部钼丝（2）是通过该长条孔将加热钼带（1）活动兜在倒T形支撑座（3）的头部下方设置的凹槽（12）中的。2CCNN110223074402230746A说明书1/2页一种真空设备加热带支撑座技术领域[0001]本发明涉及一种真空设备加热带支撑座，特别涉及一种在1000℃以上高温工作的真空设备加热带支撑瓷座，该支撑座用于高温真空设备中将加热带与隔热屏连接在炉胆上。背景技术[0002]对于高温真空设备来讲，炉胆内加热带、隔热屏和各个连接部分受温度的影响很大，加热带除了自身会变形、断裂外，带与带之间和带与屏之间的连接处，常会因加热膨胀导致接触不良而出现拉弧烧熔现象，而支撑瓷座是支撑和固定加热带的枢纽部件。目前，在高温真空设备当中，支撑座在低温段尚可起到良好的连接作用，在高温段时反而会成为束缚加热元件与反射屏的障碍元素，从而引起反射屏及加热元件的变形甚至断裂。发明内容[0003]本发明提供了一种真空设备加热带支撑座解决了在高温段加热时加热元件由于支撑座变形造成断裂的问题。[0004]本发明是通过以下方案解决以上问题的：一种真空设备加热带支撑座，包括炉胆外套、螺母、销子和倒T形支撑座，所述的销子的顶端穿过炉胆外套与螺母螺接在一起，销子的末端依次穿过隔槽、隔热屏和垫片后与钼丝连接在一起，在倒T形支撑座的尾部设置有长条孔，钼丝通过该长条孔将倒T形支撑座与销子的末端绑接在一起，在倒T形支撑座的头部下方设置有凹槽，加热钼带活动穿过该凹槽，头部钼丝缠绕在倒T形支撑座的头部与凹槽的外端将加热钼带活动兜在倒T形支撑座的头部下方设置的凹槽中。[0005]在所述的倒T形支撑座的头部两侧的台阶上设置有长条孔，头部钼丝是通过该长条孔将加热钼带活动兜在倒T形支撑座的头部下方设置的凹槽中的。[0006]本发明结构简单，成本低，可针对不同温度段进行尺寸设计，支撑座采用耐高温优质陶瓷，保证绝缘和耐热，该支撑座的发明解决了反射屏及加热元件的变形甚至断裂的问题。附图说明[0007]图1是本发明的结构示意图。具体实施例[0008]一种真空设备加热带支撑座，包括炉胆外套10、螺母11、销子5和倒T形支撑座3，所述的销子5的顶端穿过炉胆外套10与螺母11螺接在一起，销子5的末端依次穿过隔槽9、隔热屏8和垫片7后与钼丝6连接在一起，隔槽9和隔热屏8可设置多层，在倒T形支撑座3的尾部设置有长条孔4，钼丝6通过该长条孔4将倒T形支撑座3与销子5的末端绑接3CCNN110
