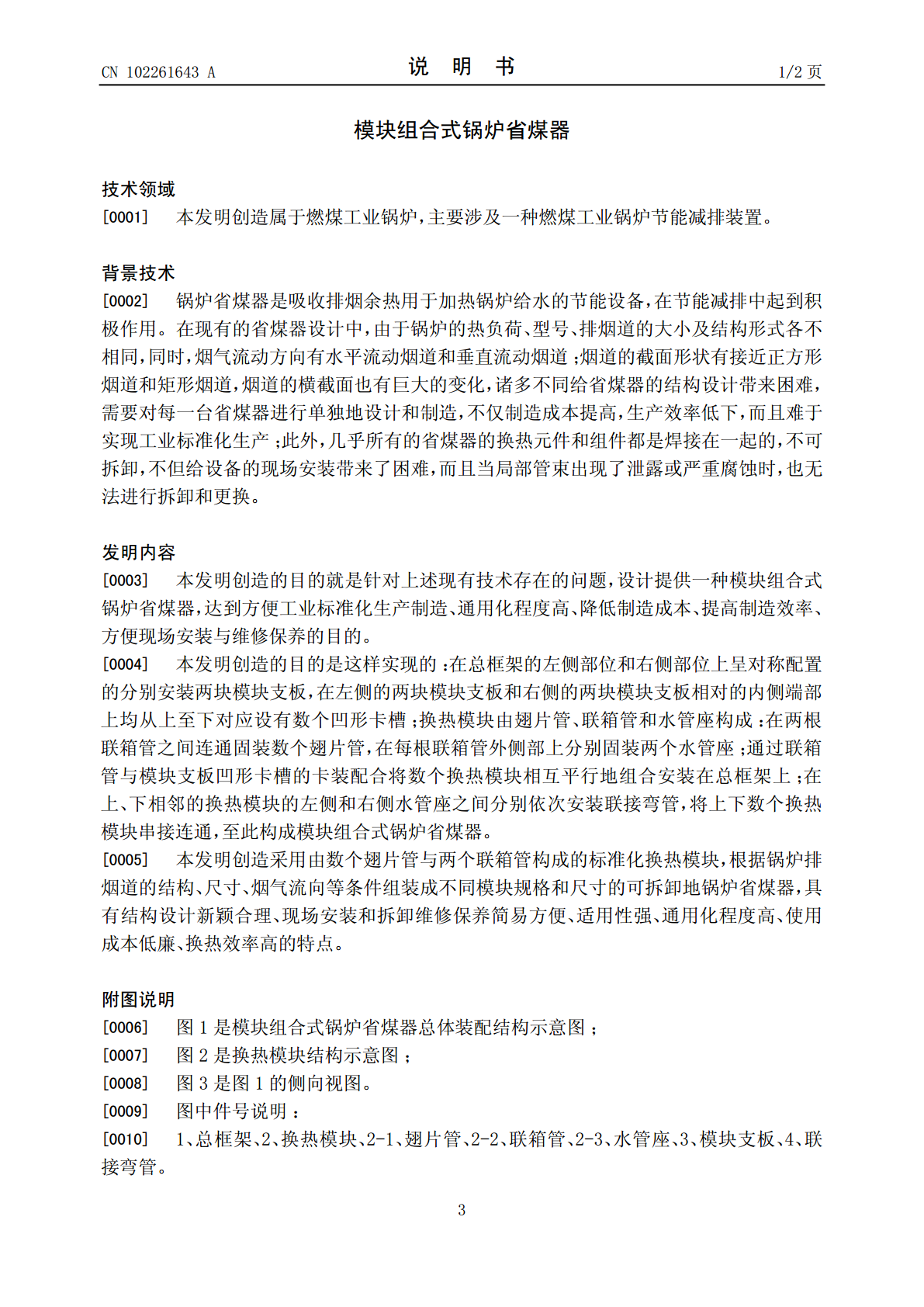

(19)中华人民共和国国家知识产权局*CN102261643A*(12)发明专利申请(10)申请公布号CN102261643A(43)申请公布日2011.11.30(21)申请号201110112810.2(22)申请日2011.05.05(71)申请人哈尔滨索尼亚科技发展有限公司地址150090黑龙江省哈尔滨市南岗区红旗大街180号创业中心26号楼722室(72)发明人蔺保华赵宏宇刘纪福宣炳华蔺菲(51)Int.Cl.F22D1/02(2006.01)F24H9/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称模块组合式锅炉省煤器(57)摘要模块组合式锅炉省煤器属于燃煤工业锅炉；在总框架的左和右侧部上呈对称配置的分别安装两块模块支板，在左侧的两块模块支板和右侧的两块模块支板的相对内端部上均从上至下设有数个凹形卡槽，由翅片管、联箱管和水管座构成的换热模块通过联箱管与模块支板上的凹形卡槽的卡装配合将数个换热模块相互平行地安装在总框架上，联接弯管配接在上、下换热模块的水管座上，将数个换热模块依次串接连通；本器采用可拆卸组合式结构实现了省煤器在锅炉烟道的安装，具有结构合理新颖、现场安装和维修保养简易方便、适用性强、通用化程度高、使用成本低廉的特点。CN102643ACCNN110226164302261656A权利要求书1/1页1.一种模块组合式锅炉省煤器，其特征在于在总框架(1)的左侧部位和右侧部位上呈对称配置的分别安装两块模块支板(3)，在左侧的两块模块支板(3)和右侧的两块模块支板(3)相对的内侧端部上均从上至下对应设有数个凹形卡槽；换热模块(2)由翅片管(2-1)、联箱管(2-2)和水管座(2-3)构成：在两根联箱管(2-2)之间连通固装数个翅片管(2-1)，在每根联箱管(2-2)外侧部上分别固装两个水管座(2-3)；通过联箱管(2-2)与模块支板(3)凹形卡槽的卡装配合将数个换热模块(2)相互平行地组合安装在总框架(1)上；在上、下相邻的换热模块(2)的左侧和右侧水管座(2-3)之间分别依次安装联接弯管(4)，将上下数个换热模块(2)串接连通。2CCNN110226164302261656A说明书1/2页模块组合式锅炉省煤器技术领域[0001]本发明创造属于燃煤工业锅炉，主要涉及一种燃煤工业锅炉节能减排装置。背景技术[0002]锅炉省煤器是吸收排烟余热用于加热锅炉给水的节能设备，在节能减排中起到积极作用。在现有的省煤器设计中，由于锅炉的热负荷、型号、排烟道的大小及结构形式各不相同，同时，烟气流动方向有水平流动烟道和垂直流动烟道；烟道的截面形状有接近正方形烟道和矩形烟道，烟道的横截面也有巨大的变化，诸多不同给省煤器的结构设计带来困难，需要对每一台省煤器进行单独地设计和制造，不仅制造成本提高，生产效率低下，而且难于实现工业标准化生产；此外，几乎所有的省煤器的换热元件和组件都是焊接在一起的，不可拆卸，不但给设备的现场安装带来了困难，而且当局部管束出现了泄露或严重腐蚀时，也无法进行拆卸和更换。发明内容[0003]本发明创造的目的就是针对上述现有技术存在的问题，设计提供一种模块组合式锅炉省煤器，达到方便工业标准化生产制造、通用化程度高、降低制造成本、提高制造效率、方便现场安装与维修保养的目的。[0004]本发明创造的目的是这样实现的：在总框架的左侧部位和右侧部位上呈对称配置的分别安装两块模块支板，在左侧的两块模块支板和右侧的两块模块支板相对的内侧端部上均从上至下对应设有数个凹形卡槽；换热模块由翅片管、联箱管和水管座构成：在两根联箱管之间连通固装数个翅片管，在每根联箱管外侧部上分别固装两个水管座；通过联箱管与模块支板凹形卡槽的卡装配合将数个换热模块相互平行地组合安装在总框架上；在上、下相邻的换热模块的左侧和右侧水管座之间分别依次安装联接弯管，将上下数个换热模块串接连通，至此构成模块组合式锅炉省煤器。[0005]本发明创造采用由数个翅片管与两个联箱管构成的标准化换热模块，根据锅炉排烟道的结构、尺寸、烟气流向等条件组装成不同模块规格和尺寸的可拆卸地锅炉省煤器，具有结构设计新颖合理、现场安装和拆卸维修保养简易方便、适用性强、通用化程度高、使用成本低廉、换热效率高的特点。附图说明[0006]图1是模块组合式锅炉省煤器总体装配结构示意图；[0007]图2是换热模块结构示意图；[0008]图3是图1的侧向视图。[0009]图中件号说明：[0010]1、总框架、2、换热模块、2-1、翅片管、2-2、联箱管、2-3、水管座、3、模块支板、4、联接弯管。3CCNN110226164302261656A说明书2/2页具体实施方式[0011]下面结合附图对本发明创造实施方案进行详细描述。一种模块组合式锅炉省煤器，在总框架1的左侧部位和
