一种全自动环保节能火化机.pdf

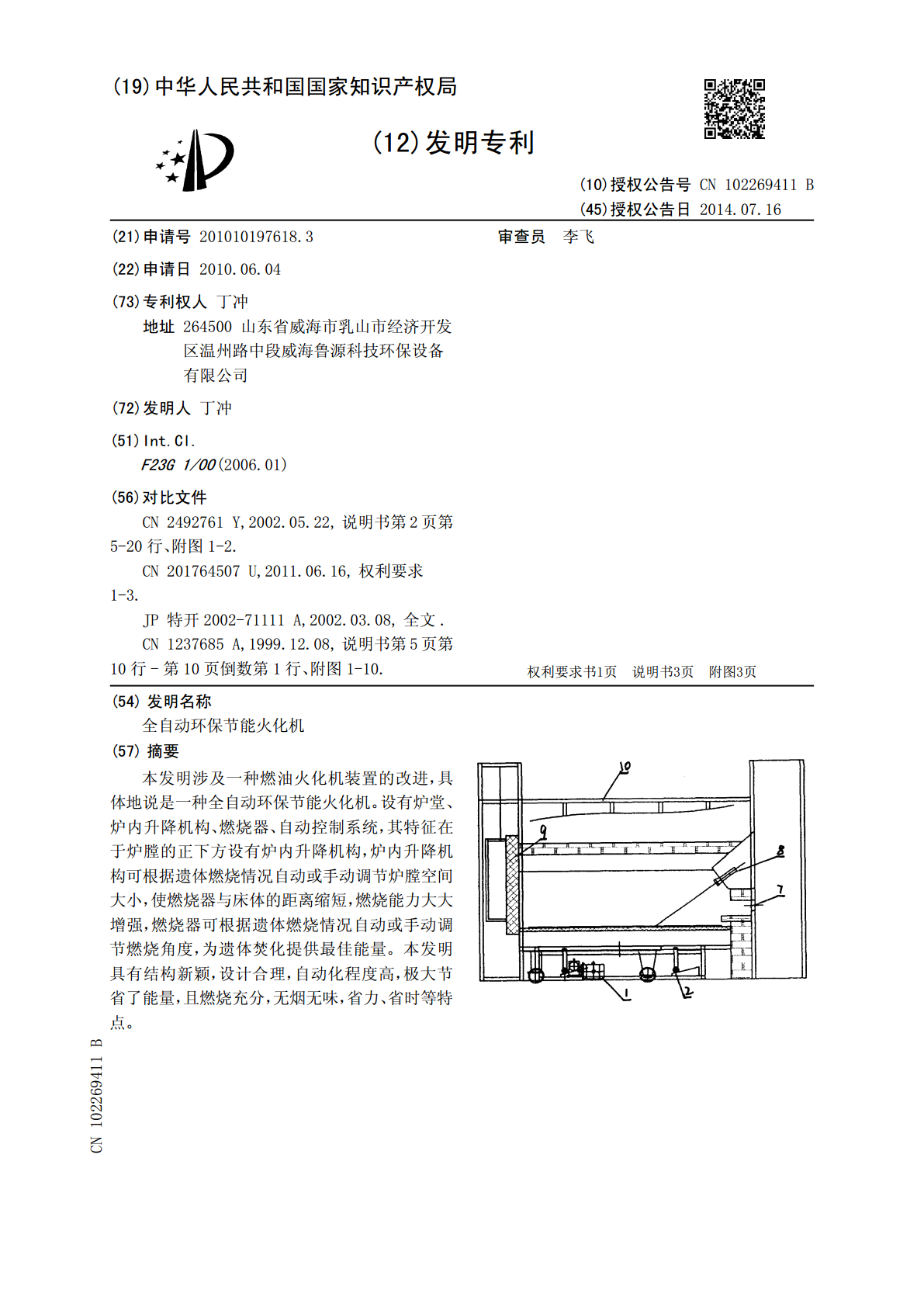

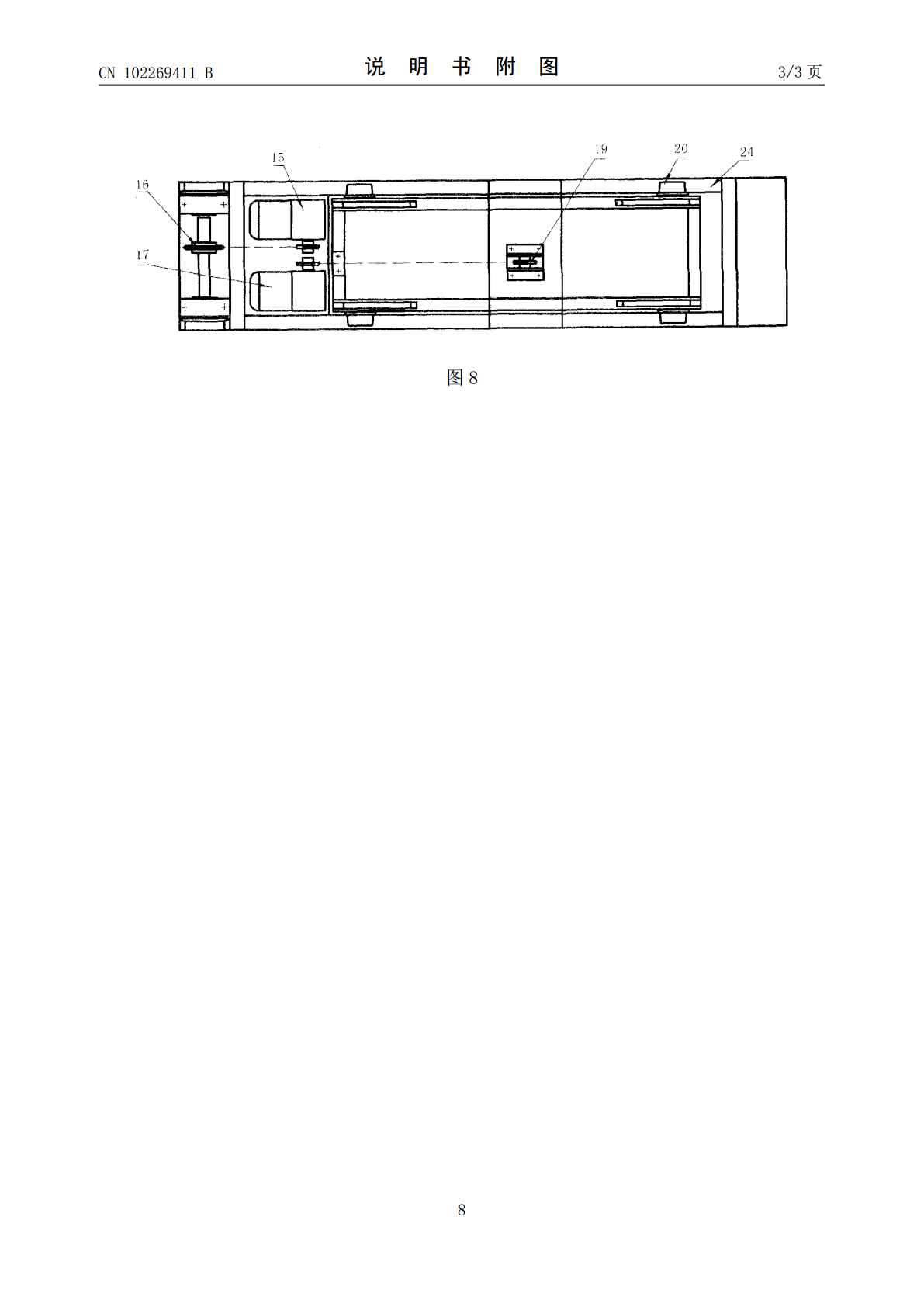

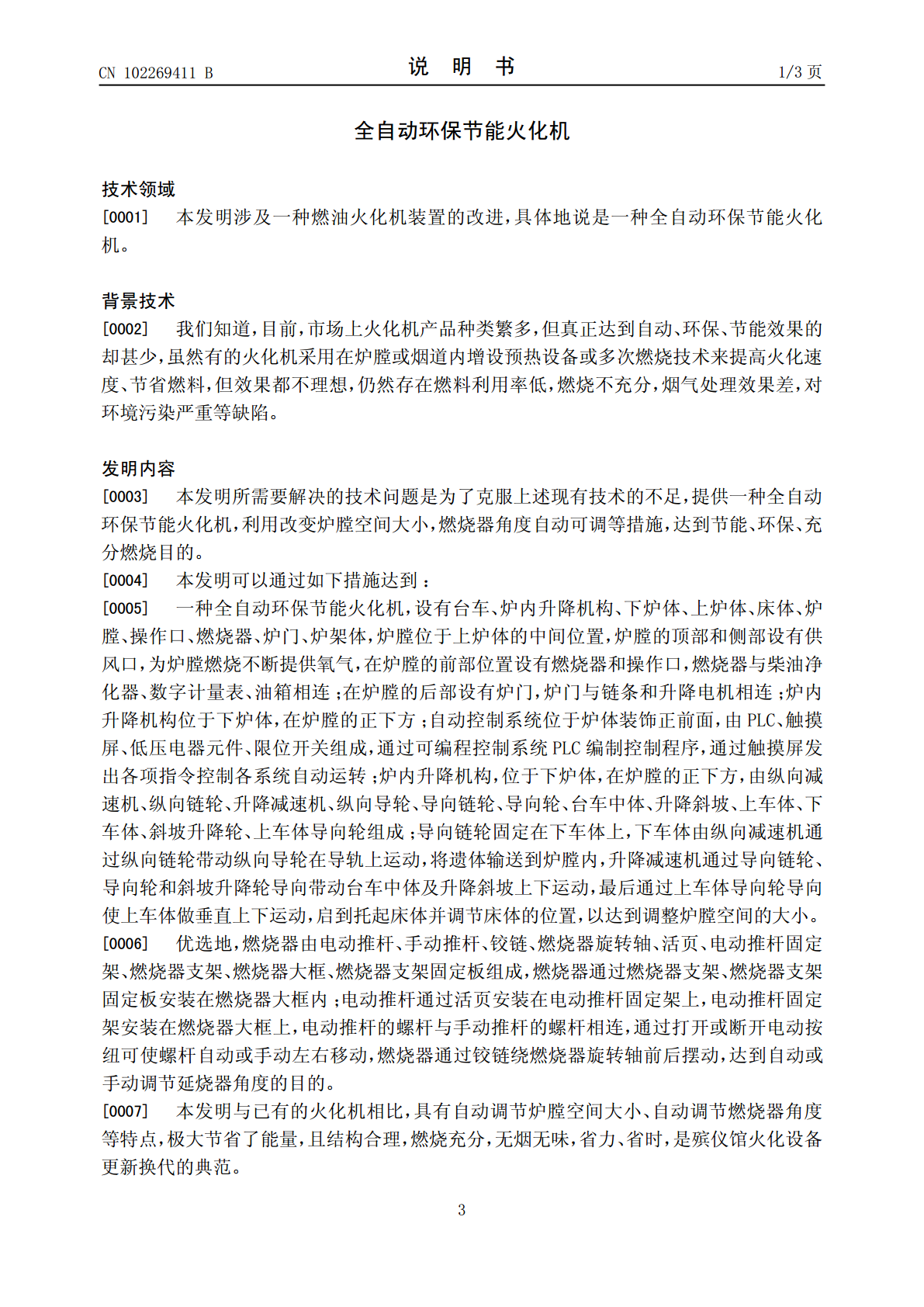

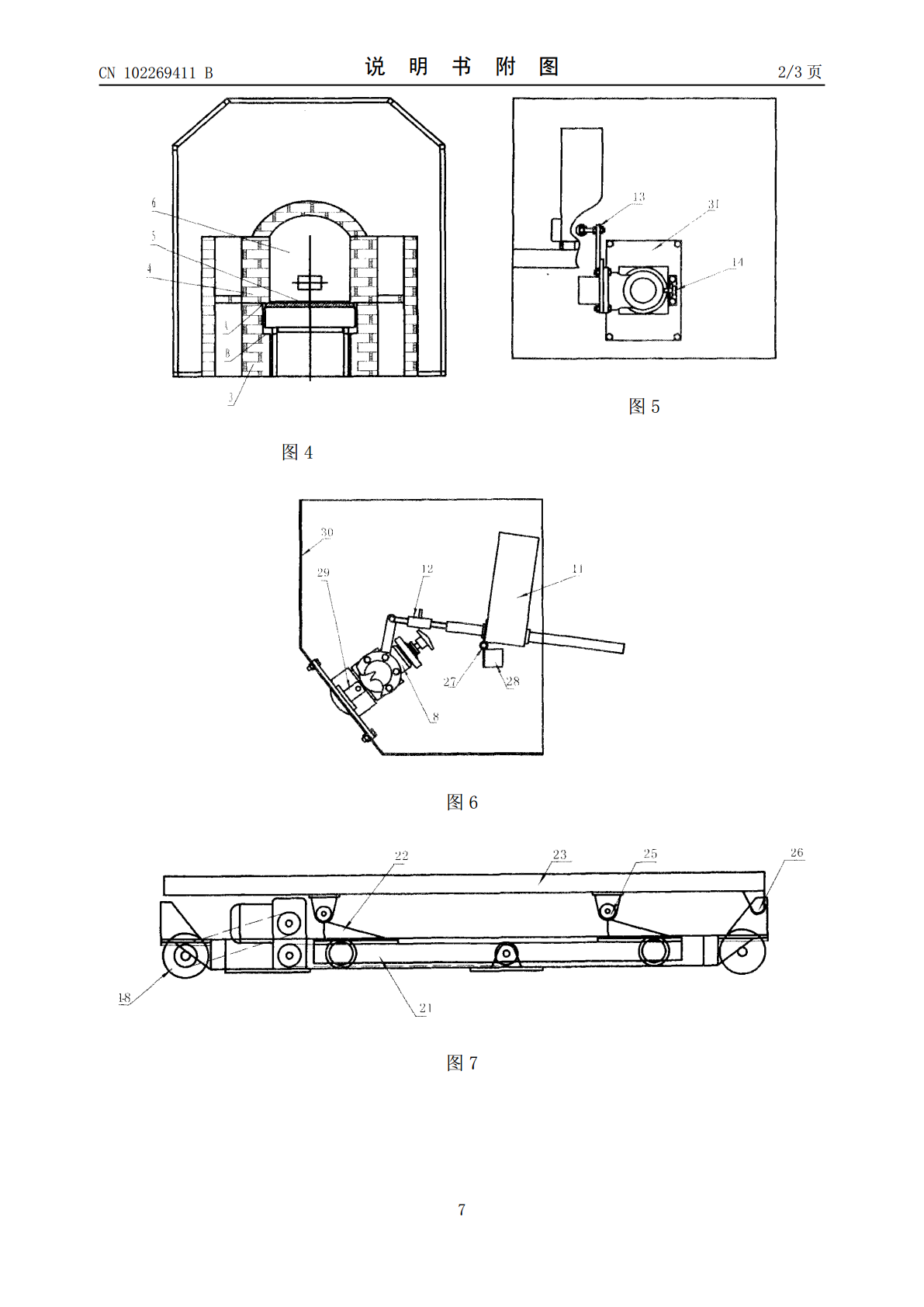

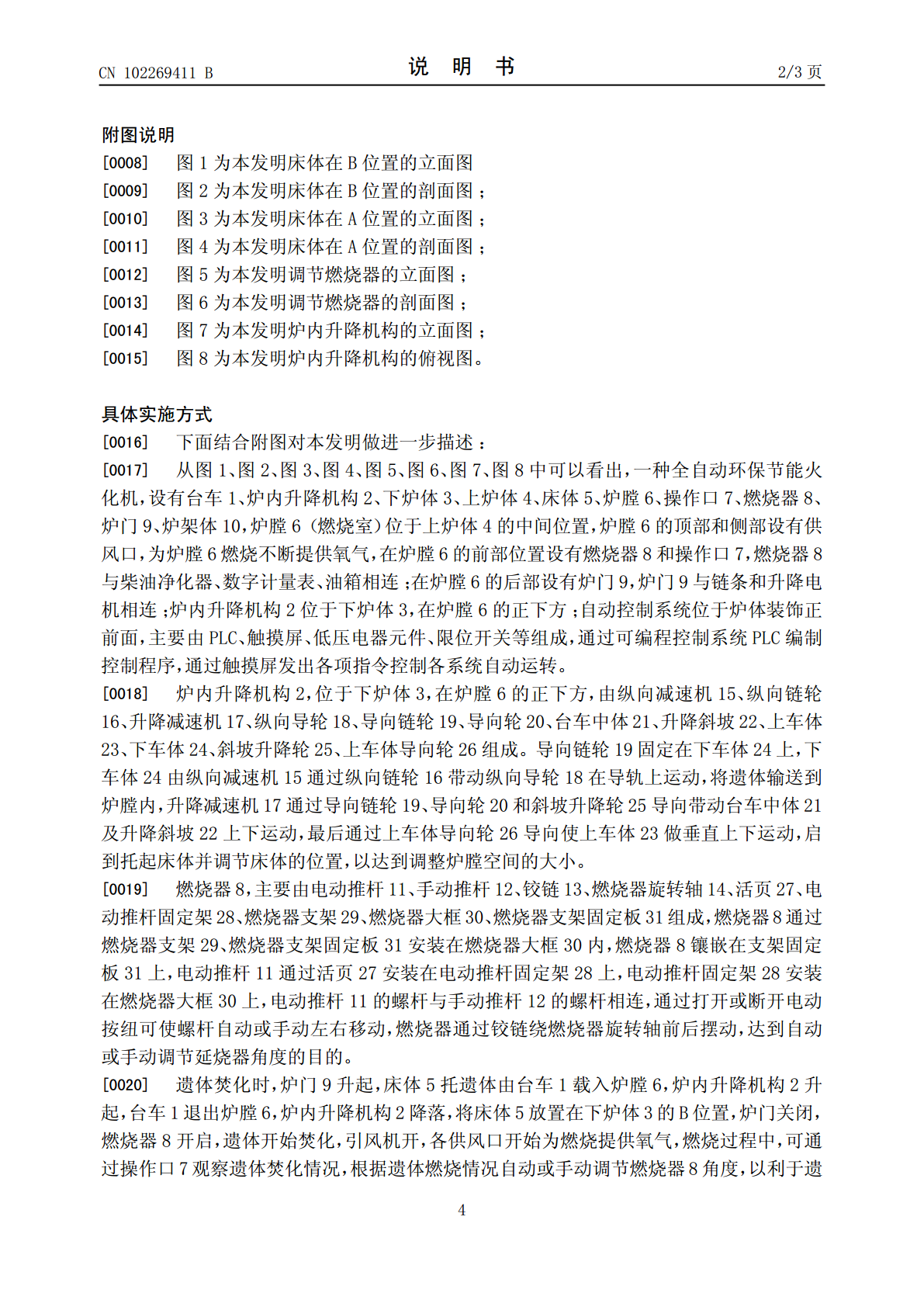

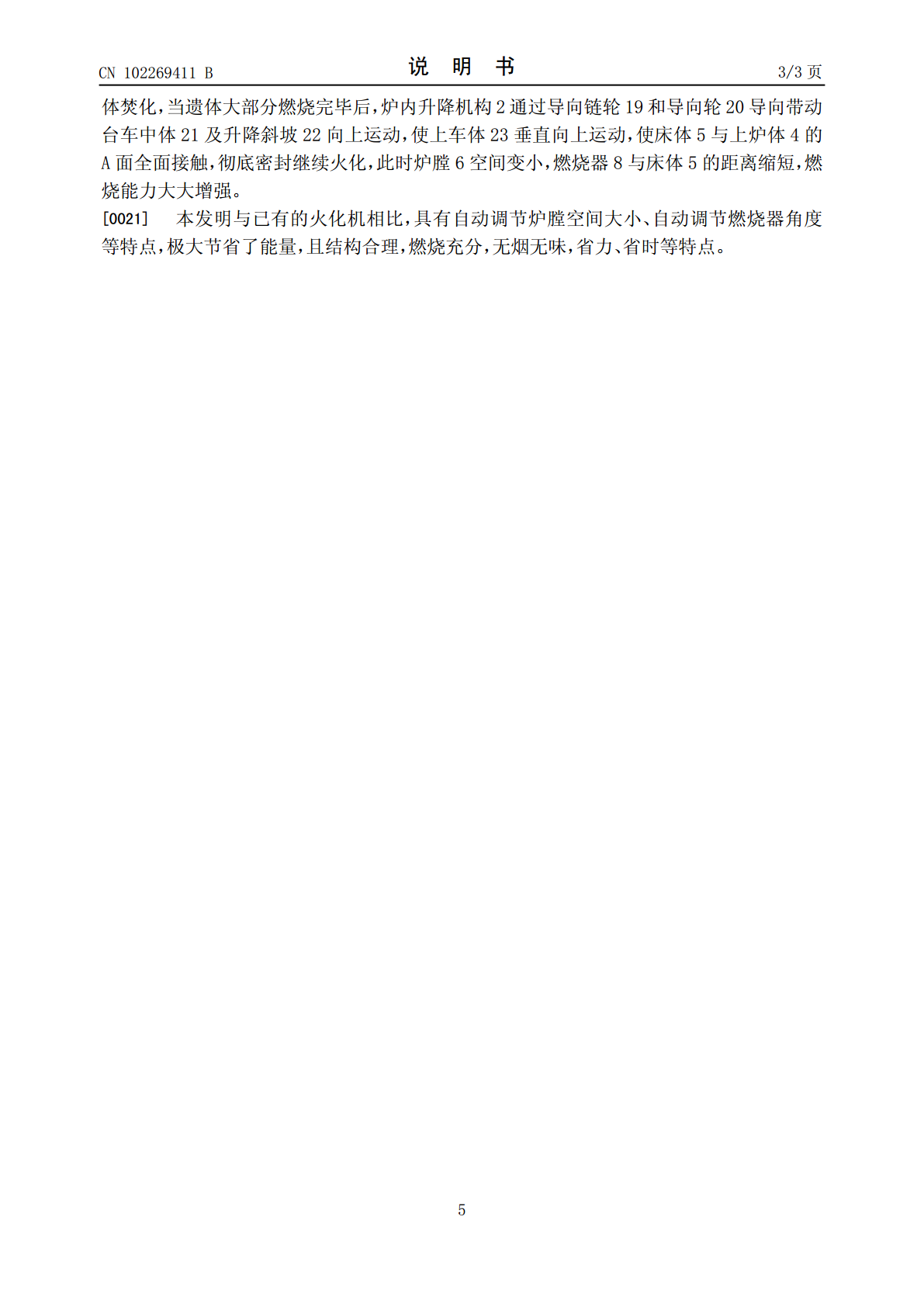

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号(10)授权公告号CNCN102269411102269411B(45)授权公告日2014.07.16(21)申请号201010197618.3审查员李飞(22)申请日2010.06.04(73)专利权人丁冲地址264500山东省威海市乳山市经济开发区温州路中段威海鲁源科技环保设备有限公司(72)发明人丁冲(51)Int.Cl.F23G1/00(2006.01)(56)对比文件CN2492761Y,2002.05.22,说明书第5-20行、附图1-2.CN201764507U,2011.06.16,权利要求1-3.JP特开2002-71111A,2002.03.08,全文.CN1237685A,1999.12.08,说明书第10行-倒数第1行、附图1-10.权权利要求书1页利要求书1页说明书3页说明书3页附图3页附图3页(54)发明名称全自动环保节能火化机(57)摘要本发明涉及一种燃油火化机装置的改进，具体地说是一种全自动环保节能火化机。设有炉堂、炉内升降机构、燃烧器、自动控制系统，其特征在于炉膛的正下方设有炉内升降机构，炉内升降机构可根据遗体燃烧情况自动或手动调节炉膛空间大小，使燃烧器与床体的距离缩短，燃烧能力大大增强，燃烧器可根据遗体燃烧情况自动或手动调节燃烧角度，为遗体焚化提供最佳能量。本发明具有结构新颖，设计合理，自动化程度高，极大节省了能量，且燃烧充分，无烟无味，省力、省时等特点。CN102269411BCN102694BCN102269411B权利要求书1/1页1.一种全自动环保节能火化机，设有台车、炉内升降机构、下炉体、上炉体、床体、炉膛、操作口、燃烧器、炉门、炉架体，其特征在于炉膛位于上炉体的中间位置，炉膛的顶部和侧部设有供风口，为炉膛燃烧不断提供氧气，在炉膛的前部位置设有燃烧器和操作口，燃烧器与柴油净化器、数字计量表、油箱相连；在炉膛的后部设有炉门，炉门与链条和升降电机相连；炉内升降机构位于下炉体，在炉膛的正下方；自动控制系统位于炉体装饰正前面，由PLC、触摸屏、低压电器元件、限位开关组成，通过可编程控制系统PLC编制控制程序，通过触摸屏发出各项指令控制各系统自动运转；所述炉内升降机构，位于下炉体，在炉膛的正下方，由纵向减速机、纵向链轮、升降减速机、纵向导轮、导向链轮、导向轮、台车中体、升降斜坡、上车体、下车体、斜坡升降轮、上车体导向轮组成，导向链轮固定在下车体上，下车体由纵向减速机通过纵向链轮带动纵向导轮在导轨上运动，将遗体输送到炉膛内，升降减速机通过导向链轮、导向轮和斜坡升降轮导向带动台车中体及升降斜坡上下运动，最后通过上车体导向轮导向使上车体做垂直上下运动，可托起床体并调节床体的位置，以达到调整炉膛空间的大小。2.根据权利要求1所述的全自动环保节能火化机，其特征在于所述燃烧器，由电动推杆、手动推杆、铰链、燃烧器旋转轴、活页、电动推杆固定架、燃烧器支架、燃烧器大框、燃烧器支架固定板组成，燃烧器通过燃烧器支架、燃烧器支架固定板安装在燃烧器大框内；电动推杆通过活页安装在电动推杆固定架上，电动推杆固定架安装在燃烧器大框上，电动推杆的螺杆与手动推杆的螺杆相连，通过打开或断开电动按纽可使螺杆自动或手动左右移动，燃烧器通过铰链绕燃烧器旋转轴前后摆动，达到自动或手动调节燃烧器角度的目的。2CN102269411B说明书1/3页全自动环保节能火化机技术领域[0001]本发明涉及一种燃油火化机装置的改进，具体地说是一种全自动环保节能火化机。背景技术[0002]我们知道，目前，市场上火化机产品种类繁多，但真正达到自动、环保、节能效果的却甚少，虽然有的火化机采用在炉膛或烟道内增设预热设备或多次燃烧技术来提高火化速度、节省燃料，但效果都不理想，仍然存在燃料利用率低，燃烧不充分，烟气处理效果差，对环境污染严重等缺陷。发明内容[0003]本发明所需要解决的技术问题是为了克服上述现有技术的不足，提供一种全自动环保节能火化机，利用改变炉膛空间大小，燃烧器角度自动可调等措施，达到节能、环保、充分燃烧目的。[0004]本发明可以通过如下措施达到：[0005]一种全自动环保节能火化机，设有台车、炉内升降机构、下炉体、上炉体、床体、炉膛、操作口、燃烧器、炉门、炉架体，炉膛位于上炉体的中间位置，炉膛的顶部和侧部设有供风口，为炉膛燃烧不断提供氧气，在炉膛的前部位置设有燃烧器和操作口，燃烧器与柴油净化器、数字计量表、油箱相连；在炉膛的后部设有炉门，炉门与链条和升降电机相连；炉内升降机构位于下炉体，在炉膛的正下方；自动控制系统位于炉体装饰正前面，由PLC、触摸屏、低压电器元件、限位开关组成，通过可编程控制系统PLC编制控制程序，通过触摸屏发出各项指令控制各系统自动
