一种提高电站锅炉热风温度的方法及装置.pdf

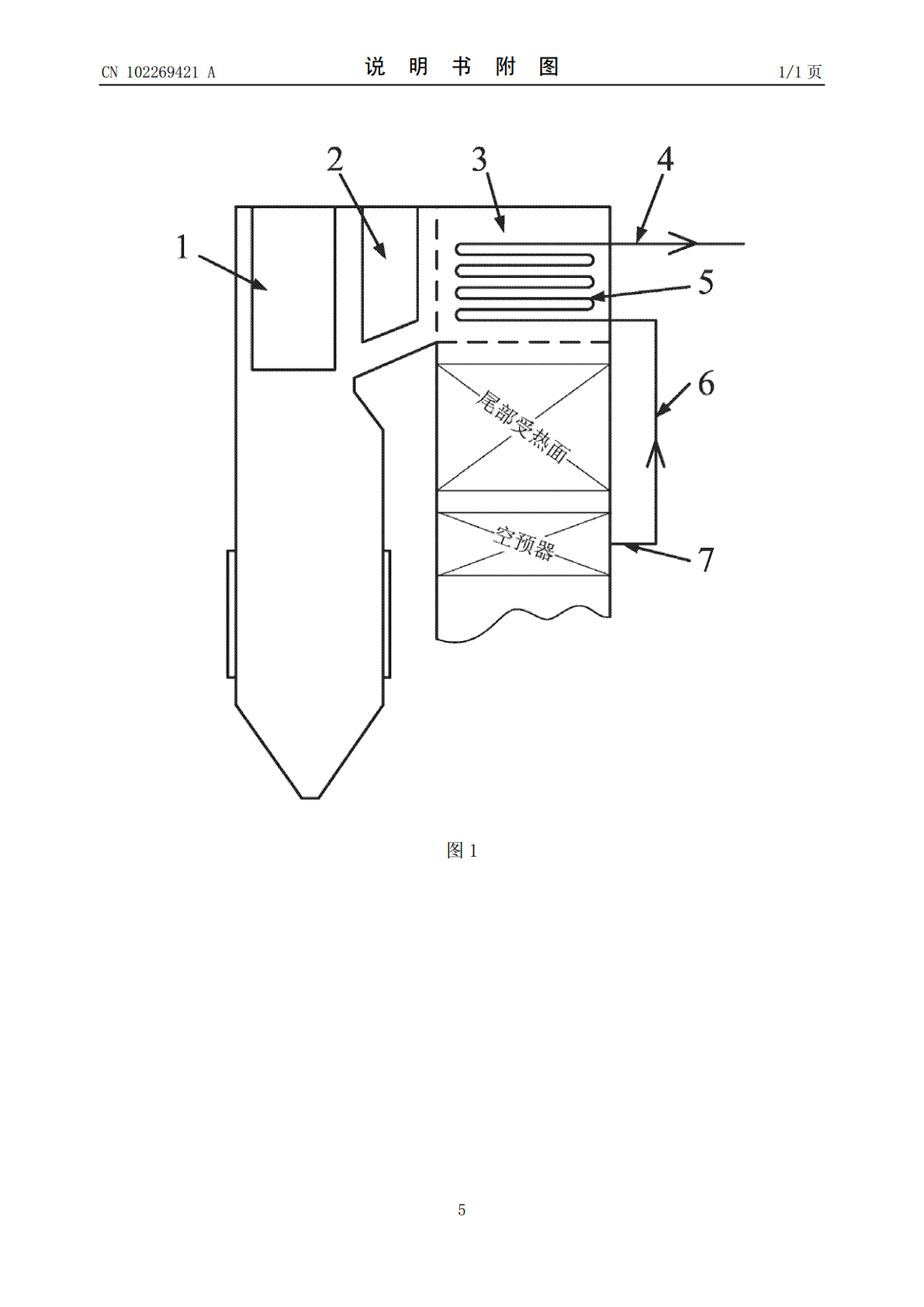

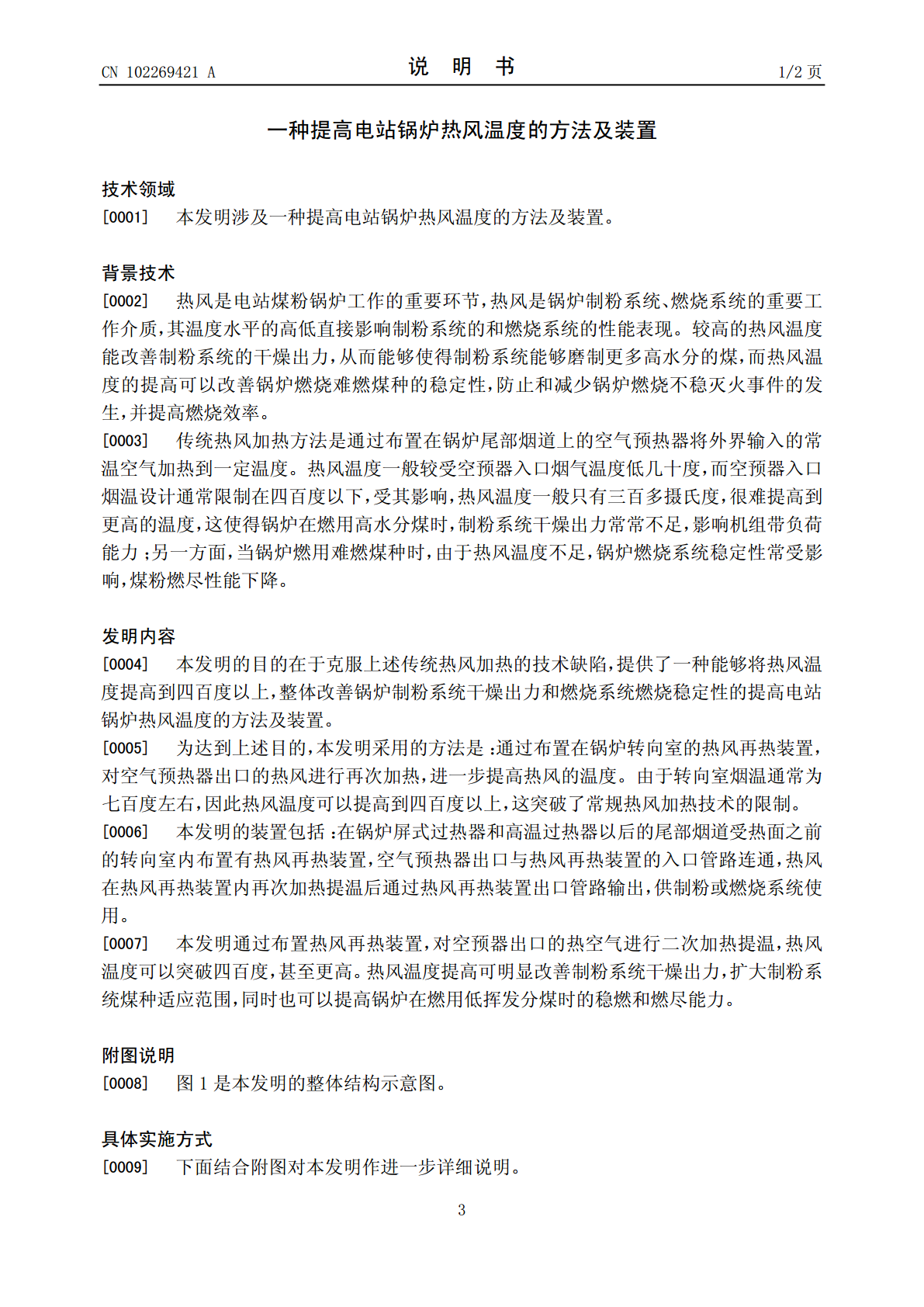

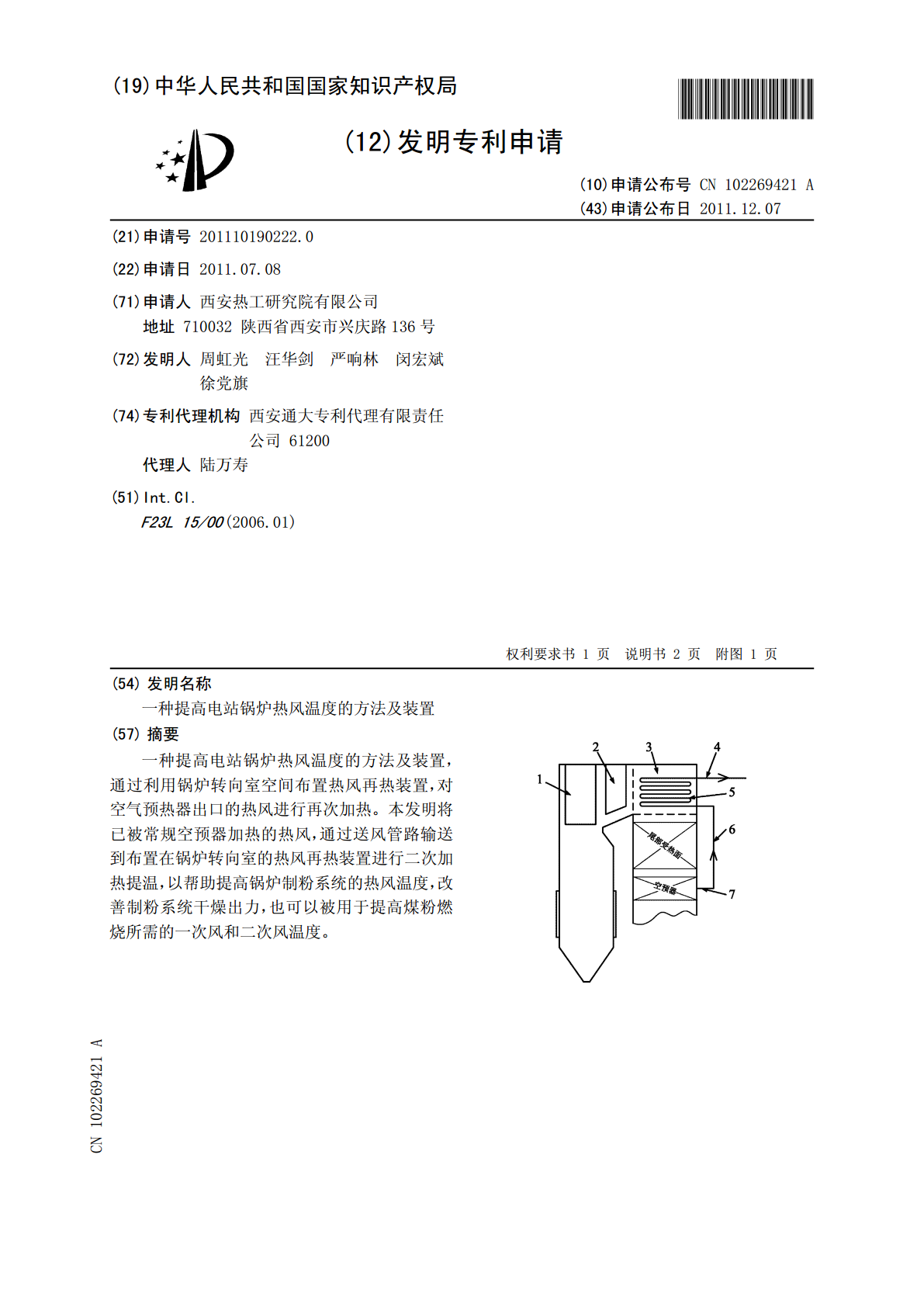

(19)中华人民共和国国家知识产权局*CN102269421A*(12)发明专利申请(10)申请公布号CN102269421A(43)申请公布日2011.12.07(21)申请号201110190222.0(22)申请日2011.07.08(71)申请人西安热工研究院有限公司地址710032陕西省西安市兴庆路136号(72)发明人周虹光汪华剑严响林闵宏斌徐党旗(74)专利代理机构西安通大专利代理有限责任公司61200代理人陆万寿(51)Int.Cl.F23L15/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种提高电站锅炉热风温度的方法及装置(57)摘要一种提高电站锅炉热风温度的方法及装置，通过利用锅炉转向室空间布置热风再热装置，对空气预热器出口的热风进行再次加热。本发明将已被常规空预器加热的热风，通过送风管路输送到布置在锅炉转向室的热风再热装置进行二次加热提温，以帮助提高锅炉制粉系统的热风温度，改善制粉系统干燥出力，也可以被用于提高煤粉燃烧所需的一次风和二次风温度。CN102694ACCNN110226942102269428A权利要求书1/1页1.一种提高电站锅炉热风温度的方法，其特征在于：通过布置在锅炉转向室的热风再热装置，对空气预热器出口的热风进行再次加热，进一步提高热风的温度。2.一种提高电站锅炉热风温度的装置，其特征在于：在锅炉屏式过热器(1)和高温过热器(2)以后的尾部烟道受热面之前的转向室(3)内布置有热风再热装置(5)，空气预热器出口(7)与热风再热装置(5)的入口管路(6)连通，热风在热风再热装置(5)内再次加热提温后通过热风再热装置出口管路(4)输出，供制粉或燃烧系统使用。2CCNN110226942102269428A说明书1/2页一种提高电站锅炉热风温度的方法及装置技术领域[0001]本发明涉及一种提高电站锅炉热风温度的方法及装置。背景技术[0002]热风是电站煤粉锅炉工作的重要环节，热风是锅炉制粉系统、燃烧系统的重要工作介质，其温度水平的高低直接影响制粉系统的和燃烧系统的性能表现。较高的热风温度能改善制粉系统的干燥出力，从而能够使得制粉系统能够磨制更多高水分的煤，而热风温度的提高可以改善锅炉燃烧难燃煤种的稳定性，防止和减少锅炉燃烧不稳灭火事件的发生，并提高燃烧效率。[0003]传统热风加热方法是通过布置在锅炉尾部烟道上的空气预热器将外界输入的常温空气加热到一定温度。热风温度一般较受空预器入口烟气温度低几十度，而空预器入口烟温设计通常限制在四百度以下，受其影响，热风温度一般只有三百多摄氏度，很难提高到更高的温度，这使得锅炉在燃用高水分煤时，制粉系统干燥出力常常不足，影响机组带负荷能力；另一方面，当锅炉燃用难燃煤种时，由于热风温度不足，锅炉燃烧系统稳定性常受影响，煤粉燃尽性能下降。发明内容[0004]本发明的目的在于克服上述传统热风加热的技术缺陷，提供了一种能够将热风温度提高到四百度以上，整体改善锅炉制粉系统干燥出力和燃烧系统燃烧稳定性的提高电站锅炉热风温度的方法及装置。[0005]为达到上述目的，本发明采用的方法是：通过布置在锅炉转向室的热风再热装置，对空气预热器出口的热风进行再次加热，进一步提高热风的温度。由于转向室烟温通常为七百度左右，因此热风温度可以提高到四百度以上，这突破了常规热风加热技术的限制。[0006]本发明的装置包括：在锅炉屏式过热器和高温过热器以后的尾部烟道受热面之前的转向室内布置有热风再热装置，空气预热器出口与热风再热装置的入口管路连通，热风在热风再热装置内再次加热提温后通过热风再热装置出口管路输出，供制粉或燃烧系统使用。[0007]本发明通过布置热风再热装置，对空预器出口的热空气进行二次加热提温，热风温度可以突破四百度，甚至更高。热风温度提高可明显改善制粉系统干燥出力，扩大制粉系统煤种适应范围，同时也可以提高锅炉在燃用低挥发分煤时的稳燃和燃尽能力。附图说明[0008]图1是本发明的整体结构示意图。具体实施方式[0009]下面结合附图对本发明作进一步详细说明。3CCNN110226942102269428A说明书2/2页[0010]参见图1，本发明在锅炉屏式过热器1和高温过热器2以后的尾部烟道受热面之前的转向室3内布置有热风再热装置5，空气预热器出口7与热风再热装置5的入口管路6连通，热风在热风再热装置5内再次加热提温后通过热风再热装置出口管路4输出，供制粉或燃烧系统使用。由于锅炉转向室内通常不布置受热面，因而有充足的空间安置热风再热装置。转向室内烟气温度高达七百摄氏度，对空预器出口热风进行二次加热具有良好的条件。4CCNN110226942102269428A说明书附图1/1页图15
