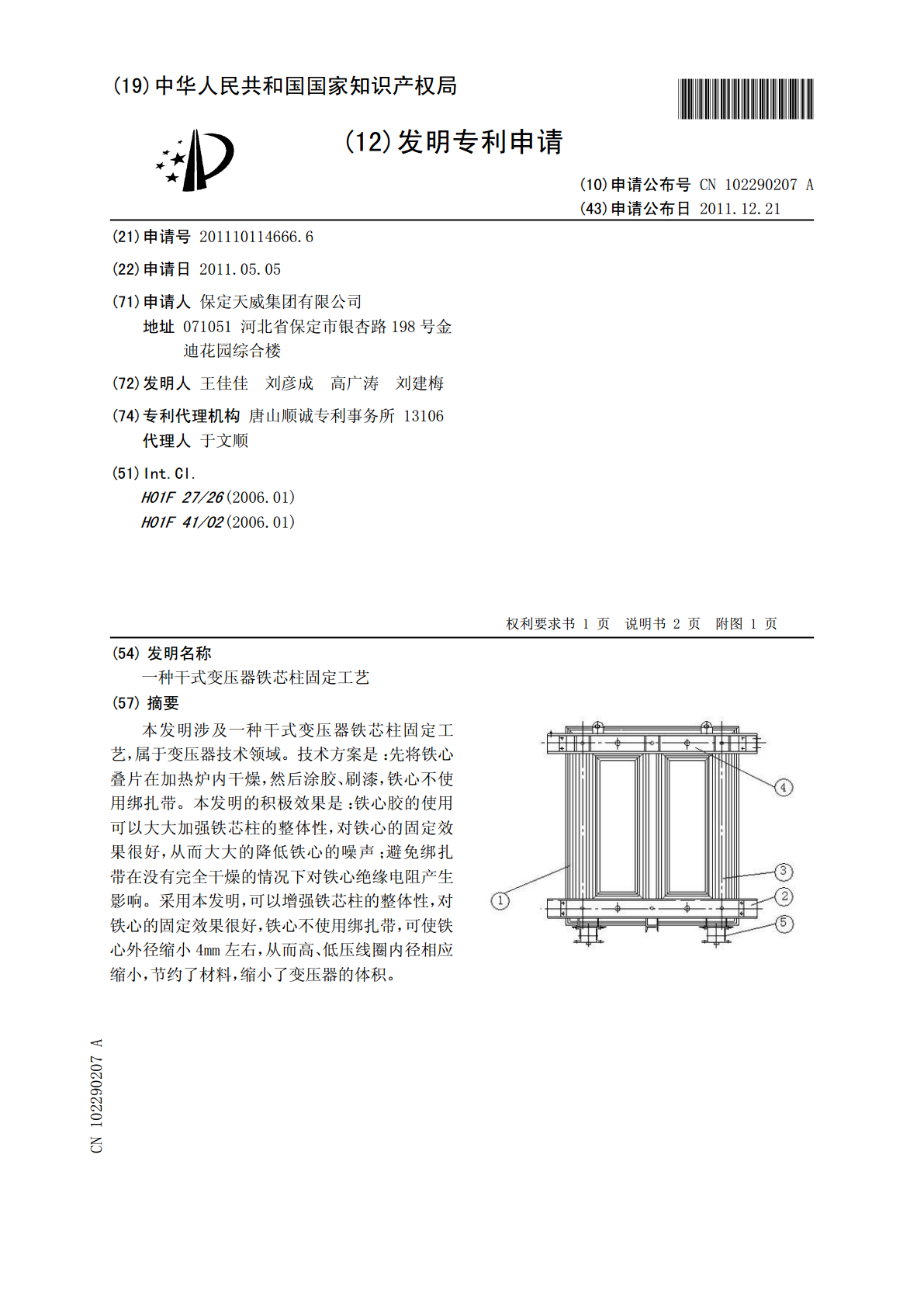

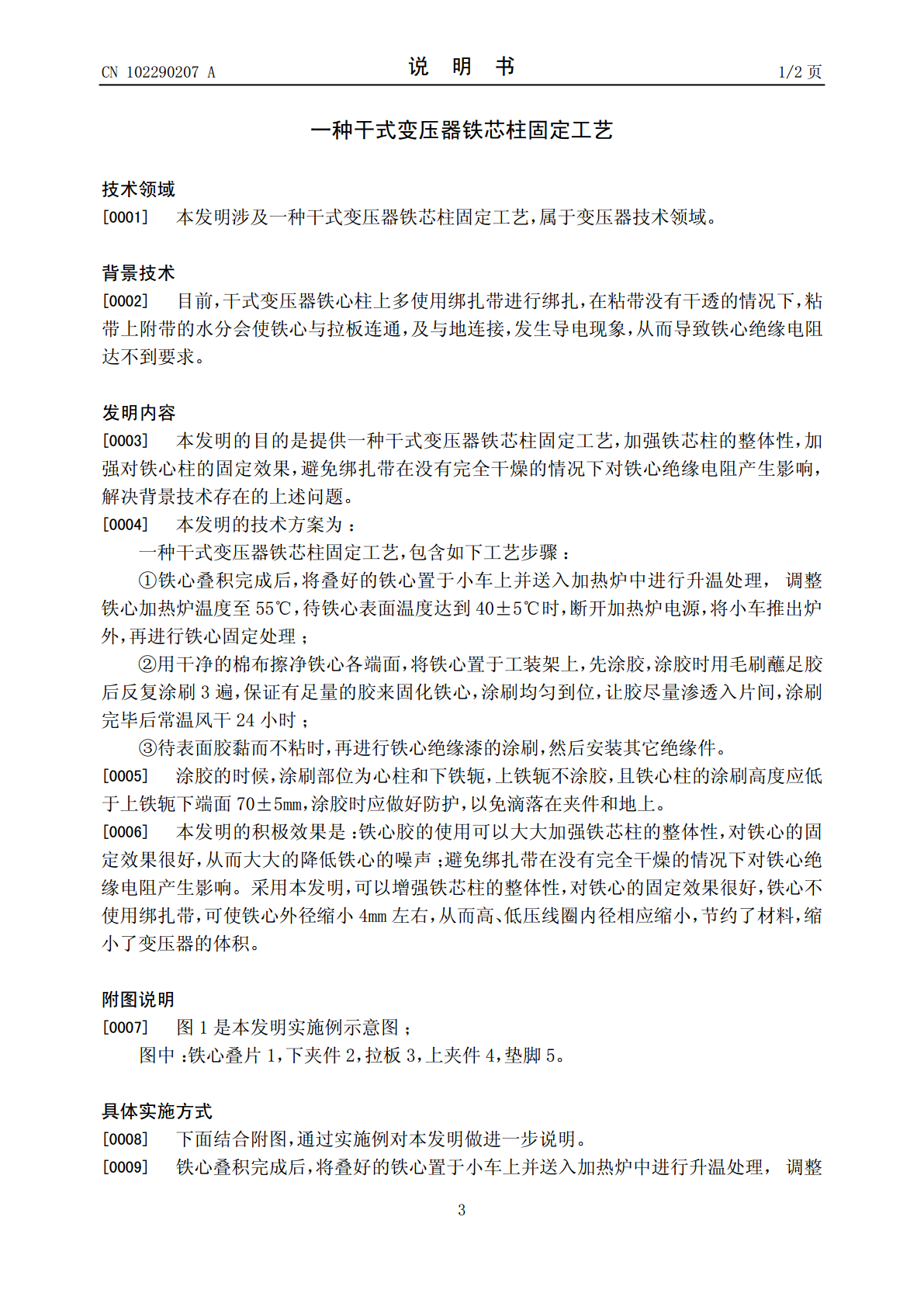

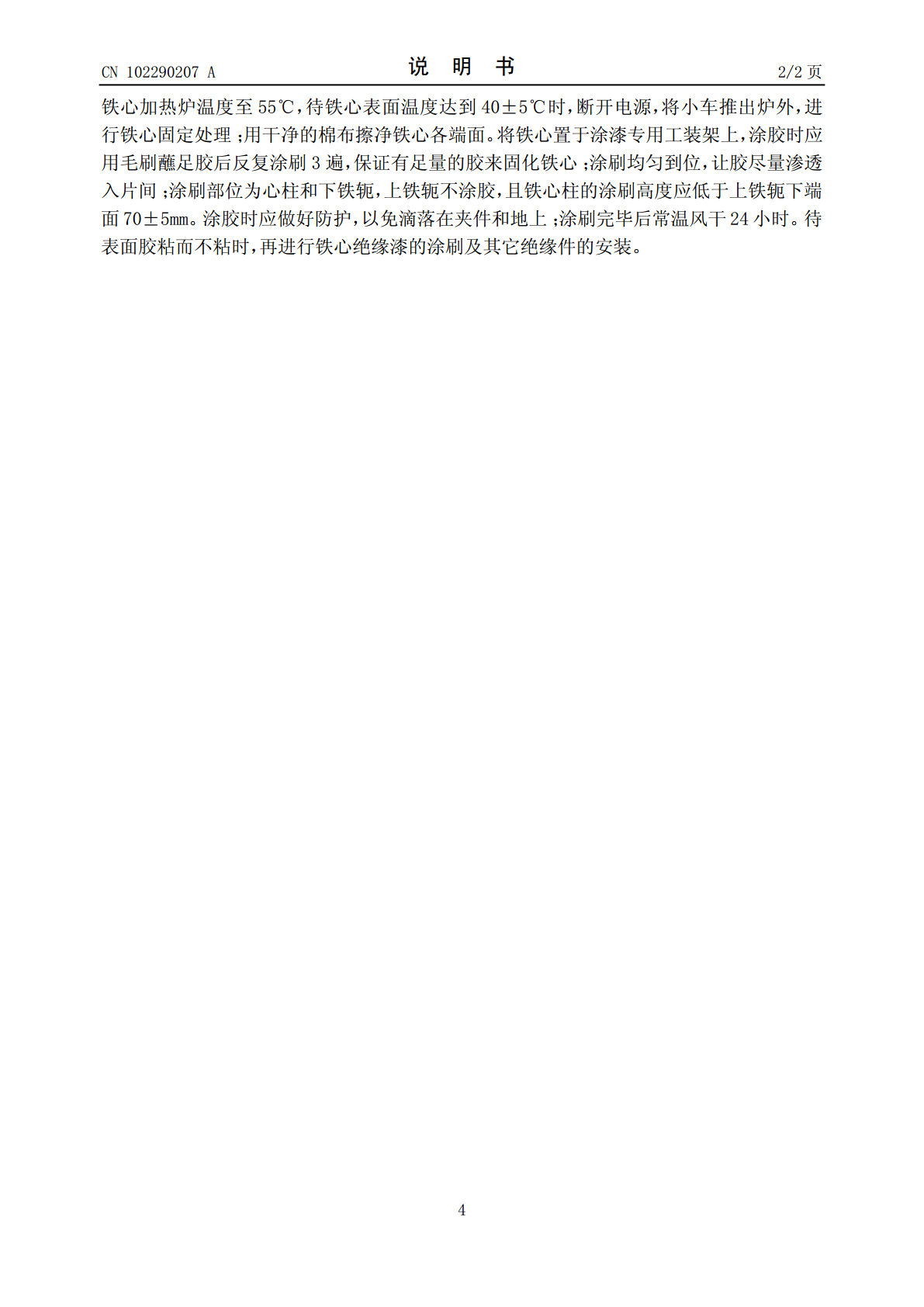

(19)中华人民共和国国家知识产权局*CN102290207A*(12)发明专利申请(10)申请公布号CN102290207A(43)申请公布日2011.12.21(21)申请号201110114666.6(22)申请日2011.05.05(71)申请人保定天威集团有限公司地址071051河北省保定市银杏路198号金迪花园综合楼(72)发明人王佳佳刘彦成高广涛刘建梅(74)专利代理机构唐山顺诚专利事务所13106代理人于文顺(51)Int.Cl.H01F27/26(2006.01)H01F41/02(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种干式变压器铁芯柱固定工艺(57)摘要本发明涉及一种干式变压器铁芯柱固定工艺，属于变压器技术领域。技术方案是：先将铁心叠片在加热炉内干燥，然后涂胶、刷漆，铁心不使用绑扎带。本发明的积极效果是：铁心胶的使用可以大大加强铁芯柱的整体性，对铁心的固定效果很好，从而大大的降低铁心的噪声；避免绑扎带在没有完全干燥的情况下对铁心绝缘电阻产生影响。采用本发明，可以增强铁芯柱的整体性，对铁心的固定效果很好，铁心不使用绑扎带，可使铁心外径缩小4mm左右，从而高、低压线圈内径相应缩小，节约了材料，缩小了变压器的体积。CN10297ACCNN110229020702290223A权利要求书1/1页1.一种干式变压器铁芯柱固定工艺，其特征在于包含如下工艺步骤：①铁心叠积完成后，将叠好的铁心置于小车上并送入加热炉中进行升温处理，调整铁心加热炉温度至55℃，待铁心表面温度达到40±5℃时，断开加热炉电源，将小车推出炉外，再进行铁心固定处理；②用干净的棉布擦净铁心各端面，将铁心置于工装架上，先涂胶，涂胶时用毛刷蘸足胶后反复涂刷3遍，保证有足量的胶来固化铁心，涂刷均匀到位，让胶尽量渗透入片间，涂刷完毕后常温风干24小时；③待表面胶黏而不粘时，再进行铁心绝缘漆的涂刷，然后安装其它绝缘件。2.根据权利要求1所述之干式变压器铁芯柱固定工艺，其特征在于涂胶的时候，涂刷部位为心柱和下铁轭，上铁轭不涂胶，且铁心柱的涂刷高度应低于上铁轭下端面70±5mm，涂胶时应做好防护，以免滴落在夹件和地上。2CCNN110229020702290223A说明书1/2页一种干式变压器铁芯柱固定工艺技术领域[0001]本发明涉及一种干式变压器铁芯柱固定工艺，属于变压器技术领域。背景技术[0002]目前，干式变压器铁心柱上多使用绑扎带进行绑扎，在粘带没有干透的情况下，粘带上附带的水分会使铁心与拉板连通，及与地连接，发生导电现象，从而导致铁心绝缘电阻达不到要求。发明内容[0003]本发明的目的是提供一种干式变压器铁芯柱固定工艺，加强铁芯柱的整体性，加强对铁心柱的固定效果，避免绑扎带在没有完全干燥的情况下对铁心绝缘电阻产生影响，解决背景技术存在的上述问题。[0004]本发明的技术方案为：一种干式变压器铁芯柱固定工艺，包含如下工艺步骤：①铁心叠积完成后，将叠好的铁心置于小车上并送入加热炉中进行升温处理，调整铁心加热炉温度至55℃，待铁心表面温度达到40±5℃时，断开加热炉电源，将小车推出炉外，再进行铁心固定处理；②用干净的棉布擦净铁心各端面，将铁心置于工装架上，先涂胶，涂胶时用毛刷蘸足胶后反复涂刷3遍，保证有足量的胶来固化铁心，涂刷均匀到位，让胶尽量渗透入片间，涂刷完毕后常温风干24小时；③待表面胶黏而不粘时，再进行铁心绝缘漆的涂刷，然后安装其它绝缘件。[0005]涂胶的时候，涂刷部位为心柱和下铁轭，上铁轭不涂胶，且铁心柱的涂刷高度应低于上铁轭下端面70±5mm，涂胶时应做好防护，以免滴落在夹件和地上。[0006]本发明的积极效果是：铁心胶的使用可以大大加强铁芯柱的整体性，对铁心的固定效果很好，从而大大的降低铁心的噪声；避免绑扎带在没有完全干燥的情况下对铁心绝缘电阻产生影响。采用本发明，可以增强铁芯柱的整体性，对铁心的固定效果很好，铁心不使用绑扎带，可使铁心外径缩小4mm左右，从而高、低压线圈内径相应缩小，节约了材料，缩小了变压器的体积。附图说明[0007]图1是本发明实施例示意图；图中：铁心叠片1，下夹件2，拉板3，上夹件4，垫脚5。具体实施方式[0008]下面结合附图，通过实施例对本发明做进一步说明。[0009]铁心叠积完成后，将叠好的铁心置于小车上并送入加热炉中进行升温处理，调整3CCNN110229020702290223A说明书2/2页铁心加热炉温度至55℃，待铁心表面温度达到40±5℃时，断开电源，将小车推出炉外，进行铁心固定处理；用干净的棉布擦净铁心各端面。将铁心置于涂漆专用工装架上，涂胶时应用毛刷蘸足胶后反复涂刷3遍，保证有足量的胶来固化铁心；涂刷均匀到位，让胶尽量渗透入片间；涂刷部位为心柱和下铁轭，上铁轭不涂胶，且铁
