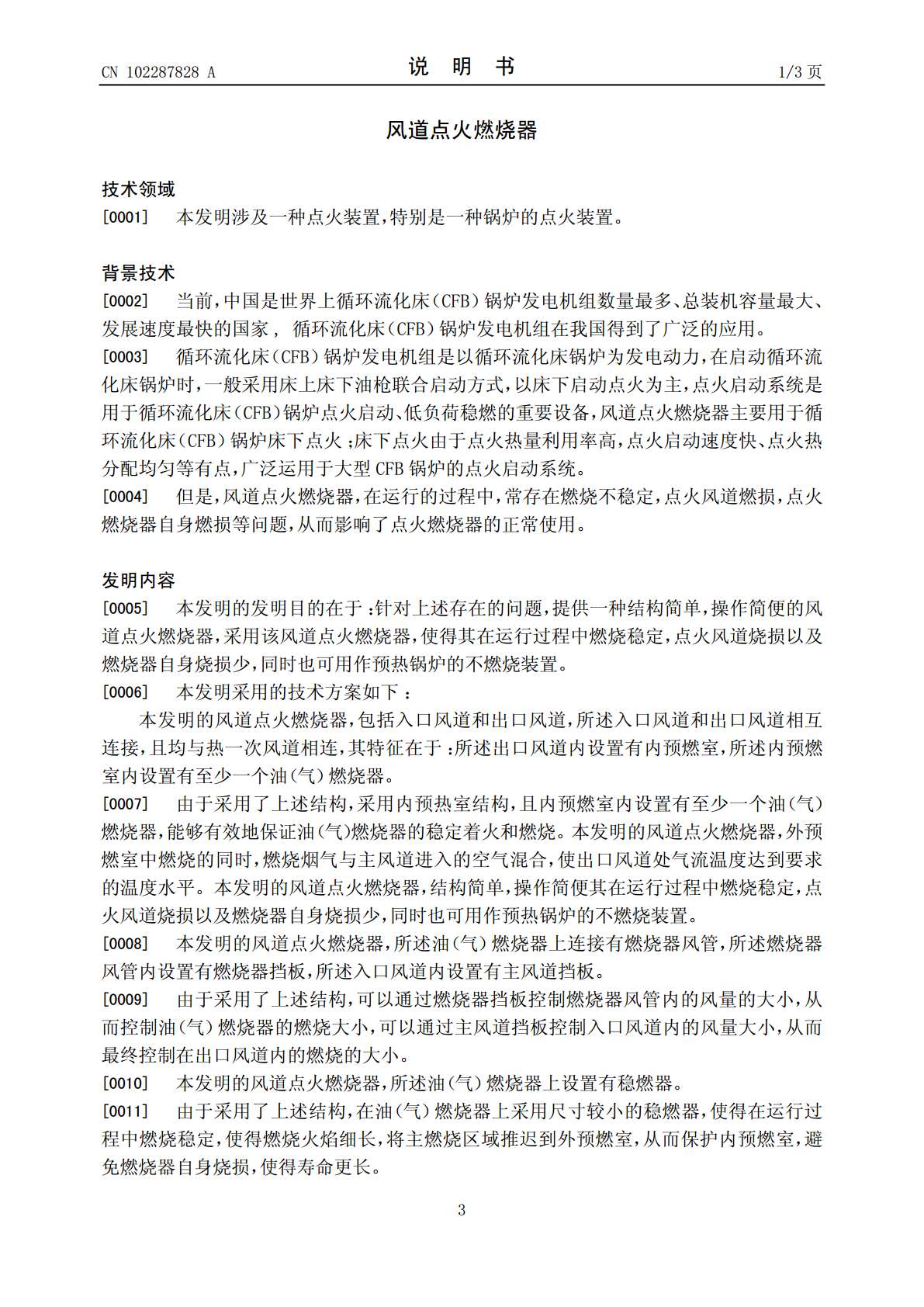

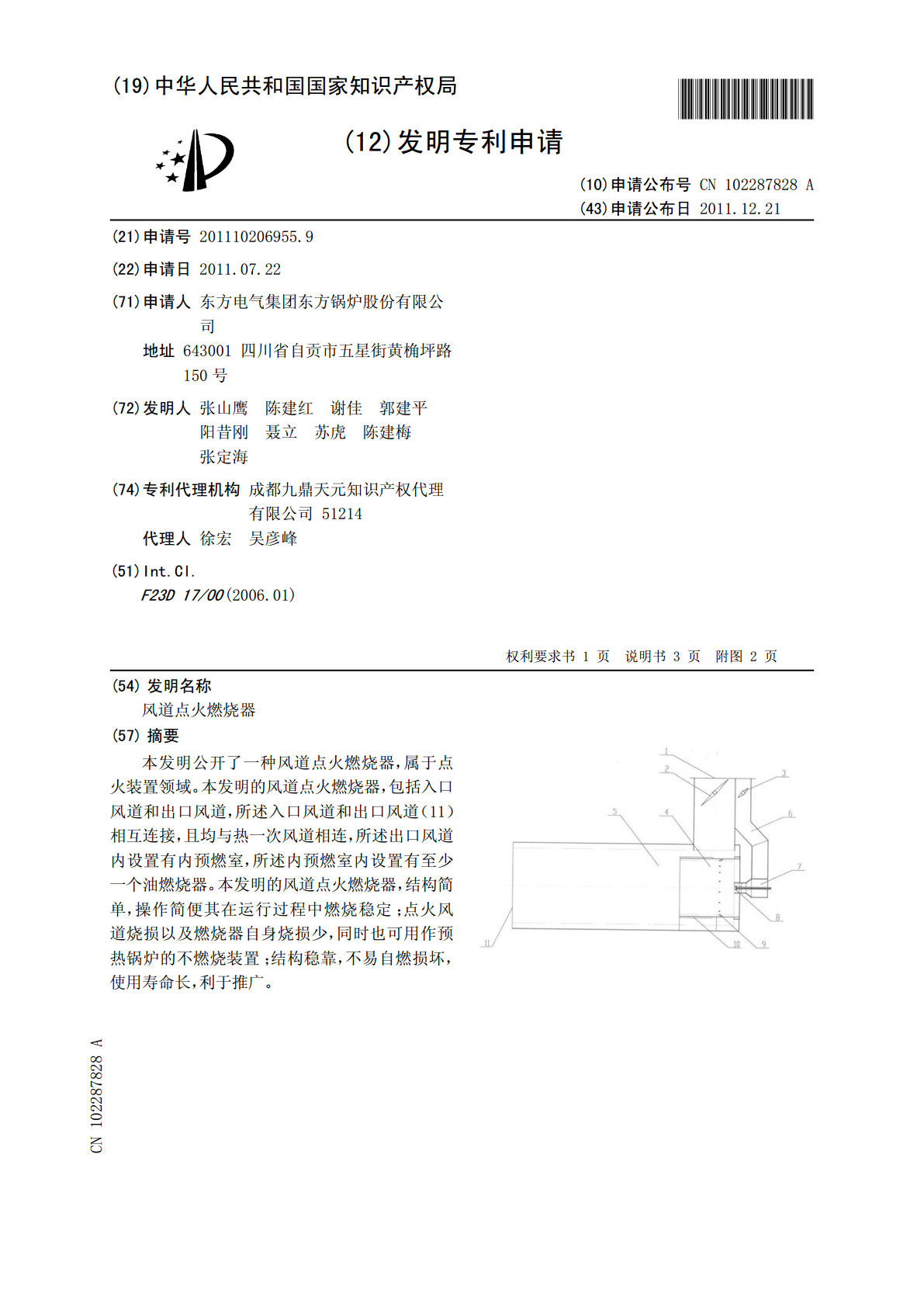

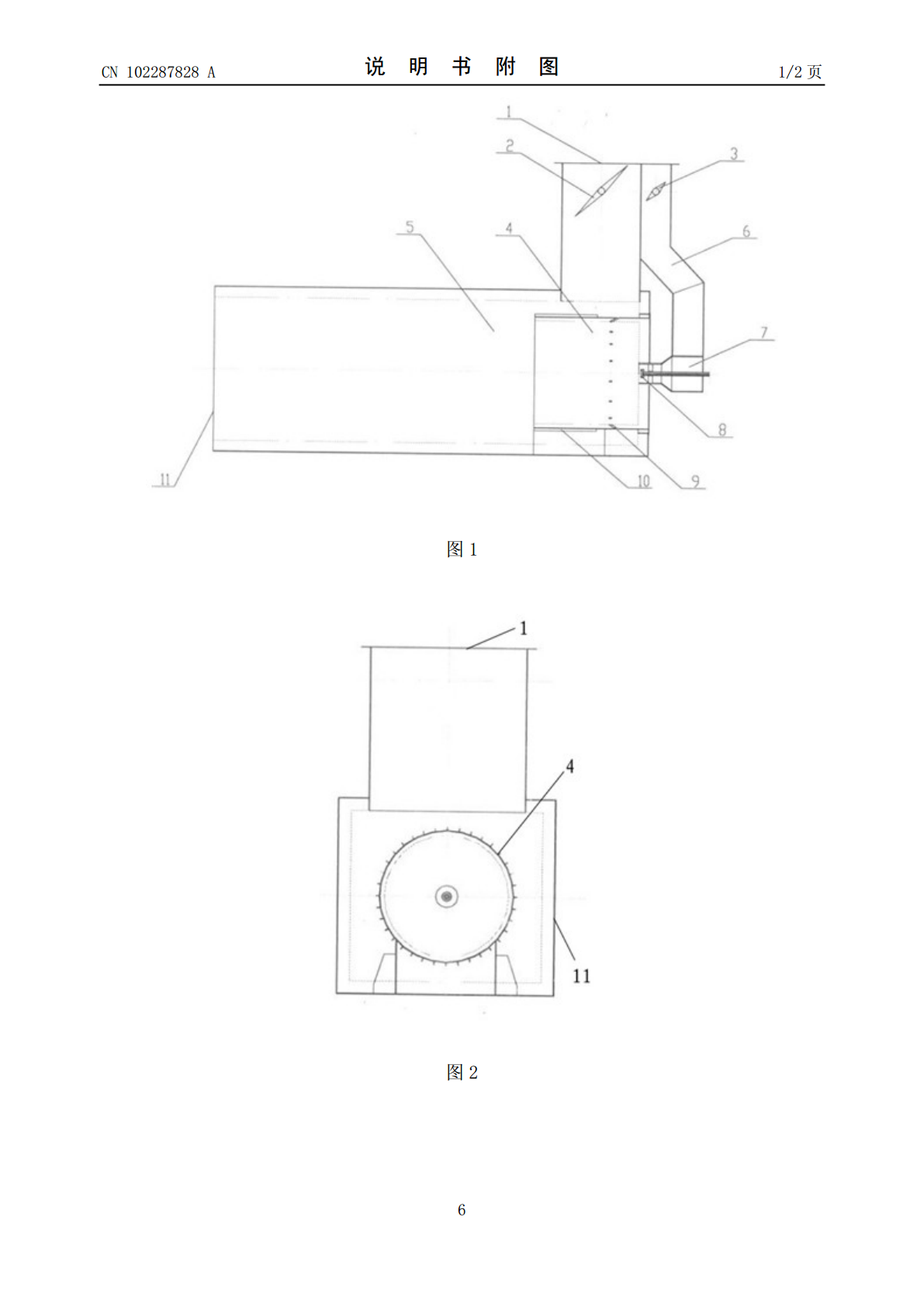

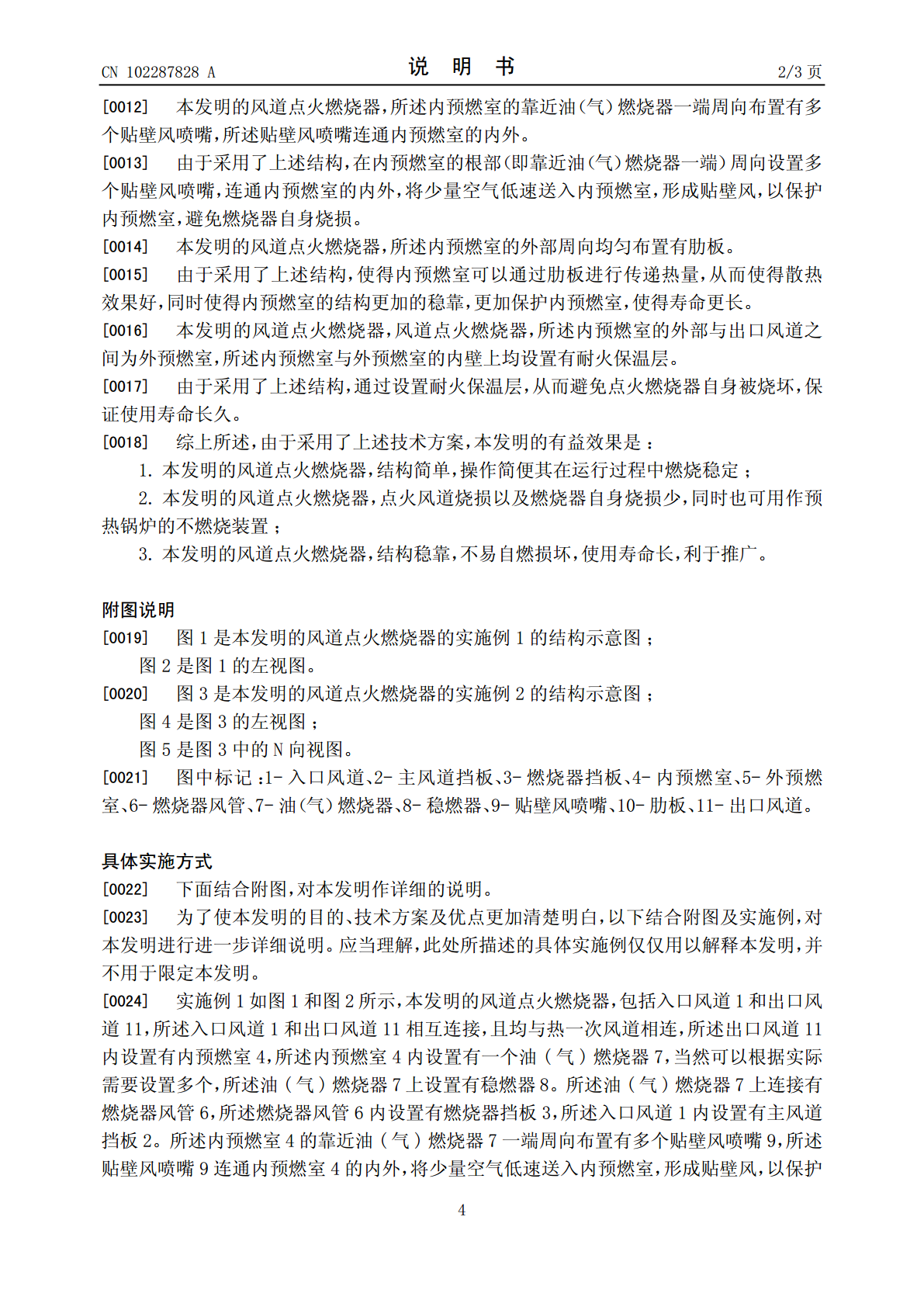

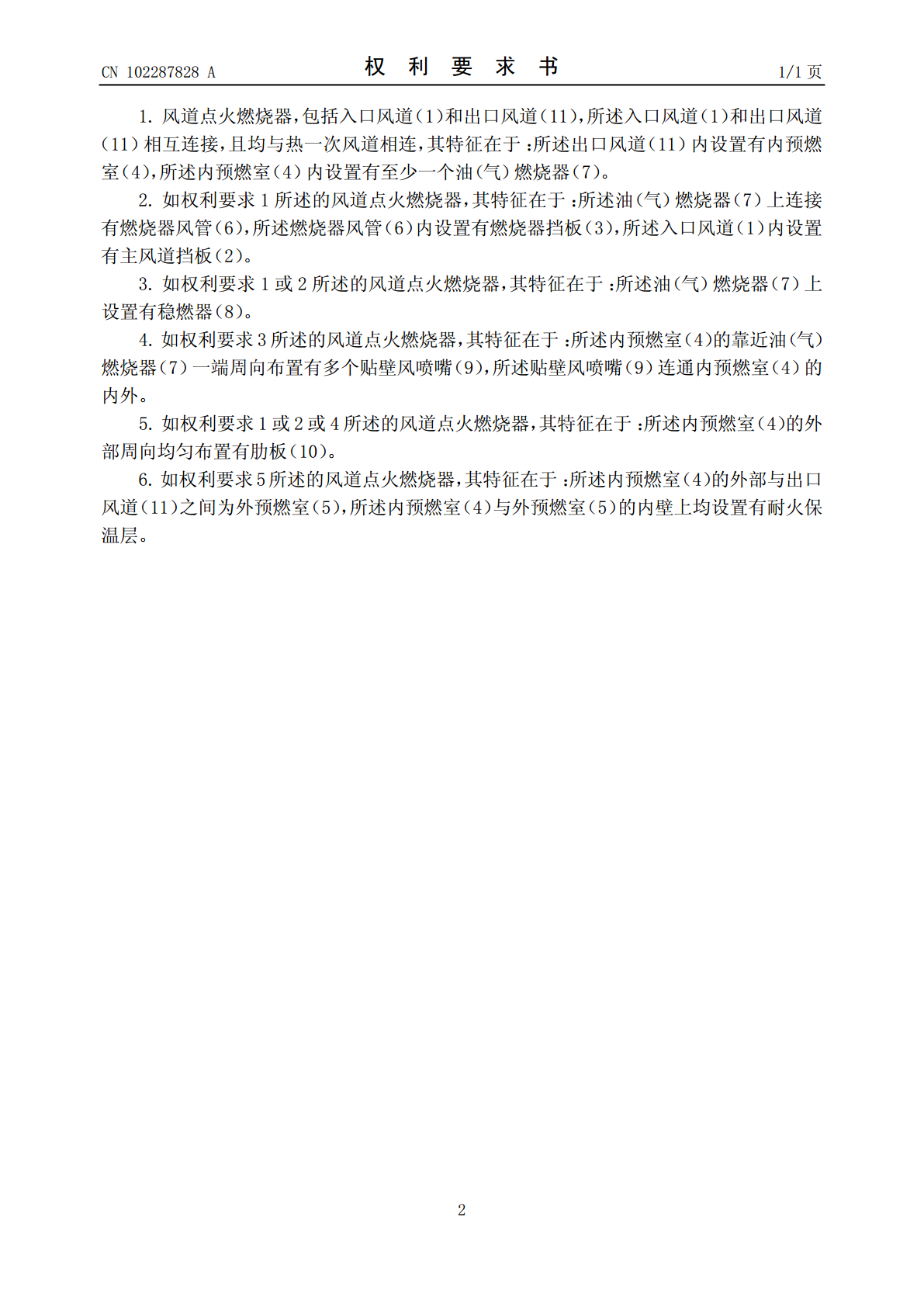

(19)中华人民共和国国家知识产权局*CN102287828A*(12)发明专利申请(10)申请公布号CN102287828A(43)申请公布日2011.12.21(21)申请号201110206955.9(22)申请日2011.07.22(71)申请人东方电气集团东方锅炉股份有限公司地址643001四川省自贡市五星街黄桷坪路150号(72)发明人张山鹰陈建红谢佳郭建平阳昔刚聂立苏虎陈建梅张定海(74)专利代理机构成都九鼎天元知识产权代理有限公司51214代理人徐宏吴彦峰(51)Int.Cl.F23D17/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称风道点火燃烧器(57)摘要本发明公开了一种风道点火燃烧器，属于点火装置领域。本发明的风道点火燃烧器，包括入口风道和出口风道，所述入口风道和出口风道（11）相互连接，且均与热一次风道相连，所述出口风道内设置有内预燃室，所述内预燃室内设置有至少一个油燃烧器。本发明的风道点火燃烧器，结构简单，操作简便其在运行过程中燃烧稳定；点火风道烧损以及燃烧器自身烧损少，同时也可用作预热锅炉的不燃烧装置；结构稳靠，不易自燃损坏，使用寿命长，利于推广。CN10287ACCNN110228782802287841A权利要求书1/1页1.风道点火燃烧器，包括入口风道（1）和出口风道（11），所述入口风道（1）和出口风道（11）相互连接，且均与热一次风道相连，其特征在于：所述出口风道（11）内设置有内预燃室（4），所述内预燃室（4）内设置有至少一个油（气）燃烧器（7）。2.如权利要求1所述的风道点火燃烧器，其特征在于：所述油（气）燃烧器（7）上连接有燃烧器风管（6），所述燃烧器风管（6）内设置有燃烧器挡板（3），所述入口风道（1）内设置有主风道挡板（2）。3.如权利要求1或2所述的风道点火燃烧器，其特征在于：所述油（气）燃烧器（7）上设置有稳燃器（8）。4.如权利要求3所述的风道点火燃烧器，其特征在于：所述内预燃室（4）的靠近油（气）燃烧器（7）一端周向布置有多个贴壁风喷嘴（9），所述贴壁风喷嘴（9）连通内预燃室（4）的内外。5.如权利要求1或2或4所述的风道点火燃烧器，其特征在于：所述内预燃室（4）的外部周向均匀布置有肋板（10）。6.如权利要求5所述的风道点火燃烧器，其特征在于：所述内预燃室（4）的外部与出口风道（11）之间为外预燃室（5），所述内预燃室（4）与外预燃室（5）的内壁上均设置有耐火保温层。2CCNN110228782802287841A说明书1/3页风道点火燃烧器技术领域[0001]本发明涉及一种点火装置，特别是一种锅炉的点火装置。背景技术[0002]当前，中国是世界上循环流化床（CFB）锅炉发电机组数量最多、总装机容量最大、发展速度最快的国家,循环流化床（CFB）锅炉发电机组在我国得到了广泛的应用。[0003]循环流化床（CFB）锅炉发电机组是以循环流化床锅炉为发电动力，在启动循环流化床锅炉时，一般采用床上床下油枪联合启动方式，以床下启动点火为主，点火启动系统是用于循环流化床（CFB）锅炉点火启动、低负荷稳燃的重要设备，风道点火燃烧器主要用于循环流化床（CFB）锅炉床下点火；床下点火由于点火热量利用率高，点火启动速度快、点火热分配均匀等有点，广泛运用于大型CFB锅炉的点火启动系统。[0004]但是，风道点火燃烧器，在运行的过程中，常存在燃烧不稳定，点火风道燃损，点火燃烧器自身燃损等问题，从而影响了点火燃烧器的正常使用。发明内容[0005]本发明的发明目的在于：针对上述存在的问题，提供一种结构简单，操作简便的风道点火燃烧器，采用该风道点火燃烧器，使得其在运行过程中燃烧稳定，点火风道烧损以及燃烧器自身烧损少，同时也可用作预热锅炉的不燃烧装置。[0006]本发明采用的技术方案如下：本发明的风道点火燃烧器，包括入口风道和出口风道，所述入口风道和出口风道相互连接，且均与热一次风道相连，其特征在于：所述出口风道内设置有内预燃室，所述内预燃室内设置有至少一个油（气）燃烧器。[0007]由于采用了上述结构，采用内预热室结构，且内预燃室内设置有至少一个油（气）燃烧器，能够有效地保证油（气）燃烧器的稳定着火和燃烧。本发明的风道点火燃烧器，外预燃室中燃烧的同时，燃烧烟气与主风道进入的空气混合，使出口风道处气流温度达到要求的温度水平。本发明的风道点火燃烧器，结构简单，操作简便其在运行过程中燃烧稳定，点火风道烧损以及燃烧器自身烧损少，同时也可用作预热锅炉的不燃烧装置。[0008]本发明的风道点火燃烧器，所述油（气）燃烧器上连接有燃烧器风管，所述燃烧器风管内设置有燃烧器挡板，所述入口风道内设置有主风道挡板。[0009]由于采用了上述结构，可以通过燃烧器挡板控制燃烧器风管内的风量的大小，从而控
