一种铝电解用低温控制方法.pdf

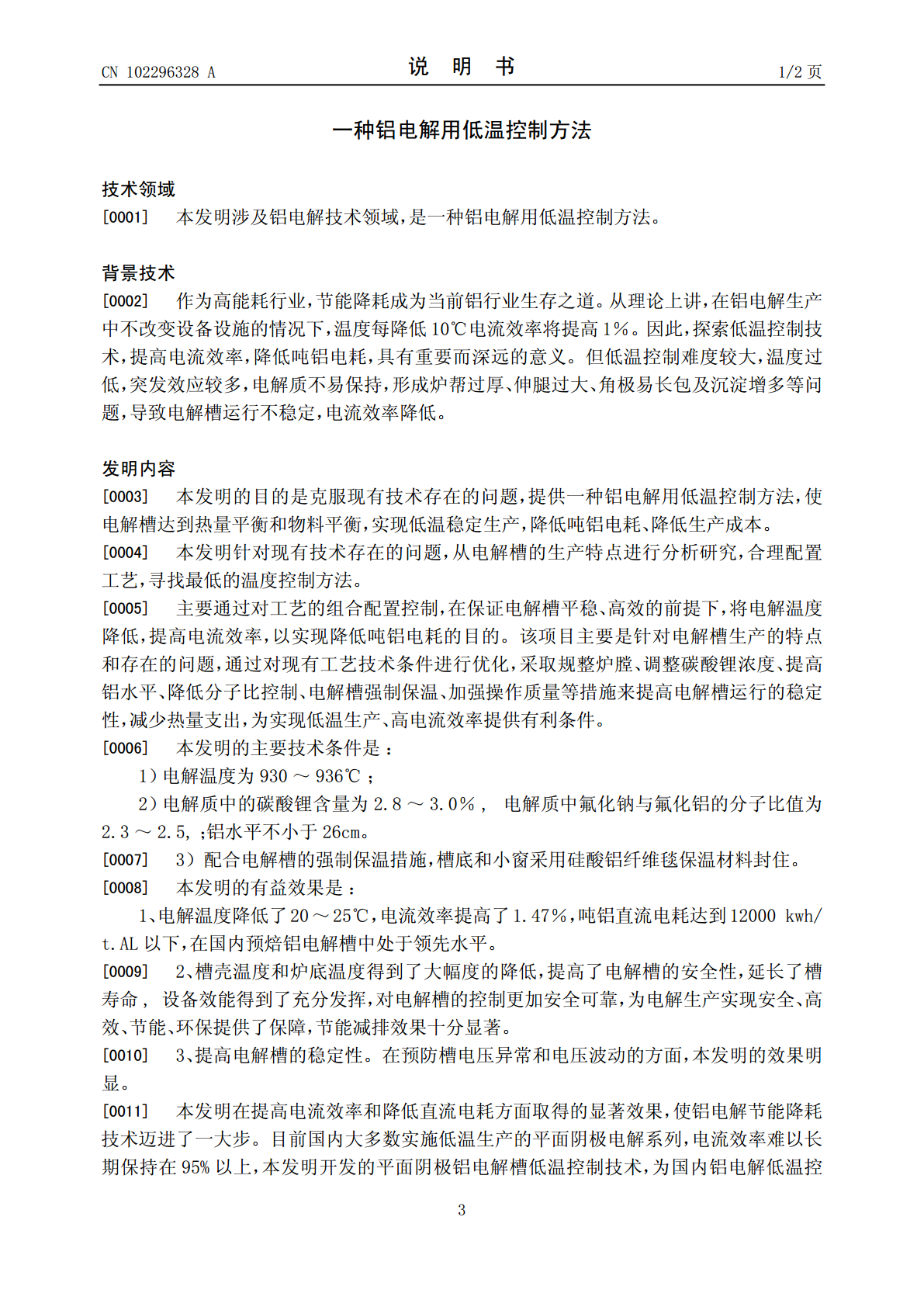

(19)中华人民共和国国家知识产权局*CN102296328A*(12)发明专利申请(10)申请公布号CN102296328A(43)申请公布日2011.12.28(21)申请号201110183813.5(22)申请日2011.07.01(71)申请人云南云铝涌鑫铝业有限公司地址654302云南省红河哈尼族彝族自治州建水县临安镇东坝庄子河(72)发明人杨叶伟熊自勇王建平赵瑞敏张玉生信伟松普光平赵士堂刘宇坤龙国辉丁增和李伟林(74)专利代理机构昆明正原专利代理有限责任公司53100代理人金耀生(51)Int.Cl.C25C3/20(2006.01)权利要求书1页说明书2页(54)发明名称一种铝电解用低温控制方法(57)摘要本发明涉及一种铝电解用低温控制方法。1）电解时的电解温度为930～936℃，电解质中的碳酸锂含量为电解质质量分数的2.8～3.0％,电解质中氟化钠与氟化铝的分子比值为2.3～2.5；铝水平不低于26cm；2）电解槽的强制保温措施：槽底和小窗采用硅酸铝纤维毯保温材料封住。在铝电解生产中不改变设备设施的情况下，通过调整电解工艺，规整炉膛，实现精细化操作，提高电解槽的稳定性，加强保温，减少热量损失，降低电解温度，提高电流效率，电解槽寿命得到了延长，节能减排效果显著，为电解生产实现安全、高效、节能、环保提供了保障。CN1029638ACCNN110229632802296334A权利要求书1/1页1.一种铝电解用低温控制方法，其特征在于：1）电解时的电解温度为930～936℃，电解质中的碳酸锂含量为电解质质量分数的2.8～3.0％,电解质中氟化钠与氟化铝的分子比值为2.3～2.5；铝水平不低于26cm；2）电解槽的强制保温措施：槽底和小窗采用硅酸铝纤维毯保温材料封住。2CCNN110229632802296334A说明书1/2页一种铝电解用低温控制方法技术领域[0001]本发明涉及铝电解技术领域，是一种铝电解用低温控制方法。背景技术[0002]作为高能耗行业，节能降耗成为当前铝行业生存之道。从理论上讲，在铝电解生产中不改变设备设施的情况下，温度每降低10℃电流效率将提高1％。因此，探索低温控制技术，提高电流效率，降低吨铝电耗，具有重要而深远的意义。但低温控制难度较大，温度过低，突发效应较多，电解质不易保持，形成炉帮过厚、伸腿过大、角极易长包及沉淀增多等问题，导致电解槽运行不稳定，电流效率降低。发明内容[0003]本发明的目的是克服现有技术存在的问题，提供一种铝电解用低温控制方法，使电解槽达到热量平衡和物料平衡，实现低温稳定生产，降低吨铝电耗、降低生产成本。[0004]本发明针对现有技术存在的问题，从电解槽的生产特点进行分析研究，合理配置工艺，寻找最低的温度控制方法。[0005]主要通过对工艺的组合配置控制，在保证电解槽平稳、高效的前提下，将电解温度降低，提高电流效率，以实现降低吨铝电耗的目的。该项目主要是针对电解槽生产的特点和存在的问题，通过对现有工艺技术条件进行优化，采取规整炉膛、调整碳酸锂浓度、提高铝水平、降低分子比控制、电解槽强制保温、加强操作质量等措施来提高电解槽运行的稳定性，减少热量支出，为实现低温生产、高电流效率提供有利条件。[0006]本发明的主要技术条件是：1）电解温度为930～936℃；2）电解质中的碳酸锂含量为2.8～3.0％,电解质中氟化钠与氟化铝的分子比值为2.3～2.5,；铝水平不小于26cm。[0007]3）配合电解槽的强制保温措施，槽底和小窗采用硅酸铝纤维毯保温材料封住。[0008]本发明的有益效果是：1、电解温度降低了20～25℃，电流效率提高了1.47％，吨铝直流电耗达到12000kwh/t.AL以下，在国内预焙铝电解槽中处于领先水平。[0009]2、槽壳温度和炉底温度得到了大幅度的降低，提高了电解槽的安全性，延长了槽寿命,设备效能得到了充分发挥，对电解槽的控制更加安全可靠，为电解生产实现安全、高效、节能、环保提供了保障，节能减排效果十分显著。[0010]3、提高电解槽的稳定性。在预防槽电压异常和电压波动的方面，本发明的效果明显。[0011]本发明在提高电流效率和降低直流电耗方面取得的显著效果，使铝电解节能降耗技术迈进了一大步。目前国内大多数实施低温生产的平面阴极电解系列，电流效率难以长期保持在95%以上，本发明开发的平面阴极铝电解槽低温控制技术，为国内铝电解低温控3CCNN110229632802296334A说明书2/2页制技术提供了可以借鉴的典范，在铝电解行业具有很好的推广应用价值。具体实施方式[0013]实施例1：将铝电解槽电解温度设定为936℃，电解质中的碳酸锂含量为电解质质量分数2.8％,电解质中氟化钠与氟化铝的分子比值为2.5，铝水平为26cm。配合电解槽的强制保温措施
