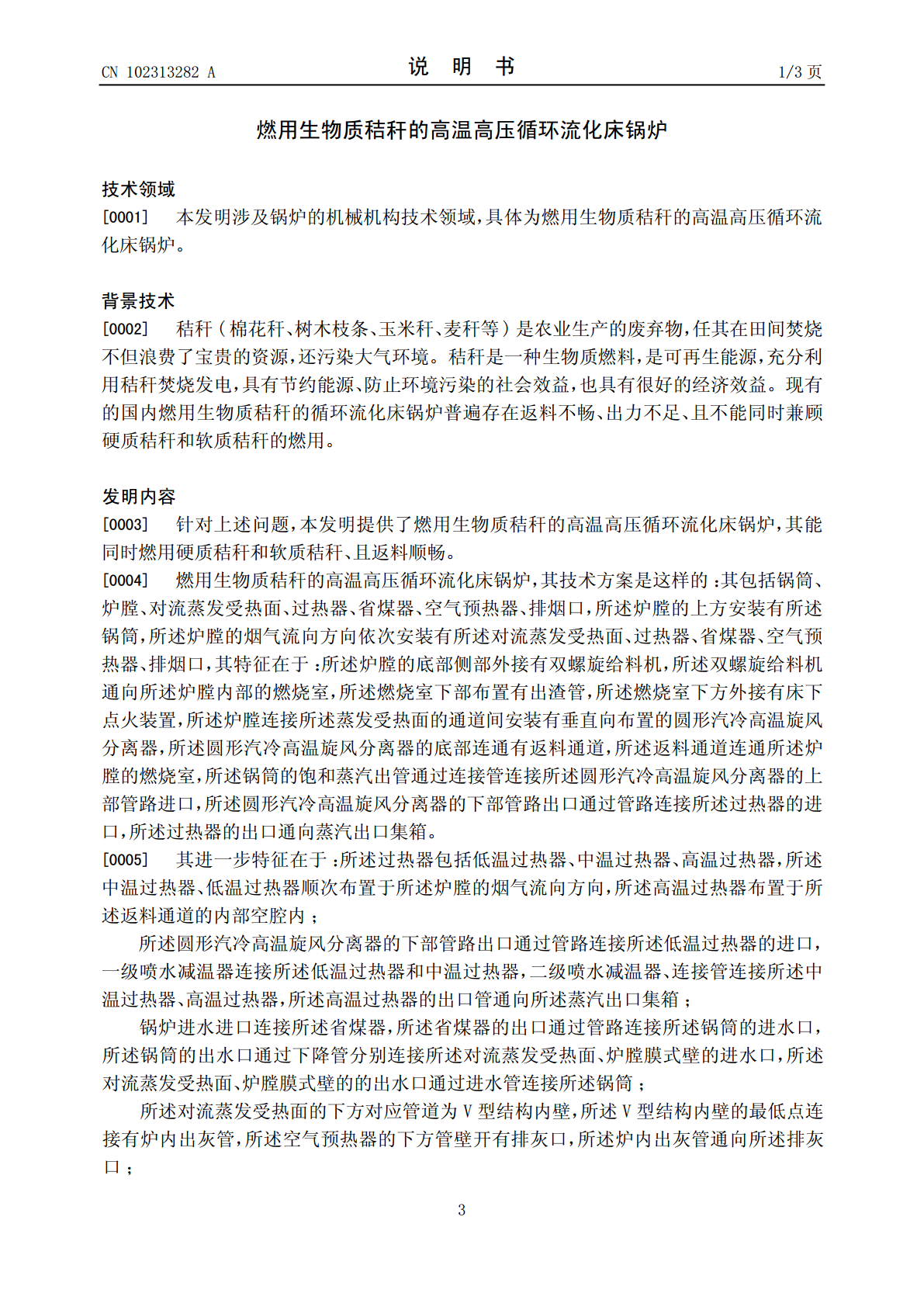

(19)中华人民共和国国家知识产权局*CN102313282A*(12)发明专利申请(10)申请公布号CN102313282A(43)申请公布日2012.01.11(21)申请号201110060603.7(22)申请日2011.03.14(71)申请人无锡华光锅炉股份有限公司地址214028江苏省无锡市新区城南路3号(72)发明人唐国勇(74)专利代理机构无锡盛阳专利商标事务所(普通合伙)32227代理人顾朝瑞(51)Int.Cl.F23C10/02(2006.01)F23C10/18(2006.01)F23C10/20(2006.01)权利要求书1页说明书3页附图1页(54)发明名称燃用生物质秸秆的高温高压循环流化床锅炉(57)摘要本发明提供了燃用生物质秸秆的高温高压循环流化床锅炉，其能同时燃用硬质秸秆和软质秸秆、且返料顺畅。其包括锅筒、炉膛、对流蒸发受热面、过热器、省煤器、空气预热器、排烟口，炉膛的上方安装有锅筒，炉膛的烟气流向方向依次安装有对流蒸发受热面、过热器、省煤器、空气预热器、排烟口，其特征在于：炉膛的底部侧部外接有双螺旋给料机，双螺旋给料机通向炉膛内部的燃烧室，燃烧室下部布置有出渣管，燃烧室下方外接有床下点火装置，炉膛连接蒸发受热面的通道间安装有垂直向布置的圆形汽冷高温旋风分离器，圆形汽冷高温旋风分离器的底部连通有返料通道，返料通道连通炉膛的燃烧室。CN10238ACCNN110231328202313286A权利要求书1/1页1.燃用生物质秸秆的高温高压循环流化床锅炉，其包括锅筒、炉膛、对流蒸发受热面、过热器、省煤器、空气预热器、排烟口，所述炉膛的上方安装有所述锅筒，所述炉膛的烟气流向方向依次安装有所述对流蒸发受热面、过热器、省煤器、空气预热器、排烟口，其特征在于：所述炉膛的底部侧部外接有双螺旋给料机，所述双螺旋给料机通向所述炉膛内部的燃烧室，所述燃烧室下部布置有出渣管，所述燃烧室下方外接有床下点火装置，所述炉膛连接所述蒸发受热面的通道间安装有垂直向布置的圆形汽冷高温旋风分离器，所述圆形汽冷高温旋风分离器的底部连通有返料通道，所述返料通道连通所述炉膛的燃烧室，所述锅筒的饱和蒸汽出管通过连接管连接所述圆形汽冷高温旋风分离器的上部管路进口，所述圆形汽冷高温旋风分离器的下部管路出口通过管路连接所述过热器的进口，所述过热器的出口通向蒸汽出口集箱。2.根据权利要求1所述的燃用生物质秸秆的高温高压循环流化床锅炉，其特征在于：所述过热器包括低温过热器、中温过热器、高温过热器，所述中温过热器、低温过热器顺次布置于所述炉膛的烟气流向方向，所述高温过热器布置于所述返料通道的内部空腔内。3.根据权利要求2所述的燃用生物质秸秆的高温高压循环流化床锅炉，其特征在于：所述圆形汽冷高温旋风分离器的下部管路出口通过管路连接所述低温过热器的进口，一级喷水减温器连接所述低温过热器和中温过热器，二级喷水减温器、连接管连接所述中温过热器、高温过热器，所述高温过热器的出口管通向所述蒸汽出口集箱。4.根据权利要求3所述的燃用生物质秸秆的高温高压循环流化床锅炉，其特征在于：锅炉进水进口连接所述省煤器，所述省煤器的出口通过管路连接所述锅筒的进水口，所述锅筒的出水口通过下降管分别连接所述对流蒸发受热面、炉膛膜式壁的进水口，所述对流蒸发受热面、炉膛膜式壁的的出水口通过进水管连接所述锅筒。5.根据权利要求4所述的燃用生物质秸秆的高温高压循环流化床锅炉，其特征在于：所述对流蒸发受热面的下方对应管道为V型结构内壁，所述V型结构内壁的最低点连接有炉内出灰管，所述空气预热器的下方管壁开有排灰口，所述炉内出灰管通向所述排灰口。6.根据权利要求5所述的燃用生物质秸秆的高温高压循环流化床锅炉，其特征在于：所述燃烧室下方布置有朝上的一次风装置，所述燃烧室的上方布置有二次风装置。2CCNN110231328202313286A说明书1/3页燃用生物质秸秆的高温高压循环流化床锅炉技术领域[0001]本发明涉及锅炉的机械机构技术领域，具体为燃用生物质秸秆的高温高压循环流化床锅炉。背景技术[0002]秸秆(棉花秆、树木枝条、玉米秆、麦秆等)是农业生产的废弃物，任其在田间焚烧不但浪费了宝贵的资源，还污染大气环境。秸秆是一种生物质燃料，是可再生能源，充分利用秸秆焚烧发电，具有节约能源、防止环境污染的社会效益，也具有很好的经济效益。现有的国内燃用生物质秸秆的循环流化床锅炉普遍存在返料不畅、出力不足、且不能同时兼顾硬质秸秆和软质秸秆的燃用。发明内容[0003]针对上述问题，本发明提供了燃用生物质秸秆的高温高压循环流化床锅炉，其能同时燃用硬质秸秆和软质秸秆、且返料顺畅。[0004]燃用生物质秸秆的高温高压循环流化床锅炉，其技术方案是这样的：其包括锅筒、炉膛、对流蒸发受热面、过热器、省煤器、空气预
