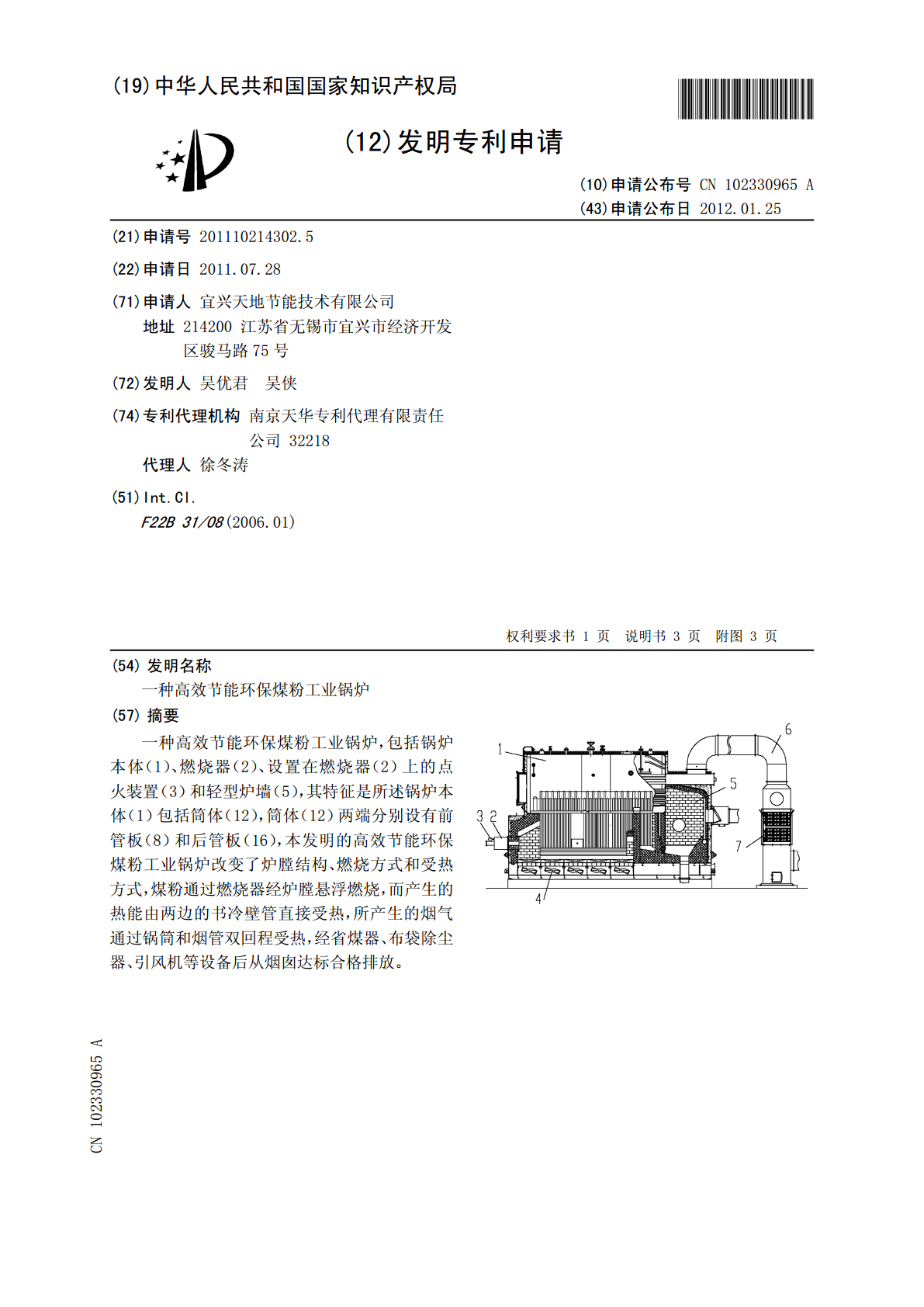

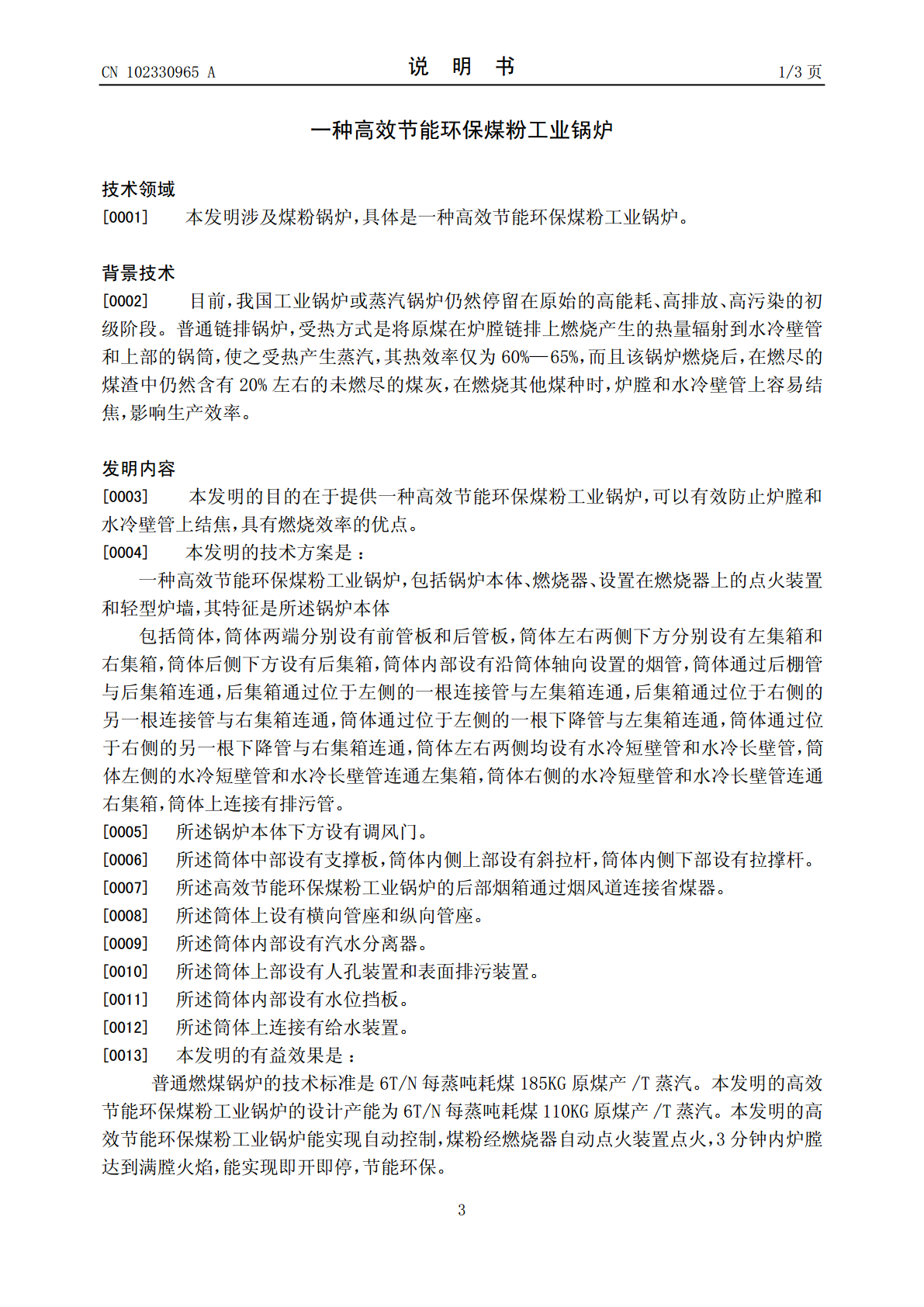

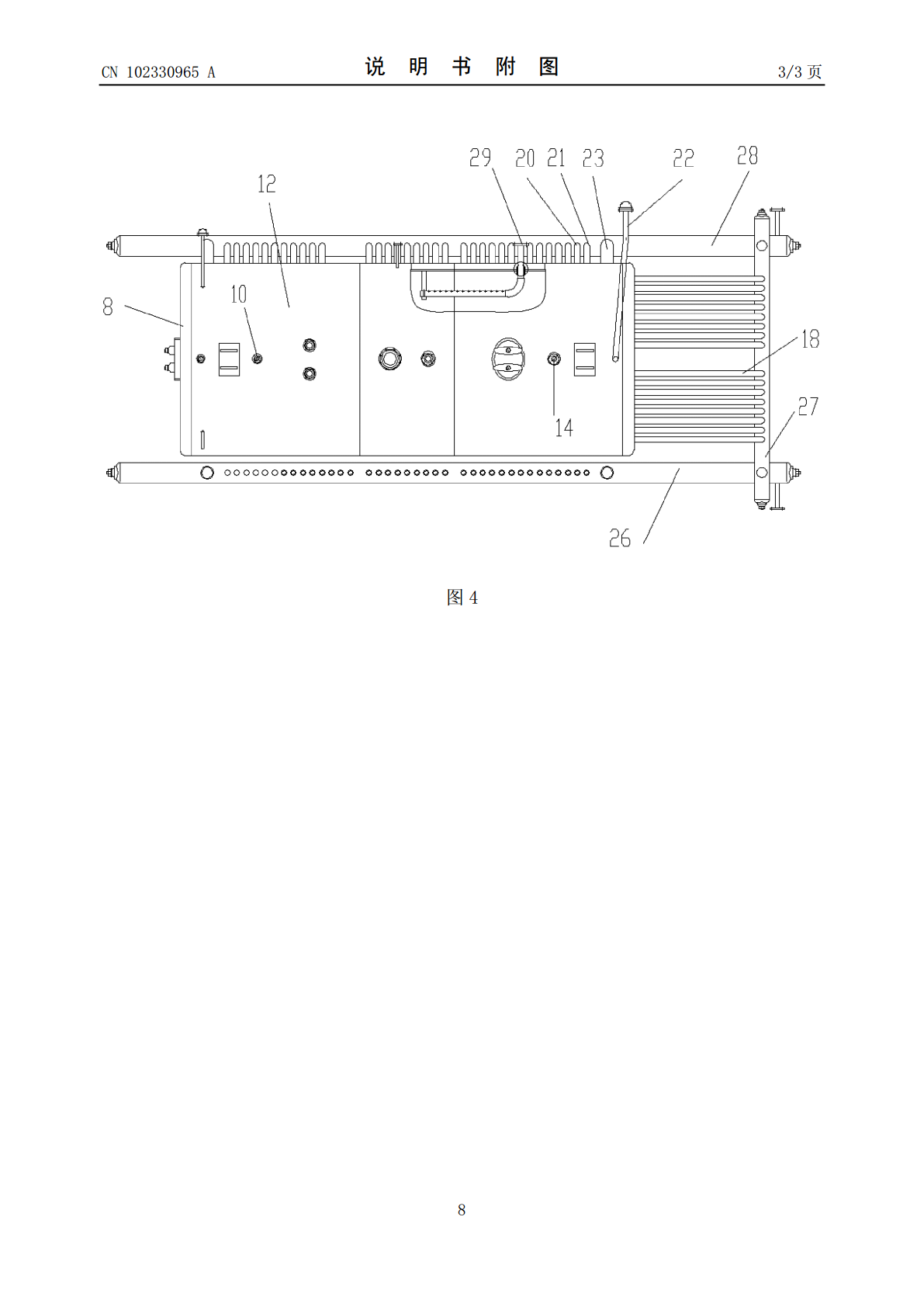

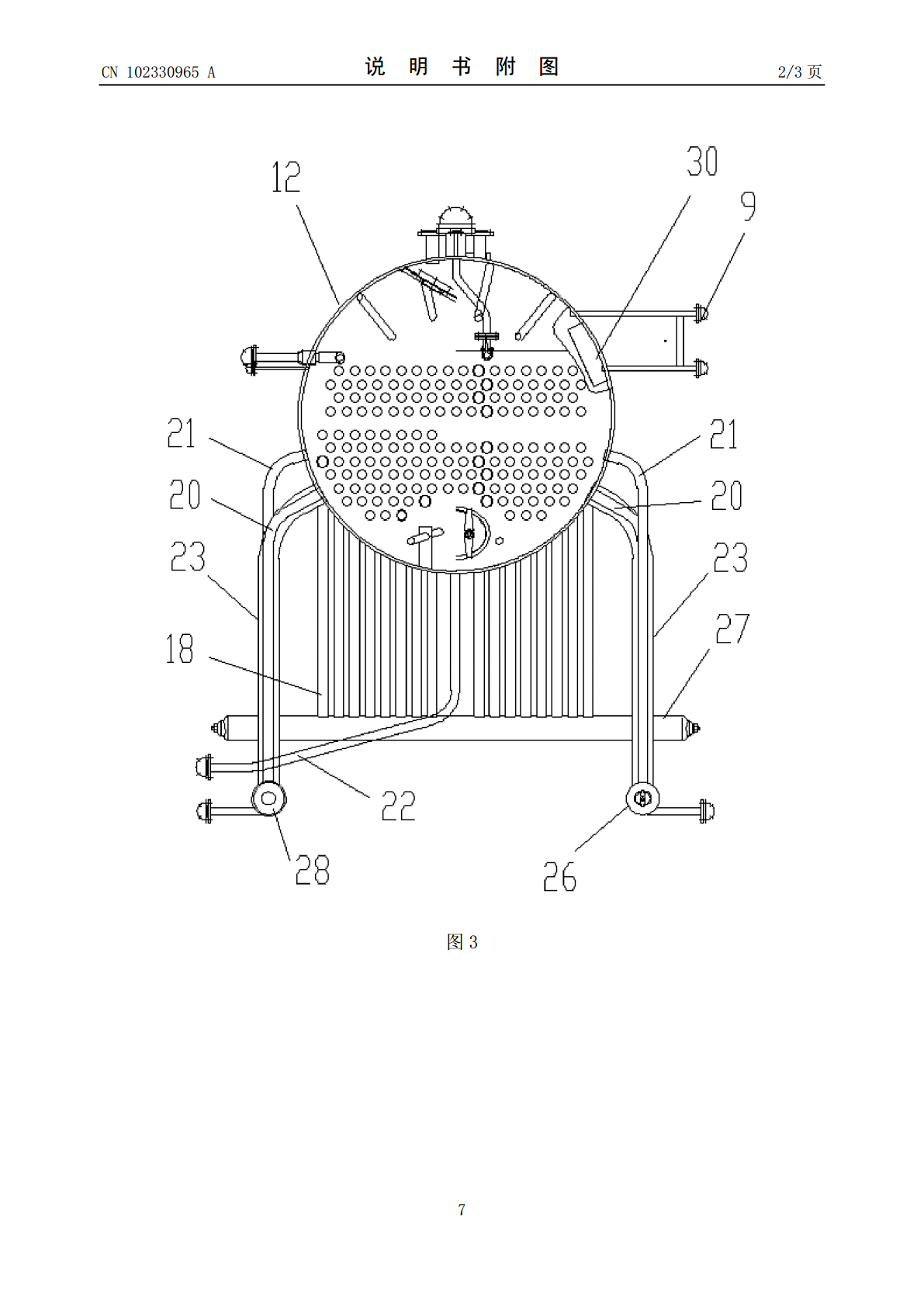

(19)中华人民共和国国家知识产权局*CN102330965A*(12)发明专利申请(10)申请公布号CN102330965A(43)申请公布日2012.01.25(21)申请号201110214302.5(22)申请日2011.07.28(71)申请人宜兴天地节能技术有限公司地址214200江苏省无锡市宜兴市经济开发区骏马路75号(72)发明人吴优君吴侠(74)专利代理机构南京天华专利代理有限责任公司32218代理人徐冬涛(51)Int.Cl.F22B31/08(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种高效节能环保煤粉工业锅炉(57)摘要一种高效节能环保煤粉工业锅炉，包括锅炉本体（1）、燃烧器（2）、设置在燃烧器（2）上的点火装置（3）和轻型炉墙（5），其特征是所述锅炉本体（1）包括筒体（12），筒体（12）两端分别设有前管板（8）和后管板（16），本发明的高效节能环保煤粉工业锅炉改变了炉膛结构、燃烧方式和受热方式，煤粉通过燃烧器经炉膛悬浮燃烧，而产生的热能由两边的书冷壁管直接受热，所产生的烟气通过锅筒和烟管双回程受热，经省煤器、布袋除尘器、引风机等设备后从烟囱达标合格排放。CN1023965ACCNN110233096502330977A权利要求书1/1页1.一种高效节能环保煤粉工业锅炉，包括锅炉本体（1）、燃烧器（2）、设置在燃烧器（2）上的点火装置（3）和轻型炉墙（5），其特征是所述锅炉本体（1）包括筒体（12），筒体（12）两端分别设有前管板（8）和后管板（16），筒体（12）左右两侧下方分别设有左集箱（28）和右集箱（26），筒体（12）后侧下方设有后集箱（27），筒体（12）内部设有沿筒体（12）轴向设置的烟管（17），筒体（12）通过后棚管（18）与后集箱（27）连通，后集箱（27）通过位于左侧的一根连接管（24）与左集箱（28）连通，后集箱（27）通过位于右侧的另一根连接管（24）与右集箱（26）连通，筒体（12）通过位于左侧的一根下降管（23）与左集箱（28）连通，筒体（12）通过位于右侧的另一根下降管（23）与右集箱（26）连通，筒体（12）左右两侧均设有水冷短壁管（20）和水冷长壁管（21），筒体（12）左侧的水冷短壁管（20）和水冷长壁管（21）连通左集箱（28），筒体（12）右侧的水冷短壁管（20）和水冷长壁管（21）连通右集箱（26），筒体（12）上连接有排污管（22）。2.根据权利要求1所述的高效节能环保煤粉工业锅炉，其特征在于所述锅炉本体（1）下方设有调风门（4）。3.根据权利要求1所述的高效节能环保煤粉工业锅炉，其特征在于所述筒体（12）中部设有支撑板（25），筒体（12）内侧上部设有斜拉杆（15），筒体（12）内侧下部设有拉撑杆（19）。4.根据权利要求1所述的高效节能环保煤粉工业锅炉，其特征在于所述高效节能环保煤粉工业锅炉的后部烟箱通过烟风道（6）连接省煤器（7）。5.根据权利要求1所述的高效节能环保煤粉工业锅炉，其特征在于所述筒体（12）上设有横向管座（9）和纵向管座（10）。6.根据权利要求1所述的高效节能环保煤粉工业锅炉，其特征在于所述筒体（12）内部设有汽水分离器（11）。7.根据权利要求1所述的高效节能环保煤粉工业锅炉，其特征在于所述筒体（12）上部设有人孔装置（13）和表面排污装置（14）。8.根据权利要求1所述的高效节能环保煤粉工业锅炉，其特征在于所述筒体（12）内部设有水位挡板（30）。9.根据权利要求1所述的高效节能环保煤粉工业锅炉，其特征在于所述筒体（12）上连接有给水装置（29）。2CCNN110233096502330977A说明书1/3页一种高效节能环保煤粉工业锅炉技术领域[0001]本发明涉及煤粉锅炉，具体是一种高效节能环保煤粉工业锅炉。背景技术[0002]目前，我国工业锅炉或蒸汽锅炉仍然停留在原始的高能耗、高排放、高污染的初级阶段。普通链排锅炉，受热方式是将原煤在炉膛链排上燃烧产生的热量辐射到水冷壁管和上部的锅筒，使之受热产生蒸汽，其热效率仅为60%—65%，而且该锅炉燃烧后，在燃尽的煤渣中仍然含有20%左右的未燃尽的煤灰，在燃烧其他煤种时，炉膛和水冷壁管上容易结焦，影响生产效率。发明内容[0003]本发明的目的在于提供一种高效节能环保煤粉工业锅炉，可以有效防止炉膛和水冷壁管上结焦，具有燃烧效率的优点。[0004]本发明的技术方案是：一种高效节能环保煤粉工业锅炉，包括锅炉本体、燃烧器、设置在燃烧器上的点火装置和轻型炉墙，其特征是所述锅炉本体包括筒体，筒体两端分别设有前管板和后管板，筒体左右两侧下方分别设有左集箱和右集箱，筒体后侧下方设有后集箱，筒体内部设有沿筒体轴向设置的烟管，筒体通过后棚管与后集箱连通，后集箱通过位于左侧的一根连
