一种提质低阶煤干燥特性实验装置.pdf

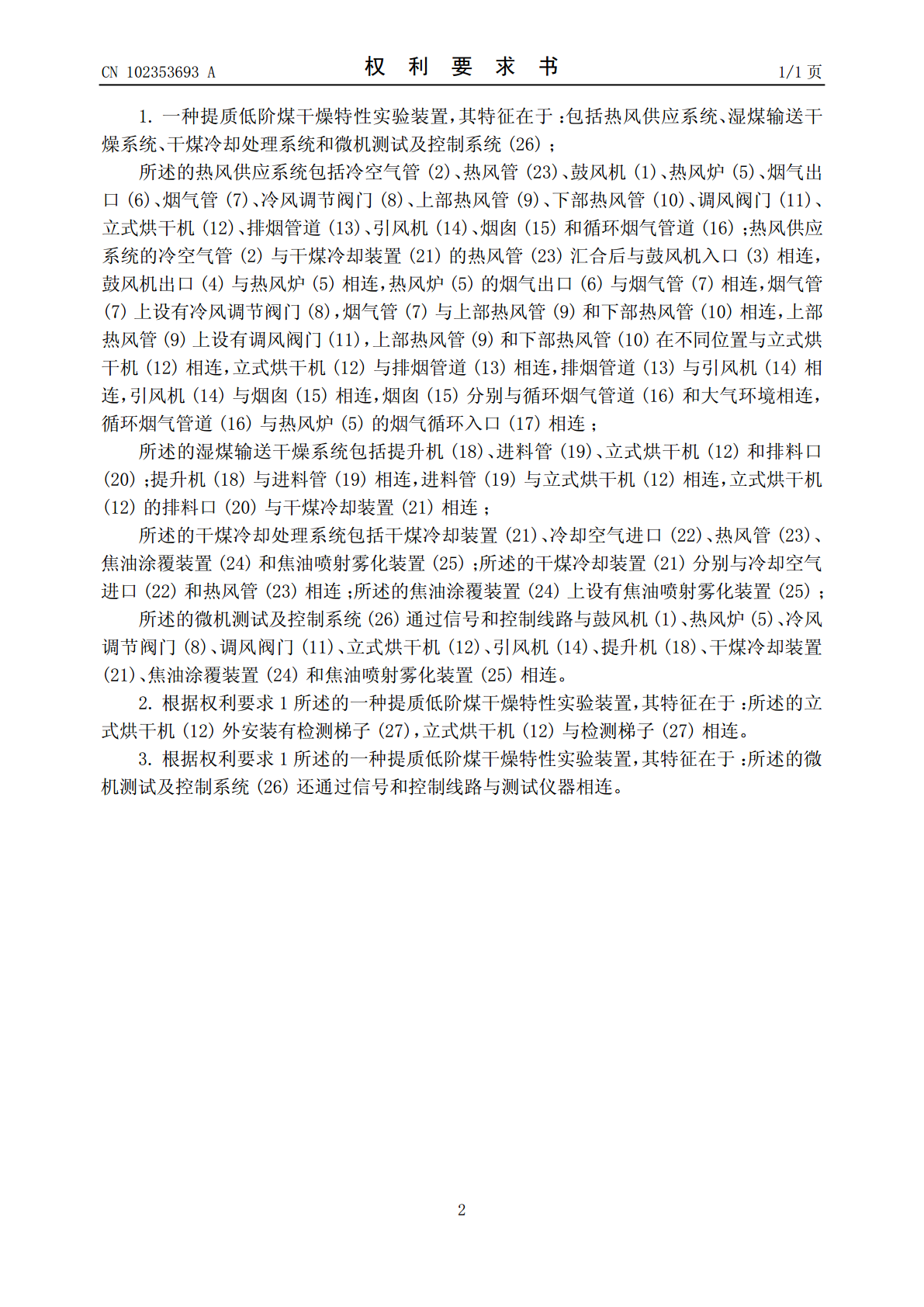

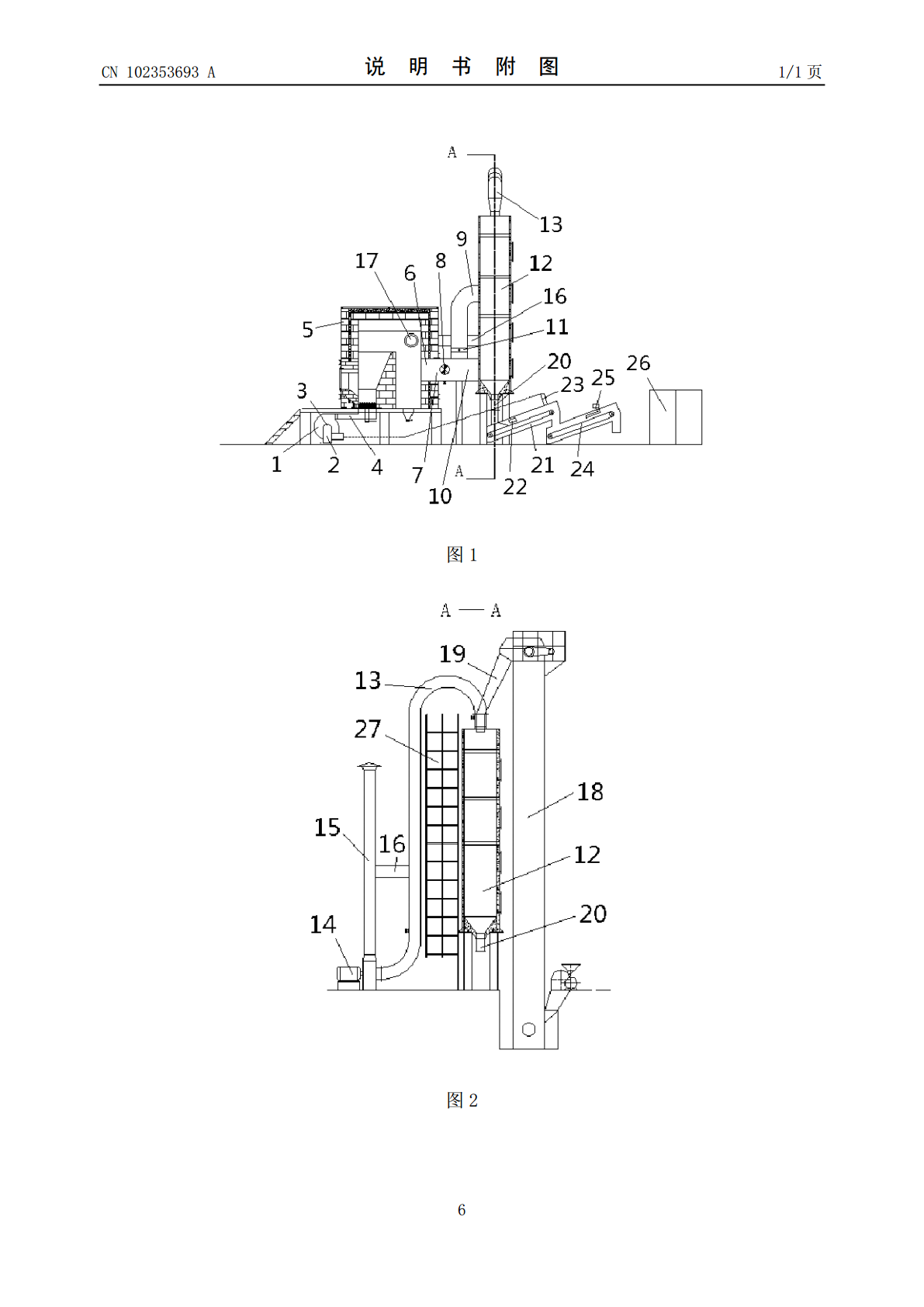

(19)中华人民共和国国家知识产权局*CN102353693A*(12)发明专利申请(10)申请公布号CN102353693A(43)申请公布日2012.02.15(21)申请号201110207255.1(22)申请日2011.07.22(71)申请人大连海事大学地址116026辽宁省大连市甘井子区凌海路1号(72)发明人邓洋波葛少成(74)专利代理机构大连东方专利代理有限责任公司21212代理人李洪福(51)Int.Cl.G01N25/00(2006.01)F26B21/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种提质低阶煤干燥特性实验装置(57)摘要本发明公开了一种结构简单、操作方便，用于确定不同含水量低阶煤干燥系统热风流量、温度、煤颗粒大小和原煤在烘干机中停留时间等参数的实验装置。该装置的热风炉产生热烟气，与由循环烟气管道引回排烟掺混，经冷风调节阀门调节温度和流量后分段进入立式烘干机。立式烘干机内的湿煤由上而下可控时间下落，与进入立式烘干机热烟气进行对流换热去除水分。干燥后的煤在干煤冷却装置内被冷却空气冷却到要求温度，再进入焦油涂覆装置涂焦油。通过微机测试及控制系统控制烘干机内湿煤停留时间、烟气流量和温度，应用测试仪器观测排烟的成分，针对不同原煤反复试验，最终找出生产出干燥、不易自燃和疏水的提质煤的湿煤停留时间、热风流量和温度条件。CN1023569ACCNN110235369302353700A权利要求书1/1页1.一种提质低阶煤干燥特性实验装置，其特征在于：包括热风供应系统、湿煤输送干燥系统、干煤冷却处理系统和微机测试及控制系统(26)；所述的热风供应系统包括冷空气管(2)、热风管(23)、鼓风机(1)、热风炉(5)、烟气出口(6)、烟气管(7)、冷风调节阀门(8)、上部热风管(9)、下部热风管(10)、调风阀门(11)、立式烘干机(12)、排烟管道(13)、引风机(14)、烟囱(15)和循环烟气管道(16)；热风供应系统的冷空气管(2)与干煤冷却装置(21)的热风管(23)汇合后与鼓风机入口(3)相连，鼓风机出口(4)与热风炉(5)相连，热风炉(5)的烟气出口(6)与烟气管(7)相连，烟气管(7)上设有冷风调节阀门(8)，烟气管(7)与上部热风管(9)和下部热风管(10)相连，上部热风管(9)上设有调风阀门(11)，上部热风管(9)和下部热风管(10)在不同位置与立式烘干机(12)相连，立式烘干机(12)与排烟管道(13)相连，排烟管道(13)与引风机(14)相连，引风机(14)与烟囱(15)相连，烟囱(15)分别与循环烟气管道(16)和大气环境相连，循环烟气管道(16)与热风炉(5)的烟气循环入口(17)相连；所述的湿煤输送干燥系统包括提升机(18)、进料管(19)、立式烘干机(12)和排料口(20)；提升机(18)与进料管(19)相连，进料管(19)与立式烘干机(12)相连，立式烘干机(12)的排料口(20)与干煤冷却装置(21)相连；所述的干煤冷却处理系统包括干煤冷却装置(21)、冷却空气进口(22)、热风管(23)、焦油涂覆装置(24)和焦油喷射雾化装置(25)；所述的干煤冷却装置(21)分别与冷却空气进口(22)和热风管(23)相连；所述的焦油涂覆装置(24)上设有焦油喷射雾化装置(25)；所述的微机测试及控制系统(26)通过信号和控制线路与鼓风机(1)、热风炉(5)、冷风调节阀门(8)、调风阀门(11)、立式烘干机(12)、引风机(14)、提升机(18)、干煤冷却装置(21)、焦油涂覆装置(24)和焦油喷射雾化装置(25)相连。2.根据权利要求1所述的一种提质低阶煤干燥特性实验装置，其特征在于：所述的立式烘干机(12)外安装有检测梯子(27)，立式烘干机(12)与检测梯子(27)相连。3.根据权利要求1所述的一种提质低阶煤干燥特性实验装置，其特征在于：所述的微机测试及控制系统(26)还通过信号和控制线路与测试仪器相连。2CCNN110235369302353700A说明书1/3页一种提质低阶煤干燥特性实验装置技术领域[0001]本发明涉及一种褐煤和次烟煤等低阶煤干燥提质工艺设计研究的实验装置领域。背景技术[0002]褐煤和次烟煤等低阶煤大多数埋藏浅、煤层厚、开采成本低，且活性高，含硫低，是我国的重要能源和化工原料。低阶煤含水量高导致发热量降低和运费成本高，影响了其经济价值和利用能效。低阶煤有很大一部分水分驻存在煤的微孔毛细结构内，很难用压滤和离心甩干等传统机械脱水剔除。低阶煤热风或烟气干燥是其提质的有效途径，但目前干燥技术几个关键技术问题仍未解决，直接影响着该项技术的推广应用，主要包括：①干燥煤再吸水问题；②干燥煤过程中的扬尘问题；③干燥煤储存和运输比原煤更容易自燃问题。
