玻璃陶瓷物品、以及用于使玻璃陶瓷化的方法和设备.pdf

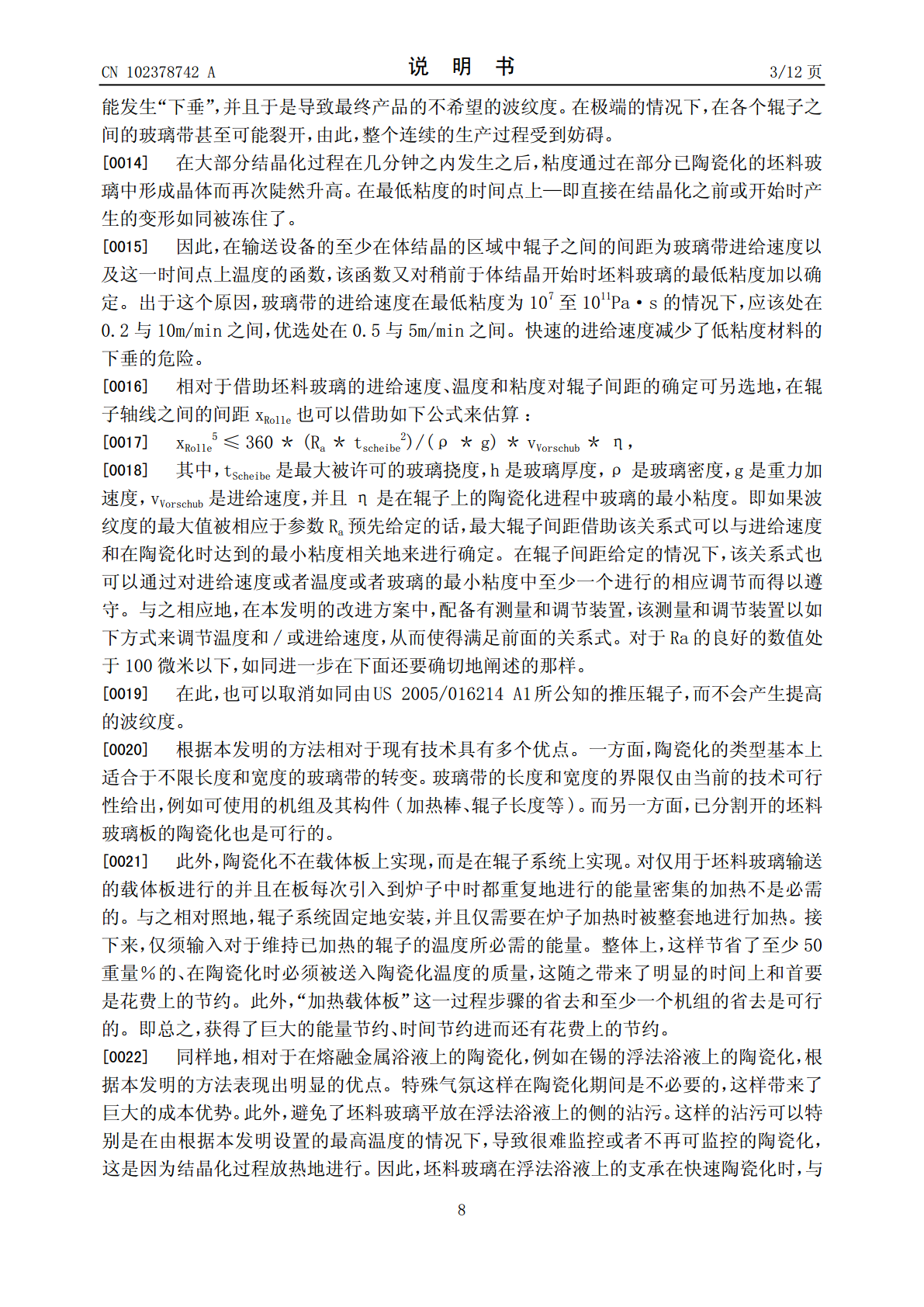

(19)中华人民共和国国家知识产权局*CN102378742A*(12)发明专利申请(10)申请公布号CN102378742A(43)申请公布日2012.03.14(21)申请号201080014816.XC03C10/00(2006.01)(22)申请日2010.03.20C03B29/04(2006.01)C03B32/02(2006.01)(30)优先权数据C03B35/14(2006.01)102009015089.72009.03.31DE(85)PCT申请进入国家阶段日2011.09.30(86)PCT申请的申请数据PCT/EP2010/0017662010.03.20(87)PCT申请的公布数据WO2010/112148DE2010.10.07(71)申请人肖特公开股份有限公司地址德国美因兹(72)发明人法尔克·加贝尔托拉尔夫·约翰松乌韦·马滕斯克里斯蒂安·鲁斯乔治·埃里德瑞奇·施罗德(74)专利代理机构中原信达知识产权代理有限责任公司11219代理人车文樊卫民(51)Int.Cl.C03B21/02(2006.01)权利要求书4页说明书12页附图7页(54)发明名称玻璃陶瓷物品、以及用于使玻璃陶瓷化的方法和设备(57)摘要本发明涉及一种方法和设备，用于在连续式加热炉中使坯料玻璃陶瓷化，其中，陶瓷化直接在辊子上执行。CN1023784ACCNN110237874202378752A权利要求书1/4页1.用于使坯料玻璃陶瓷化的方法，所述坯料玻璃尤其是呈连续的坯料玻璃带或者单个的坯料玻璃板的形式，其中-所述坯料玻璃至少在所述体结晶期间直接在辊子上被输送，-所述坯料玻璃的至少一个部分的整个陶瓷化过程持续0.5与4小时之间，其中，所述至少一个部分在所述体结晶期间经受最高温度达5至60分钟，-所述体结晶在750与1250℃之间的温度范围内执行，其中，所述坯料玻璃的至少一个进行陶瓷化的部分的上侧和底侧的温度被连续地测量，并且加热借助这些信息结合额定值，借助于测量和调节装置被加以调节，并且-所述坯料玻璃的所述至少一个部分的粘度在所述体结晶期间至少短暂地处于107与1011dPa·s之间，并且-所述至少一个部分在所述体结晶期间以处在0.2与10m/min之间、优选0.5与5m/min之间的进给速度在所述辊子上向前运动。2.根据权利要求1所述的方法，其特征在于，所述坯料玻璃在所述辊子上被输送和/或支承，所述辊子被以如下方式保持间距，即，在预先给定的参数—温度和进给速度的情况下，产生被陶瓷化的坯料玻璃的、在波峰与波谷之间测得的波纹度为小于100μm、优选小于50μm。3.根据前述权利要求之一所述的方法，其特征在于，被陶瓷化的所述坯料玻璃具有由下列组成范围构成的组成：2CCNN110237874202378752A权利要求书2/4页4.根据前述权利要求之一所述的方法，其特征在于，温度被以如下方式调节，即，在炉子中在有待陶瓷化的坯料玻璃的宽度上的温度Ty与预先给定的额定温度Tx的偏差不超过-5℃至+5℃，和/或，在炉子中有待陶瓷化的坯料玻璃的上侧与底侧之间的所述温度差异处于-0.5℃与+1℃之间的范围内。5.根据前述权利要求之一所述的方法，其特征在于，所述坯料玻璃的至少一个进行陶瓷化的部分的上侧和底侧的温度，借助具有反应时间在最有利的情况下为1秒的温度传感器来测量，并且加热优选在10秒以内、特别优选在1秒以内得到调节。6.根据前述权利要求之一所述的方法，其特征在于，坯料玻璃板被倾斜地安置到输送装置上，从而使得所述坯料玻璃板的角中的一个相对于余下的板走在前面。7.用于坯料玻璃连续地陶瓷化的设备，所述设备包括：-用于使坯料玻璃陶瓷化的连续式加热炉，其中，将所述连续式加热炉设置用于使整个陶瓷化过程在0.5至4小时内执行，其中，-将所述连续式加热炉的至少一个室设置用于产生5至60分钟长750至1250℃的最高温度，并且其中-所述连续式加热炉的、设置用于所述坯料玻璃的体结晶的至少一个室具有如下装置，所述装置允许有待陶瓷化的坯料玻璃的上侧和底侧被分开加热，-测量和调节装置，将所述测量和调节装置设置用于感测进行陶瓷化的坯料玻璃的上侧和底侧的温度变化，并且将炉子的加热与相应预先给定的额定值相匹配，以及-输送装置，所述输送装置至少在发生所述体结晶的炉子区域内包括用于输送和/或支承所述坯料玻璃的辊子，其中，将所述输送装置设置用于以0.2至10m/min、优选0.5至5m/min的进给速度对有待陶瓷化的坯料玻璃加以输送。8.根据权利要求7所述的设备，其特征在于，将所述测量和调节装置设置用于以如下方式调节温度和/或进给速度，即，使得与辊子轴线的间距xRolle相关地适用的是：3CCNN110237874202378752A权利要求书3/4页52xRolle≤3
