内容提供者
一种以冰为模板制备氧化锆梯度多孔陶瓷的方法.pdf
2023-06-20
10金币
1.1MB
14页
努力****冰心
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共14页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种以冰为模板制备氧化锆梯度多孔陶瓷的方法.pdf

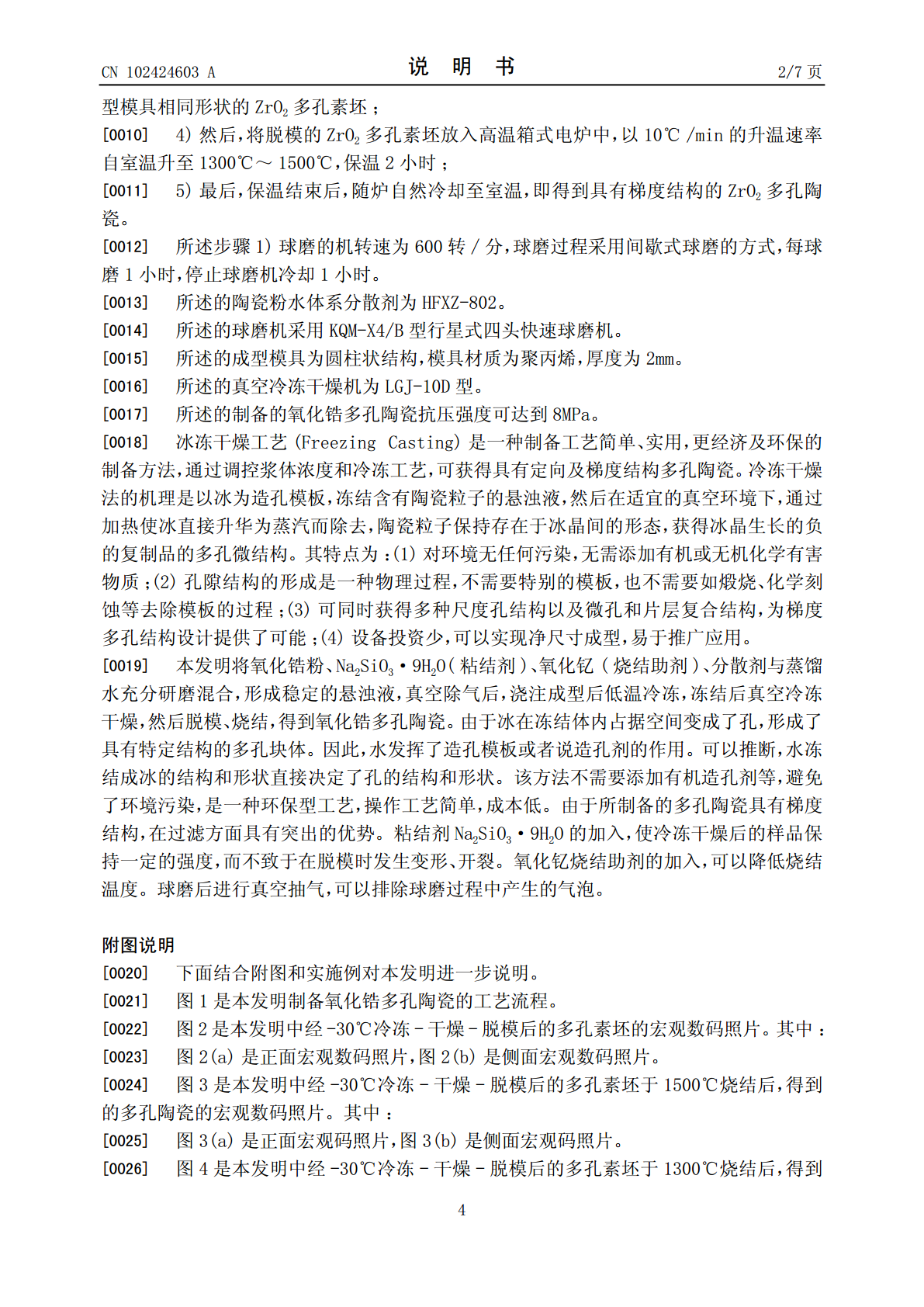

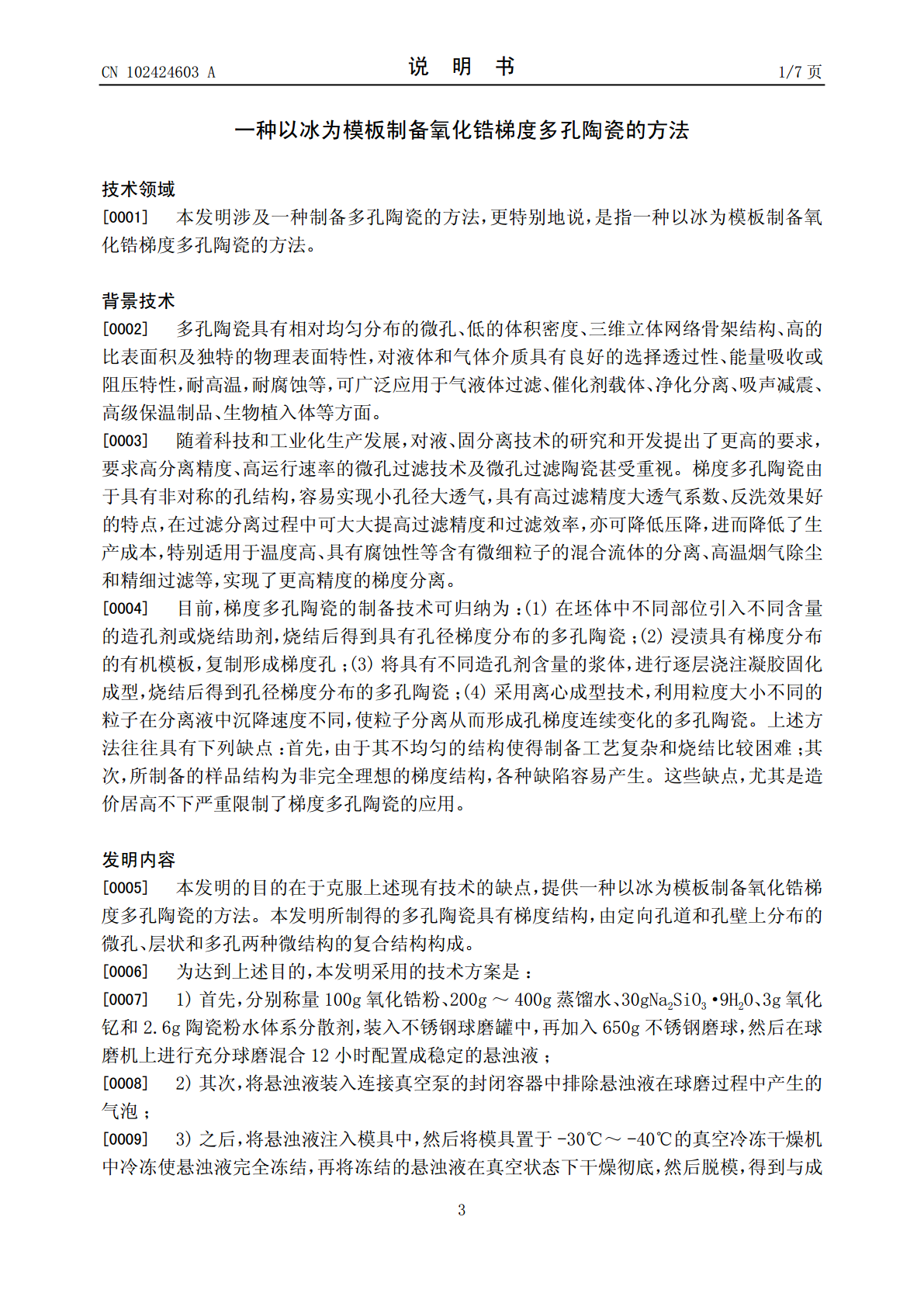

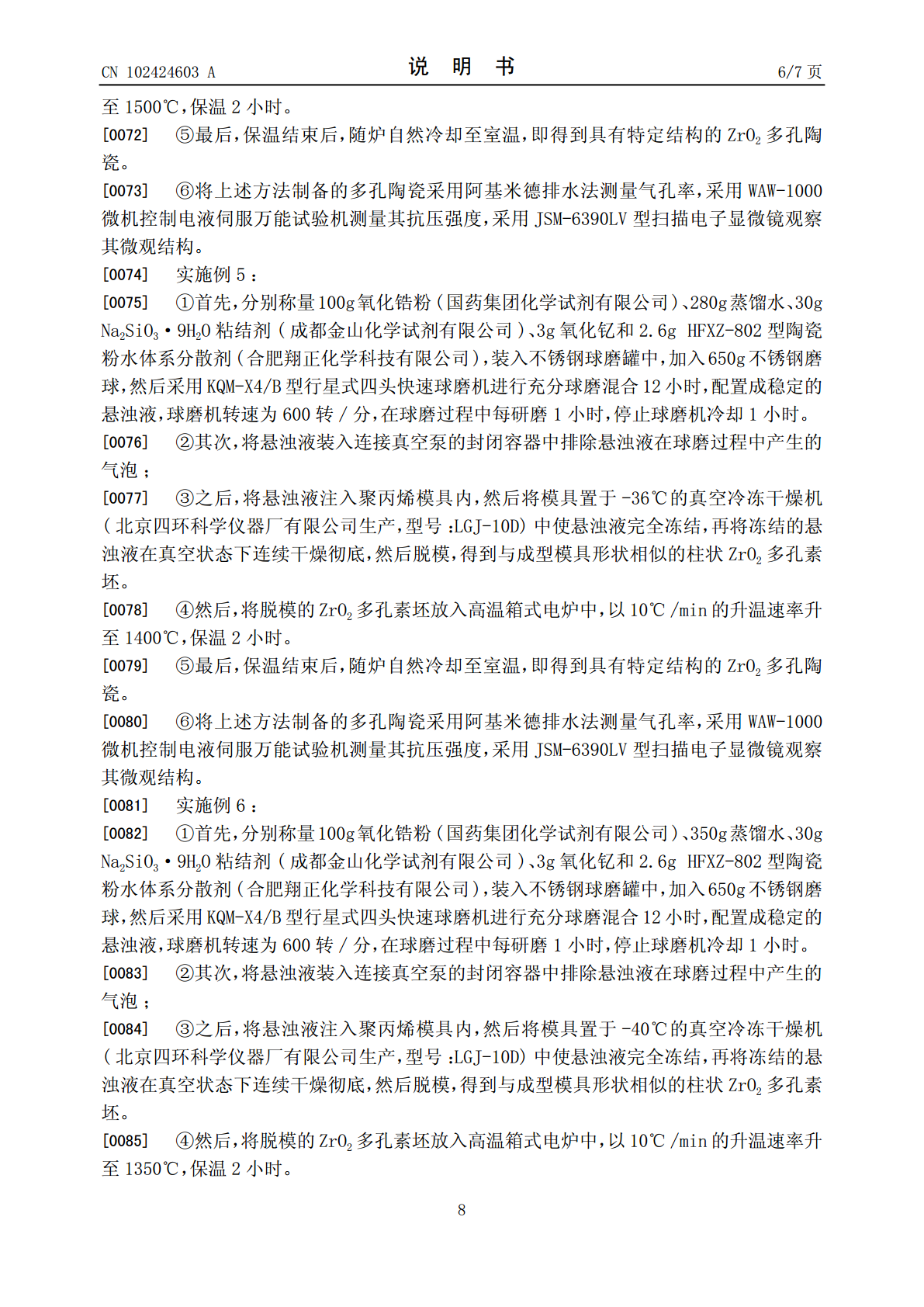

本发明涉及一种以冰为模板制备氧化锆梯度多孔陶瓷的方法，以冰为成孔模板，在氧化锆粉体中加入蒸馏水、Na2SiO3·9H2O粘结剂、氧化钇烧结助剂和陶瓷粉水体系分散剂，通过球磨混合获得稳定的悬浊液，真空抽气后，注入模具低温快速冷冻，冻结后的样品进行真空冷冻干燥，脱模后放入高温炉内烧结，从而得到氧化锆多孔陶瓷。多孔陶瓷孔结构完全由冰结晶形貌特征决定。与其它多孔制备工艺相比，冰是一种理想的制作多孔陶瓷的模板，工艺过程环保、成本低。所制备的氧化锆多孔陶瓷具有明显的梯度多孔结构；由于使用了粘结剂，可以防止坯体在干燥过
2023-06-20
10
1.1MB
一种梯度多孔堇青石陶瓷的制备方法.pdf
本发明公开了一种梯度多孔堇青石陶瓷的制备方法，包括以下步骤：1)将含镁化合物、含铝化合物、煤矸石与生物质粉混合，按质量份数计，各组分配比为含镁化合物7～28份、含铝化合物17～24份、煤矸石17～50份、生物质粉23～42份，再加入添加剂，混合均匀，加入适量5％(重量比)聚乙烯醇溶液，研磨造粒，过筛，得到混合料；2)选择不同的生物质粉，重复上述步骤，得到由不同生物质粉组成的混合料；3)将上述不同的混合料，依次分层装入模具内；装填后跳振；模压成型，得到混合坯体；4)将上述混合坯体在高温炉内进行烧结，随炉冷却
2023-06-19
10
373KB
离心成型技术制备孔梯度分布的氧化锆多孔陶瓷.docx
离心成型技术制备孔梯度分布的氧化锆多孔陶瓷1.简介氧化锆陶瓷因其在高温高压、强腐蚀性环境下具有良好的耐磨性、耐腐蚀性、高强度和高硬度等优点而被广泛应用于航空、航天、医疗等领域。而其中的多孔氧化锆陶瓷则在吸附、过滤、分离、生物医药等领域有着广泛应用。如何制备具有良好孔结构的多孔氧化锆陶瓷成为研究的重点。通过离心成型技术可以制备出孔径、孔隙度和孔结构的均匀分布的多孔氧化锆陶瓷材料，在制备孔梯度分布的氧化锆多孔陶瓷方面应用极具潜力。2.研究内容2.1离心成型技术介绍离心成型技术是一种制造多孔氧化锆陶瓷材料的有效
2024-11-15
5
10KB
一种梯度多孔陶瓷型芯及其制备方法.pdf
本发明公开了一种梯度多孔陶瓷型芯，按照质量百分比由以下组分组成：石英玻璃60％‑70％；锆英15％‑20％；白石蜡10％‑15％；邻苯二甲酸二乙酯1％‑2％；粉煤灰漂珠3％‑30％；泡沫塑料颗粒5％‑10％；蜂蜡1％‑2％；聚乙烯0.05％‑1％；油酸0.05％‑1％；合计100％。本发明还公开了该种梯度多孔陶瓷型芯的制备方法，步骤包括：预备步骤：按照质量百分比称取各个组分；步骤1：制备热塑性陶瓷浆料；步骤2：热压注，得到成型的陶瓷型芯坯体；步骤3：模具加热固化成型，得到梯度多孔陶瓷型芯。本发明的的制备方
2023-06-21
10
581KB
一种梯度多孔莫来石陶瓷的制备方法.pdf
本发明公开了一种梯度多孔莫来石陶瓷的制备方法，包括以下步骤：1)将含铝化合物、煤矸石与生物质粉混合，按质量份数计，各组分配比为含铝化合物38～53份、煤矸石20～30份、生物质粉23～36份，再加入添加剂，混合均匀，加入适量5％(重量比)聚乙烯醇溶液，研磨造粒，过筛，得到混合料；2)选择不同的生物质粉，重复上述步骤，得到由不同生物质粉组成的混合料；3)将上述不同的混合料，依次分层装入模具内；装填后跳振；模压成型，得到混合坯体；4)将上述混合坯体在高温炉内进行烧结，随炉冷却，得到梯度多孔莫来石陶瓷。
2023-06-19
10
377KB
