将炉料分配至竖炉中的装置.pdf

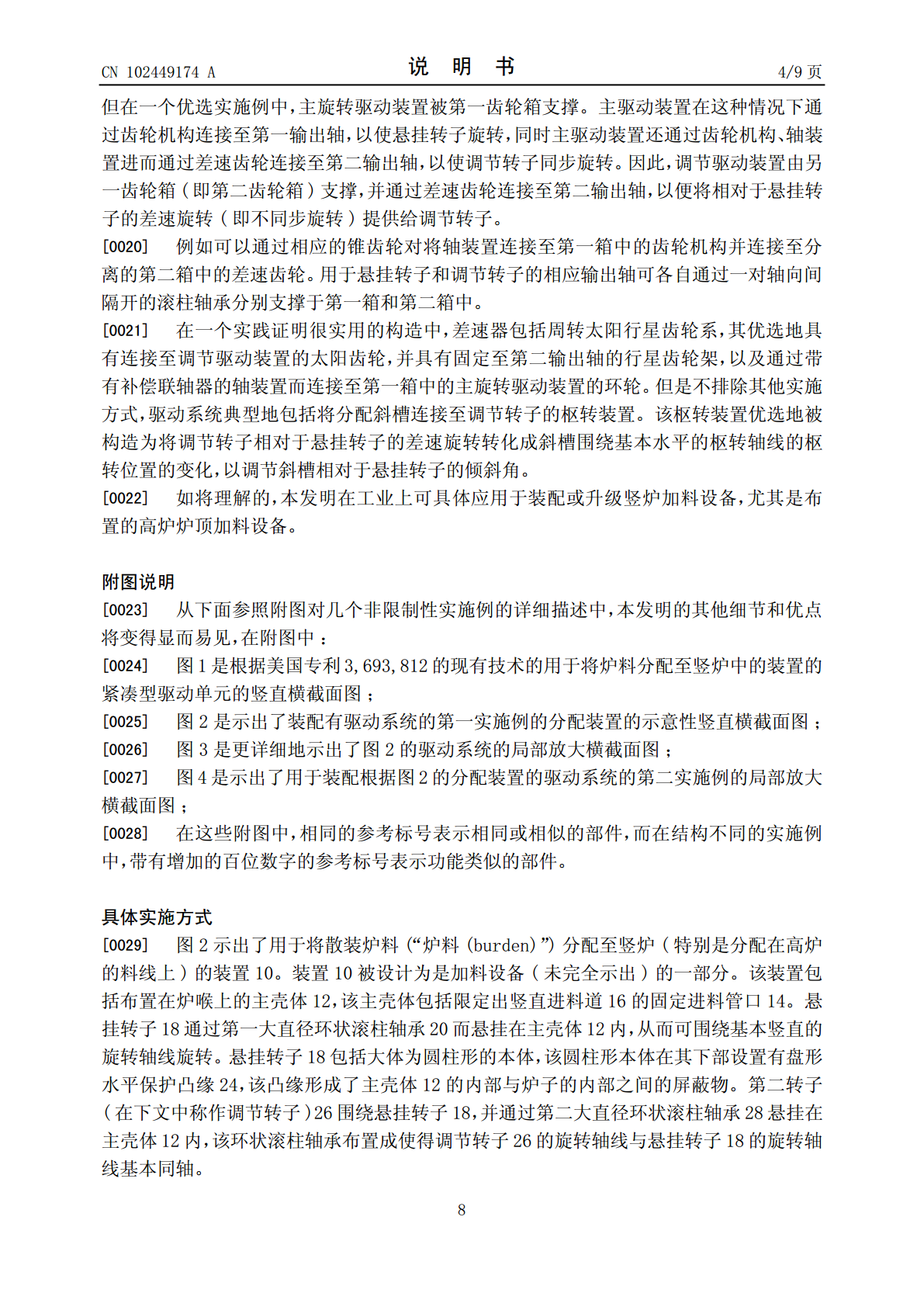

(19)中华人民共和国国家知识产权局*CN102449174A*(12)发明专利申请(10)申请公布号CN102449174A(43)申请公布日2012.05.09(21)申请号201080024012.8(72)发明人居伊·蒂伦埃米尔·洛纳尔迪(22)申请日2010.06.03利昂内尔·豪斯埃默尔克里斯蒂安·伯努瓦·西克斯(30)优先权数据915762009.06.05LU(74)专利代理机构北京康信知识产权代理有限责任公司11240(85)PCT申请进入国家阶段日代理人余刚吴孟秋2011.11.30(51)Int.Cl.(86)PCT申请的申请数据C21B7/20(2006.01)PCT/EP2010/0577842010.06.03F16H37/08(2006.01)(87)PCT申请的公布数据F27B1/20(2006.01)WO2010/139761EN2010.12.09(71)申请人保尔伍斯股份有限公司地址卢森堡卢森堡权利要求书3页说明书9页附图4页(54)发明名称将炉料分配至竖炉中的装置(57)摘要一种用于将炉料分配至竖炉中的装置(10)，该装置包括主壳体(12)、分配斜槽、悬挂转子(18)和调节转子(26)，这些转子可围绕基本竖直的轴线旋转。斜槽(32)悬挂于悬挂转子(18)以随其旋转，从而沿周向分配炉料，并可通过调节转子(26)调节方向，从而沿径向分配炉料。差速齿轮(72)将悬挂转子(18)和调节转子(26)互相连接，并被构造为将与主旋转驱动装置(60)提供给悬挂转子的转速相同的转速提供给调节转子，除非调节驱动装置(80)向调节转子提供差速旋转。根据本发明，该装置包括：第一齿轮箱(50)，布置在主壳体(12)上并包围将主旋转驱动装置(60)连接至伸入主壳体(12)的第一输出轴(54)的齿轮机构(52)，在主壳体中，第一输出轴连接至与悬挂转子(18)上的第一齿圈(64)啮合的齿轮(62)；第二齿轮箱(70)，布置在主壳体(12)上并包围将调节驱动装置(80)连接至伸入主壳体(12)的第二输出轴(74)的差速齿轮(72)，在主壳体中，第二输出轴连接至与调节转子(26)的第二齿圈(84)啮合的齿轮(82)；以及轴装置(90，CN102497A190)，装配有补偿联轴器(92，94，95；192)，并将第二齿轮箱(70)中的差速齿轮(72)连接至第一齿轮箱(50)中的齿轮机构(52)。CCNN110244917402449197A权利要求书1/3页1.一种用于将炉料分配至竖炉中的装置，具体是分配至高炉中，所述装置包括：主壳体；用于分配炉料的分配斜槽；悬挂转子，安装在所述主壳体中以便能够围绕基本竖直的旋转轴线旋转，所述悬挂转子设置有第一齿圈；调节转子，安装在所述主壳体中以便能够围绕基本竖直的旋转轴线旋转，所述调节转子设置有第二齿圈；所述分配斜槽悬挂于所述悬挂转子以便随其旋转，从而用于炉料的周向分配，并且所述分配斜槽能够通过所述调节转子相对于所述悬挂转子在方向上进行调节，从而用于炉料的径向分配；差速齿轮，将所述悬挂转子与所述调节转子互相连接，以便允许所述调节转子相对于所述悬挂转子的差速旋转；主旋转驱动装置，具体是电动机，连接至所述悬挂转子以便向所述悬挂转子提供旋转，并通过所述差速齿轮连接至所述调节转子以便向所述调节转子提供旋转；调节驱动装置，具体是电动机，通过所述差速齿轮连接至所述调节转子，以便向所述调节转子提供相对于所述悬挂转子的差速旋转；所述差速齿轮被构造为将与所述主旋转驱动装置提供给所述悬挂转子的转速相同的转速传输给所述调节转子，除非所述调节驱动装置通过所述差速齿轮向所述调节转子提供相对于所述悬挂转子的差速旋转；其特征在于，第一齿轮箱，布置在所述主壳体上并包围一齿轮机构，所述齿轮机构将所述主旋转驱动装置连接至伸入所述主壳体中的第一输出轴，在所述主壳体中，所述第一输出轴连接至与所述悬挂转子的所述第一齿圈啮合的齿轮；第二齿轮箱，布置在所述主壳体上并包围所述差速齿轮，所述差速齿轮将所述调节驱动装置连接至伸入所述主壳体中的第二输出轴，在所述主壳体中，所述第二输出轴连接至与所述调节转子的所述第二齿圈啮合的齿轮；以及轴装置，装配有补偿联轴器，并将所述第二齿轮箱中的所述差速齿轮连接至所述第一齿轮箱中的所述齿轮机构。2.根据权利要求1所述的用于分配炉料的装置，其中，所述补偿联轴器是扭转刚性的柔性联轴器。3.根据权利要求2所述的用于分配炉料的装置，其中，所述柔性联轴器是柔性盘式联轴器。4.根据权利要求2所述的用于分配炉料的装置，其中，所述柔性联轴器是齿轮联轴器，具体是包括弯曲外齿轮齿的齿轮联轴器。5.根据权利要求1至4中任一项所述的用于分配炉料的装置，其中，所述轴装置包括：连接至所述齿轮机构并从所述第一齿轮箱横向伸出的第一连接轴、
