四回程水幕无烟尘环保锅炉.pdf

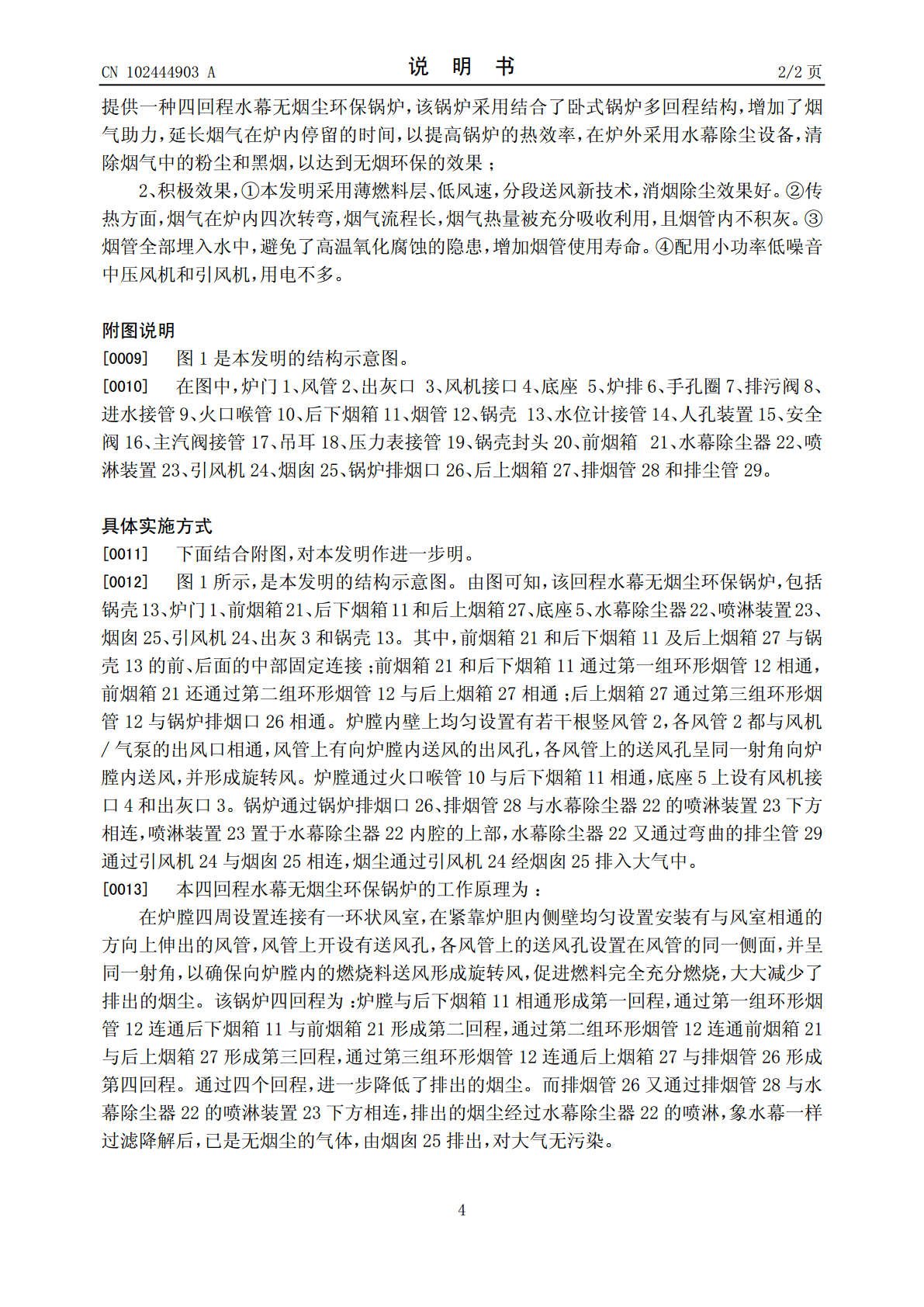

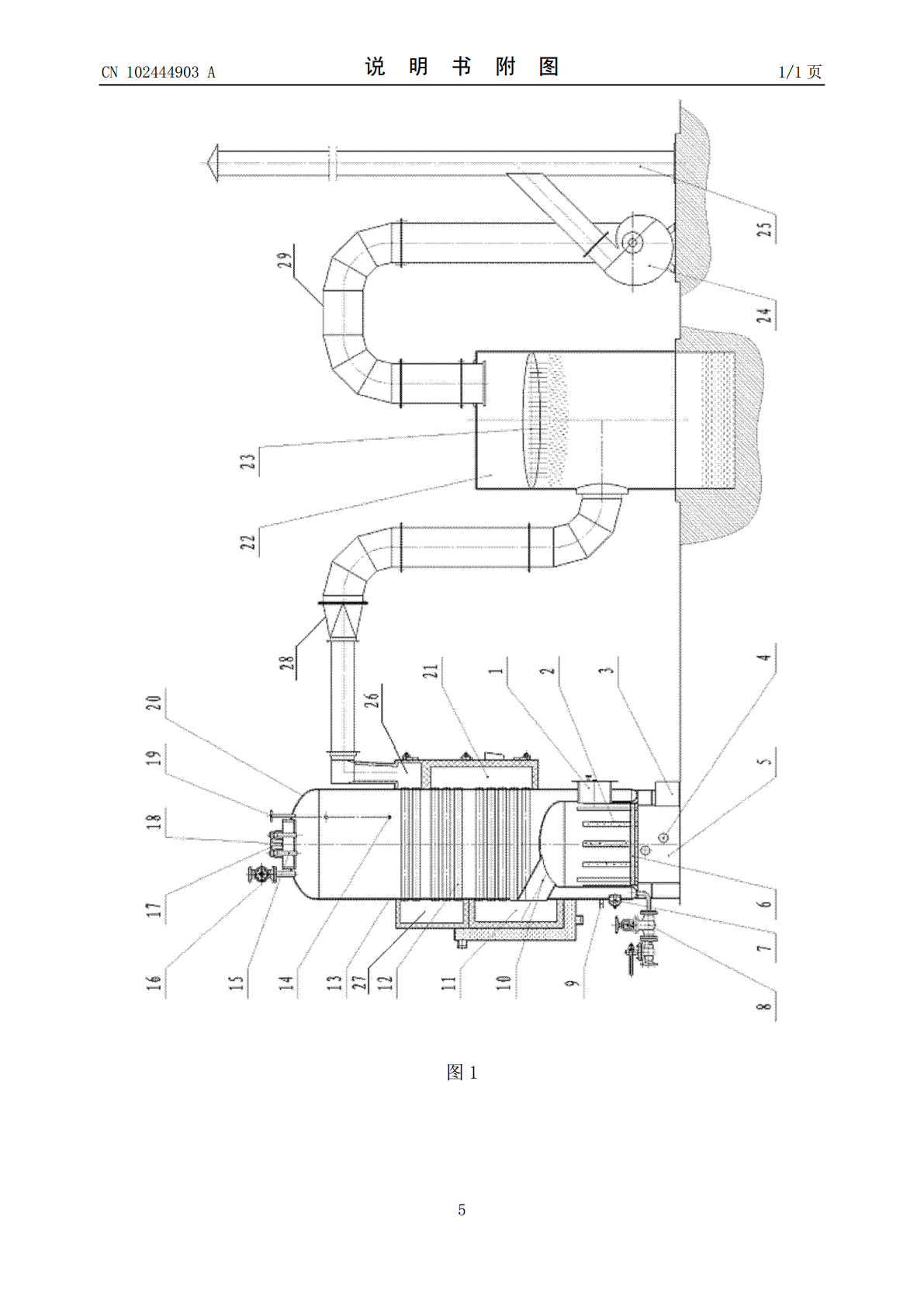

(19)中华人民共和国国家知识产权局*CN102444903A*(12)发明专利申请(10)申请公布号CN102444903A(43)申请公布日2012.05.09(21)申请号201110459013.1(22)申请日2011.12.31(71)申请人叶常青地址537100广西壮族自治区贵港市江南工业园南一路广西贵港市西江节能锅炉有限公司(72)发明人叶常青李旭(74)专利代理机构广西南宁明智专利商标代理有限责任公司45106代理人张智生(51)Int.Cl.F23L1/00(2006.01)F23J15/04(2006.01)权利要求书1页说明书2页附图1页(54)发明名称四回程水幕无烟尘环保锅炉(57)摘要本发明公开了一种四回程水幕无烟尘环保锅炉，它包括立式壳体、炉胆和炉膛，其特征在于还包括：设置在所述炉膛内壁上的环状风室；设在所述壳体前、后面的前烟箱和后烟箱；其中，后烟箱与所述炉膛相通，前烟箱与锅炉排烟口相通；连通后烟箱与前烟箱、前烟箱与后上烟箱、后上烟箱与锅炉排烟口的三组环形传热烟管；输入口通过排烟管与锅炉排烟口相通，输出口通过弯曲的排尘管与引风机和排尘烟囱相通的水幕除尘器。该锅炉采用结合了卧式锅炉多回程结构增加烟气助力，延长烟气在炉内停留的时间，以提高锅炉的热效率，在炉外采用水幕除尘设备，清除烟气中的粉尘和黑烟，以达到无烟环保的效果。CN102493ACCNN110244490302444922A权利要求书1/1页1.一种四回程水幕无烟尘环保锅炉，它包括立式壳体、炉胆和炉膛，其特征在于还包括：设置在所述炉膛内壁上的环状风室；设在所述壳体前、后面的前烟箱（21）和后烟箱；其中，后烟箱由后上烟箱（27）和后下烟箱（11）组成，后下烟箱（11）通过火口喉管（10）与所述炉膛相通，前烟箱（21）与锅炉排烟口（26）相通；连通后下烟箱（11）与前烟箱（21）、前烟箱（21）与后上烟箱（27）、后上烟箱（27）与锅炉排烟口（26）的三组环形传热烟管（12）；输入口通过排烟管（28）与锅炉排烟口（26）相通，输出口通过弯曲的排尘管（29）与引风机（24）和排尘烟囱（25）相通的水幕除尘器（22）。2.根据权利要求1所述的四回程水幕无烟尘环保锅炉，其特征在于：所述的环状风室由均匀分布在炉膛内壁上的若干风管（2）构成，每根风管（2）上设有向炉膛内送风的多个出风孔，各风管（2）上的出风孔呈同一射角度向炉膛内送风，并形成旋转风。3.根据权利要求1所述的四回程水幕无烟尘环保锅炉，其特征在于：所述的水幕除尘器（22）包括密封的筒状壳体和其中能将水喷射成一层层浓雾状的喷淋装置（23），喷淋装置（23）的下方壳壁上设有与排烟管（28）相通的输入口，上方设有与排尘管（29）相通的输出口。2CCNN110244490302444922A说明书1/2页四回程水幕无烟尘环保锅炉技术领域[0001]本发明涉及一种加热设备，尤其是锅炉。背景技术[0002]锅炉作为一种生产生活常用的加热设备，由于其热效率较高得以广泛使用。在小型锅炉中通常是以立式锅炉结构为主，其排烟尘通道一般为直排式，造成燃料热量损耗较大，烟尘飘飞，污染严重。发明内容[0003]本发明的目的是提供一种热量损耗低和无烟尘排出的四回程水幕无烟尘环保锅炉。[0004]为达上述目的，本发明的技术方案为：一种四回程水幕无烟尘环保锅炉，它包括立式壳体、炉胆和炉膛，其特征在于还包括：设置在所述炉膛内壁上的环状风室；设在所述壳体前、后面的前烟箱和后烟箱；其中，后烟箱由后上烟箱和后下烟箱组成，后下烟箱与所述炉膛相通，前烟箱与锅炉排烟口相通；连通后下烟箱与前烟箱、前烟箱与后上烟箱，后上烟箱与锅炉排烟口的三组环形传热烟管；输入口通过排烟管与锅炉排烟口相通，输出口通过弯曲的排尘管与引风机和排尘烟囱相通的水幕除尘器。[0005]所述的环状风室由均匀分布在炉膛内壁上的若干风管构成，每根风管上设有向炉膛内送风的多个出风孔，各风管上的出风孔呈同一射角度向炉膛内送风，并形成旋转风。[0006]所述的水幕除尘器包括密封的筒状壳体和其中能将水喷射成一层层浓雾状的喷淋装置，喷淋装置的下方壳壁上设有与排烟管相通的输入口，上方设有与排尘管相通的输出口。[0007]上述结构的立式四回程水幕无烟尘环保锅炉，炉胆和壳体呈立式结构，前后烟箱连接于锅炉壳体的前、后中上部，锅炉壳体纵向分布三组传热烟管，烟管分别与前后烟箱相通，后烟箱与炉膛相通，前烟箱与烟囱出口相通，在炉膛内壁设置有一环状风室，环状风室由有规律地分布着风管组成，各风管与风机/气泵的出风口相通，风管上有向炉膛内送风的出风孔各风管上的送风孔呈同一射角向炉膛内送风，并形成旋转风，以确保内燃料充分燃烧。鼓风机的出风口与分气箱的进风口对接，分气箱分别与各风管、炉排底室和风室相通。锅炉通过锅炉
