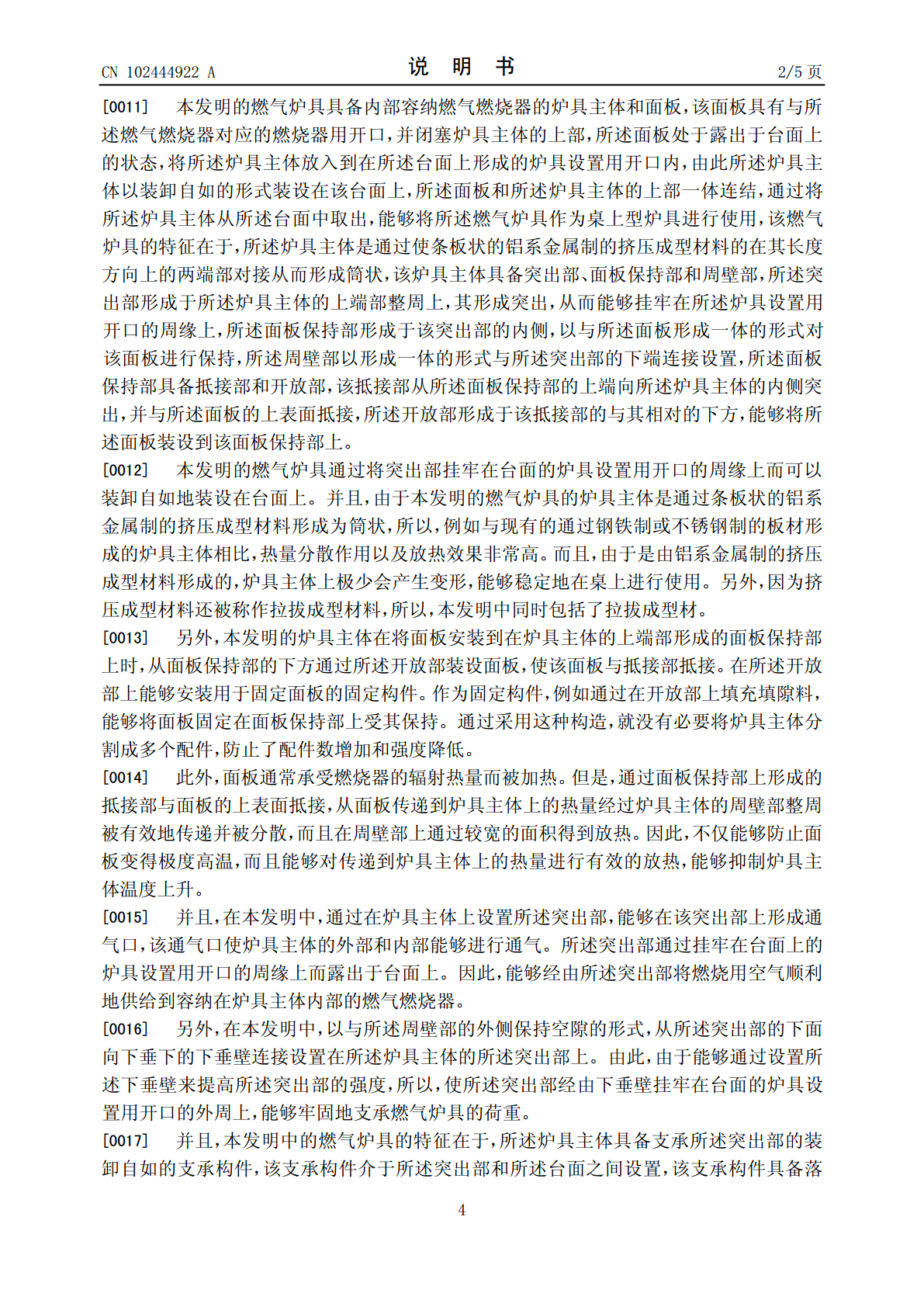

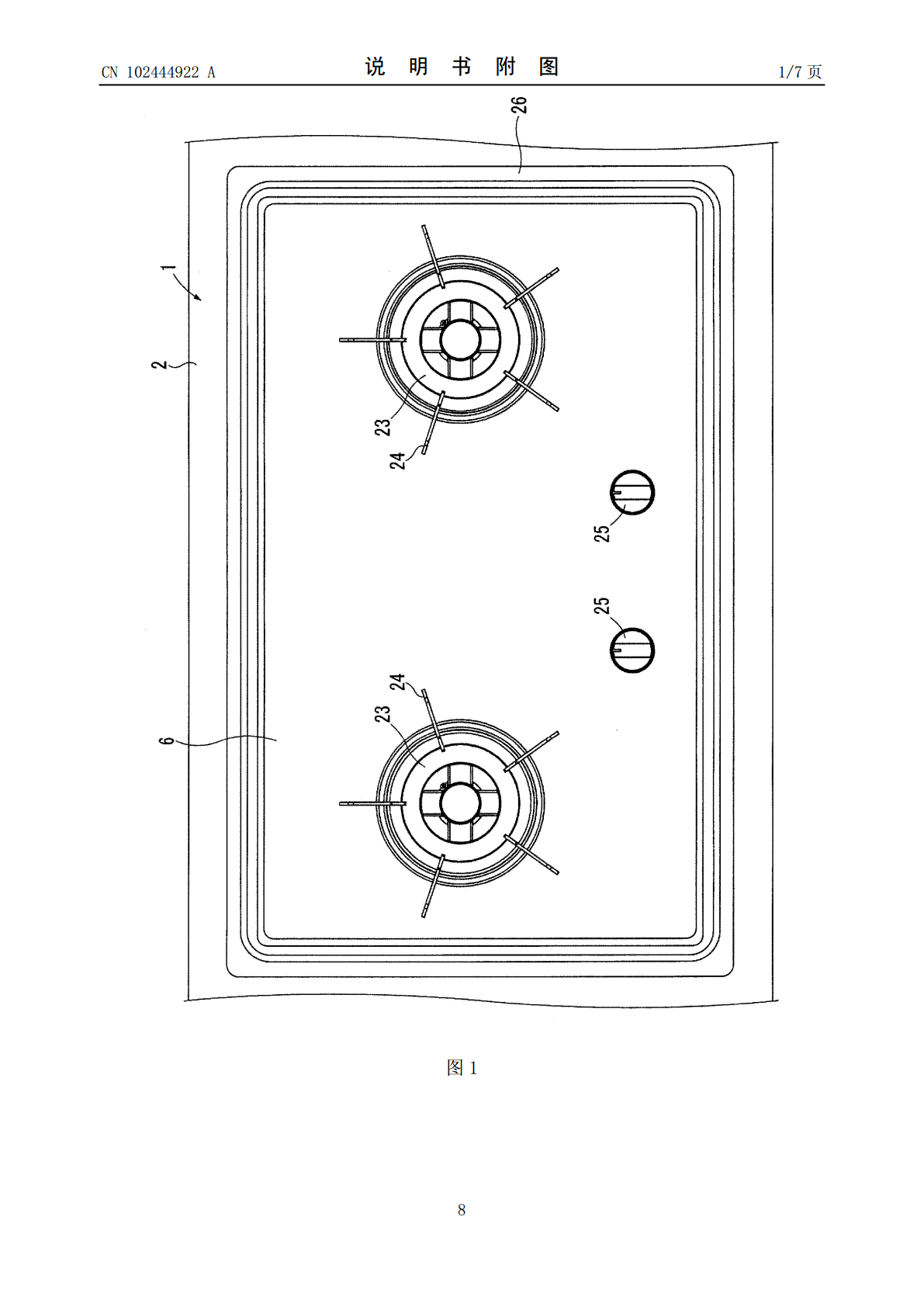

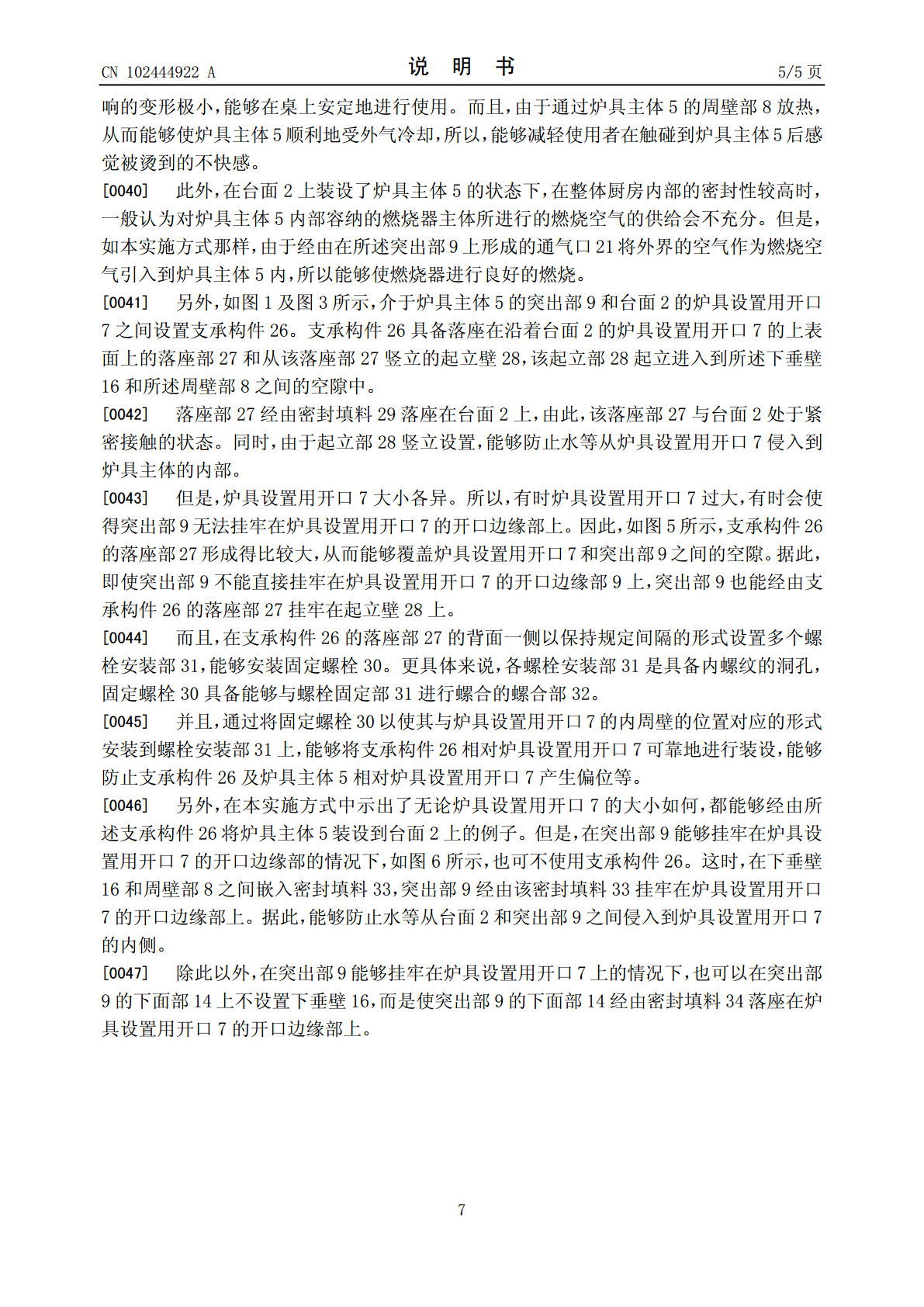

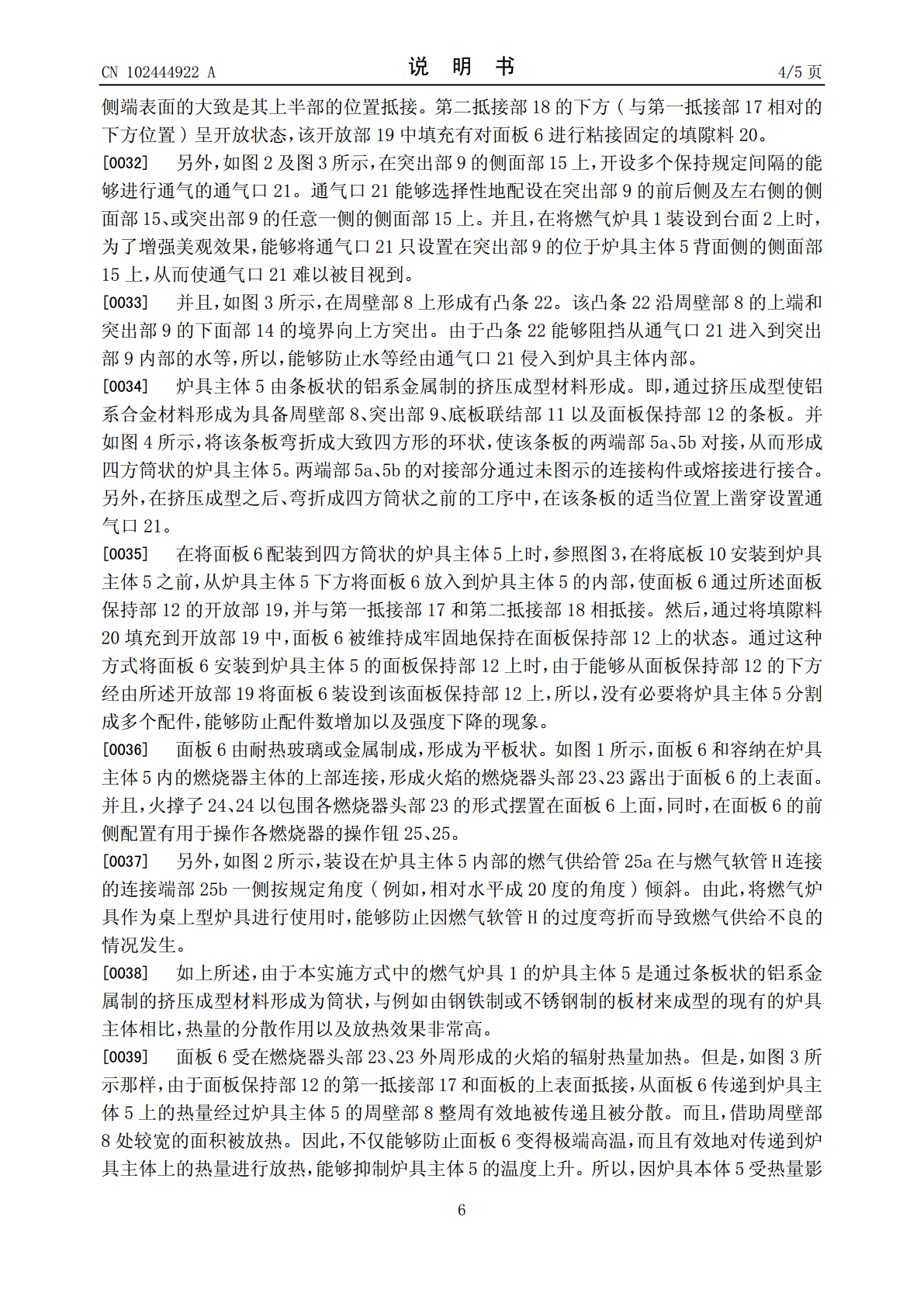

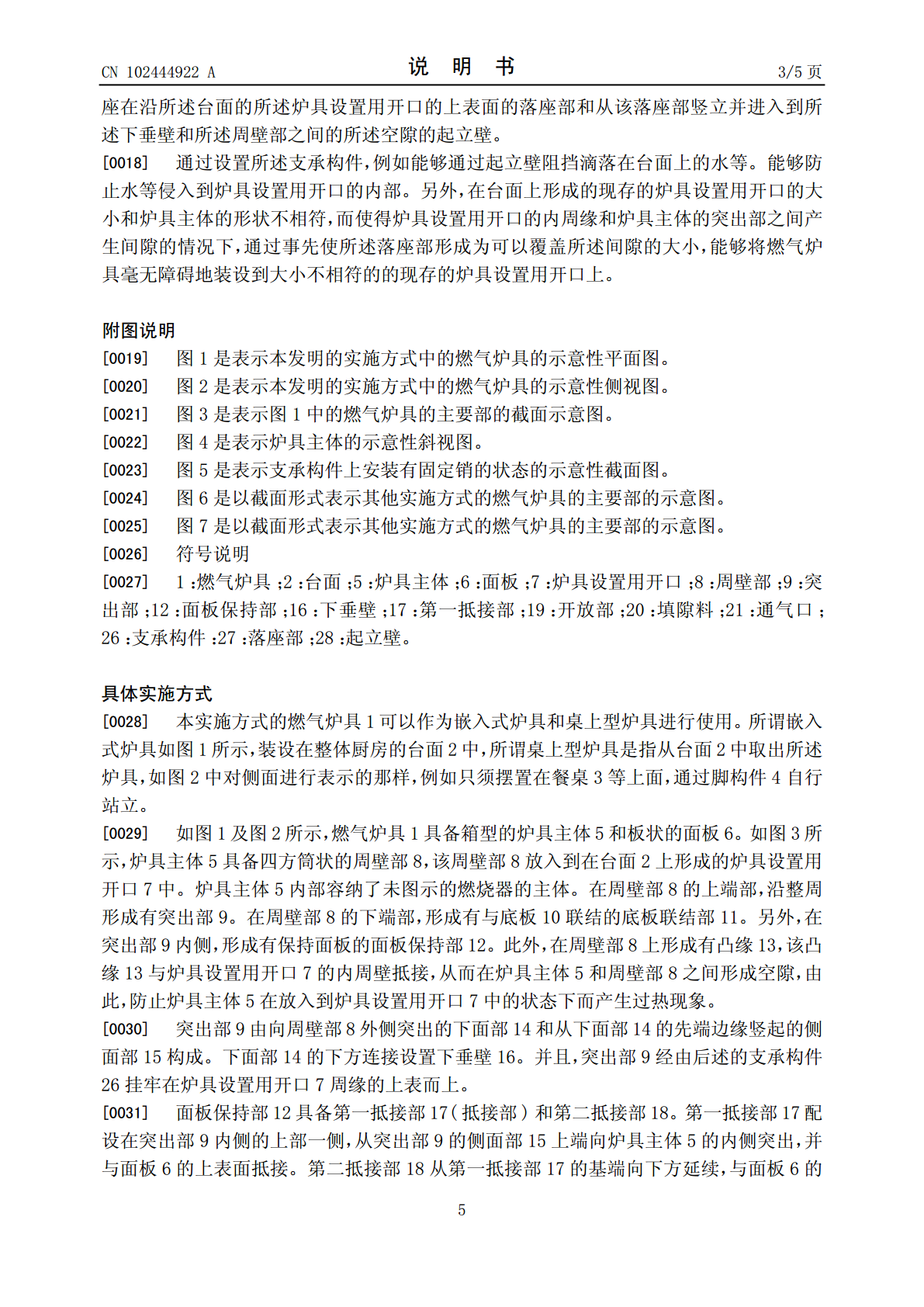

(19)中华人民共和国国家知识产权局*CN102444922A*(12)发明专利申请(10)申请公布号CN102444922A(43)申请公布日2012.05.09(21)申请号201110306735.3(22)申请日2011.10.11(30)优先权数据2010-2300352010.10.12JP(71)申请人林内株式会社地址日本爱知县(72)发明人水谷嘉宏(74)专利代理机构北京三友知识产权代理有限公司11127代理人党晓林王小东(51)Int.Cl.F24C15/08(2006.01)权利要求书1页说明书5页附图7页(54)发明名称燃气炉具(57)摘要本发明提供一种燃气炉具。通过条板状的铝系金属制的挤压成型材料形成炉具主体(5)。在炉具主体(5)的上端部整周上设置突出部(9)，该突出部(9)形成突出，从而能够挂牢在炉具设置用开口(7)的周缘上。在突出部(9)的内侧设置以与面板(6)一体成型的形式对该面板(6)进行保持的面板保持部(12)。在突出部(9)的下端设置周壁部(8)。在面板保持部(12)上设置与面板(6)的上表面抵接的抵接部(17)和能够从面板保持部(12)的下方装设面板(6)的开放部(19)。该燃气炉具能够抑制炉具主体的温度上升，减轻受热量的影响，无论是装设在台面中时还是作为桌上型炉具进行使用时，都能够很好地被使用。CN10249ACCNN110244492202444941A权利要求书1/1页1.一种燃气炉具，其具备内部容纳燃气燃烧器的炉具主体和面板，该面板具有与所述燃气燃烧器对应的燃烧器用开口，并闭塞炉具主体的上部，所述面板处于露出于台面上的状态，将所述炉具主体放入到在所述台面上形成的炉具设置用开口内，由此所述炉具主体以装卸自如的形式装设在该台面上，所述面板和所述炉具主体的上部一体连结，通过将所述炉具主体从所述台面中取出，能够将所述燃气炉具作为桌上型炉具进行使用，该燃气炉具的特征在于，所述炉具主体是通过使条板状的铝系金属制的挤压成型材料的在其长度方向上的两端部对接从而形成筒状，该炉具主体具备突出部、面板保持部和周壁部，所述突出部形成于所述炉具主体的上端部整周上，其形成突出，从而能够挂牢在所述炉具设置用开口的周缘上，所述面板保持部形成于该突出部的内侧，以与所述面板形成一体的形式对该面板进行保持，所述周壁部以形成一体的形式与所述突出部的下端连接设置，所述面板保持部具备抵接部和开放部，该抵接部从所述面板保持部的上端向所述炉具主体的内侧突出，并与所述面板的上表面抵接，所述开放部形成于该抵接部的与其相对的下方，能够将所述面板装设到该面板保持部上。2.根据权利要求1所述的燃气炉具，其特征在于，在所述炉具主体的所述突出部上形成有使炉具主体的外部和内部能够进行通气的通气口。3.根据权利要求1所述的燃气炉具，其特征在于，以与所述周壁部的外侧保持空隙的形式，从所述突出部的下面向下垂下的下垂壁连接设置在所述炉具主体的所述突出部上。4.根据权利要求3所述的燃气炉具，其特征在于，所述炉具主体具备支承所述突出部的装卸自如的支承构件，该支承构件介于所述突出部和所述台面之间设置，该支承构件具备落座在沿所述台面的所述炉具设置用开口的上表面的落座部和从该落座部竖立并进入到所述下垂壁和所述周壁部之间的所述空隙的起立壁。2CCNN110244492202444941A说明书1/5页燃气炉具技术领域[0001]本发明涉及一种能够装设在台面中、或者从台面中取出并作为桌上型炉具进行使用的燃气炉具。背景技术[0002]嵌入式炉具的炉具主体放入到台面上形成的炉具设置用开口内，并且，在台面上放置面板，从而覆盖该炉具主体的上部。所述炉具主体的内部容纳有燃气燃烧器(例如，参考专利文献1：日本特开2005-3288(图2)。[0003]另一方面，还公知有一种燃气炉具，其不仅可以作为嵌入式炉具进行使用，也可以根据需要，从台面中取出并作为桌上型炉具而进行使用(例如，参照专利文献2：日本实公昭56-41135)。[0004]在面板连结在炉具主体的上部的状态下，能够简单地从台面中取出该燃气炉具。另外，这种炉具主体一般由钢铁制或不锈钢制的板材形成。[0005]该燃气炉具在作为嵌入式炉具进行使用时，通过将炉具主体放入到台面上的炉具设置用开口内，炉具主体即使变热，使用者也不会触碰到炉具主体。但是，该燃气炉具在作为桌上型炉具进行使用时，变热的炉具主体由于露出在外面，使用者在碰触到该燃气炉具时，有可能会导致使用者感受到因该热量而造成的被烫到的不快感。[0006]所以，在专利文献2中，在作为桌上型炉具对燃气炉具进行使用时，装设包覆炉具主体的外壳，从而使用者不会直接碰触到该炉具主体。[0007]然而，上述专利文献2中所述的燃气炉具在作为桌上型炉具进行使用时，每次都必须将外壳装设到炉
