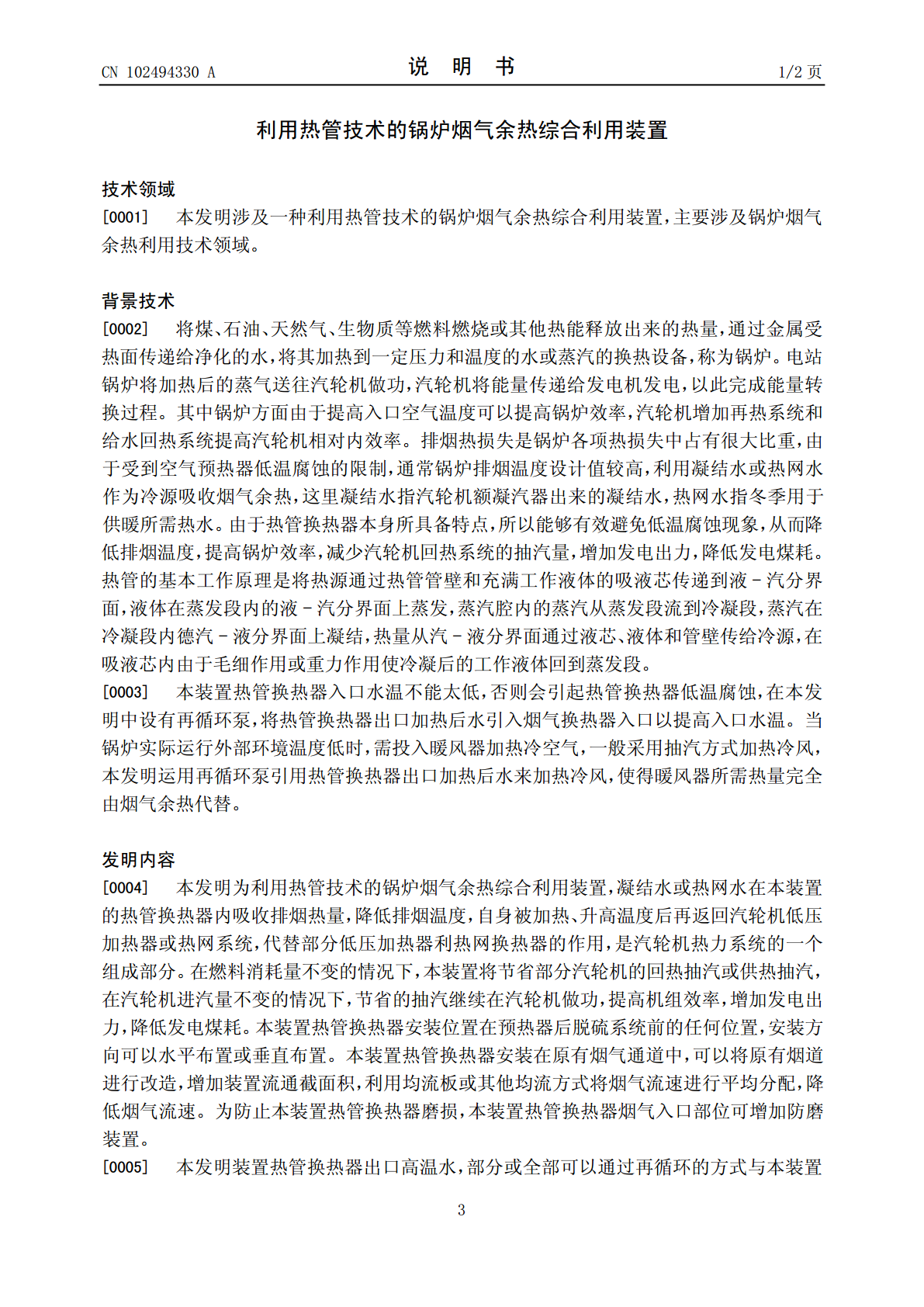

(19)中华人民共和国国家知识产权局*CN102494330A*(12)发明专利申请(10)申请公布号CN102494330A(43)申请公布日2012.06.13(21)申请号201110433130.0(22)申请日2011.12.21(71)申请人王俊杰地址100011北京市东城区安德里北街15号(72)发明人王俊杰(51)Int.Cl.F22D1/36(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图11页(54)发明名称利用热管技术的锅炉烟气余热综合利用装置(57)摘要本发明为利用热管技术的锅炉烟气余热综合利用装置，利用凝结水或热网水作为传热媒介吸收烟气余热。其中一部分烟气余热通过再循环的方式作为暖风器的热源加热冷风，一方面提高冷风温度避免预热器低温腐蚀，另一方面提高本装置热管换热器入口水温避免换热量大引起烟气温度低造成的低温腐蚀；其余烟气余热代替抽汽加热凝结水或热网水。这种利用热管技术的锅炉烟气余热综合利用装置可以将锅炉烟气中的余热进行回收，转化为凝结水或热网水加热热源，暖风器运行时部分余热转化为暖风器热源，减少汽轮机回热系统的抽汽量，提高机组效率，增加发电出力，降低发电煤耗。CN102493ACN102494330A权利要求书1/1页1.利用热管技术的锅炉烟气余热综合利用装置，其特征在于：凝结水或热网水作为冷源吸收烟气余热后返回原有管路，与原有加热器并联或串联运行，用热管换热器代替部分抽汽换热器功能，减少汽轮机回热系统的抽汽量，凝结水或热网水在本装置的热管换热器内吸收排烟热量，降低排烟温度，自身被加热、升高温度后再返回汽轮机低压加热器或热网系统，热管换热器(2)出口部分水通过再循环泵入口门(13)控制水量引入再循环泵(12)，经再循环泵出口门(11)控制水量引入热管换热器入口联箱(3)。通过再循环水量控制来热管换热器入口水温，提高本装置热管换热器入口水温避免换热量大引起烟气温度低造成的低温腐蚀。当锅炉运行外部环境温度低需投入暖风器时，将再循环泵出口部分水经暖风器入口水门(6)控制水量引入暖风器(5)充当热源加热冷风，替代原有暖风器加热热源，此部分水加热冷风后通过暖风器出口水门(4)进入热管换热器入口联箱(3)。锅炉实际运行时通过暖风器入口水门(6)和暖风器出口水门(4)开度控制暖风器(5)加热水量来调节冷风加热温度。2.根据权利要求1所述的利用热管技术的锅炉烟气余热综合利用装置，其特征在于：采用热管换热器代替部分抽汽换热器功能，减少汽轮机抽汽系统的抽汽量。3.根据权利要求1所述的利用热管技术的锅炉烟气余热综合利用装置，其特征在于：采用再循环泵出口部分水替代原有暖风器加热热源。4.根据权利要求1所述的利用热管技术的锅炉烟气余热综合利用装置，其特征在于：本装置去除再循环系统后能够独立应用。5.根据权利要求1所述的利用热管技术的锅炉烟气余热综合利用装置，其特征在于：本装置热管换热器安装位置在预热器后脱硫系统前的任何位置，安装方向为水平布置或垂直布置。6.根据权利要求1所述的利用热管技术的锅炉烟气余热综合利用装置，其特征在于：本装置热管换热器安装在原有烟气通道中，将原有烟道进行改造，增加装置流通截面积降低烟气流速，利用均流板或其他均流方式将烟气流速进行平均分配。7.根据权利要求1所述的利用热管技术的锅炉烟气余热综合利用装置，其特征在于：本装置热管换热器烟气入口部位增加防磨装置。8.根据权利要求1所述的利用热管技术的锅炉烟气余热综合利用装置，其特征在于：本装置烟气换热器加热凝结水根据机组情况取自原机组凝结水管路任何位置。2CN102494330A说明书1/2页利用热管技术的锅炉烟气余热综合利用装置技术领域[0001]本发明涉及一种利用热管技术的锅炉烟气余热综合利用装置，主要涉及锅炉烟气余热利用技术领域。背景技术[0002]将煤、石油、天然气、生物质等燃料燃烧或其他热能释放出来的热量，通过金属受热面传递给净化的水，将其加热到一定压力和温度的水或蒸汽的换热设备，称为锅炉。电站锅炉将加热后的蒸气送往汽轮机做功，汽轮机将能量传递给发电机发电，以此完成能量转换过程。其中锅炉方面由于提高入口空气温度可以提高锅炉效率，汽轮机增加再热系统和给水回热系统提高汽轮机相对内效率。排烟热损失是锅炉各项热损失中占有很大比重，由于受到空气预热器低温腐蚀的限制，通常锅炉排烟温度设计值较高，利用凝结水或热网水作为冷源吸收烟气余热，这里凝结水指汽轮机额凝汽器出来的凝结水，热网水指冬季用于供暖所需热水。由于热管换热器本身所具备特点，所以能够有效避免低温腐蚀现象，从而降低排烟温度，提高锅炉效率，减少汽轮机回热系统的抽汽量，增加发电出力，降低发电煤耗。热管的基本工作原理是将热源通过热管管壁和充满工作液体的吸液芯传递到液-汽分界面，液体在蒸
