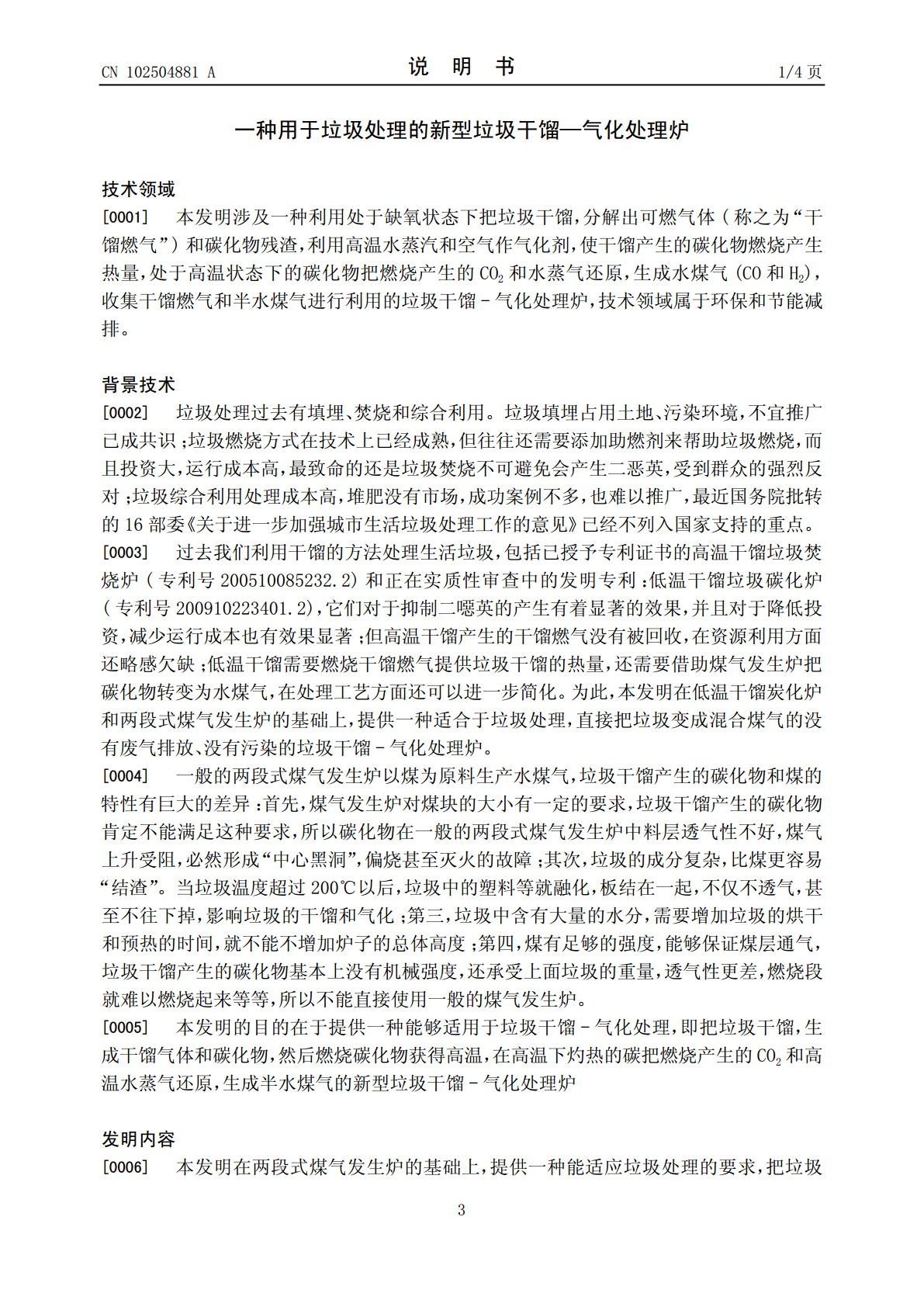

(19)中华人民共和国国家知识产权局*CN102504881A*(12)发明专利申请(10)申请公布号CN102504881A(43)申请公布日2012.06.20(21)申请号201110242379.3(22)申请日2011.08.23(71)申请人余式正地址100071北京市丰台区北大地三里九栋25号(72)发明人余式正(51)Int.Cl.C10J3/66(2006.01)C10J3/82(2006.01)C10J3/72(2006.01)权利要求书权利要求书1页1页说明书说明书44页页附图附图33页(54)发明名称一种用于垃圾处理的新型垃圾干馏—气化处理炉(57)摘要一种用于垃圾处理的新型垃圾干馏-气化处理炉，处理炉采用两段式煤气发生炉的基本结构为了适应垃圾处理的要求，炉子的总体高度增加到10-30米，炉子的外壁分布20-40根水煤气通气管(6)，它们中间插入带有许多缝隙(27)的干馏燃气通气管(26)，直达炉顶的集气管(9)，炉子中心的中心管(7)扩展成为隔离层，把炉子内部分隔成左、右两半部分，炉子顶部设置两个压料液压缸(12和13)、两个垃圾进料口(11和14)和两个推料液压缸(10和15)，炉子的碳化层(19)设置两层炉条(5和4)，上炉条(5)承受上面垃圾重量的压力，其间距为300-500mm，下炉条(4)保证碳化层的透气性，其间距为150-300mm。垃圾中的无机成分不能分解，就从煤气发生炉出灰的灰盘(22)排出炉外。CN102548ACN102504881A权利要求书1/1页1.一种用于垃圾处理的新型垃圾干馏-气化处理炉，其技术特征是：采用两段式煤气发生炉的基本结构，如果炉子的直径在3.2米以下，把炉子的总体高度增加到10-30米，以保证垃圾在炉子干馏、烘干和预热有足够的时间；炉子内部分布在外壁周围有20-40根圆周水煤气通气管(6)直达炉顶的集气管(9)，对垃圾起到加热的作用，使垃圾干馏、烘干和预热，每两根水煤气通气管(6)中间插入一根带有许多缝隙(27)的干馏燃气通气管(26)，干馏燃气和垃圾烘干产生的水蒸汽透过缝隙(27)进入干馏燃气通气管(26)，在炉顶的集气管(9)与水煤气汇合；炉子中心除了有中心管(7)以外，还把中心管(7)扩展成为隔离层，把炉子内部分隔成左、右两半部分，以利于水煤气给垃圾加热和干馏燃气的逸出；炉子顶部设置两个压料液压缸(12和13)和两个垃圾进料口(11和14)、两个推料液压缸(10和15)，新垃圾入炉以后液压缸(12和13)下压，防止垃圾结渣不下掉；在炉子的碳化层(19)设置两层炉条(5和4)，上炉条(5)承受上面垃圾重量的压力，其间距为300-500mm，下炉条(4)保证碳化层的透气性，其间距为150-300mm。2.根据权利要求1所述的圆周水煤气通气管，直通炉顶的集气管，与上升的干馏燃气混合，从燃气出口输出。3.根据权利要求1所述的干馏燃气通气管(26)带有许多缝隙(27)，干馏产生的干馏燃气和烘干垃圾产生的水蒸汽就通过这些缝隙进入干馏燃气通气管(26)，在集气管(9)与水煤气通气管汇合。4.根据权利要求1所述把炉子内部分隔成左、右两半部分的隔离层，交错排列水煤气通气管(25)和干馏燃气通气管(26)，他们汇集于炉顶的集气管(9)，水煤气通气管(25)下方到达还原层(20)，干馏燃气通气管(26)下方到达碳化层(19)。2CN102504881A说明书1/4页一种用于垃圾处理的新型垃圾干馏—气化处理炉技术领域[0001]本发明涉及一种利用处于缺氧状态下把垃圾干馏，分解出可燃气体(称之为“干馏燃气”)和碳化物残渣，利用高温水蒸汽和空气作气化剂，使干馏产生的碳化物燃烧产生热量，处于高温状态下的碳化物把燃烧产生的CO2和水蒸气还原，生成水煤气(CO和H2)，收集干馏燃气和半水煤气进行利用的垃圾干馏-气化处理炉，技术领域属于环保和节能减排。背景技术[0002]垃圾处理过去有填埋、焚烧和综合利用。垃圾填埋占用土地、污染环境，不宜推广已成共识；垃圾燃烧方式在技术上已经成熟，但往往还需要添加助燃剂来帮助垃圾燃烧，而且投资大，运行成本高，最致命的还是垃圾焚烧不可避免会产生二恶英，受到群众的强烈反对；垃圾综合利用处理成本高，堆肥没有市场，成功案例不多，也难以推广，最近国务院批转的16部委《关于进一步加强城市生活垃圾处理工作的意见》已经不列入国家支持的重点。[0003]过去我们利用干馏的方法处理生活垃圾，包括已授予专利证书的高温干馏垃圾焚烧炉(专利号200510085232.2)和正在实质性审查中的发明专利：低温干馏垃圾碳化炉(专利号200910223401.2)，它们对于抑制二噁英的产生有着显著的效果，并且对于降低投资，减少运行成本也有效果显著；但高温干馏产生的干馏燃气没有被回收，在资源
