污泥的高温熔融处理系统及方法.pdf

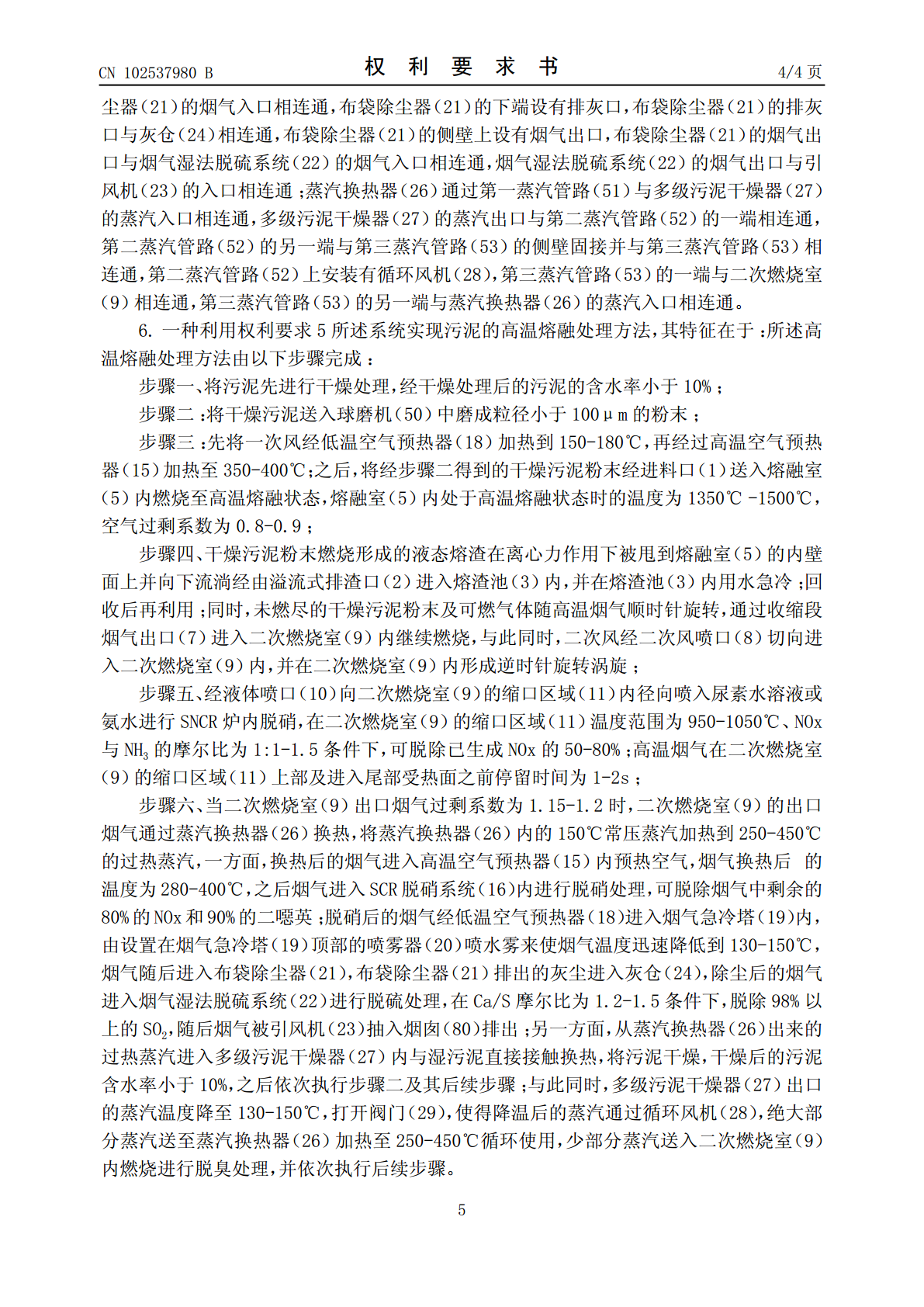

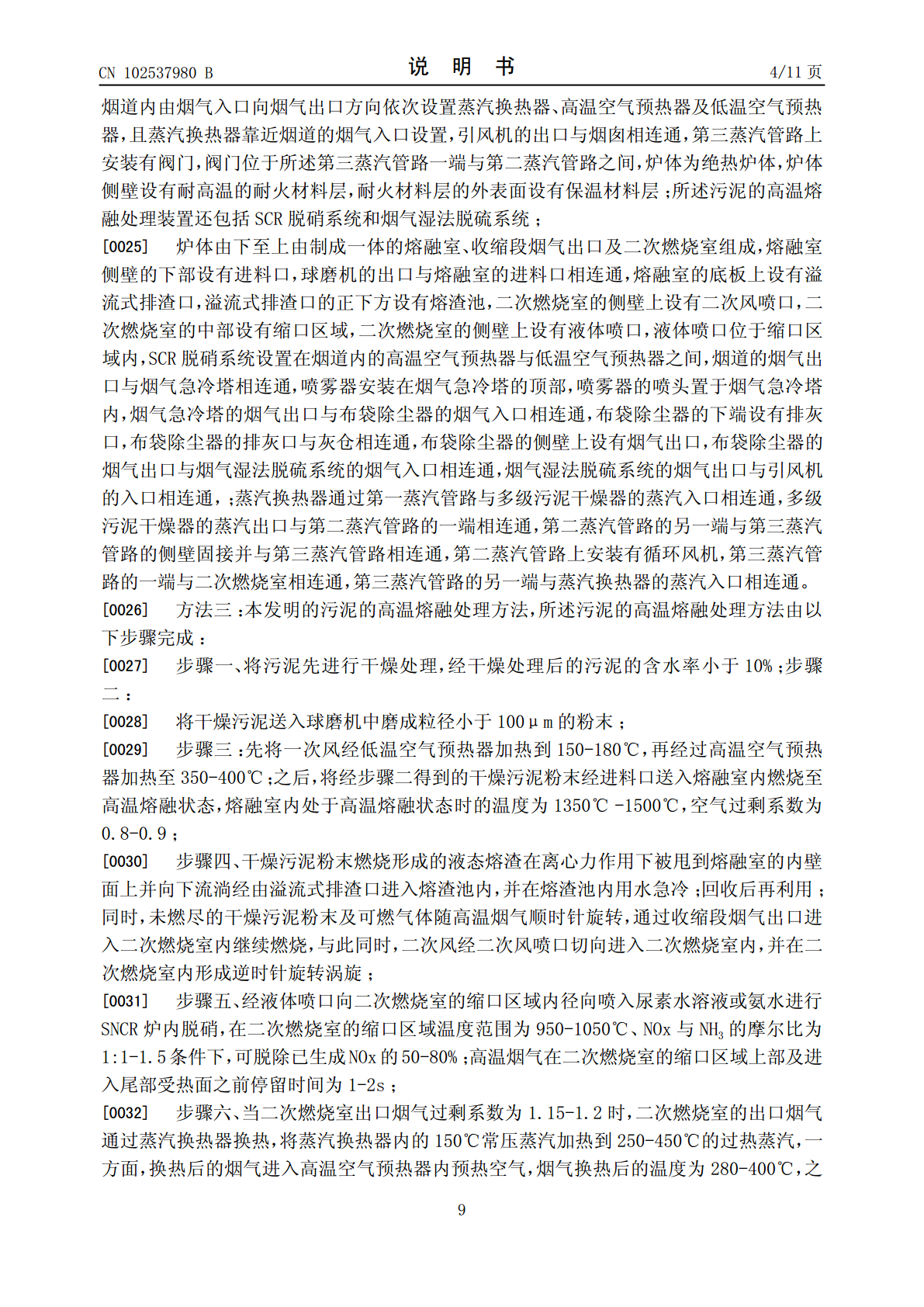

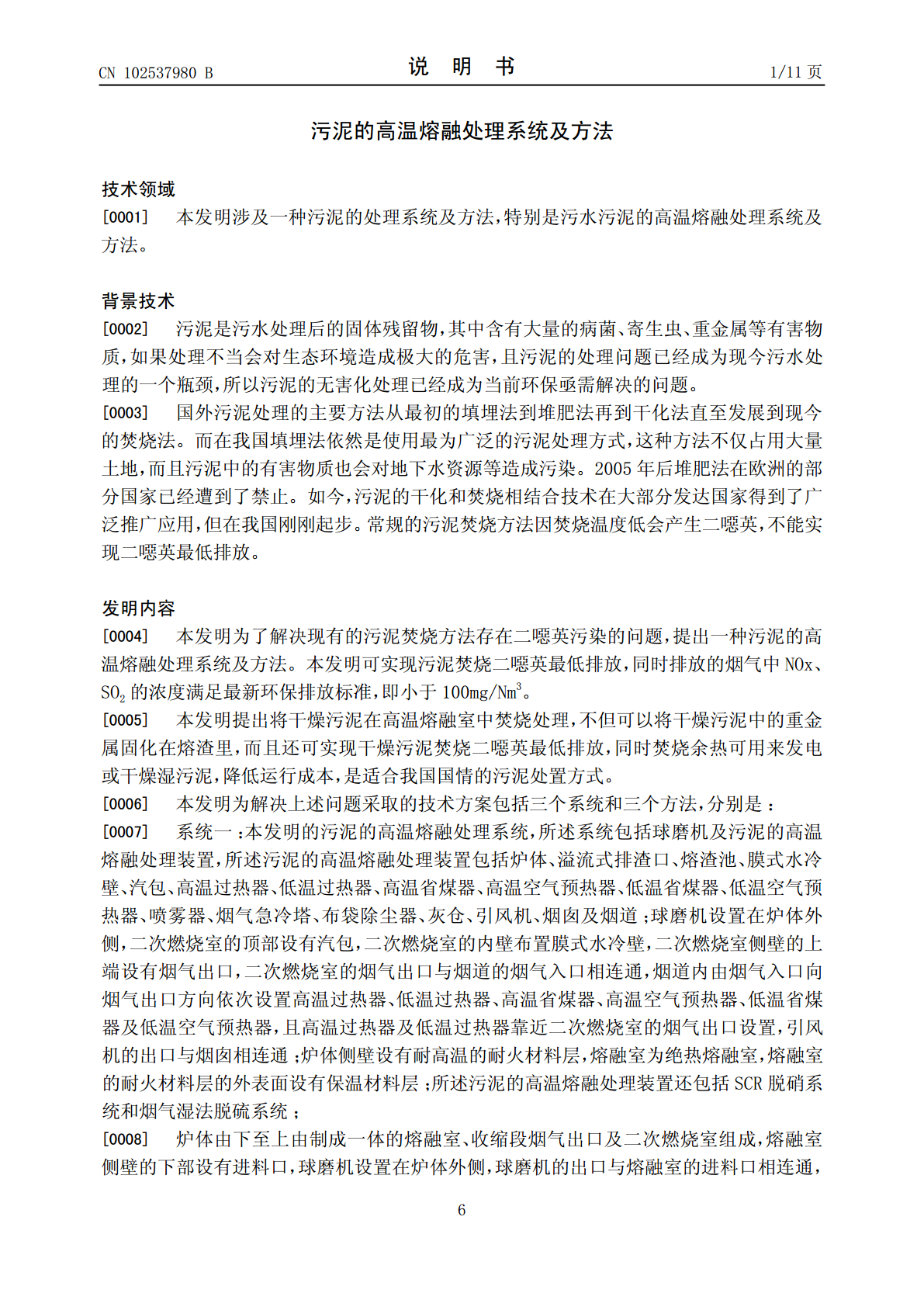

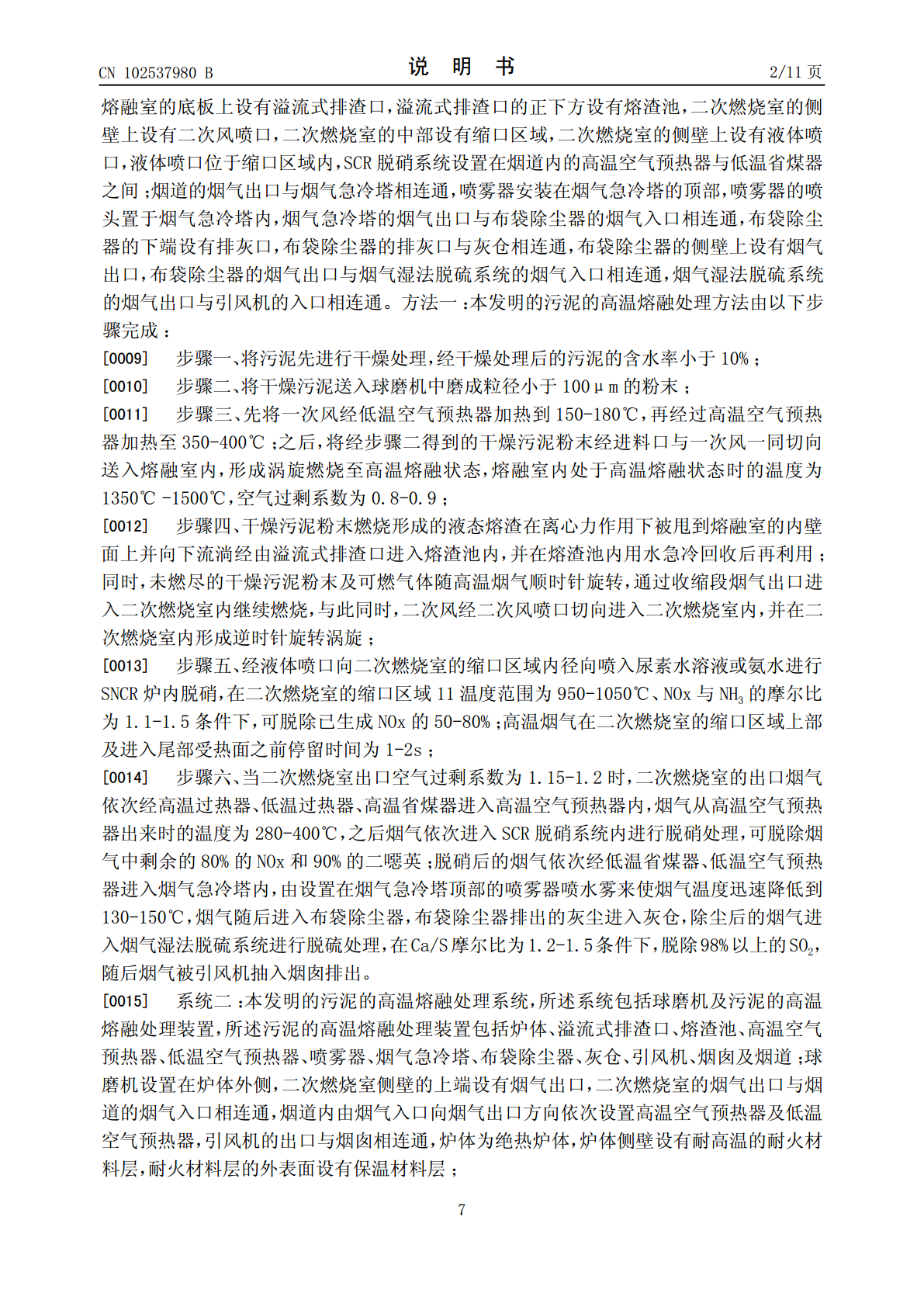

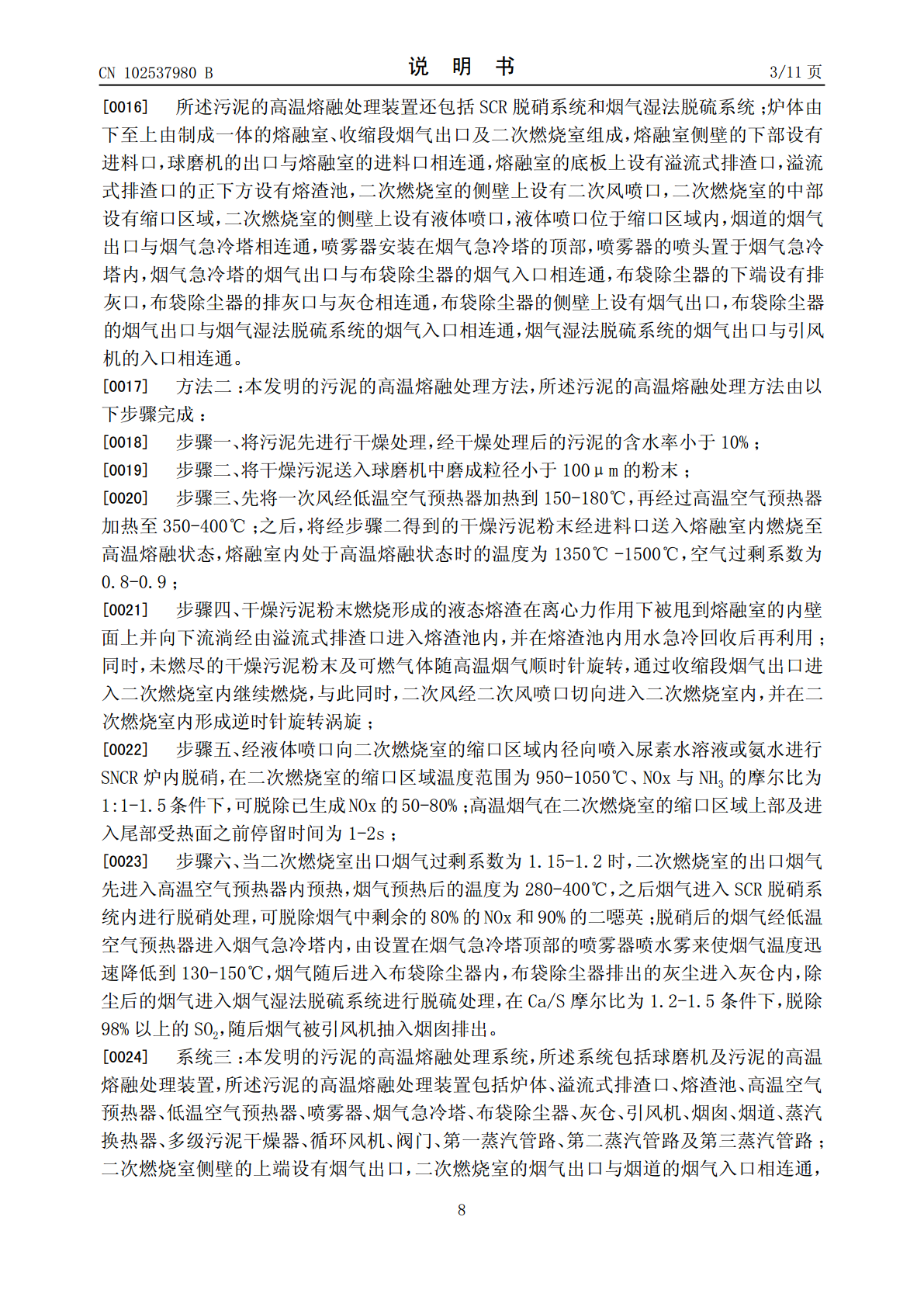

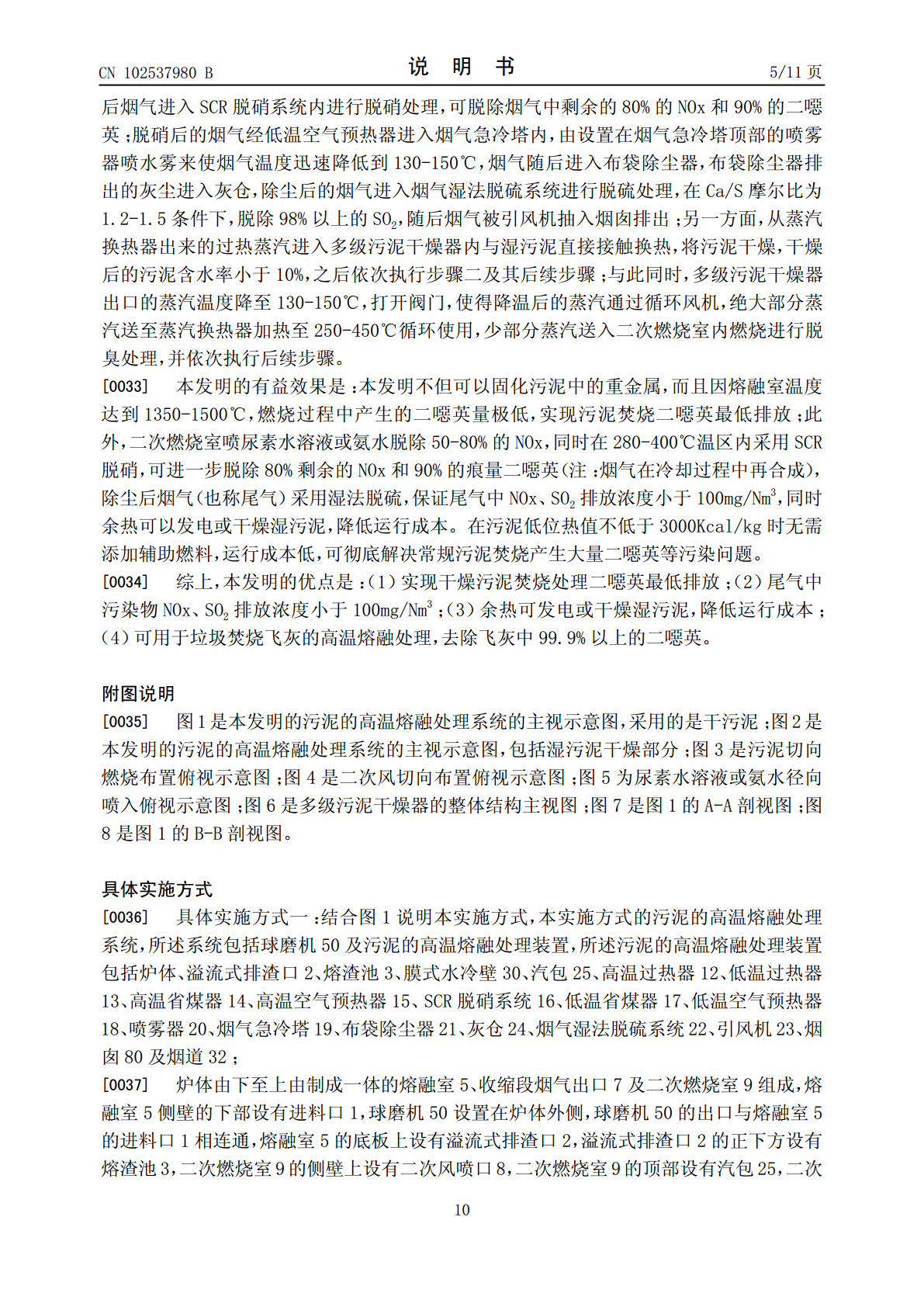

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号(10)授权公告号CNCN102537980102537980B(45)授权公告日2014.10.01(21)申请号201210012712.6B01D53/70(2006.01)(22)申请日2012.01.16B01D53/50(2006.01)B01D50/00(2006.01)(73)专利权人哈尔滨工业大学审查员谢磊地址150001黑龙江省哈尔滨市南岗区西大直街92号(72)发明人别如山纪晓瑜宋兴飞朱少飞黄兵刘茜茜陈佩(74)专利代理机构哈尔滨市松花江专利商标事务所23109代理人高媛(51)Int.Cl.F23G7/00(2006.01)C02F11/10(2006.01)B01D53/75(2006.01)B01D53/56(2006.01)权权利要求书4页利要求书4页说明书11页说明书11页附图4页附图4页(54)发明名称污泥的高温熔融处理系统及方法(57)摘要污泥的高温熔融处理系统及方法，它涉及一种污泥的处理系统及方法。以解决现有的污泥焚烧方法存在二噁英污染问题。装置一：炉体由下至上由制成一体的熔融室、收缩段烟气出口及二次燃烧室组成，烟道内设置高、低温过热器；高、低温省煤器、高、低温空气预热器及SCR脱硝系统，烟道与烟气急冷塔相连通，烟气急冷塔与布袋除尘器相连通，布袋除尘器通过烟气湿法脱硫系统、引风机与烟囱相连通；方法一：将干燥污泥粉末送入熔融室内燃烧至高温熔融状态，液态熔渣回收后再利用；高温烟气进入烟道内处理后排出；方案二与一区别：未装高、低温过热器及高、低温省煤器，增加蒸汽换热器；方案三与二区别：增加多级污泥干燥器。本发明用于污泥的高温熔融处理。CN102537980BCN10253798BCN102537980B权利要求书1/4页1.一种污泥的高温熔融处理系统，其特征在于：所述系统包括球磨机（50）及污泥的高温熔融处理装置，所述污泥的高温熔融处理装置包括炉体、溢流式排渣口（2）、熔渣池（3）、膜式水冷壁（30）、汽包（25）、高温过热器（12）、低温过热器（13）、高温省煤器（14）、高温空气预热器（15）、低温省煤器（17）、低温空气预热器（18）、喷雾器（20）、烟气急冷塔（19）、布袋除尘器（21）、灰仓（24）、引风机（23）、烟囱（80）及烟道（32）；球磨机（50）设置在炉体外侧，二次燃烧室（9）的顶部设有汽包（25），二次燃烧室（9）的内壁布置膜式水冷壁（30），二次燃烧室（9）侧壁的上端设有烟气出口，二次燃烧室（9）的烟气出口与烟道（32）的烟气入口相连通，烟道（32）内由烟气入口向烟气出口方向依次设置高温过热器（12）、低温过热器（13）、高温省煤器（14）、高温空气预热器（15）、低温省煤器（17）及低温空气预热器（18），且高温过热器（12）及低温过热器（13）靠近二次燃烧室（9）的烟气出口设置，引风机（23）的出口与烟囱（80）相连通；炉体侧壁设有耐高温的耐火材料层（6），熔融室（5）为绝热熔融室，熔融室（5）的耐火材料层（6）的外表面设有保温材料层（31）；其特征在于：所述污泥的高温熔融处理装置还包括SCR脱硝系统（16）和烟气湿法脱硫系统（22）；炉体由下至上由制成一体的熔融室（5）、收缩段烟气出口（7）及二次燃烧室（9）组成，熔融室（5）侧壁的下部设有进料口（1），球磨机（50）的出口与熔融室（5）的进料口（1）相连通，熔融室（5）的底板上设有溢流式排渣口（2），溢流式排渣口（2）的正下方设有熔渣池（3），二次燃烧室（9）的侧壁上设有二次风喷口（8），二次燃烧室（9）的中部设有缩口区域（11），二次燃烧室（9）的侧壁上设有液体喷口（10），液体喷口（10）位于缩口区域（11）内，SCR脱硝系统（16）设置在烟道（32）内的高温空气预热器（15）与低温省煤器（17）之间；烟道（32）的烟气出口与烟气急冷塔（19）相连通，喷雾器（20）安装在烟气急冷塔（19）的顶部，喷雾器（20）的喷头置于烟气急冷塔（19）内，烟气急冷塔（19）的烟气出口与布袋除尘器（21）的烟气入口相连通，布袋除尘器（21）的下端设有排灰口，布袋除尘器（21）的排灰口与灰仓（24）相连通，布袋除尘器（21）的侧壁上设有烟气出口，布袋除尘器（21）的烟气出口与烟气湿法脱硫系统（22）的烟气入口相连通，烟气湿法脱硫系统（22）的烟气出口与引风机（23）的入口相连通。2.一种利用权利要求1所述系统实现污泥的高温熔融处理方法，其特征在于：所述高温熔融处理方法由以下步骤完成：步骤一、将污泥先进行干燥处理，经干燥处理后的污泥的含水率小于10%；步骤二、将干燥污泥送入球磨机（50）中磨成粒径小于100μm的粉末；步骤三、先将一次风经低温空气预热器（18）
