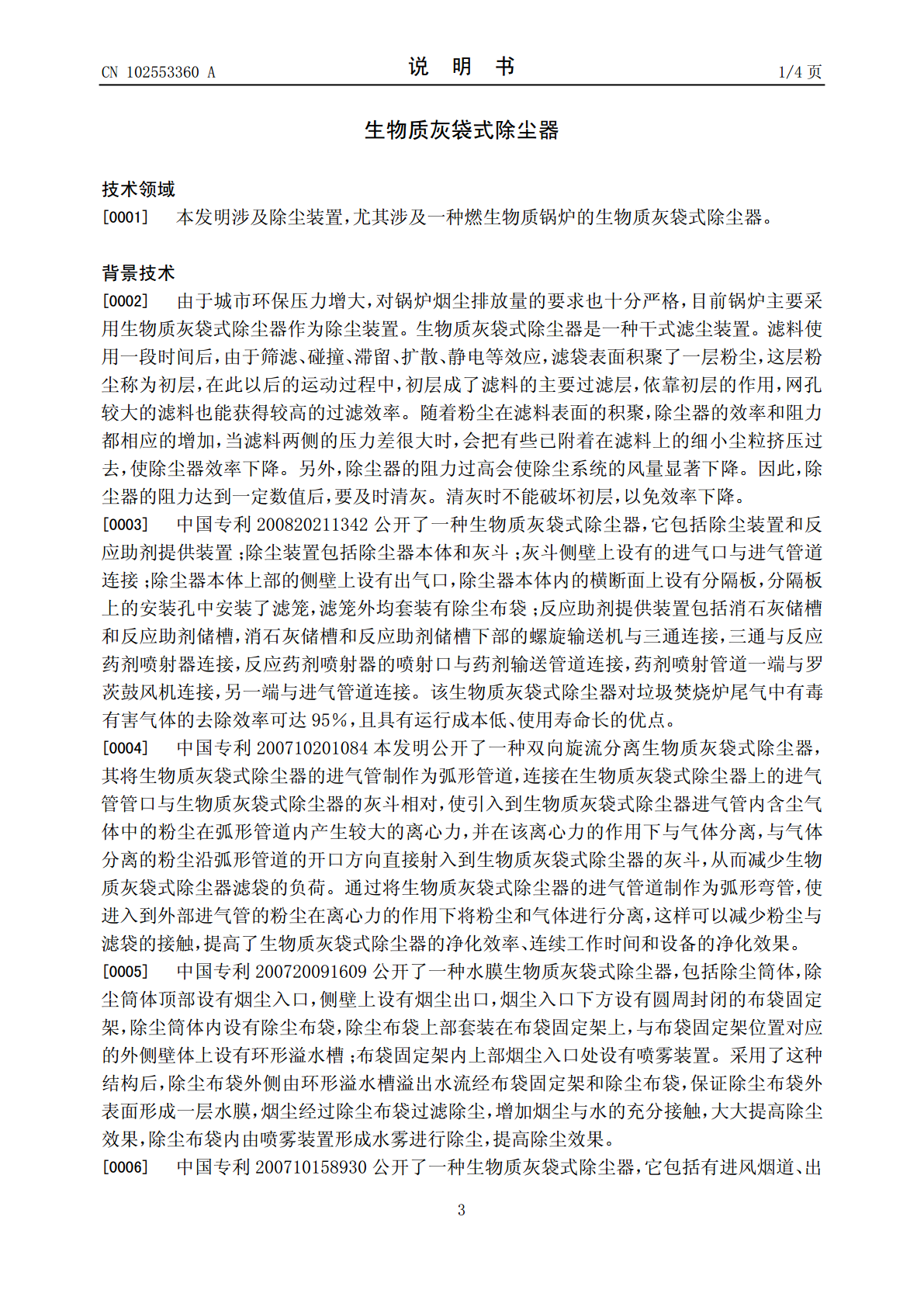

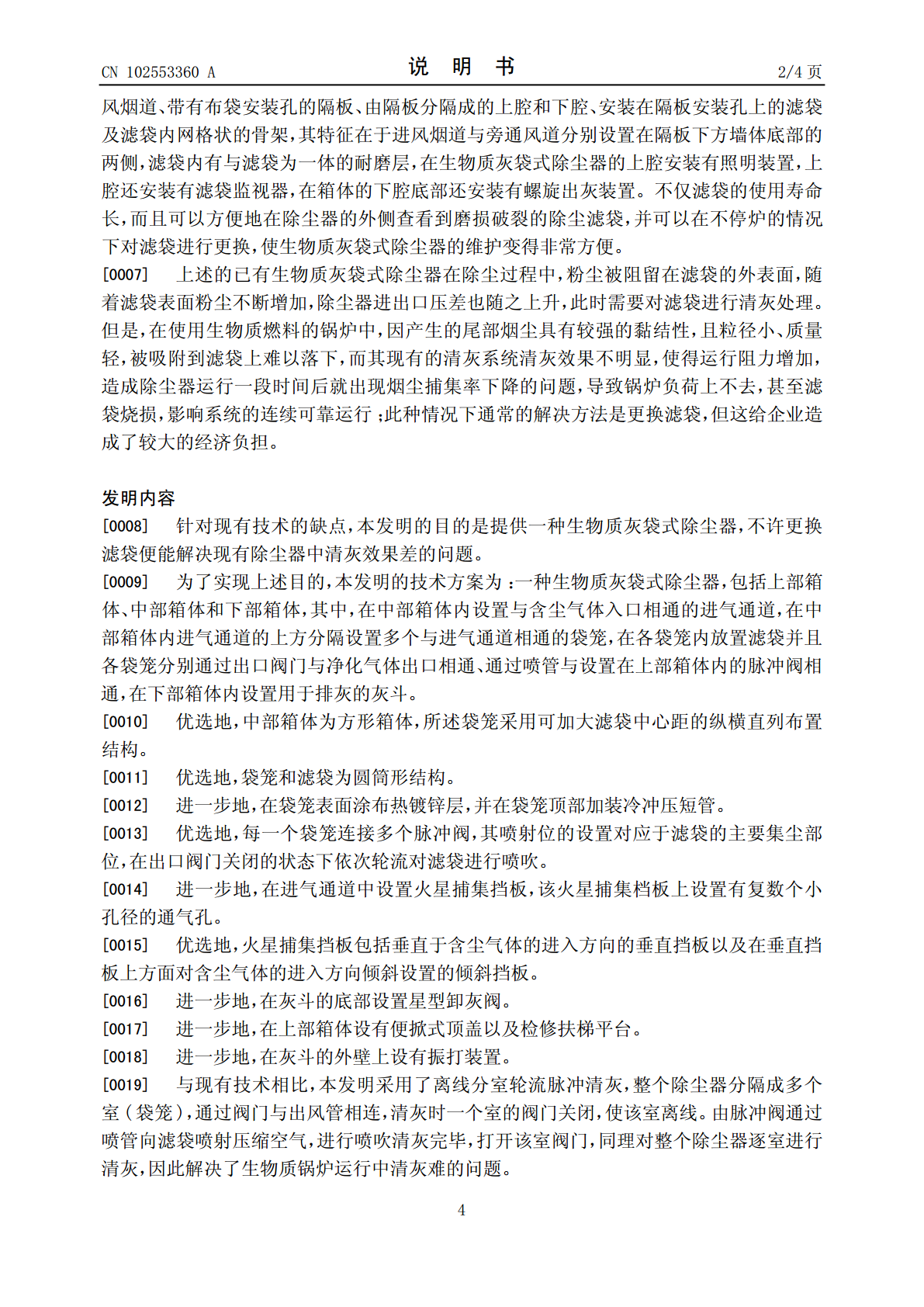

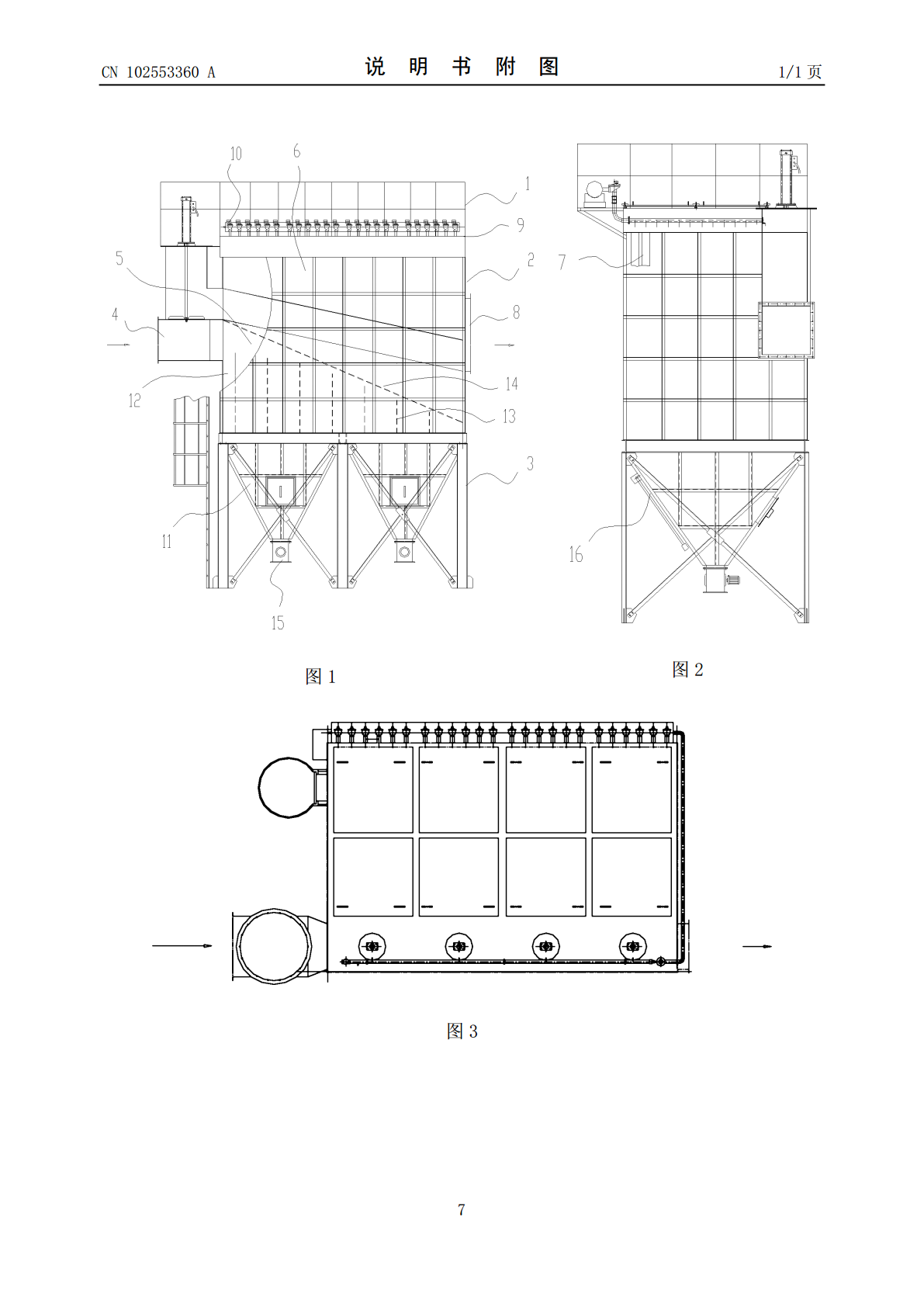

(19)中华人民共和国国家知识产权局*CN102553360A*(12)发明专利申请(10)申请公布号CN102553360A(43)申请公布日2012.07.11(21)申请号201010214353.3(22)申请日2010.06.30(71)申请人广州迪森热能技术股份有限公司地址510760广东省广州市广州经济技术开发区东区宏明路迪森工业园(72)发明人常厚春马革张湘波陈平陈燕芳郁家清张开辉(74)专利代理机构广州三环专利代理有限公司44202代理人戴建波(51)Int.Cl.B01D46/04(2006.01)权利要求书权利要求书1页1页说明书说明书44页页附图附图11页(54)发明名称生物质灰袋式除尘器(57)摘要本发明公开了一种生物质灰袋式除尘器，包括上部箱体、中部箱体和下部箱体，其中，在中部箱体内设置与含尘气体入口相通的进气通道，在中部箱体内进气通道的上方分隔设置多个与进气通道相通的袋笼，在各袋笼内放置滤袋并且各袋笼分别通过出口阀门与净化气体出口相通、通过喷管与设置在上部箱体内的脉冲阀相通，在下部箱体内设置用于排灰的灰斗。本发明采用了离线分室轮流脉冲清灰，整个除尘器分隔成多个室(袋笼)，通过阀门与出风管相连，清灰时一个室的阀门关闭，使该室离线。由脉冲阀通过喷管向滤袋喷射压缩空气，进行喷吹清灰完毕，打开该室阀门，同理对整个除尘器逐室进行清灰，因此解决了生物质锅炉运行中清灰难的问题。CN102536ACN102553360A权利要求书1/1页1.一种生物质灰袋式除尘器，包括上部箱体、中部箱体和下部箱体，其中，在中部箱体内设置与含尘气体入口相通的进气通道，在中部箱体内进气通道的上方分隔设置多个与进气通道相通的袋笼，在各袋笼内放置滤袋并且各袋笼分别通过出口阀门与净化气体出口相通、通过喷管与设置在上部箱体内的脉冲阀相通，在下部箱体内设置用于排灰的灰斗。2.根据权利要求1所述的生物质灰袋式除尘器，其特征在于，所述中部箱体为方形箱体，所述袋笼采用可加大滤袋中心距的纵横直列布置结构。3.根据权利要求1所述的生物质灰袋式除尘器，其特征在于，所述袋笼和滤袋为圆筒形结构。4.根据权利要求1所述的生物质灰袋式除尘器，其特征在于，在所述袋笼表面涂布热镀锌层，并在袋笼顶部加装冷冲压短管。5.根据权利要求1所述的生物质灰袋式除尘器，其特征在于，每一个袋笼连接多个脉冲阀，其喷射位的设置对应于滤袋的主要集尘部位，在所述出口阀门关闭的状态下依次轮流对滤袋进行喷吹。6.根据权利要求1所述的生物质灰袋式除尘器，其特征在于，在所述进气通道中设置火星捕集挡板，该火星捕集档板上设置有复数个小孔径的通气孔。7.根据权利要求6所述的生物质灰袋式除尘器，其特征在于，所述火星捕集挡板包括垂直于含尘气体的进入方向的垂直挡板以及在所述垂直挡板上方面对含尘气体的进入方向倾斜设置的倾斜挡板。8.根据权利要求1所述的生物质灰袋式除尘器，其特征在于，在所述灰斗的底部设置星型卸灰阀。9.根据权利要求1所述的生物质灰袋式除尘器，其特征在于，所述上部箱体设有便掀式顶盖以及检修扶梯平台。10.根据权利要求1所述的生物质灰袋式除尘器，其特征在于，在所述灰斗的外壁上设有振打装置。2CN102553360A说明书1/4页生物质灰袋式除尘器技术领域[0001]本发明涉及除尘装置，尤其涉及一种燃生物质锅炉的生物质灰袋式除尘器。背景技术[0002]由于城市环保压力增大，对锅炉烟尘排放量的要求也十分严格，目前锅炉主要采用生物质灰袋式除尘器作为除尘装置。生物质灰袋式除尘器是一种干式滤尘装置。滤料使用一段时间后，由于筛滤、碰撞、滞留、扩散、静电等效应，滤袋表面积聚了一层粉尘，这层粉尘称为初层，在此以后的运动过程中，初层成了滤料的主要过滤层，依靠初层的作用，网孔较大的滤料也能获得较高的过滤效率。随着粉尘在滤料表面的积聚，除尘器的效率和阻力都相应的增加，当滤料两侧的压力差很大时，会把有些已附着在滤料上的细小尘粒挤压过去，使除尘器效率下降。另外，除尘器的阻力过高会使除尘系统的风量显著下降。因此，除尘器的阻力达到一定数值后，要及时清灰。清灰时不能破坏初层，以免效率下降。[0003]中国专利200820211342公开了一种生物质灰袋式除尘器，它包括除尘装置和反应助剂提供装置；除尘装置包括除尘器本体和灰斗；灰斗侧壁上设有的进气口与进气管道连接；除尘器本体上部的侧壁上设有出气口，除尘器本体内的横断面上设有分隔板，分隔板上的安装孔中安装了滤笼，滤笼外均套装有除尘布袋；反应助剂提供装置包括消石灰储槽和反应助剂储槽，消石灰储槽和反应助剂储槽下部的螺旋输送机与三通连接，三通与反应药剂喷射器连接，反应药剂喷射器的喷射口与药剂输送管道连接，药剂喷射管道一端与罗茨鼓风机连接，另一端与进气管道连接。该生物质灰袋式除尘器对垃圾焚烧炉
