带有风道燃烧器的300MW CFB锅炉.pdf

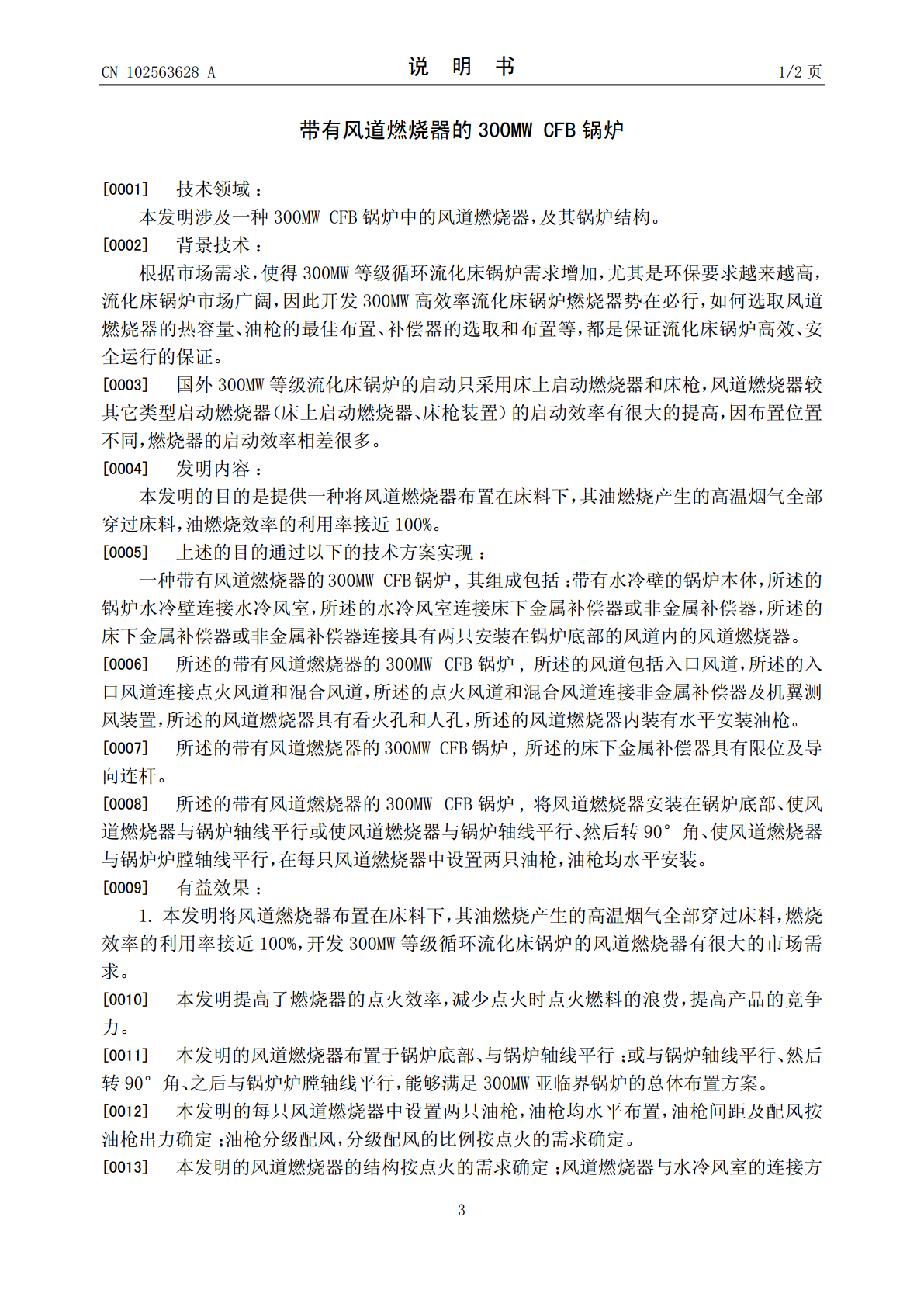

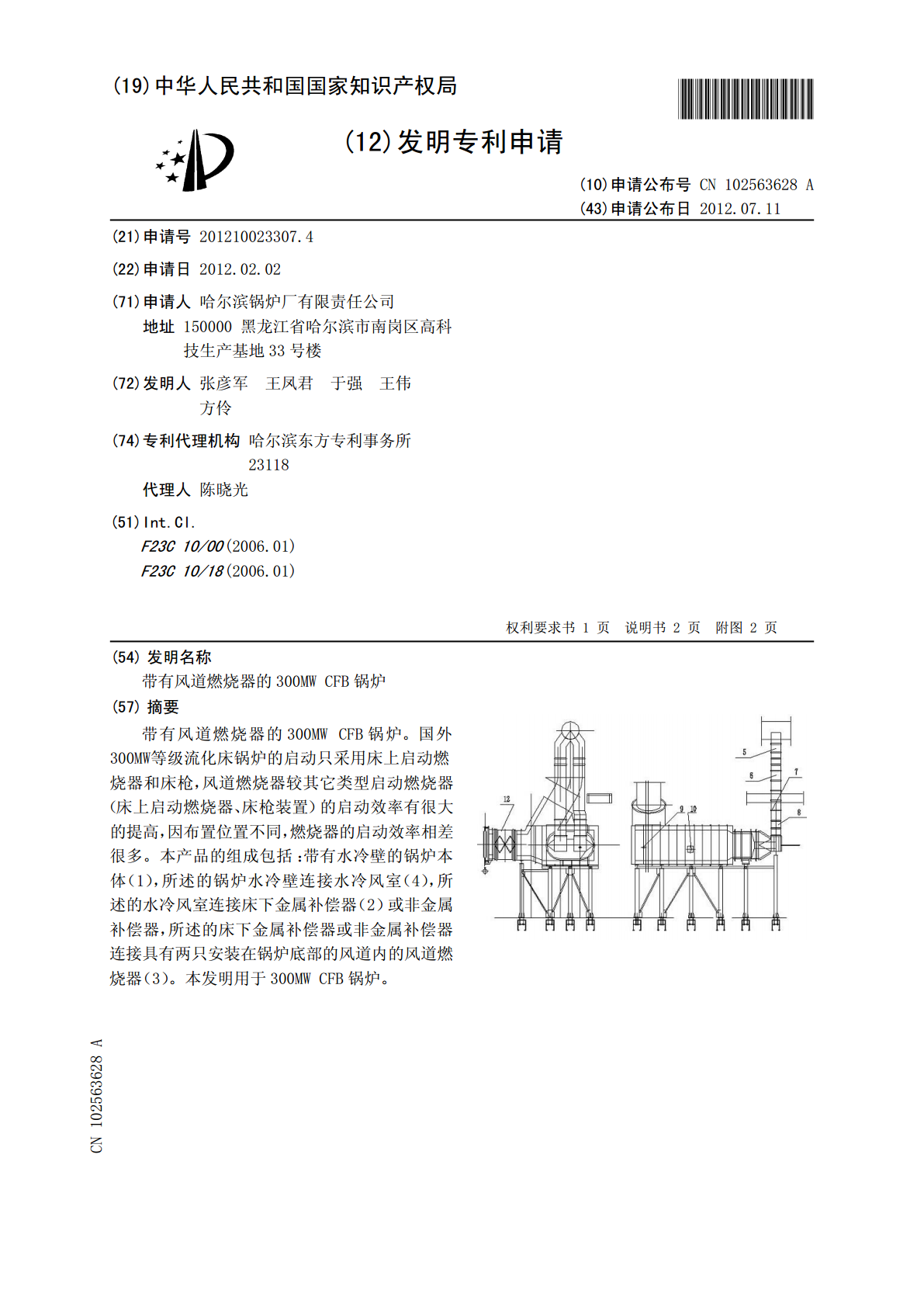

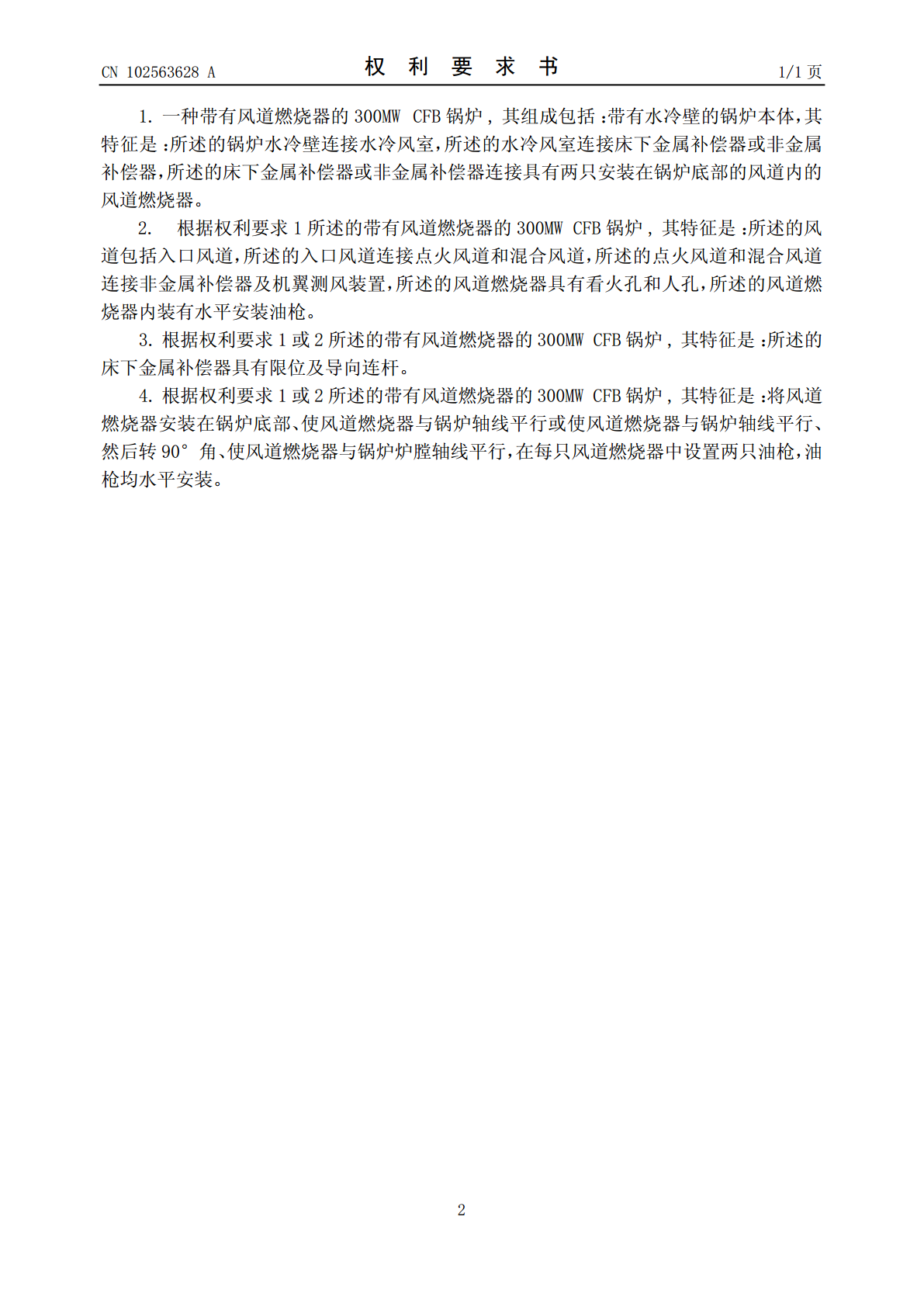

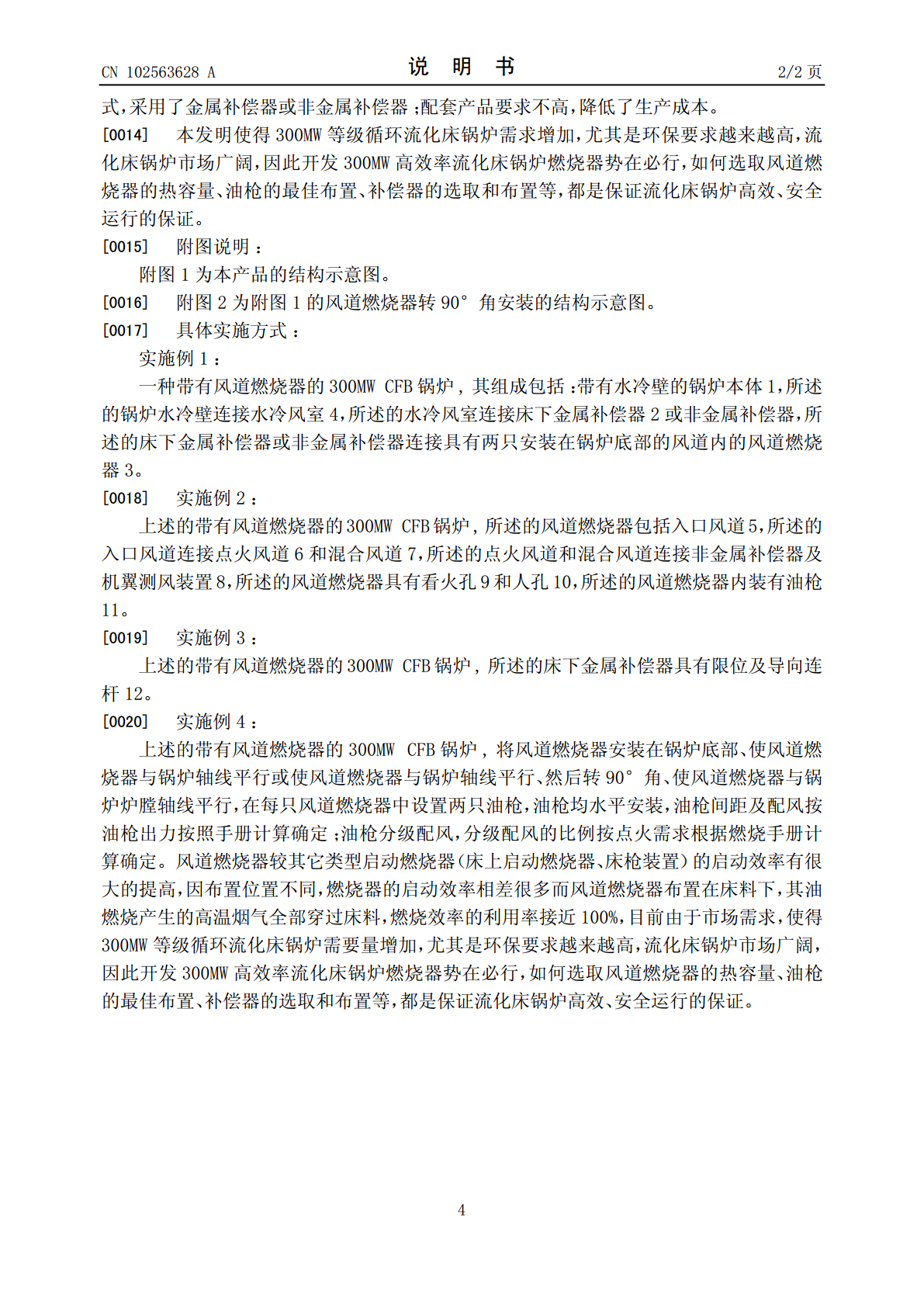

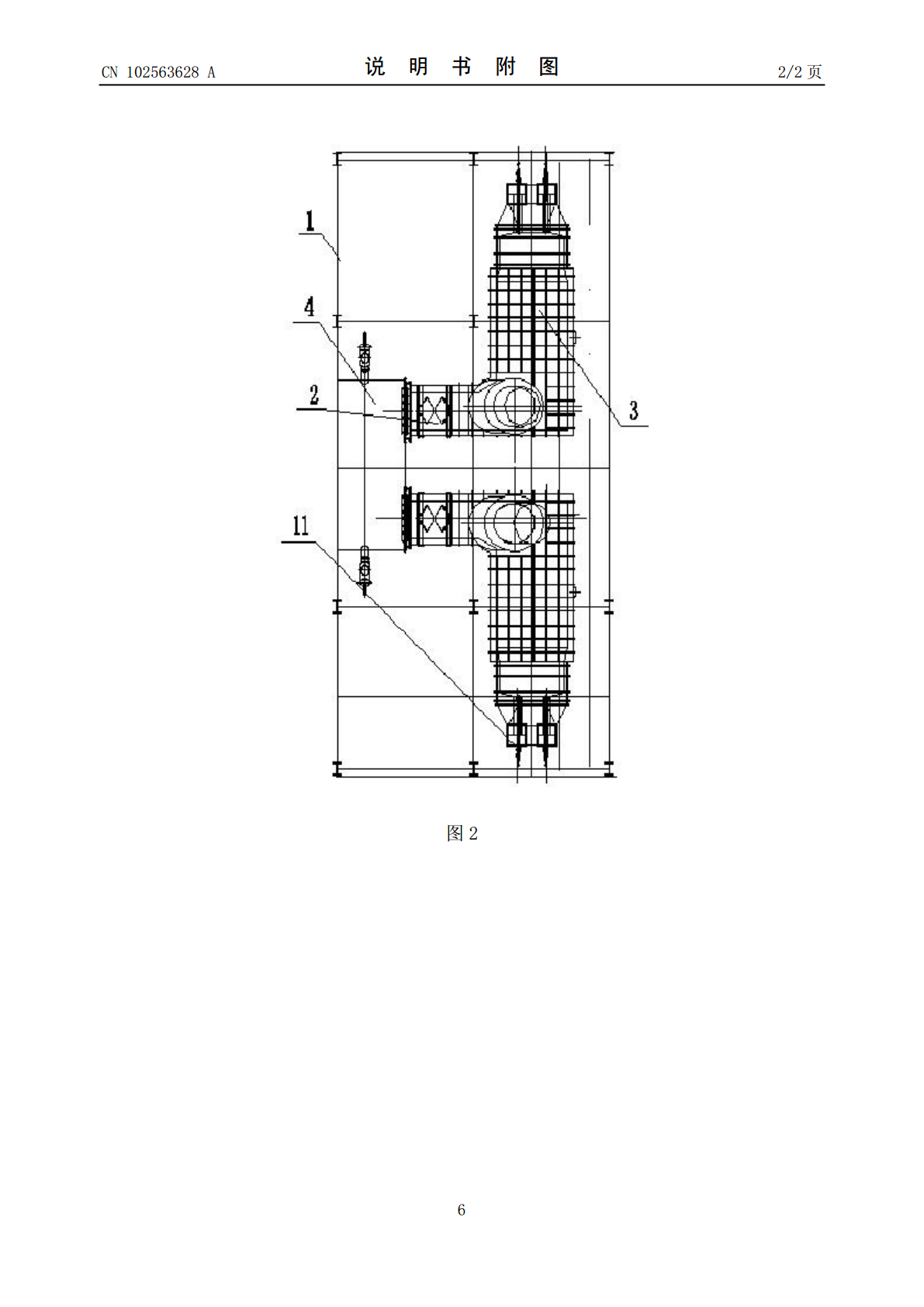

(19)中华人民共和国国家知识产权局*CN102563628A*(12)发明专利申请(10)申请公布号CN102563628A(43)申请公布日2012.07.11(21)申请号201210023307.4(22)申请日2012.02.02(71)申请人哈尔滨锅炉厂有限责任公司地址150000黑龙江省哈尔滨市南岗区高科技生产基地33号楼(72)发明人张彦军王凤君于强王伟方伶(74)专利代理机构哈尔滨东方专利事务所23118代理人陈晓光(51)Int.Cl.F23C10/00(2006.01)F23C10/18(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图22页(54)发明名称带有风道燃烧器的300MWCFB锅炉(57)摘要带有风道燃烧器的300MWCFB锅炉。国外300MW等级流化床锅炉的启动只采用床上启动燃烧器和床枪，风道燃烧器较其它类型启动燃烧器（床上启动燃烧器、床枪装置）的启动效率有很大的提高，因布置位置不同，燃烧器的启动效率相差很多。本产品的组成包括：带有水冷壁的锅炉本体（1），所述的锅炉水冷壁连接水冷风室（4），所述的水冷风室连接床下金属补偿器（2）或非金属补偿器，所述的床下金属补偿器或非金属补偿器连接具有两只安装在锅炉底部的风道内的风道燃烧器（3）。本发明用于300MWCFB锅炉。CN1025638ACN102563628A权利要求书1/1页1.一种带有风道燃烧器的300MWCFB锅炉,其组成包括：带有水冷壁的锅炉本体，其特征是：所述的锅炉水冷壁连接水冷风室，所述的水冷风室连接床下金属补偿器或非金属补偿器，所述的床下金属补偿器或非金属补偿器连接具有两只安装在锅炉底部的风道内的风道燃烧器。2.根据权利要求1所述的带有风道燃烧器的300MWCFB锅炉,其特征是：所述的风道包括入口风道，所述的入口风道连接点火风道和混合风道，所述的点火风道和混合风道连接非金属补偿器及机翼测风装置，所述的风道燃烧器具有看火孔和人孔，所述的风道燃烧器内装有水平安装油枪。3.根据权利要求1或2所述的带有风道燃烧器的300MWCFB锅炉,其特征是：所述的床下金属补偿器具有限位及导向连杆。4.根据权利要求1或2所述的带有风道燃烧器的300MWCFB锅炉,其特征是：将风道燃烧器安装在锅炉底部、使风道燃烧器与锅炉轴线平行或使风道燃烧器与锅炉轴线平行、然后转90°角、使风道燃烧器与锅炉炉膛轴线平行，在每只风道燃烧器中设置两只油枪，油枪均水平安装。2CN102563628A说明书1/2页带有风道燃烧器的300MWCFB锅炉[0001]技术领域：本发明涉及一种300MWCFB锅炉中的风道燃烧器，及其锅炉结构。[0002]背景技术：根据市场需求，使得300MW等级循环流化床锅炉需求增加，尤其是环保要求越来越高，流化床锅炉市场广阔，因此开发300MW高效率流化床锅炉燃烧器势在必行，如何选取风道燃烧器的热容量、油枪的最佳布置、补偿器的选取和布置等，都是保证流化床锅炉高效、安全运行的保证。[0003]国外300MW等级流化床锅炉的启动只采用床上启动燃烧器和床枪，风道燃烧器较其它类型启动燃烧器（床上启动燃烧器、床枪装置）的启动效率有很大的提高，因布置位置不同，燃烧器的启动效率相差很多。[0004]发明内容：本发明的目的是提供一种将风道燃烧器布置在床料下，其油燃烧产生的高温烟气全部穿过床料，油燃烧效率的利用率接近100%。[0005]上述的目的通过以下的技术方案实现：一种带有风道燃烧器的300MWCFB锅炉,其组成包括：带有水冷壁的锅炉本体，所述的锅炉水冷壁连接水冷风室，所述的水冷风室连接床下金属补偿器或非金属补偿器，所述的床下金属补偿器或非金属补偿器连接具有两只安装在锅炉底部的风道内的风道燃烧器。[0006]所述的带有风道燃烧器的300MWCFB锅炉,所述的风道包括入口风道，所述的入口风道连接点火风道和混合风道，所述的点火风道和混合风道连接非金属补偿器及机翼测风装置，所述的风道燃烧器具有看火孔和人孔，所述的风道燃烧器内装有水平安装油枪。[0007]所述的带有风道燃烧器的300MWCFB锅炉,所述的床下金属补偿器具有限位及导向连杆。[0008]所述的带有风道燃烧器的300MWCFB锅炉,将风道燃烧器安装在锅炉底部、使风道燃烧器与锅炉轴线平行或使风道燃烧器与锅炉轴线平行、然后转90°角、使风道燃烧器与锅炉炉膛轴线平行，在每只风道燃烧器中设置两只油枪，油枪均水平安装。[0009]有益效果：1.本发明将风道燃烧器布置在床料下，其油燃烧产生的高温烟气全部穿过床料，燃烧效率的利用率接近100%，开发300MW等级循环流化床锅炉的风道燃烧器有很大的市场需求。[0010]本发明提高了燃烧器的点火效率，减少点火时点火燃料的浪费，提高产品的竞争力。[0011]
